По умолчанию Простой USB HID контроллер под Windows или Android 3-й версии

Снят с производства...

Полностью готова расширенная 3-я версия контроллера.

Следующая, 4-я версия.
Прошлая, 2-я версия. Все, что имела в своем составе версия 2 сохранено и приумножено в версии 3.

Главным ее отличием является встроенная поддержка 2-х каналов аналогового управления штатными магнитолами
Теперь не нужно коммутировать внешними элементами кнопки руля для сохранения функциональности штатной системы.
ИК вход и ИК выход разнесены на разъеме, что позволяет перекодировать один ИК код в другой.
Так-же в качестве реакции возможна выдача управляющих сигналов на неиспользуемые выходы.
Режимы работы тачпанели дополнены возможностью перехватывать штатную тачпанель при выборе указанных источников и индицировать это состояние на ножке разъема.
При перехвате тачпанели экран виртуально разделяется на 9 одинаковых областей 3x3 и им можно назначить любые события при нажатиях (При этом, например для управления внешним ТВ-тюнером, можно назначить до 18 команд управления).

Нажмите на изображение для увеличения
Название: IMG_2167.jpg
Просмотров: 1470
Размер:	61.6 Кб
ID:	33923Нажмите на изображение для увеличения

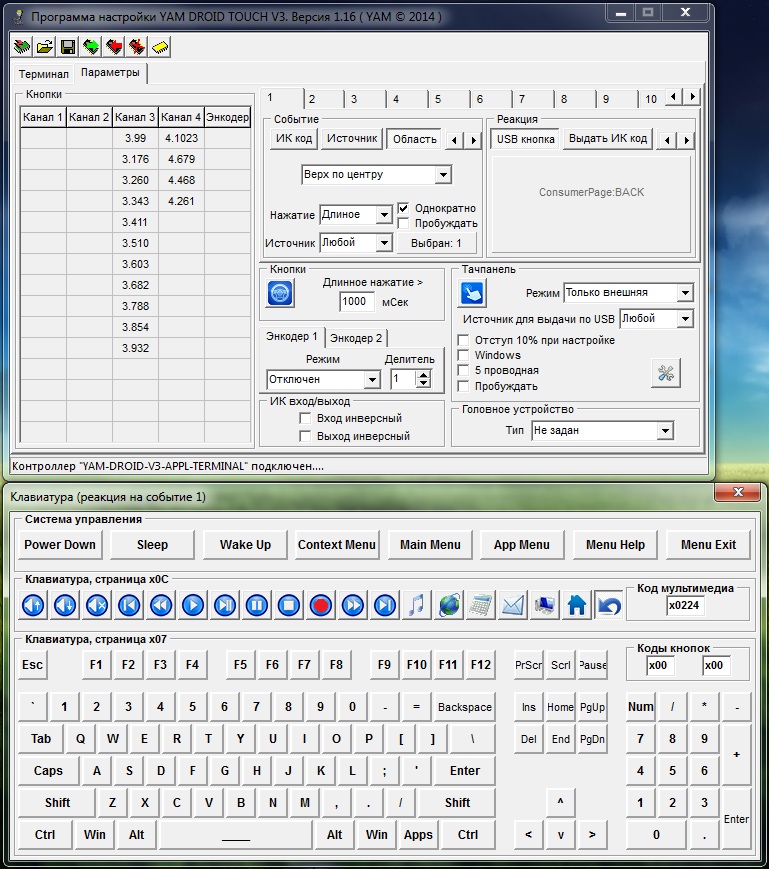

Название: GUI.jpg
Просмотров: 1017
Размер:	250.8 Кб
ID:	34896

Размер платы увеличен всего на 2мм и составляет 42x50мм;

Комплект состоит из собранной платы контроллера, разъемов с контактами, платы мультиплексора с кабелем и разъемом, 4-х проводный FPC шлейф длиной 10 см для подключения к штатной схеме тачпанели.
Графическая оболочка для ознакомления YAMDT_GUIV3_V0116.zip
Текущая прошивка для загрузки через оболочку droid_touch3V0117.zip
Текущая прошивка без поддержки обычных кнопок (чтобы в андроиде не пропадала экранная клавиатура) droid_touch3V0117_wo_keys.zip
Чтобы не было курсора при нажатиях вообще, этот файл (после распаковки) положить в /system/usr/idc Vendor_ffff_Product_2014.zip
Подключение YAM_DROID_TOUCHV3_CONN.pdf
Описание YAM-DROID-TOUCH-V3.zip

Цена по договоренности (в личку...).

Любой андроид в любую голову без напрягов через CVBS AUX вход
Управление с руля и другие "фенечки"

Последний раз редактировалось YAM1966; 13.12.2016 в 11:16. Причина: Изменение версии ПО до 1.17
YAM1966 вне форума   Ответить с цитированием
Старый 17.12.2013, 19:34   #2
Fedorych
Старший Пользователь

Регистрация: 16.11.2008
Возраст: 35
Город: Москва
Регион: 77, 97, 99, 177
Сообщений: 836
Fedorych is a jewel in the roughFedorych is a jewel in the roughFedorych is a jewel in the rough
По умолчанию

Здорово!!
И цена намнОго привлекательнее связки CarPC JoyCon Exd + BSGr-Button Signal Generator Resistive
__________________
Skoda Octavia A5 1,8TSI
Nissan Almera N16 продана

Последний раз редактировалось Fedorych; 17.12.2013 в 23:54.
Fedorych вне форума   Ответить с цитированием
Старый 17.12.2013, 19:36   #3
Alex_St
Старший Пользователь

Аватар для Alex_St

Регистрация: 09.04.2008
Возраст: 37
Город: Одесса
Регион: Украина
Машина: Chevrolet Aveo-II LS 2008
Сообщений: 884
Alex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to allAlex_St is a name known to all
По умолчанию

Супер!
Еще добавить два касания - и будет вообще замечательно!
__________________
Мой журнал: http://www.pccar.ru/showthread.php?p=79335
Alex_St вне форума   Ответить с цитированием
Старый 17.12.2013, 21:00   #4
avic
Старший Пользователь

Регистрация: 03.07.2012
Возраст: 40
Город: Казань
Регион: 16, 116
Машина: Авенсис, I-5, Xonar DX
Сообщений: 154
avic has a spectacular aura aboutavic has a spectacular aura about
По умолчанию

Хорошее развитие проекта. Сейчас бы вместо Joycon взял бы это.
avic вне форума   Ответить с цитированием
Старый 20.12.2013, 10:55   #5
-=zds=-
Старший Пользователь

Регистрация: 06.04.2009
Возраст: 34
Город: Владивосток
Регион: 25
Машина: Toyota CAMRY 2015 P262PP/125
Сообщений: 506
-=zds=- is a jewel in the rough-=zds=- is a jewel in the rough-=zds=- is a jewel in the rough
По умолчанию

Можно вопрос не в личку, ответа тут не нашел.
Если подключу тач от штатной магнитолы для управления андроид свистком, можно будет как то переключатся между управлениями магнитолой и свистком одним тачем?

Я так понял это вот это:
Цитата:
Режимы работы тачпанели дополнены возможностью перехватывать штатную тачпанель при выборе указанного источника и индицировать это состояние на ножке разъема.
А можно подробней описать, и видео бы посмотреть
__________________
Chaser продал
forester продал
Legacy продал
Impreza GH8 идет постройка... Продал, комп забрал...
Toyota Camry 2015
-=zds=- на форуме   Ответить с цитированием
Старый 20.12.2013, 11:03   #6
YAM1966
Гуру

Аватар для YAM1966

Регистрация: 01.06.2013
Возраст: 51
Регион: Украина
Машина: Toyota Fortuner 4.0
Сообщений: 1,828
YAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud of
По умолчанию

Как Вы себе представляете с тача переключиться на андроид, если он не перехвачен контроллером, а работает в штатном режиме на магнитолу?
Вот внешней резистивной кнопкой или ИК пультом - легко.
Так-же можно переключать источники с уже перехваченного тача.
Экран при перехвате виртуально разделен на 9 одинаковых частей 3x3 и любой области можно назначить выдачу любого события, в том числе переключение источников.
Вы можете, например в качестве источника подключить внешний ТВ-тюнер и управлять им прямо с тача с помощью ИК команд. 9 областей позволяют выдать 18 команд управления.

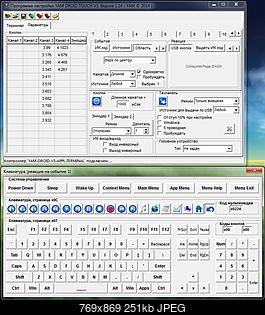

p.s. на скрине GIU, например выбран режим перехвата тачпанели при выборе источников 2 и 3, при этом ножка X6/8 (Вход/выход перехвата тачпанели) становится выходом и индицирует перехват наличием +5В на ней.

p.s.2 я еще готовлю полное описание контроллера...
YAM1966 вне форума   Ответить с цитированием
Старый 22.12.2013, 05:50   #7
-=zds=-
Старший Пользователь

Регистрация: 06.04.2009
Возраст: 34
Город: Владивосток
Регион: 25
Машина: Toyota CAMRY 2015 P262PP/125
Сообщений: 506
-=zds=- is a jewel in the rough-=zds=- is a jewel in the rough-=zds=- is a jewel in the rough
По умолчанию

Может я не достаточно точно выразился. Есть штатная маннитола со штатным тачем, его мы перехвали или контролером, когда на экране меню USB свистка тач управляет им, потом мы переключаем видео источник и штатная маннитола показывает свои данные, ими мы управляемыми тем же тачем, вот когда на мониторе переключаются видео источники, тач тоже должен переключиться между ними.
__________________
Chaser продал
forester продал
Legacy продал
Impreza GH8 идет постройка... Продал, комп забрал...
Toyota Camry 2015
-=zds=- на форуме   Ответить с цитированием
Старый 22.12.2013, 12:06   #8
Митрич18
Старший Пользователь

Регистрация: 24.01.2013
Возраст: 43
Город: Москва
Регион: 77, 97, 99, 177
Машина: лексус
Сообщений: 417
Митрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of light
По умолчанию

Так делайте переключение не контроллером, а чем то внешним относительно ваших требований. Я все нашёл в магнитоле, как у меня включено двд и подключен телефон тач работает с моим устройством, переключился на радио все вернулось в штатный режим.
Митрич18 вне форума   Ответить с цитированием
Старый 22.12.2013, 17:50   #9
YAM1966
Гуру

Аватар для YAM1966

Регистрация: 01.06.2013
Возраст: 51
Регион: Украина
Машина: Toyota Fortuner 4.0
Сообщений: 1,828
YAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud of
По умолчанию

Добавлено описание программирования в шапку.
Вопросы по описанию лучше в личку. По результатам я буду его корректировать.
YAM1966 вне форума   Ответить с цитированием
Старый 26.12.2013, 15:57   #10
YAM1966
Гуру

Аватар для YAM1966

Регистрация: 01.06.2013
Возраст: 51
Регион: Украина
Машина: Toyota Fortuner 4.0
Сообщений: 1,828
YAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud of
По умолчанию

Добавлена возможность выдавать любые реакции по указанной времянной задержке от подачи питания.
Добавлена поддержка шины IBUS для отработки нажатий кнопок на руле а/м BMW.
Добавлена возможность выбора указанного источника при любом изменении перехвата тачпанели.
YAM1966 вне форума   Ответить с цитированием
