По умолчанию Toyota Corolla [Android CarPC]

Предлагаю Вашему вниманию свой вариант и опыт установки android планшета в авто...Toyota Corolla E12 Hatchback
Нажмите на изображение для увеличения
Название: IMG_20140426_132020.jpg
Просмотров: 2211
Размер:	90.8 Кб
ID:	35977

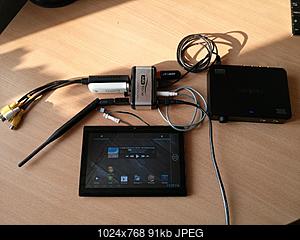

Комплектующие:
-Планшет Hyundai A7HD => Yuandao N70 Dual Core => Google Nexus 7 (2012) Wi-Fi
-Питание NSD15-12S5 (5V\3A)
-USB HUB 7-port AirTone
-USB DAC Creative SB X-Fi HD=> HifiMeDiy Sabre => HiFimeDIY Sabre U2 Asynchronous + HiFimeDIY USB Isolator
-USB 3G-modem Huawei E353 => Huawei E3272 (4G)+ TP-Link TL-MR3020
-USB EasyCAP (STK1160)
-Bluetooth OBDII EML327
-USB Flash 32Gb
-Камера REAR VIEW SONY CCD

-USB GPS Locosys LS23030 (MTК3329) => -не используется
-USB Bluetooth "no name" => USB BT4.0 (CSR) => -не используется
-USB Wi-Fi EDUP EP-MS1537 => -не используется
************
-фронт Morel TEMPO6 => Morel Elate 6.2(woofer)+MT22(tw)+MX22.2
-саб Focal Access 25 A1
-усь DLS MA-41
-ALPS (2X50K)
************
-Toyota Corolla E12 Hatch
-Переходная рамка для 2DIN
************
Питание:
Как все (надеюсь) знают, это довольно таки больной вопрос и касающийся буквально всех PCcar'щиков....

Для себя я сделал следующим образом...(как выяснилось, совершенству нет предела =) )
В качестве питания планшета и хаба со всей воткнутой в него периферией, использую DC-DC преобразователь MeanWell NSD15-12S5.
На выходе 5в\3А, мощность 15W.
Из главных плюсов, это гальваническая развязка земли, управляющая нога для включения и возможность корректировать выходное напряжение как в меньшую, так и в большую сторону(TRIM).
Стабильная работа на протяжении уже нескольких лет.
************

Схема такова(начальная):

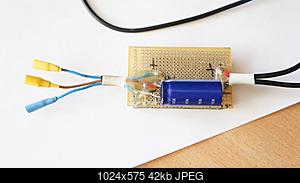

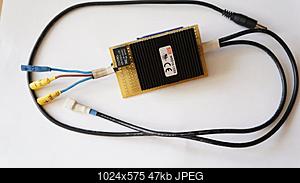

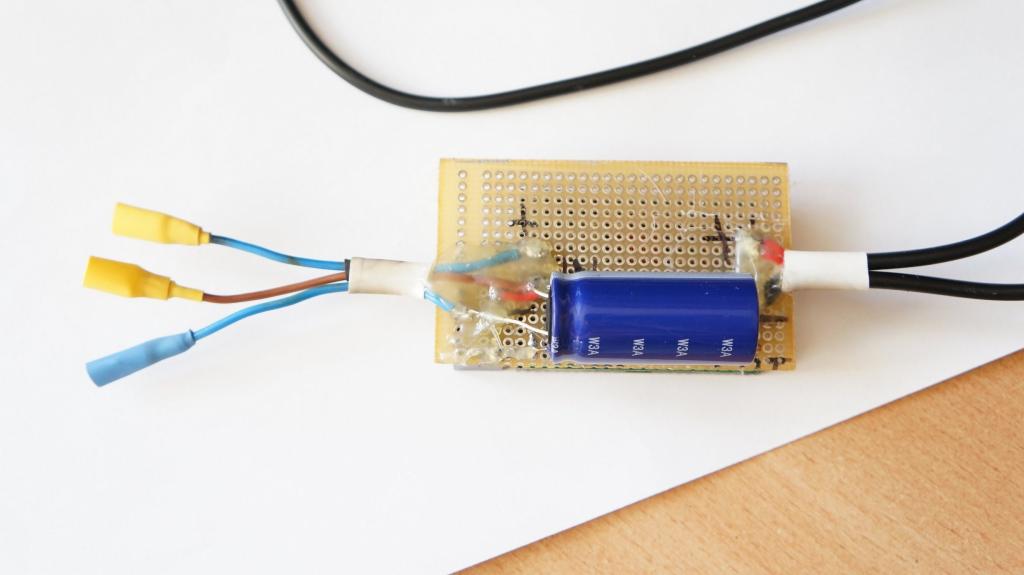

-Модуль БП, запитан "хорошими" медными проводами 2.5кв мм напрямую от АКБ.
-От АСС идет плюс как управляющий, который заряжает конденсатор на 10000мКф и включает релюшку, которая в свою очередь размыкает(рвет) землю на управляющую ногу NSD15-12S5, что дает включение модуля.
То есть если эта нога замкнута на землю(когда нет АСС), то БП соответственно ВЫключен. Сам конденсатор нужен для того, что бы на время кручения стартером, когда АСС пропадает, релюха еще была под напряжением, т.е БП не вырубается и на хабе с планшетом питание не пропадает. Такой емкости конденсатора хватает на 7-10 секунд питания релюхи. Что мне очень даже дохрена, можно и поменьше...
-АКБ планшета решено было пока оставить. Знаю что зимой умрет, есть опыт. Как правило его емкость потом становиться равна ближе к нулю.

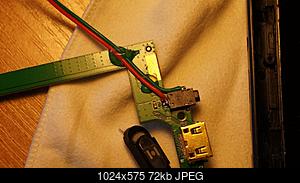

-Из планшета вывел провода для питая, подпаялся к гнезду зарядки.
Можно было и использовать само гнездо, но у меня ограничение по высоте установки, а все разъемы как раз на верхней стороне планшета.
-Из кнопок вывел только одну, кнопку питания. Что бы можно было и просто погасить подсветку, и включить\выключить, и аварийное выключение при удержании (если вдруг зависнет).
-При появлении питания планшет сам просыпается(если был во сне).... на ночь его полностью выключаю.

Нажмите на изображение для увеличения
Название: DSC03701.jpg
Просмотров: 2190
Размер:	71.5 Кб
ID:	28521 Нажмите на изображение для увеличения
Название: DSC03703.jpg
Просмотров: 1928
Размер:	68.2 Кб
ID:	28522
Нажмите на изображение для увеличения
Название: DSC03713.jpg
Просмотров: 6781
Размер:	47.1 Кб
ID:	28519 Нажмите на изображение для увеличения
Название: DSC03714 (2).jpg
Просмотров: 3002
Размер:	42.3 Кб
ID:	28520

P.S.\\ На данный момент это еще далеко не завершенный вариант по питанию, возможно совсем уберу батарейку из планшета и запитаю напрямую от акб авто....

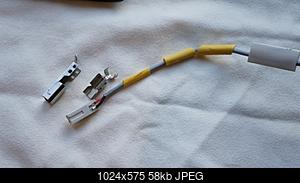

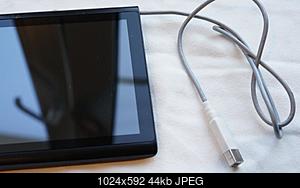

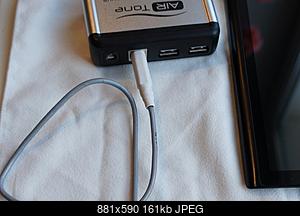

USB HOST:

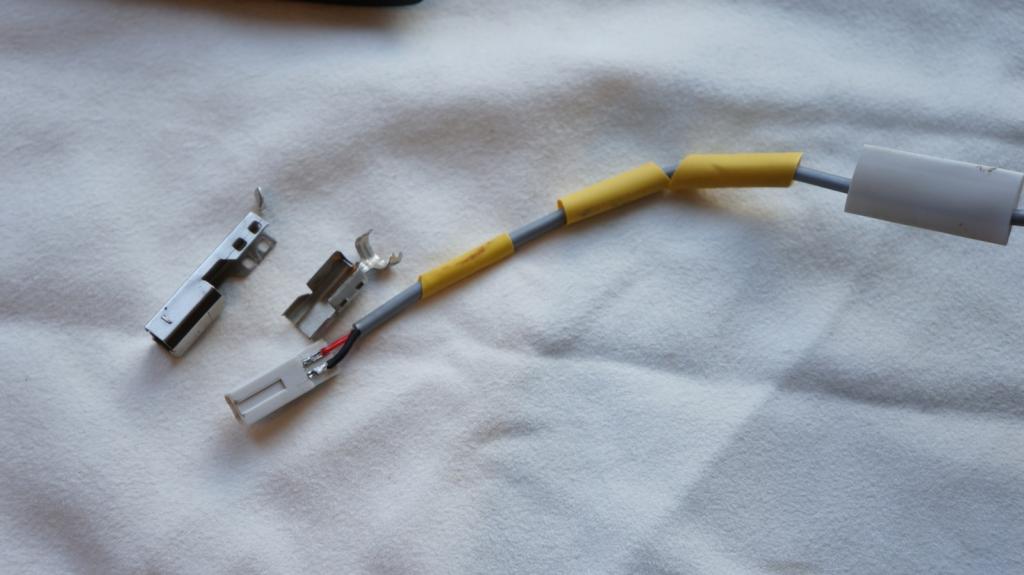

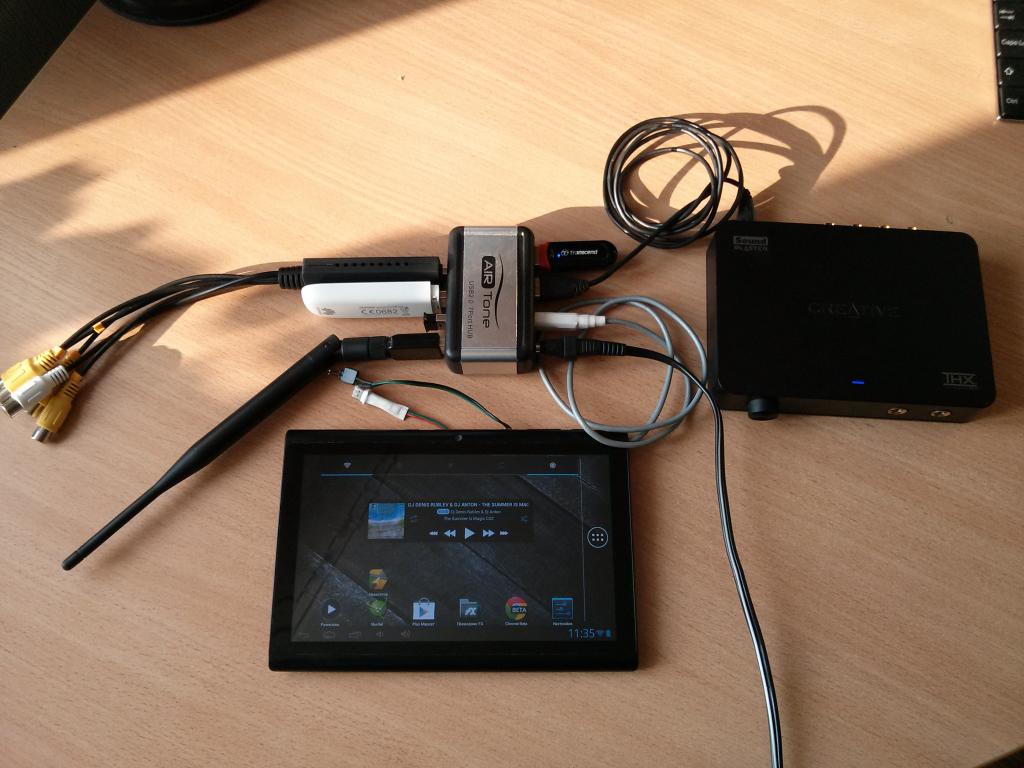

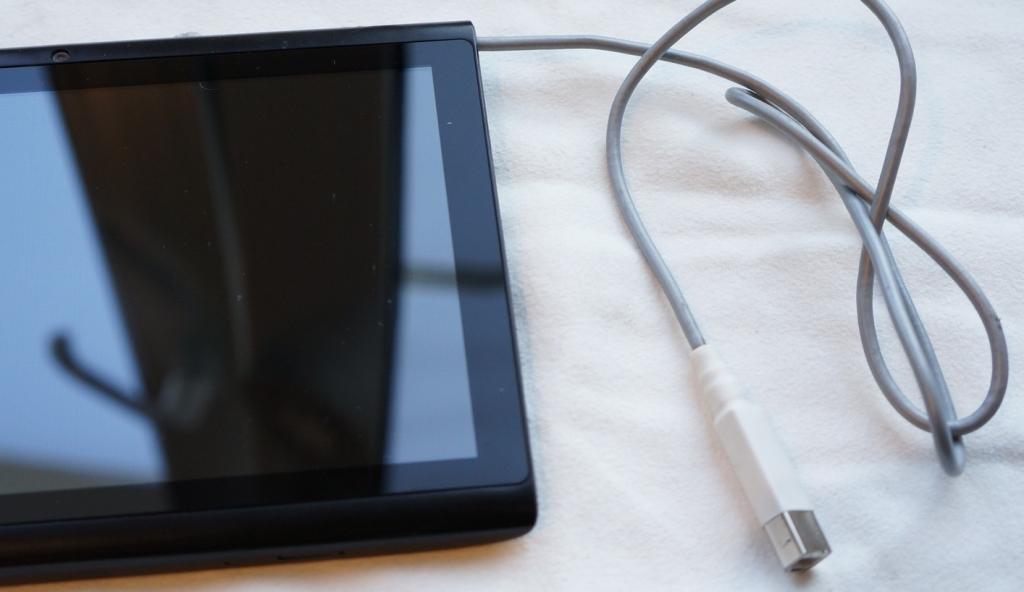

Это еще один больной вопрос для большинства КИТАЙСКИХ планшетов. Постараюсь объяснить почему.
Дело в том, что они практически все не имеют полноценного USB-Host, а в место него выступает так называемый USB-OTG.
Который с одной стороны, выполняет те же функции(подключение к нему различных юсб-уствойств), но имеет некие ограничения:
-Максимальное количество одновременно подключенных устройств не должно превышать пяти штук. (Это в случае с процессором Allwinner А10, на других системах этого может не быть)
-Некие ограничения по пропускной способности, из-за чего некоторые из устройств, либо отказываются работать совсем, либо начинают глючить и работать не совсем стабильно.
Например:
-внешняя звуковая карта в режиме 48,000 kHZ, а это все SB Creative, будет иногда заикаться и потрескивать.
-USB EasyCAP не работает вообще.

Выход из данной ситуации, найденный мной, вполне работоспособен

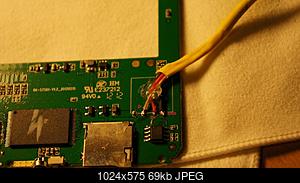

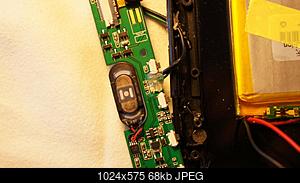

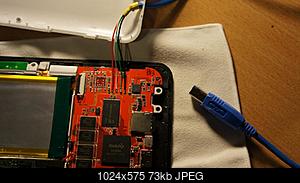

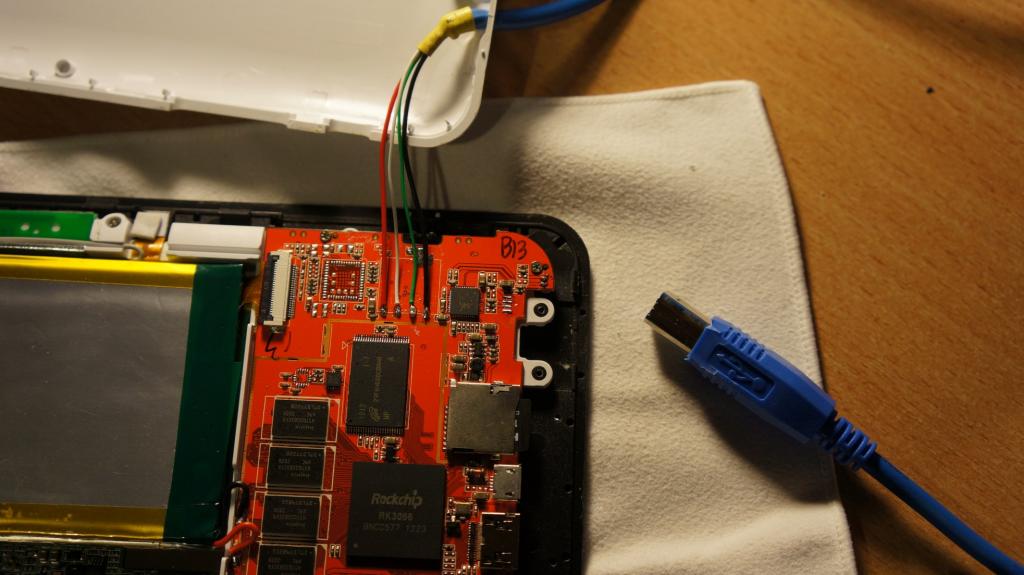

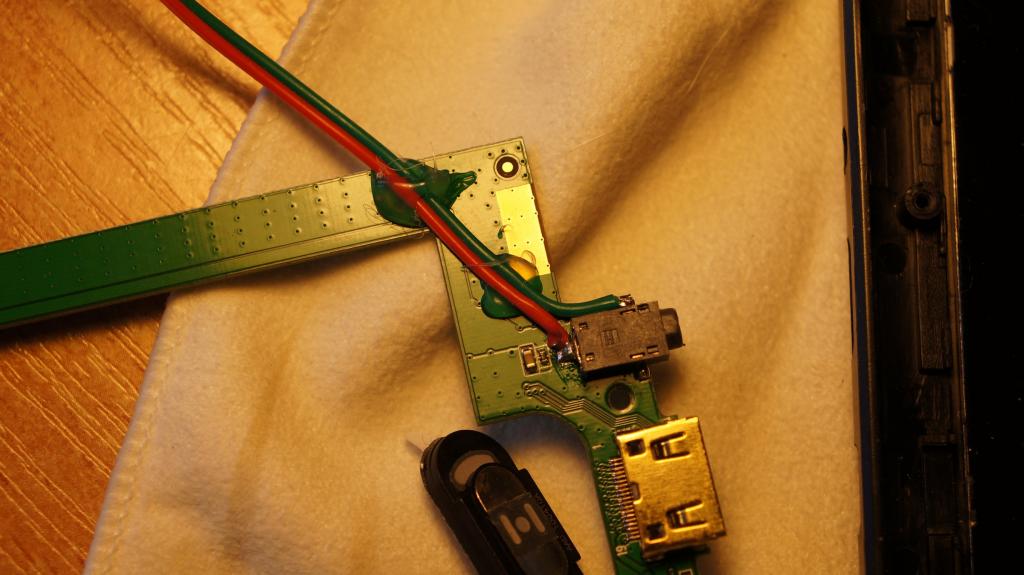

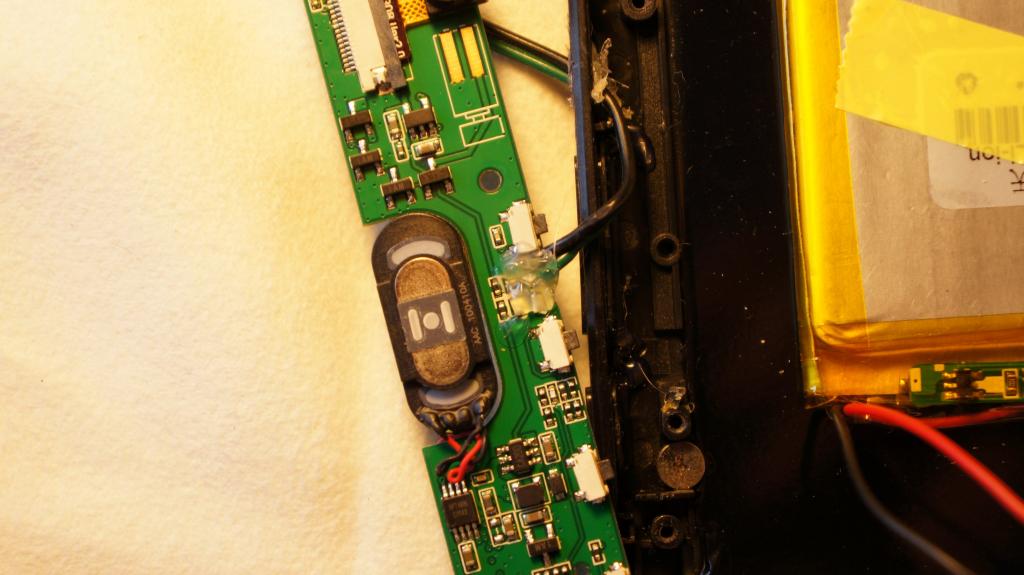

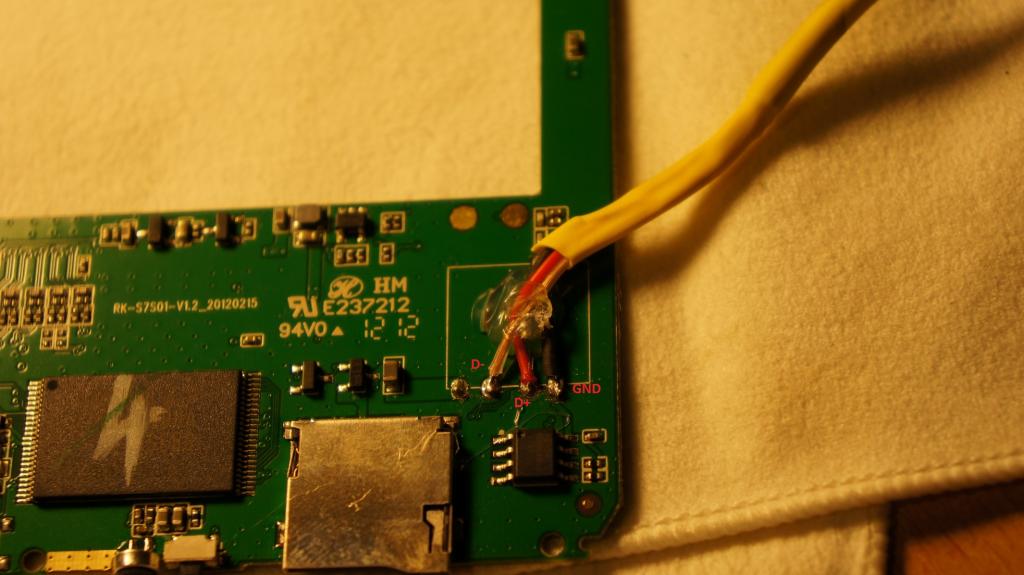

Как выяснилось, на многих(но не всех) планшетах с чипом А10, RK3066, RK3188, устройство wi-fi выполнено в виде отдельного модуля-платы и "сидит" на полноценном usb host на материнской плате планшета.
Далее путем не хитрых манипуляций? эта плата "сдувается" феном или паяльником, и в разрыв вставляется наш usb-hub с отдельным питанием.
Но, удаленный модуль wi-fi нужно подключить обратно в хаб, иначе Android может не включить хост.(зависит от прошивки)
Тут два пути...использовать родной модуль(через стабилизатор на 5в->3.3в ), либо прикупить отдельно wi-fi свисток на том же чипе(в моем случае Realtek RTL8188CUS).

Из проверенных и не дорогих, это EDUP EP-8508
Есть еще рабочий вариант и на более мощном чипе 8192CU(300Mbps в оба конца) + с внешней антенной: EDUP EP-MS1537
Нажмите на изображение для увеличения
Название: host1.jpg
Просмотров: 1864
Размер:	68.8 Кб
ID:	28527Нажмите на изображение для увеличения
Название: host2.jpg
Просмотров: 1677
Размер:	58.3 Кб
ID:	28528Нажмите на изображение для увеличения
Название: host3.jpg
Просмотров: 1750
Размер:	44.1 Кб
ID:	28536Нажмите на изображение для увеличения
Название: host4.JPG
Просмотров: 1432
Размер:	160.8 Кб
ID:	28535Нажмите на изображение для увеличения
Название: wifi2.jpg
Просмотров: 2530
Размер:	57.1 Кб
ID:	28533Нажмите на изображение для увеличения
Название: wifi3.jpg
Просмотров: 1498
Размер:	98.7 Кб
ID:	28532

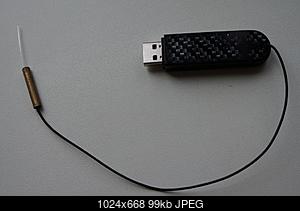

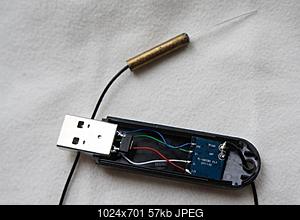

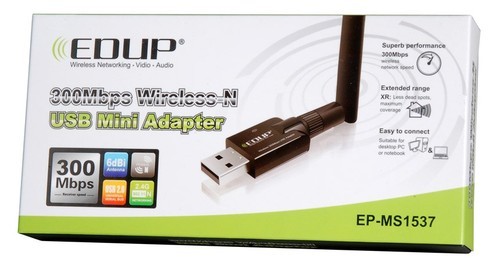

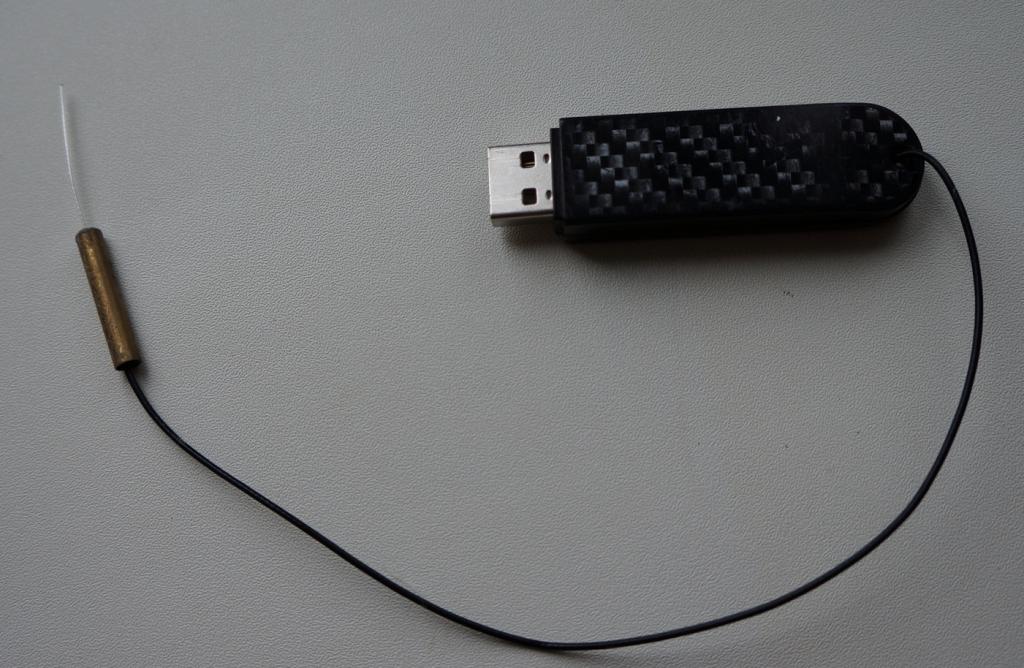

update: Самодельный wi-fi, заменил на EDUP EP-MS1537. Скорость и дальность приема увеличились в разы!
Нажмите на изображение для увеличения
Название: 765657.JPG
Просмотров: 11672
Размер:	31.2 Кб
ID:	28952

update:

22.03.2013 Заменил планшет (Hyundai A7HD) на более производительный (Yuandao N70 Dual Core), а также замена USB DAC

26.04.2013 Немного фото как все выглядит после установки в авто

09.08.2013 Переделал схему питания

14.08.2013 Провел замеры потребления тока

04.09.2013 Обновил свисток USB BT

15.09.2013 Пришли релюшки Регтайм и контроля напряжения для сборки нового БП

22.09.2013 Спаял "умный" БП на реле

08.01.2014 Заменил китайца на планшет Asus Nexus 7 WIFI (2012)

05.02.2014 Спаял новый "умный" БП на микроконтроллере ATtiny45

23.02.2014 Собрал внешнюю GPS-антенну

20.04.2014 Решил вернуть контроллер на место

24.04.2014 Распаял разъем для подключения внешней активной gps антенны

26.04.2014 Немного переделал проводку

29.04.2014 Решил переделать "межблочники"...

29.04.2014 Немного слов о ПРОШИВКЕ

09.05.2014 ...прошло 1.5 года...наконец-то поставил камеру =)

Последний раз редактировалось Rage2; 19.05.2014 в 17:12.
Rage2 вне форума   Ответить с цитированием
Старый 15.11.2012, 20:44   #2
Rage2
Banned

Регистрация: 06.11.2009
Возраст: 38
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,776
Rage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant future
По умолчанию

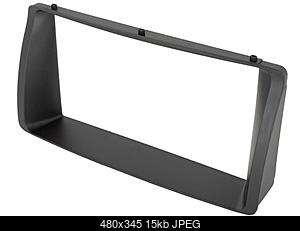

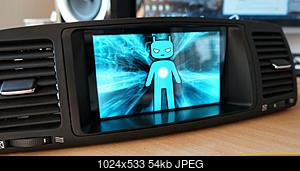

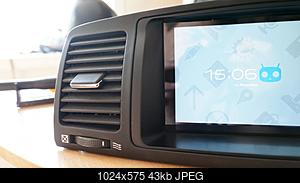

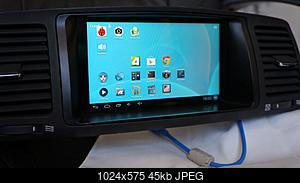

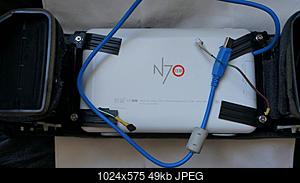

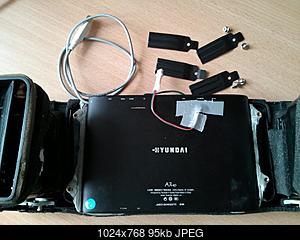

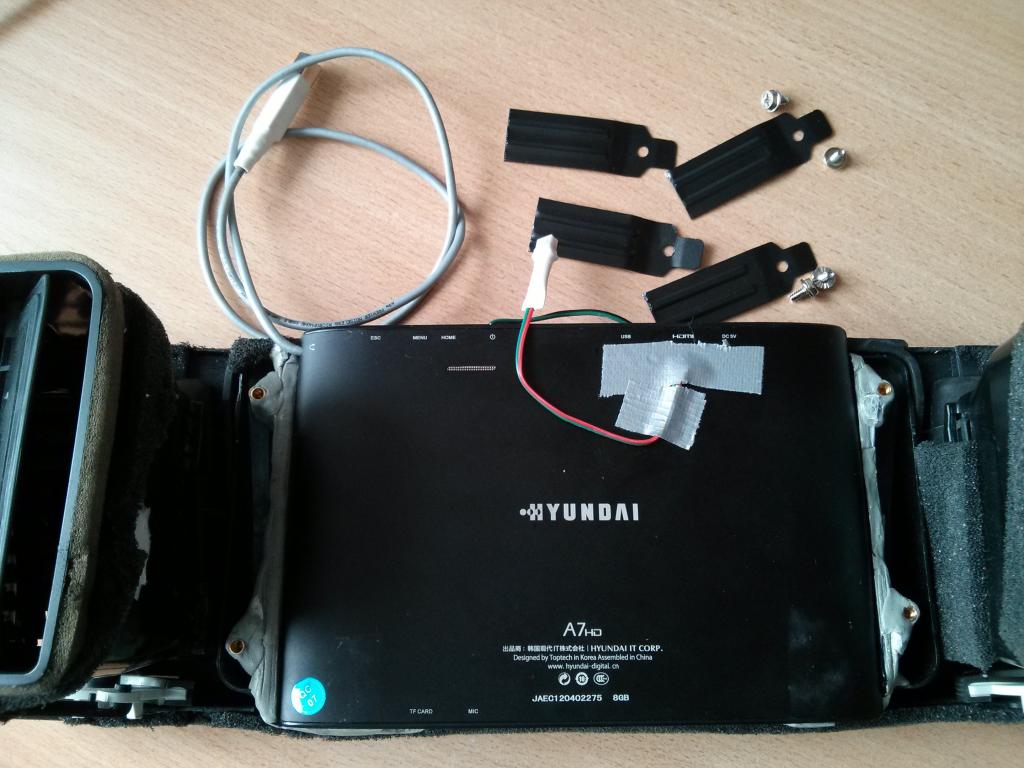

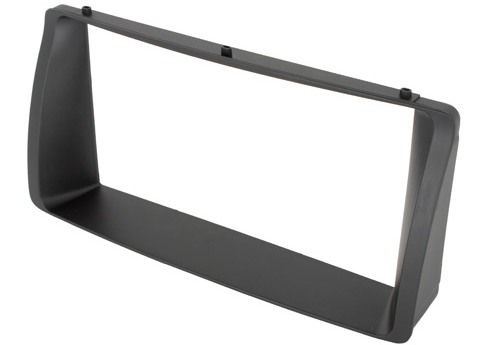

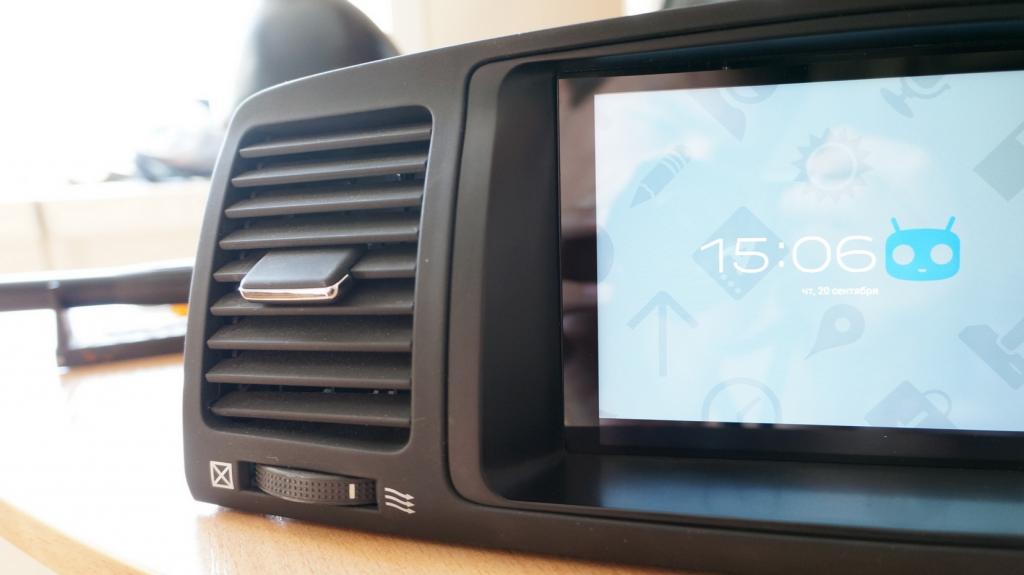

Сам планшет по размерам идеально подошел в переходную рамку 2-DIN.

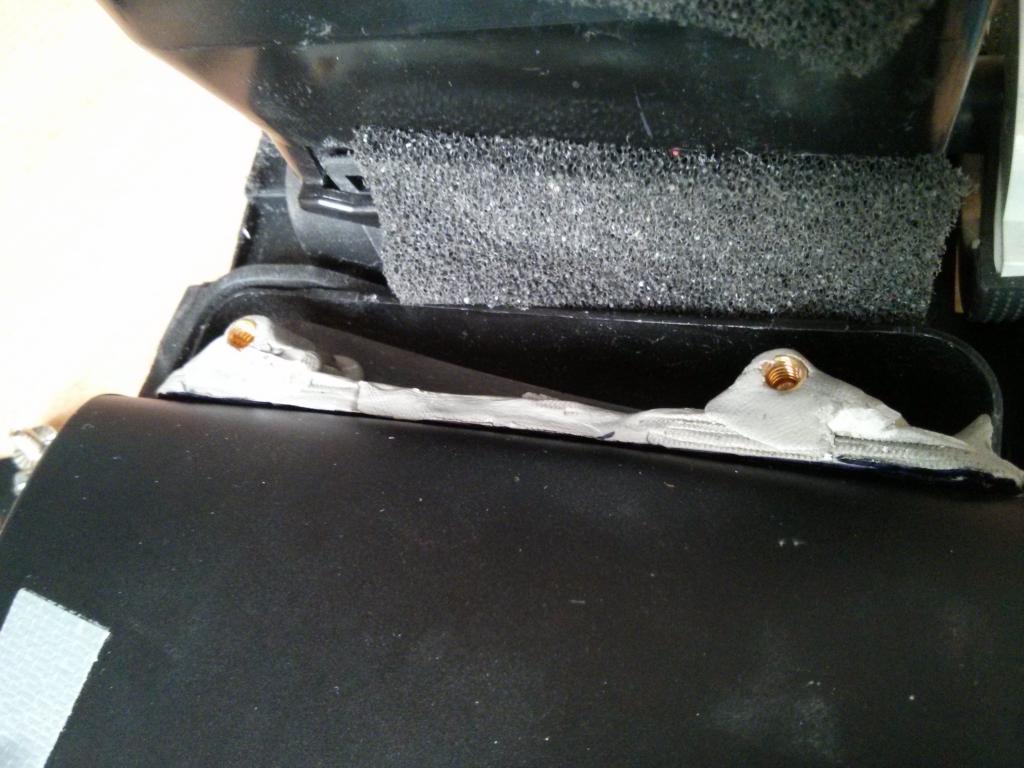

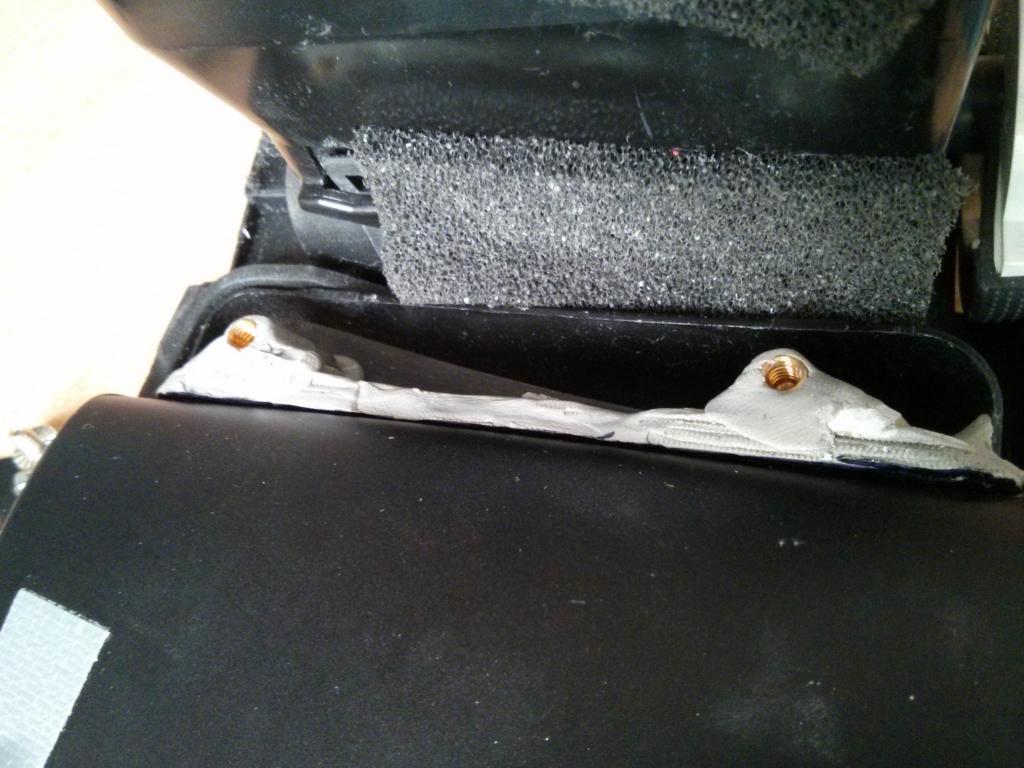

С обратной стороны слепил "кроватку" из эпоксилина. В ней планшет надежно зафиксирован и прижат планками.
Нажмите на изображение для увеличения
Название: DSC036893.jpg
Просмотров: 2630
Размер:	54.4 Кб
ID:	28946Нажмите на изображение для увеличения
Название: DSC036904.jpg
Просмотров: 1705
Размер:	43.0 Кб
ID:	28947
Нажмите на изображение для увеличения
Название: Toyota Corolla 03-06 2din.jpg
Просмотров: 12406
Размер:	14.7 Кб
ID:	28945

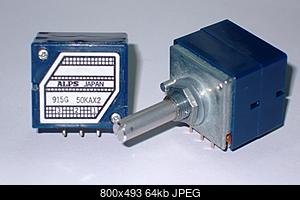

Регулировка громкости звука:

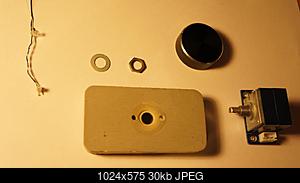

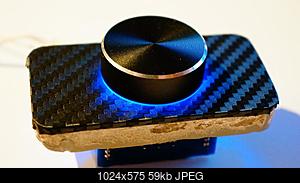

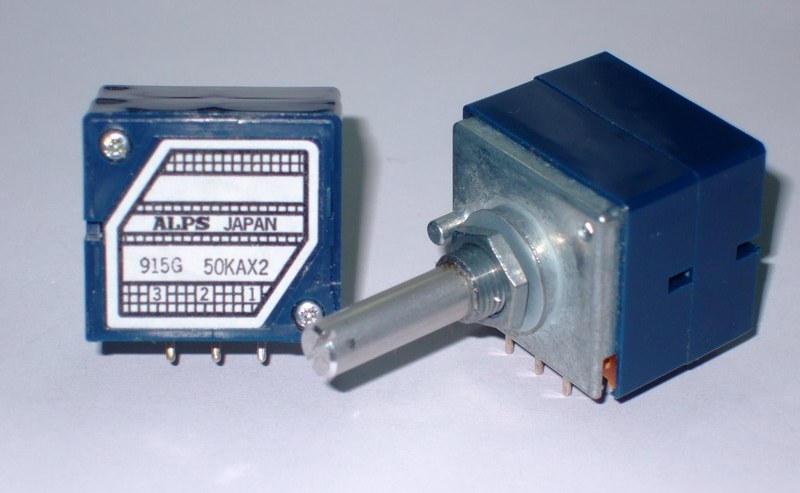

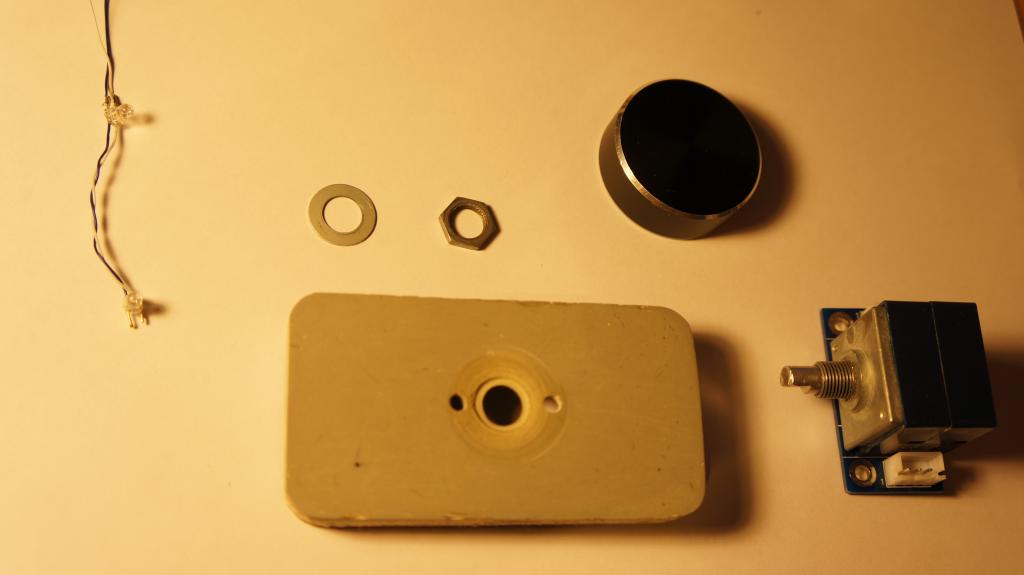

Для регулировки громкости звука я подключил в разрыв линейников, идущих от звуковой карты на усь, вот такую штуку. По идее это обычный переменный резистор или правильнее сказать потенциометр, только японской марки ALPS. Он довольно высокого качества и подобные чаще всего применяются в хороших домашних hi-fi системах.
Саму площадку слепил из эпоксилина, отшлифовал, поклеил виниловым карбоном, вставил пару синих диодов для подсветки и симпатичную крутилку.
В целом крутая штука получилась ...ход у нее довольно тугой, точный....на обычном цифровом энкодере такого кайфа нет...
P.s\\ Если пользоваться системной регулировкой, то она немного поганит звук.
Нажмите на изображение для увеличения
Название: DSC03716.jpg
Просмотров: 1584
Размер:	30.4 Кб
ID:	28948Нажмите на изображение для увеличения
Название: 888.jpg
Просмотров: 1574
Размер:	58.7 Кб
ID:	28951
Нажмите на изображение для увеличения
Название: alps.jpg
Просмотров: 1551
Размер:	63.8 Кб
ID:	28953

Последний раз редактировалось Rage2; 20.03.2014 в 17:15.
Rage2 вне форума   Ответить с цитированием
Старый 16.11.2012, 00:10   #3
wladkom1953
Старший Пользователь

Аватар для wladkom1953

Регистрация: 19.06.2011
Возраст: 70
Город: Нижний Новгород
Регион: 52
Машина: Додж Караван
Сообщений: 407
wladkom1953 is an unknown quantity at this point
По умолчанию


Последний раз редактировалось wladkom1953; 13.12.2012 в 01:14.
wladkom1953 вне форума   Ответить с цитированием
Старый 16.11.2012, 02:23   #4
Hamster
Больной. Диагноз "Car PC"

Аватар для Hamster

Регистрация: 01.09.2005
Возраст: 50
Город: Москва
Регион: 77, 97, 99, 177
Машина: 08\Acura\MDX •••• 07\Honda\Civic 4D
Сообщений: 4,379
Hamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to beholdHamster is a splendid one to behold
По умолчанию

Еще один проект на Андроиде. Классно!
Опиши пожалуйста подробно те вопросы, которые будут мучать каждого андроидопосдедователя
А то тема про андроид в машине велика, вряд ли новички будут читать 270 страниц
__________________
Старый проект Honda Accord RHD
Теперь будет Acura MDX 2008 и Honda Civic 4D 2007 и Mitsubishi Outlander XL 2011
Hamster вне форума   Ответить с цитированием
Старый 12.12.2012, 12:33   #5
Rage2
Banned

Регистрация: 06.11.2009
Возраст: 38
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,776
Rage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant future
По умолчанию

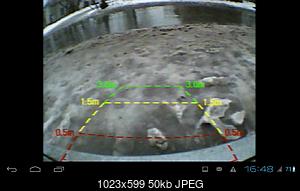

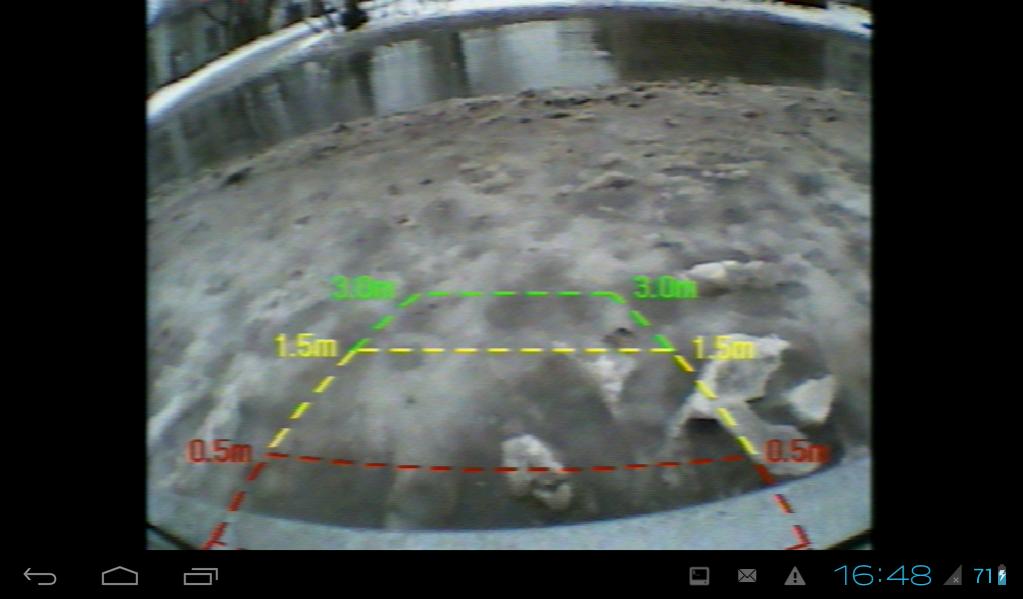

Установка камеры заднего вида пока отложена до тепла, т.к. я не успел провести кабель и поставить камеру.
Пока покатался пару деньков.
Нажмите на изображение для увеличения
Название: Screenshot_2012-12-01-16-48-03.jpg
Просмотров: 1322
Размер:	49.9 Кб
ID:	29937

Последний раз редактировалось Rage2; 21.02.2013 в 18:02.
Rage2 вне форума   Ответить с цитированием
Старый 08.01.2013, 21:02   #6
holopovvv
Новый Пользователь

Регистрация: 21.12.2010
Возраст: 45
Город: с.Рыбное
Регион: 24
Машина: Nissan X-Trail T30 2,5 АКПП
Сообщений: 8
holopovvv is on a distinguished road
По умолчанию

Привет! Подскажи где брал переходную рамку для 2DIN?
holopovvv вне форума   Ответить с цитированием
Старый 08.01.2013, 22:27   #7
Rage2
Banned

Регистрация: 06.11.2009
Возраст: 38
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,776
Rage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant future
По умолчанию

Цитата:
Сообщение от holopovvv Посмотреть сообщение
Привет! Подскажи где брал переходную рамку для 2DIN?
На местном радио рынке...причем их было несколько вариантов, этот оказался лучше.
Rage2 вне форума   Ответить с цитированием
Старый 09.02.2013, 21:14   #8
DmitrySmol
Старший Пользователь

Аватар для DmitrySmol

Регистрация: 20.04.2011
Возраст: 45
Город: Минск
Регион: Беларусь
Машина: Subaru Forester '09
Сообщений: 646
DmitrySmol is a glorious beacon of lightDmitrySmol is a glorious beacon of lightDmitrySmol is a glorious beacon of lightDmitrySmol is a glorious beacon of lightDmitrySmol is a glorious beacon of light
По умолчанию

Rage2 как то фотак мало
__________________
Мой проект:
SUBARU Forester '09
DmitrySmol вне форума   Ответить с цитированием
Старый 21.02.2013, 17:46   #9
Rage2
Banned

Регистрация: 06.11.2009
Возраст: 38
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,776
Rage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant future
По умолчанию

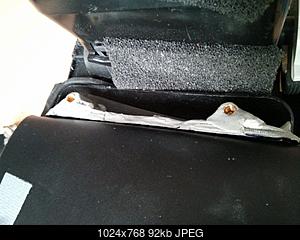

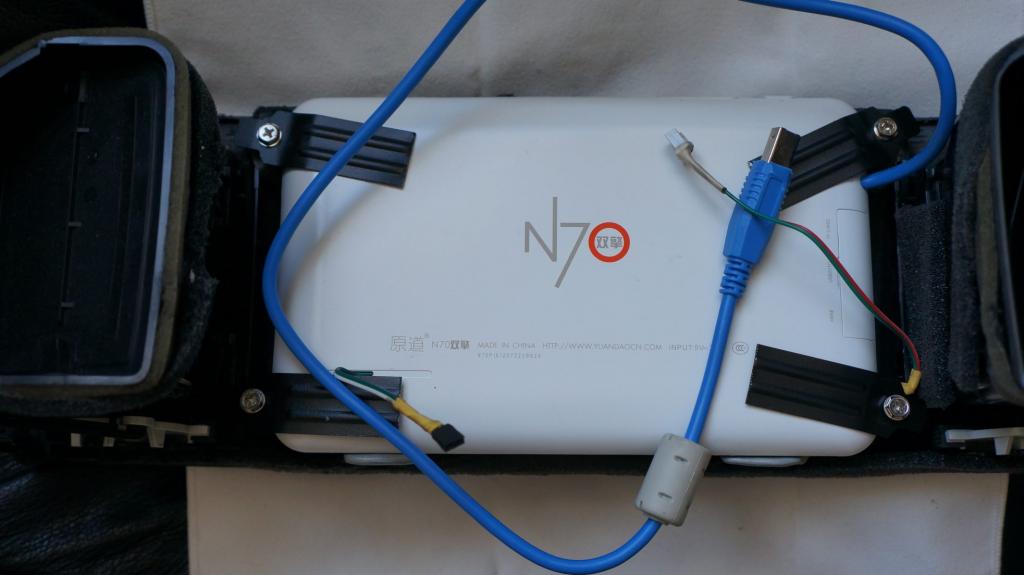

Доставал планшет для обновления ПО, заодно поменял крепежи.

Нажмите на изображение для увеличения
Название: IMG_20130221_113551.jpg
Просмотров: 2312
Размер:	90.7 Кб
ID:	29934 Нажмите на изображение для увеличения
Название: IMG_20130221_161518.jpg
Просмотров: 1951
Размер:	94.5 Кб
ID:	29935 Нажмите на изображение для увеличения
Название: IMG_20130221_161529.jpg
Просмотров: 1442
Размер:	91.9 Кб
ID:	29936
Rage2 вне форума   Ответить с цитированием
Старый 22.03.2013, 12:02   #10
Rage2
Banned

Регистрация: 06.11.2009
Возраст: 38
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,776
Rage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant futureRage2 has a brilliant future
По умолчанию

UPGRADE =)

-Планшет Hyundai A7HD заменил на Yuandao N70 Dual Core
Процессор: Rockchip RK3066, 1.6GHz, Cortex A9 dual core; GPU: Mali 400 MP4
RAM: 1 ГБ.
ROM: 16 ГБ.
Матрица: AFFS 1024x600 точек.

В тесте AnTuTu выдает 12560! "зверь"

Слегка переделал для него крепление, т.к он оказался шире и так же вывел кнопку питания и распаял usb-host.

-Creative SB X-Fi HD заменил на Hifimediy Sabre USB DAC ES9023

Нажмите на изображение для увеличения
Название: DSC04163.jpg
Просмотров: 1672
Размер:	72.6 Кб
ID:	30497Нажмите на изображение для увеличения
Название: DSC04164.jpg
Просмотров: 1691
Размер:	48.9 Кб
ID:	30498
Нажмите на изображение для увеличения
Название: DSC04167.jpg
Просмотров: 1706
Размер:	45.1 Кб
ID:	30499
Rage2 вне форума   Ответить с цитированием
Ответ

Метки
android, corolla, toyota, андройд планшет


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.



Часовой пояс GMT +4, время: 06:20.


Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2024, Jelsoft Enterprises Ltd.
Перевод: zCarot
