Старый 17.07.2013, 16:23   #1
Rage2
Moderator

Регистрация: 06.11.2009
Возраст: 30
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,710
Rage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond repute
По умолчанию USB EasyCAP for Android

EasyCAP USB 2.0 – это небольшое устройство, позволяющее захватывать видео- и аудиосигнал напрямую через USB-порт.
Название: Easycap.png
Просмотров: 108684

Размер: 41.2 Кб
Для CarPC-шных целей его можно использовать для подключения камеры заднего хода (КЗХ), обгонной камеры, внешнего ТВ-тюнера или вывод изображения с штатного дисплея авто.

Купить Easy Cap с чипом STK1160 можно в магазине carmonitor.ru
При заказе обязательно укажите в комментариях что Вам нужен именно с чипом STK1160

В данной же теме постараюсь изложить все аспекты подключения EasyCap к андройд устройствам.

Забегая вперед отмечу, что:
-работает только один input (вход).
-в OTG может не работать - нужен полноценный USB HOST.
-нужно хорошее питание, т.е usb hub с внешним БП.
-не использовать удлинитель юсб из комплекта, он очень низкого качества.
-владельцы девайсов на Rockchip RK3066\RK3188 - курят в сторонке, из-за кривого драйвера usb-host, EasyCap отказывается работать должным образом...Это максимум, что удалось выжать
-100% работает на Tegra3 (Nexus 7 2012), Snapdragon (Nexus 7 2013), Allwinner\BoxChip A10,TI OMAP 3630, Exynos 4412 (Galaxy SIII), Amlogic-8726-MX
-зачастую не работает с девайсами у которых MTK процессор на борту. Слабый usb-host.
-скорее всего будут работать и на других "CPU"...

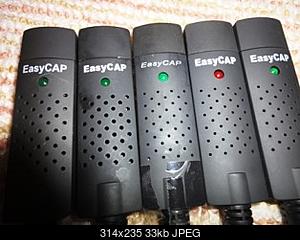

"Атака клонов":
Нажмите на изображение для увеличения
Название: Easycap-clones.jpg
Просмотров: 22063
Размер:	33.2 Кб
ID:	32004

Они имеют одно название, и выглядят порой 1 в 1, только начинка вот у них разная:

1. Philips SAA7113 // оригинал, который давно снят с производства
- Video chip (Syntek STK1160)
- Video processor (SAA7113)

2. STK1160 // по начинке ближе всех к оригинальному
- Video chip (Syntek STK1160)
- Video processor (Silan 8113 или GM7113) // это аналоги SAA7113
- VID&PID [05E1:0408]
> Работает стабильно

3. SMI Grabber Device
- Video chip (Somagic SMI-2021CBE)
- Video processor (Silan 8113)
- VID&PID [1C88:0007]
> Не поддерживается софтом.

4. eMPIA Technology
- Video chip (EM286x)
- Video processor (Silan 8113)
> Не поддерживается софтом.

5. USBTV 007
- Single chip (UTV007 A614231.1 1136L1BK)
- VID&PID [1B71:3002]
> Работает стабильно, рекомендуется для программы EasyCAP Viewer

NEW
6. UVC // (Easier CAP и т.д.)
- Single chip (Бывает на чипах XYUSB01, XYUSB02 и AMT-630 ...может и еще есть...)
- VID&PID [18EC:5850]

Софт используется другой...например UsbWeb и желательно ее платную версию.
-Изображение работает в разрешении 640х480
-Может записывать видео.


Еще у многих есть аудио чип (Realtek, VIA, Cirrus Logic,...etc) но это не столь важно...

Определить начинку на 100% по внешним признакам невозможно. Количество входов (1 или 4) не имеет значения.
Название может быть абсолютно любым.
КАК??? ....только вскрыв корпус, опознать чип по маркировке.

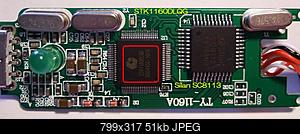

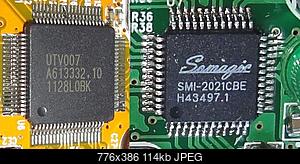

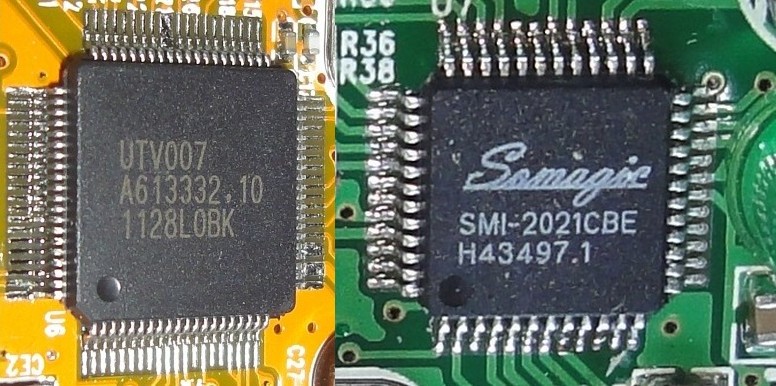

Нажмите на изображение для увеличения
Название: 8275748300_1348228568.jpg
Просмотров: 4536
Размер:	50.8 Кб
ID:	32006Нажмите на изображение для увеличения
Название: all.jpg
Просмотров: 2456
Размер:	114.3 Кб
ID:	32018

Либо, когда девайс на руках, подключить его к ПК и посмотреть как определиться в системе (его VID&PID)

Покупка:
Для примера, идем на китайский базар aliexpress.com, в поиске вбиваем ключевое слово stk1160, а не easycap, тем самым отфильтруем кучу "левых"...
Далее общаемся с продавцами на предмет уточнения чипа(можно даже попросить фото), ибо в худшем случае(когда придет не то что нужно) эта переписка будет основанием для возврата денег (диспут). По тому же принципу покупаем и на других торговых площадках.

================================================== ===================================

Драйвера(модули):

Исходный код модулей STK1160, UTV007, SMI2021, EM28xx. СКАЧАТЬ
-"частично" вырезан звук AC97
-оптимизация для ядра v3.1.10 (nexus7 2012)
Компилим для своих железок сами...ИНСТУКЦИЯ ЗДЕСЬ

-----------------------------------------------------------------------------------------
Для Google Nexus 7 2012 (WIFI\3G) (Nvidia Tegra3)

*****************
Update 30.12.2014
Стоковое ядро для Nexus 7 2012 под Android 4.4.4 с поддержкой USB-аудио и easycap =Ссылка=

*****************
Update 04.09.2014 Устарело...не обновляется
Патч установки через рекавери для прошивки Timur USBRom:
Устанавливается поверх прошивки и включает в себя:
-Новые драйвера stk1160 v.0.9.4(включены по-умолчанию) и старый easycap.ko
-Скрипт для автозагрузки в /etc/init.d
-Перепакованный boot.img. Добавлены нужные права на устройства в uventd.grouper.rc. То есть теперь нет необходимости выставлять права на устройства в /dev/video0, video1, ttyUSB0, и т.д.
install_qv4l2_easycap_nexus7.zip - Подходит только для последнего билда "тимуровской" прошивки USBROM cm-10.1-20130817-USBROM

*****************

-----------------------------------------------------------------------------------------
Для Google Nexus 7 2013 (WIFI\LTE) (Qualcomm Snapdragon 600)

*****************
Update 30.12.2014
Стоковое ядро для Nexus 7 2013 под Android 4.4.4 с поддержкой USB-аудио и easycap =Ссылка=

*****************
Кастомное ядро ElementalX-2.15 с модулями STK1160 и UTV007 =Ссылка=

*****************

-----------------------------------------------------------------------------------------
Для Huawei MediaPad 7 (Qualcomm Snapdragon S3 MSM8260)
http://4pda.ru/forum/index.php?showt...ost&p=25341911

-----------------------------------------------------------------------------------------
Для Zenithink-C71A (Amlogic-8726-MX)
http://pccar.ru/showpost.php?p=297298&postcount=773
-----------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------
Для Wexler TAB 7T (Nvidia Tegra3)
http://pccar.ru/showpost.php?p=303814&postcount=960
-----------------------------------------------------------------------------------------

*****************

Софт:

EasyCap Viewer
Скачать
https://play.google.com/store/apps/d...easycap.viewer

-С данным приложением больше не требуется компилировать\устанавливать драйвера(модули) или кастомные ядра для устройства Easycap.
-Работает на стоковых прошивках.
-Работает практически на всех устройствах, будь то телефон или планшет.
-Не требуются root-права.
-Поддерживаются устройства на чипах STK1160 и UTV007.

-----------------------------------------------------------------------------------------
EasyCam_Stk1160,софт от команды Daniel
Скачать тут:
http://itoptima.ru/d/EasyCam_Stk1160-release.apk
Разработка приостановлена в связи с появлением EasyCap Viewer.

21.01.2015
-Основной поток сделали в виде сервиса, теперь программа не должна выключаться в спящем режиме.
-Поправили глюк отображения с полосами при таскбаре, размещенном справа (см. выше). И то, и другое требует проверки.
Примечание: автозапуск пока не отключается, так как сервис стартует вместе с системой. Позже добавим алгоритм.

30.12.2014
-обновили для работы с новым драйвером, оставив поддержку старых драйверов. Снизили fps в режиме ожидания сигнала, нагрузка должна упасть (актуально для 2012 Нексуса)
-----------------------------------------------------------------------------------------
Rear View Camera
-должно работать с UTV007, STK1160 (ядро от Daniel), Somagic, Empia

-----------------------------------------------------------------------------------------
CarCam
-проект заброшен и не обновляется.
10.01.2014
- v1.4bbb https://yadi.sk/d/Dt9w7brVafcwz


Подключение и настройка:

-Запускаем СarCam, заходим в настройки (двойной тап по экрану, в правом верхнем углу кнопка options), указываем путь к устройству и параметры камеры(NTSC\PAL), галку "wake up.." пока не ставить
-Проверяем наличие изображения
-Включаем галку "wake up..", выходим
-Снова запускаем CarCam и проверяем автоматизацию, включением-отключение камеры

Полезные ссылки по теме:
http://rootzwiki.com/topic/39717-ker...0#entry1404122
http://exlmoto.ru/easycap/
http://easycap.blogspot.ru/
http://www.linuxtv.org/wiki/index.php/Easycap
http://www.linuxtv.org/wiki/index.php/Stk1160
http://www.linuxtv.org/wiki/index.php/Somagic
http://www.linuxtv.org/wiki/index.php/Em28xx_devices
http://bufobufomagic.blogspot.ru/201...1_archive.html
http://plaza.rakuten.co.jp/jashi/diary/?ctgy=16

РЕСПЕКТЫ

DmitrySmol, ToxeH, Maxim Droy, Kacap, meruslan, mainsat, Daniel, DelleTenebre и всем остальным участникам, за разработку, тестирование и участие в отладке

Последний раз редактировалось admin; 01.11.2015 в 06:33.
Rage2 вне форума   Ответить с цитированием
Старый 21.07.2013, 01:08   #2
SuperLSD
Пользователь

Регистрация: 24.05.2013
Город: Пермь
Регион: 59
Машина: Skoda Octavia a5 fl
Сообщений: 56
SuperLSD is on a distinguished road
По умолчанию

уважаемый, когда же мы дождемся творения?
SuperLSD вне форума   Ответить с цитированием
Старый 21.07.2013, 17:55   #3
avgaz
Старший Пользователь

Регистрация: 19.07.2008
Возраст: 33
Регион: 35
Сообщений: 511
avgaz is on a distinguished road
По умолчанию

Не понятен порядок подключения устройства, инструкция, модули, программы и тд
Видел ролик что при включении задней автоматом изображение выводилось на экран планшета, вот как такое реализовать?
__________________
Мой проект
Клуб Газелистов
В процессе инсталляция в Логан Nexus 7
avgaz вне форума   Ответить с цитированием
Старый 22.07.2013, 13:47   #4
vanyas
Новый Пользователь

Регистрация: 05.03.2012
Возраст: 29
Регион: 25
Сообщений: 2
vanyas is on a distinguished road
По умолчанию

Завёл на Galaxy S3 (последняя стоковая прошивка), с пересборкой рамдиска для добавления модуля в автозагрузку и выставления автоматически прав 777. Работает отлично, только пришлось загружать с параметром bars=0, иначе через несколько секунд начинал показывать серые полосы. И не всегда отрабатывает автоотрытие carcam при появлении сигнала. Ещё при перетыкании usb кабеля при работающем carcam (даже когда он в фоне) carcam крашит телефон в перезагрузку.

Последний раз редактировалось vanyas; 22.07.2013 в 14:42.
vanyas вне форума   Ответить с цитированием
Старый 22.07.2013, 14:27   #5
Rage2
Moderator

Регистрация: 06.11.2009
Возраст: 30
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,710
Rage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond repute
По умолчанию

vanyas, спасибо за отзыв! , на счет "bars=0" в курсе, позже опишу этот момент...
Rage2 вне форума   Ответить с цитированием
Старый 22.07.2013, 14:45   #6
vanyas
Новый Пользователь

Регистрация: 05.03.2012
Возраст: 29
Регион: 25
Сообщений: 2
vanyas is on a distinguished road
По умолчанию

Если вдруг кому понядобится, могу выложить готовый boot.img для прошивки одином, в котоый включено последнее ядро, модуль easycam.ko, и поправлены скрипты для автозагрузки модуля и установки прав 777 на /dev/video4

Самсунгу, кстати, оказалось пофиг на vermagic, и модуль прекрасно грузится на разных версиях стокового ядра.
vanyas вне форума   Ответить с цитированием
Старый 23.07.2013, 12:08   #7
kristal0211
Старший Пользователь

Регистрация: 14.02.2013
Возраст: 29
Город: Сургут
Регион: 86
Машина: Chevrolet Sonic
Сообщений: 346
kristal0211 is on a distinguished road
По умолчанию

Я правильно понимаю что STK1160 это DC60. А что-то другое это DC60+.
kristal0211 вне форума   Ответить с цитированием
Старый 23.07.2013, 16:03   #8
Rage2
Moderator

Регистрация: 06.11.2009
Возраст: 30
Город: Nizhniy Novgorod
Регион: 52
Машина: Ford Focus III
Сообщений: 1,710
Rage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond reputeRage2 has a reputation beyond repute
По умолчанию

с чего вы взяли? Название может быть любым, как и внешний вид.
Rage2 вне форума   Ответить с цитированием
Старый 23.07.2013, 21:28   #9
ruzzzteg
Пользователь

Регистрация: 04.07.2013
Возраст: 34
Город: Almaty
Регион: Казахстан
Машина: FJ Cruiser
Сообщений: 99
ruzzzteg has a spectacular aura aboutruzzzteg has a spectacular aura about
По умолчанию

А ктонить может кинуть в меня сылкой на ебау с 100% рабочим под НЕХУС 7 изикапом?
ruzzzteg вне форума   Ответить с цитированием
Старый 26.07.2013, 19:27   #10
avgaz
Старший Пользователь

Регистрация: 19.07.2008
Возраст: 33
Регион: 35
Сообщений: 511
avgaz is on a distinguished road
По умолчанию

пришёл мне этот easycap к сожалению на чипе UTV007 A618820.1 122761BK1 интересно вариантов его встроить нет?
__________________
Мой проект
Клуб Газелистов
В процессе инсталляция в Логан Nexus 7
avgaz вне форума   Ответить с цитированием
