"Народный контроллер". Разбираем "до винтиков"...

[talanov]

Скоро приедет контроллер буду пробовать. Спасибо!

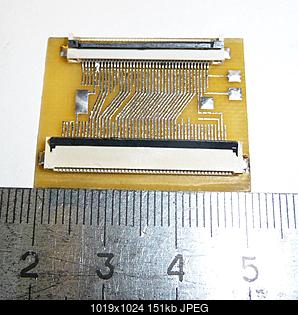

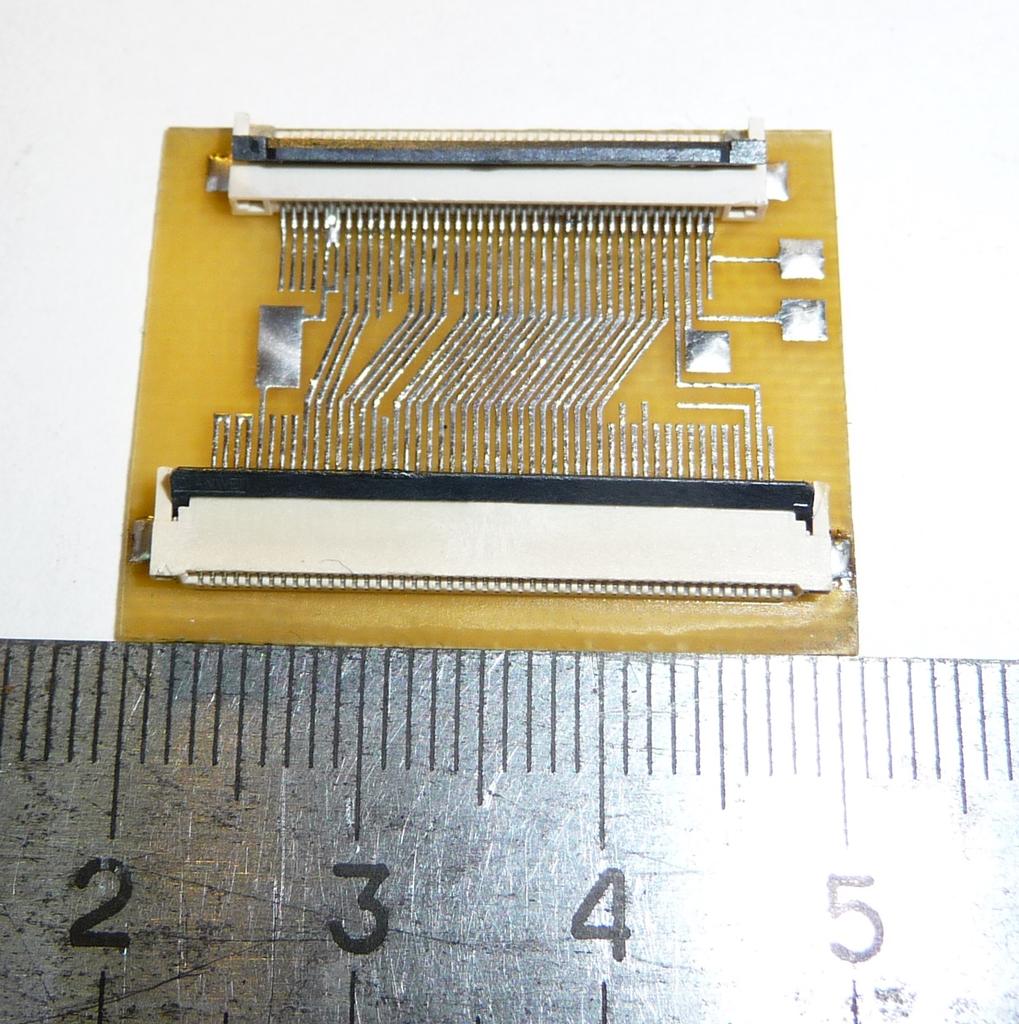

Вот сделал переходник

[AliasNameless]

Коллеги, доброго времени суток.
Не уверен, что вопрос в раздел "для новичков", но я новичок, по этому пишу сюда ))
Имеется донор: китайское 2din android-бaрaхло. Хочу использовать от него дисплей, сенсор и корпус. Не могу однозначно понять, подойдут ли мне народные контроллеры дисплея и сенсора

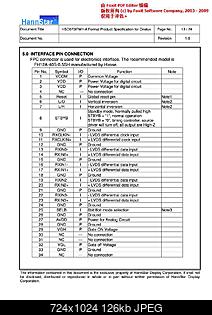

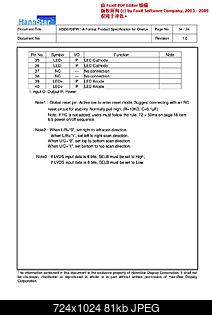

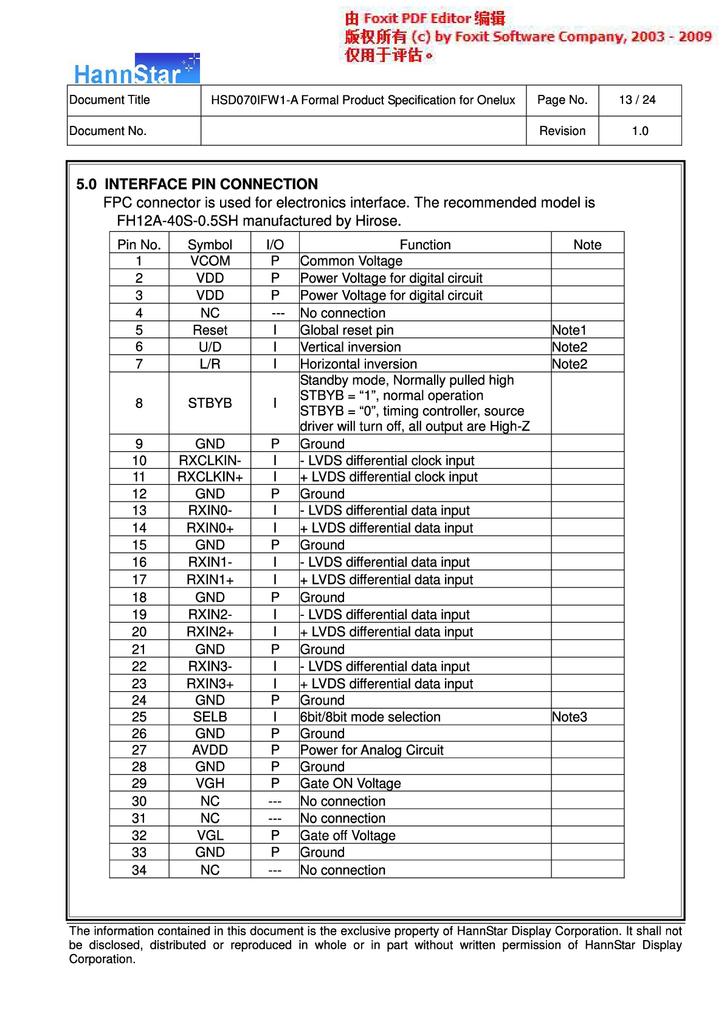

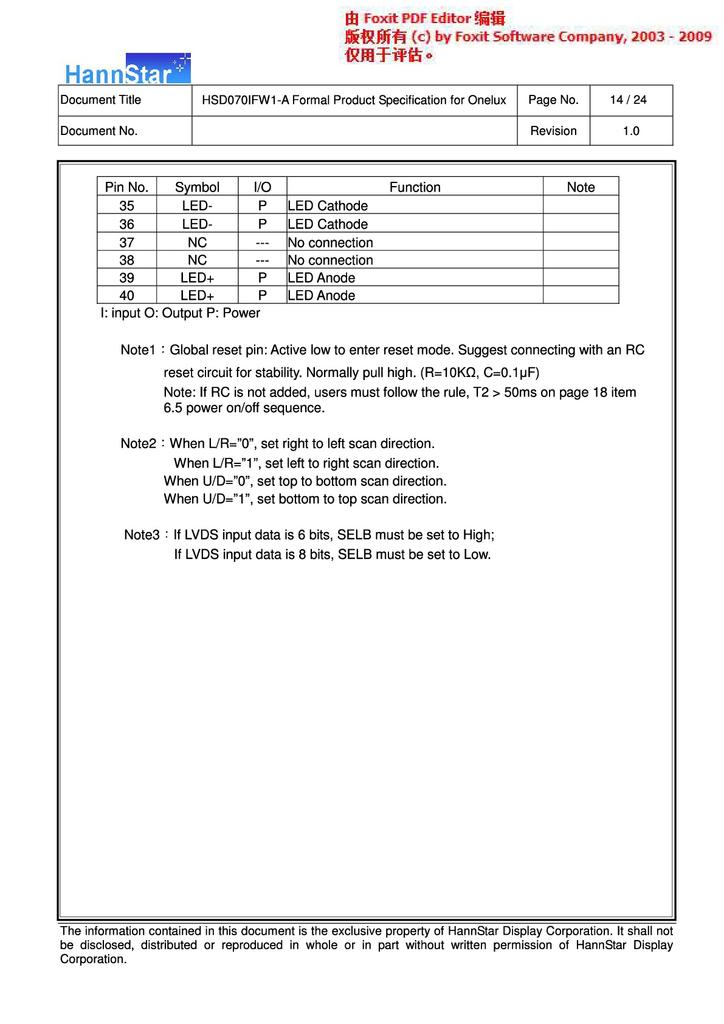

1. Дисплей промаркирован как TX070HBN-00, подключение 40pin. На аналогичный (братья славяне утверждают, что аналогичный) дисплей нашел даташит. Расвиновка шлейфа вот:

Для подключения, как я понял, нужен переходник... и, возможно, прошивка контроллера.

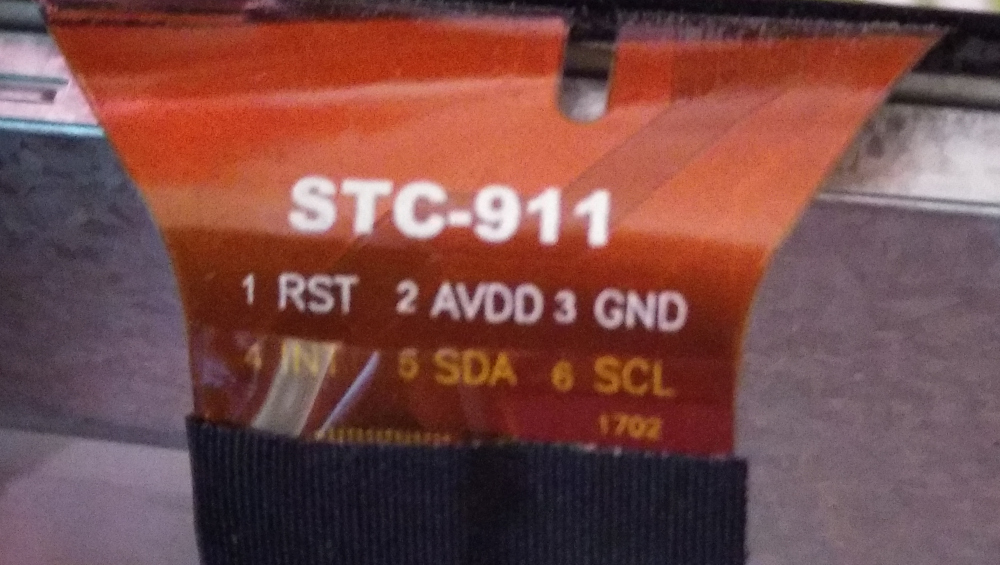

2. Тачскрин. Имеет на шлейфе маркировку STC-911. И подписанные пины:

1 RST  2 AVDD  3 GND
4 INT  5 SDA   6 SCL

Вопросы:
1. Подойдут ли "народные контроллеры"?
2. Какой нужен переходник для дисплея?
3. Нужно ли прошивать контроллеры?

Заранее спасибо!

[YAM1966]

Емкостный тач да, подойдет для этого контроллера, но необходимо еще и увидеть сам 6 пиновый шлейф.

[basurman]

Дисплей промаркирован как TX070HBN-00, подключение 40pin. На аналогичный (братья славяне утверждают, что аналогичный) дисплей нашел даташит.

Ну так раз все нашел, купи переходник и подключай

[talanov]

Сообщение от talanov

Вот сделал переходник
Вложение 50307

Проверил. Переходник отлично работает.

[talanov]

Друзья подскажите. Получил "народный" работает отлично на всяких матрицах. Но вот с одной какой то непонят. Матрица PM060WY1 6 дюймов 800*480 (WVGA) TTL (1 ch, 8-bit) , FPC , 40 pins, На родном разрешении рабочая часть экрана меньше поля матрицы. на разрешениях выше выходит за пределы. (пробовал шить 800*600 и 1024*600) Вообще нет понимания как так ?

[maksim]

Приветствую коллеги!

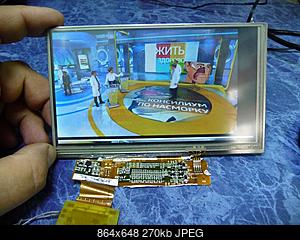

Помогите понять причину такой картинки.
Матрица HSD070IDW1 контроллер с поднебесной (вроде на 2660 маркировка чипа сточена узкоглазыми)
подключено через перходник 60- 50 ttl.




при заказе была указана прошивка на 800*480
в начале темы написано, что с данным переходником именно под эту матрицу нужна своя прошивка.

Что делать?

[andybeg]

Приветствую. решил подсоединить ноутбучную матрицу(B133EW01 V3) к данному контроллеру, во всяких мониторных делах понимаю не много, поэтому хотел бы проконсультироваться
распиновка шлейфа моника такая https://cloud.mail.ru/public/2UB1/xdJtDBc65
правильно ли я понимаю что следует произвести соединение с LVDS разъемом платы
VDD->VSEL
GND->GND
RxIN0- -> RXO0-
RxIN0+ -> RXO0+
RxIN1- -> RXO1-
RxIN1+ -> RXO1+
RxIN2- -> RXO1-
RxIN2+ -> RXO1+
RxCLKIN- -> RXEC-
RxCLKIN+ -> RXEC+
что делать с оставшимися контактами с матрицы не понятно V EDID CLK EDID DATA EDID есть ли необходимость их подсоединять , на сколько я помню модуль Extended Display Identification Data (EDID) занимается распознаванием разрешения ...

[basurman]

что делать с оставшимися контактами с матрицы не понятно V EDID CLK EDID DATA EDID

с этим контроллером о них забыть, а вообще то неплохо бы сначала первый пост перечитать...

[SiC20101]

Привет всем, подскажите, я правильно понимаю что вот эта штука является переходником и драйвером подсветки для zj080na?
https://s.click.aliexpress.com/e/cjoYT1Fk
