YAM1966 · 12.08.2014, 14:07

Цитата:

Сообщение от vazgen26

как и куда подключаться?

А можно более качественное фото обеих сторон, чтобы было видно номиналы резисторов и обозначения транзисторов.
Хотя можете и сами проследить - S это фото приемник смотрим куда идет, как по мне так на базу транзистора, значит на коллекторе снимаем сигнал.

vazgen26 · 13.08.2014, 00:02

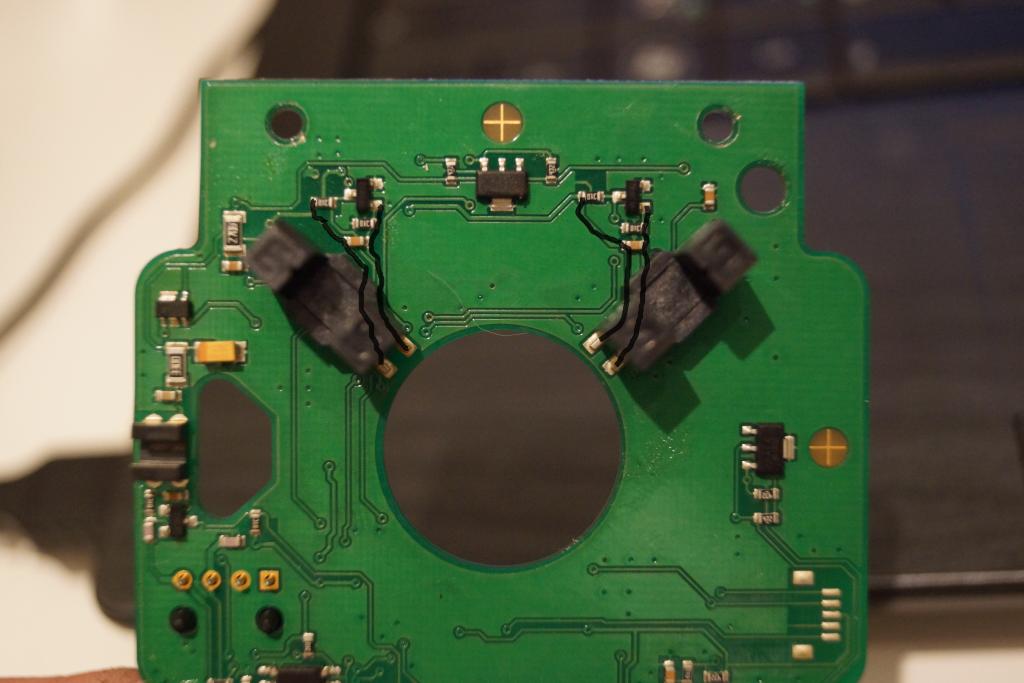

Вот как то так

YAM1966 · 13.08.2014, 11:48

Нажмите на изображение для увеличения
Название: DSC04988.jpg
Просмотров: 2464
Размер: 113.2 Кб
ID: 36758

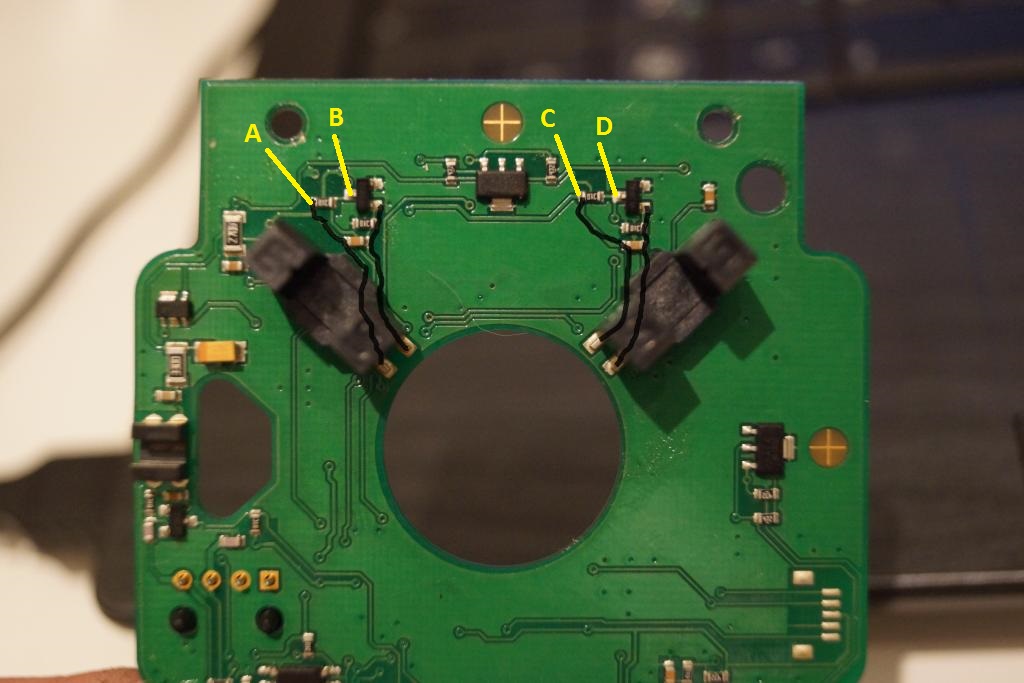

Номиналов все равно не видно....
Точки A и C должны звониться между собой - там должно быть питание.
B и D должны идти на проц - это и есть нужные нам выходы.

vazgen26 · 13.08.2014, 15:04

Цитата:

Сообщение от YAM1966

Вложение 36758
Номиналов все равно не видно....
Точки A и C должны звониться между собой - там должно быть питание.
B и D должны идти на проц - это и есть нужные нам выходы.

подключаться именно с точек B и D? или звонить до проца и там выводить?

YAM1966 · 13.08.2014, 17:45

Сначала проверить эту мою мысль. Подключать где удобно....

vazgen26 · 13.08.2014, 19:37

Цитата:

Сообщение от YAM1966

Сначала проверить эту мою мысль. Подключать где удобно....

спасибо) вечером проверю
ваш контроллер в пути
http://pccar.ru/showthread.php?t=20932

vazgen26 · 13.08.2014, 23:26

Цитата:

Сообщение от YAM1966

Вложение 36758
Номиналов все равно не видно....
Точки A и C должны звониться между собой - там должно быть питание.
B и D должны идти на проц - это и есть нужные нам выходы.

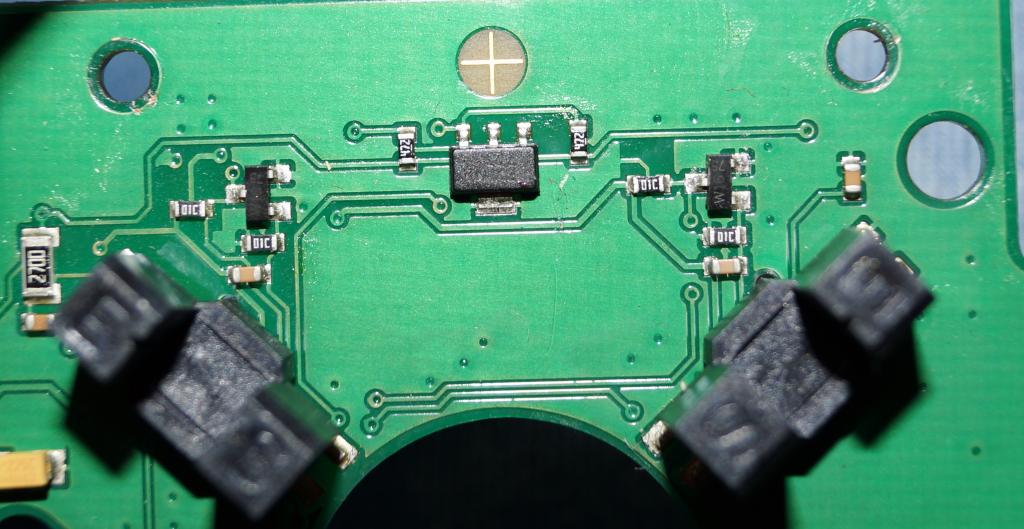

вот вроде номиналы видны

Murkur · 15.08.2014, 00:58

Я подключал энкодер от BMW E65 через Ардуино, но он немного не такой - там только одна оптопара была и кнопки.
Ссылка тут.

vazgen26 · 15.08.2014, 10:27

Цитата:

Сообщение от Murkur

Я подключал энкодер от BMW E65 через Ардуино, но он немного не такой - там только одна оптопара была и кнопки.
Ссылка тут.

а мотор получилось зафиксировать?

Murkur · 15.08.2014, 11:00

Цитата:

Сообщение от vazgen26

а мотор получилось зафиксировать?

Нет, с мотором пока не разобрался.
