Exclamation Контроллер монитора на RTD2662(не Китай)

Долго думал над вопросом, надо ли? Решил что надо.

Итак, о чем речь. Контроллер похож на китайский по функционалу, ТТЛ отсутствует, плюс выведены все программные доработки ancc, триггер второй камеры, дебуг, I2C для прошивки и для внешнего подключения.
Блок питания изменен, на HDMI установлены защитные диоды. VGA тоже присутствует.
Что получаем, паять не надо на контроллере ничего, все уже есть. Размер 80х60мм. Размеры по отверстиям 58х49. Питание процессора стабильное. Разьем HDMI возможен как на плате так и "на шнурке"(опция).
На входе полевик, теперь полярность "путать" не страшно, контроллер не сгорит.

Появилась функция оперативного отключения подсветки монитора внешними средствами(опция).

Диапазон рабочих напряжений 7в-24в.

Окончательная ревизия платы, больше переделывать не буду.
На данный момент собираюсь заказывать такую же, но с двумя БП.
Второй БП настраиваемый.

Контроллеров с ТТЛ больше нет и не будет

Купить можно тут.

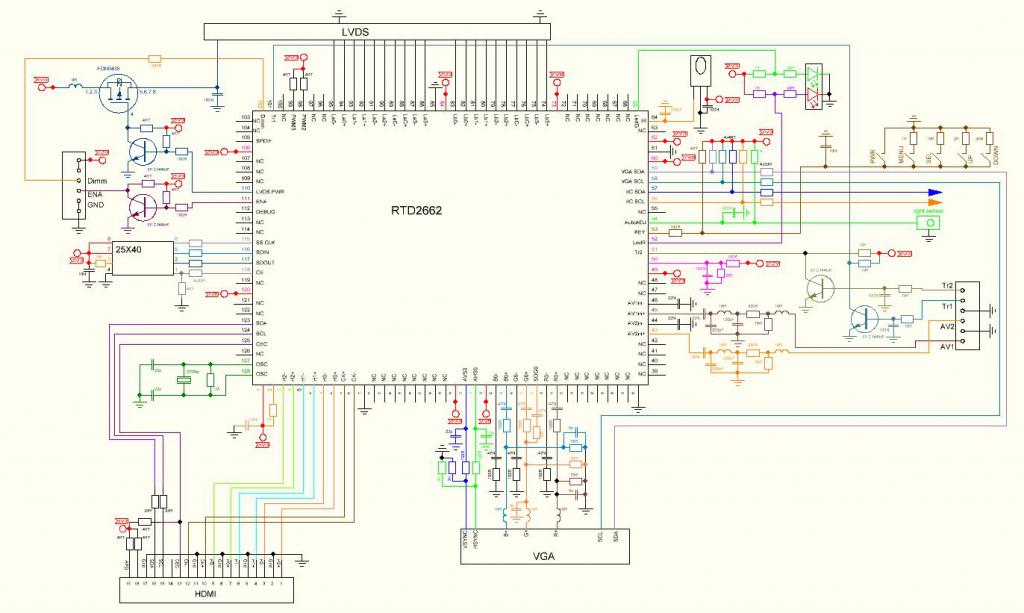

Добавленная схема в моей небольшой доработке, но в принцине и к чинскому подойдет. Блок питания не рисовал, может со временем....
Миниатюры
Нажмите на изображение для увеличения
Название: Top.jpg
Просмотров: 403
Размер:	99.5 Кб
ID:	48069   Нажмите на изображение для увеличения

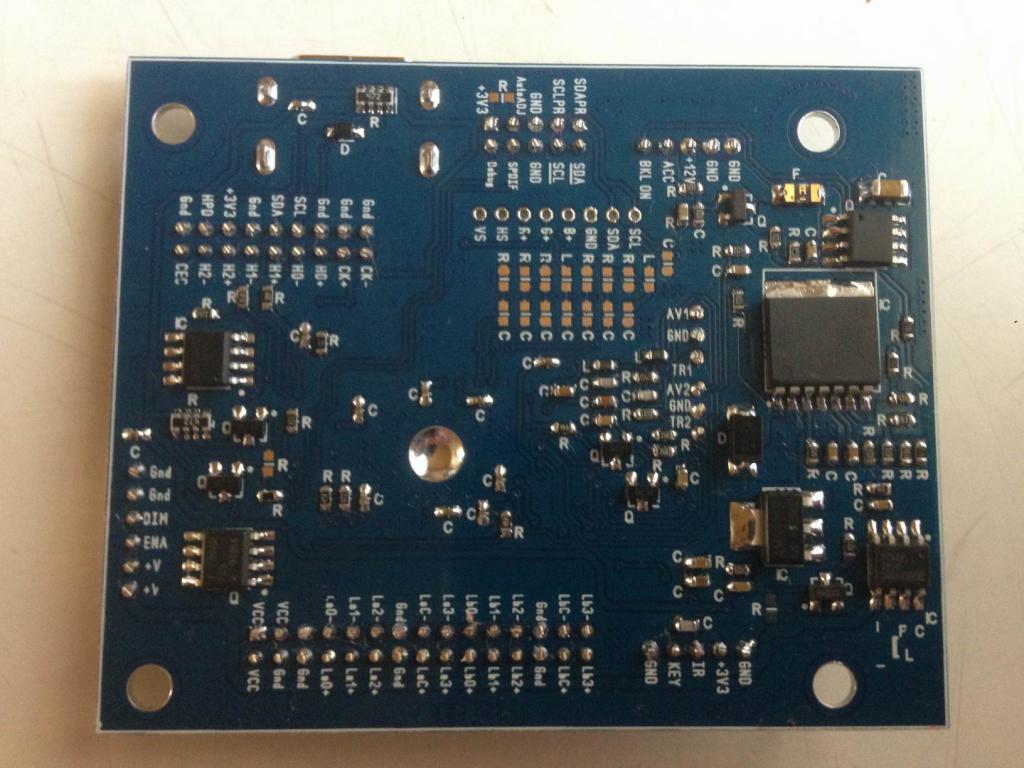

Название: Bottom.jpg
Просмотров: 338
Размер:	100.3 Кб
ID:	48070   Нажмите на изображение для увеличения
Название: Схема.jpg
Просмотров: 862
Размер:	79.2 Кб
ID:	48071   Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 301
Размер:	57.2 Кб
ID:	48432   Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 285
Размер:	62.5 Кб
ID:	48433

Нажмите на изображение для увеличения

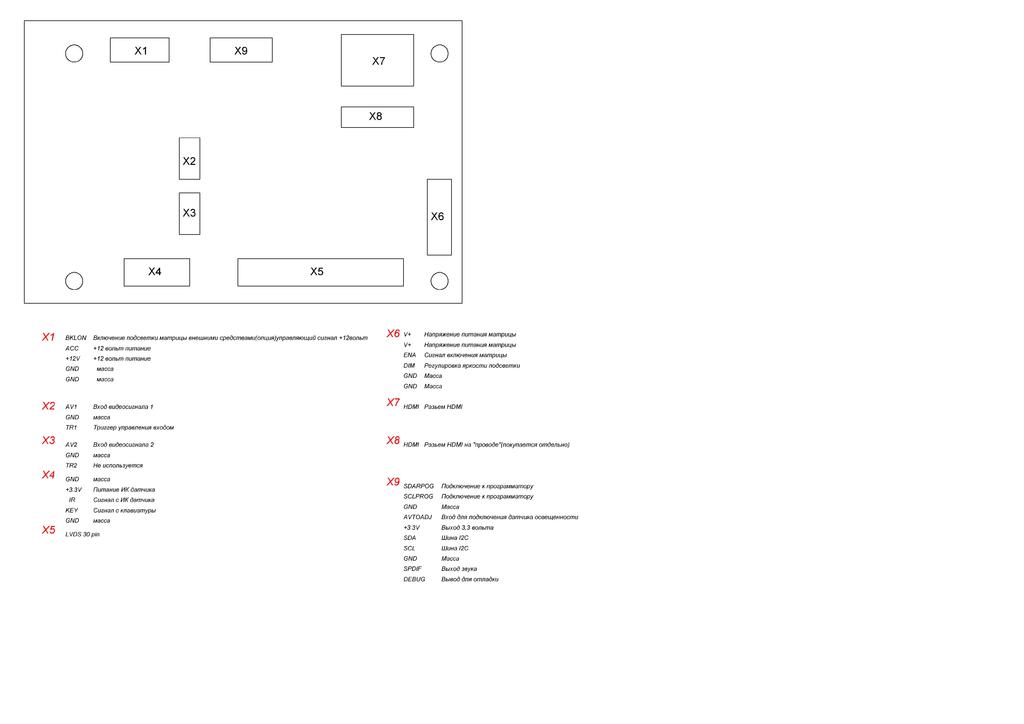

Название: Разьемы.jpg
Просмотров: 177
Размер:	27.4 Кб
ID:	50063
Вложения
Тип файла: zip Схема.zip (473.1 Кб, 366 просмотров)
Тип файла: zip Разьемы.zip (165.5 Кб, 103 просмотров)

Последний раз редактировалось basurman; 04.08.2018 в 04:06.
basurman на форуме   Ответить с цитированием
Старый 25.10.2015, 18:07   #2
SiC20101
Пользователь

Аватар для SiC20101

Регистрация: 01.04.2015
Город: Кашира
Регион: 50, 90, 150
Машина: Honda Civic
Сообщений: 66
SiC20101 is on a distinguished road
По умолчанию

Я так понимаю вы делаете свой контроллер.? Если да то хотелось бы видеть 2 выхода камер с управлением АСС.( одна задний ход другая обгона) ну и hdmi парочку вместо одного(для включения нескольких устройств)
__________________
съем мозг чайной ложкой.... извиняюсь
SiC20101 вне форума   Ответить с цитированием
Старый 25.10.2015, 18:13   #3
basurman
Super Moderator

Аватар для basurman

Регистрация: 19.07.2011
Возраст: 47
Город: Нижегородские болота
Регион: 52
Сообщений: 1,801
basurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond repute
По умолчанию

Про камеры все написано, про второй Хдми не уверен, скольким пользователям он нужен? Трассировка и так очень плотная. Если люди поддержат, буду думать.
__________________
ВСЕ ДЛЯ АРДУИНО
basurman на форуме   Ответить с цитированием
Старый 25.10.2015, 18:15   #4
YAM1966
Гуру

Аватар для YAM1966

Регистрация: 01.06.2013
Возраст: 52
Регион: Украина
Машина: Toyota Fortuner 4.0
Сообщений: 1,914
YAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud ofYAM1966 has much to be proud of
По умолчанию

ИМХО VGA уже не актуален, лучше RGBs, RGsB, а ноги I2C которые туда шли вывести наружу и использовать как RXD/TXD для внешнего управления/мониторинга (они на этих же пинах).
Все же лучше чем городить слэйв I2C шину.

p.s.
Защитные диоды на HDMI ИМХО тоже не нужны, они должны защищать от статики в принципе, а механическая конфигурация разъема всегда сначала подключает землю, а потом сигнальные цепи. Даже у именитых брендов их просто не ставят на плату, а тут и так места под завязку.
YAM1966 на форуме   Ответить с цитированием
Старый 25.10.2015, 18:19   #5
basurman
Super Moderator

Аватар для basurman

Регистрация: 19.07.2011
Возраст: 47
Город: Нижегородские болота
Регион: 52
Сообщений: 1,801
basurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond reputebasurman has a reputation beyond repute
По умолчанию

Это только опрос, насколько востребовано. Ни больше не меньше. Остальное попутно.

Как раз у именитых брендов и стырено, токо они трансиверы ставят, а мы по бедности диоды. Может и не нужно, может это вообще все бред сивой кобылы)))))))
__________________
ВСЕ ДЛЯ АРДУИНО

Последний раз редактировалось basurman; 25.10.2015 в 18:53.
basurman на форуме   Ответить с цитированием
Старый 25.10.2015, 19:29   #6
sirota
Бывалый писикарщик

Аватар для sirota

Регистрация: 27.09.2008
Город: Собянинск
Регион: 77, 97, 99, 177
Машина: шкода а5
Сообщений: 5,361
sirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant future
По умолчанию

Да нужен.
__________________
То win 10х64, то win 8.1x64

Видео регистрация на web. камеру:http://www.youtube.com/watch?v=1hPPLRBBIqc
sirota на форуме   Ответить с цитированием
Старый 25.10.2015, 20:17   #7
SiC20101
Пользователь

Аватар для SiC20101

Регистрация: 01.04.2015
Город: Кашира
Регион: 50, 90, 150
Машина: Honda Civic
Сообщений: 66
SiC20101 is on a distinguished road
По умолчанию

Насколько предположительно ценник выростет относительно Китай контроллера? Про vga я и намекал предлогая второй hdmi ИМХО нужна только цифра... ( кроме камер)
__________________
съем мозг чайной ложкой.... извиняюсь
SiC20101 вне форума   Ответить с цитированием
Старый 25.10.2015, 20:25   #8
Krysanov
Super Moderator

Аватар для Krysanov

Регистрация: 12.11.2013
Возраст: 39
Город: Горно-Алтайск
Регион: 04
Машина: lexus rx300
Сообщений: 3,010
Krysanov is a splendid one to beholdKrysanov is a splendid one to beholdKrysanov is a splendid one to beholdKrysanov is a splendid one to beholdKrysanov is a splendid one to beholdKrysanov is a splendid one to beholdKrysanov is a splendid one to beholdKrysanov is a splendid one to behold
По умолчанию

Тоже за !!!
__________________
Windows 8.1, 64 бит, iCar DS 1.7.0.60
LGA 1155 Intel Pentium G2020 (2,9/3Mb), 2x DDRIII 4Gb 1333 MHz KINGMAX, ASRock IntelB75, VGA (DVI+HDMI)+PCX16 3,0, SSD TOSHIBA OCZ tr150 на 240 GB, 2,5 Samsung SATA 1 Tb 5400 rpm, 8Mb

Установка Windows, iCarDS и всего, что необходимо для CarPC!
_________________________________________

Krysanov вне форума   Ответить с цитированием
Старый 26.10.2015, 00:22   #9
Leobor
Старший Пользователь

Регистрация: 13.05.2014
Возраст: 53
Город: Воронеж
Регион: 36
Машина: Hyundai S-Fe I
Сообщений: 772
Leobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant futureLeobor has a brilliant future
По умолчанию

Мне лично не нужен.
Но совершенно для других (не автомобильных) целей мне лично в китайском контроллере не хватает "флага" включенного входа.
Поясню. Вставляю я эту плату в телевизор вместо майнборда. Получается клевый монитор. Но звуковой тракт всего один, а видеовходов - четыре... И чтобы сделать коммутатор для 4 входов звука, необходимы "флаги" от входов видео.
__________________
Ёпть! А то ж...
Leobor вне форума   Ответить с цитированием
Старый 26.10.2015, 06:33   #10
-=zds=-
Старший Пользователь

Регистрация: 06.04.2009
Возраст: 35
Город: Владивосток
Регион: 25
Машина: Toyota CAMRY
Сообщений: 565
-=zds=- is a jewel in the rough-=zds=- is a jewel in the rough-=zds=- is a jewel in the rough
По умолчанию

Нужен конечно, я об этом уже разговаривал и с вами и с ancc, я точно возьму два. И я тоже голосую за второй hdmi, и rgbs вместо VGA
__________________
Chaser продал
forester продал
Legacy продал
Impreza GH8 идет постройка... Продал, комп забрал...
Toyota Camry 2015 07.09.18 Продал комп отдал с машиной, следующий будет полностью с ноля!
-=zds=- вне форума   Ответить с цитированием
