cherepav · 20.03.2009, 17:31

ОБЪЯСНИТЕ КАК, НУ ПОЖАЛУЙСТА!

migan · 21.03.2009, 21:14

господа если у вас познания в электронике ноль то как я вам разъжую схему подключения,

cherepav · 23.03.2009, 01:44

С управляющим сигналом понятно, с подключением не очень
Здесь читал понял что ты добросил кондеры.
А этот рисунок можешь пояснить?

migan · 23.03.2009, 23:07

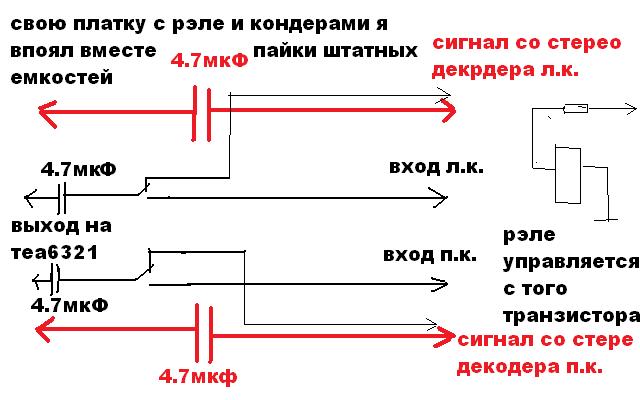

вот тут собственно схемка
комутации сигналов через рэле

migan · 05.04.2009, 20:03

господа у нас уже потеплело и появилось желание закинуть магнитолу
в авто.до этого еще зимой я разделил отдельно заднюю часть магнитолы и ее переднюю панель.дальше морда разделилась еще на две части.плата с индикатором поехала в щиток приборов.а кнопки в тонель ручника.
после замены своей магнитолы кенвуд на родную ауди дельта понял что в моем случае дельта нифига не рулит.посмотрю может тюнер будет почуствительней.

(vS) · 05.04.2009, 22:42

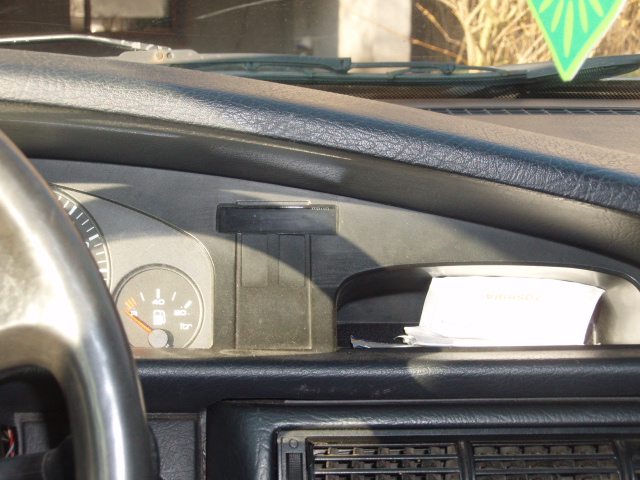

очень полезно фотографировать против солнца выключенные индикаторы, особенно, когда ни кто не знает где они.

migan · 08.04.2009, 00:35

индикатор действительно выключен хотя если бы магнитола вкл.солнце ее все равно бы засветило.позже сфоткаю в темноте.оттенок не соответствует подсветке приборов.как для первого эксперемента сойдет.

e404 · 21.05.2009, 17:11

вопрос - а зачем реле в схеме?!
если при нажатии кнопок ты итак переключаешь входы коммутатора
просто в свое время на вагеновской бете вмето АМ хотел впаять мп3-плеер и изучал возможности схемотехники майфуна
так вот по всему выходило что сигнал с трактов приемников и лентопротяга шел на коммутатор, дальше на усь
таким макаром имхо достаточно оторвать от коммутатора выход АМ-приемника, и через фильтр завести линейку

migan · 26.05.2009, 00:53

Цитата:

Сообщение от e404

так вот по всему выходило что сигнал с трактов приемников и лентопротяга шел на коммутатор,

правельно заметил.действительно сигнал с трактов приемников идет на один и тот же вход комутатора.по моему ТДА 8362.как АМ так и ФМ сигнала.на другой идет сигнал с лентопротяга.на третий по аналогии должен идти с ченжера я не углублялся.так вот рэле и разеляет сигналы АМ и ФМ перед комутатором

shun · 15.06.2009, 00:19

Привет. Ищу похожий монитор. Автор молчит. Может кто знает что это за моник? http://pccar.ru/showthread.php?t=8925
