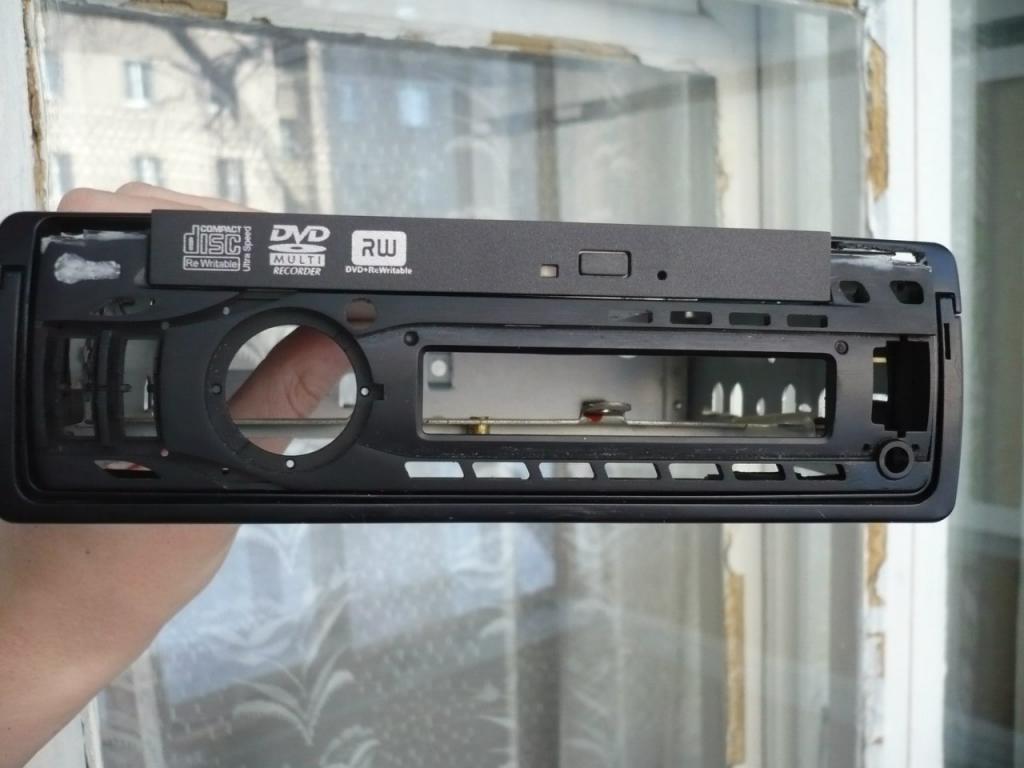

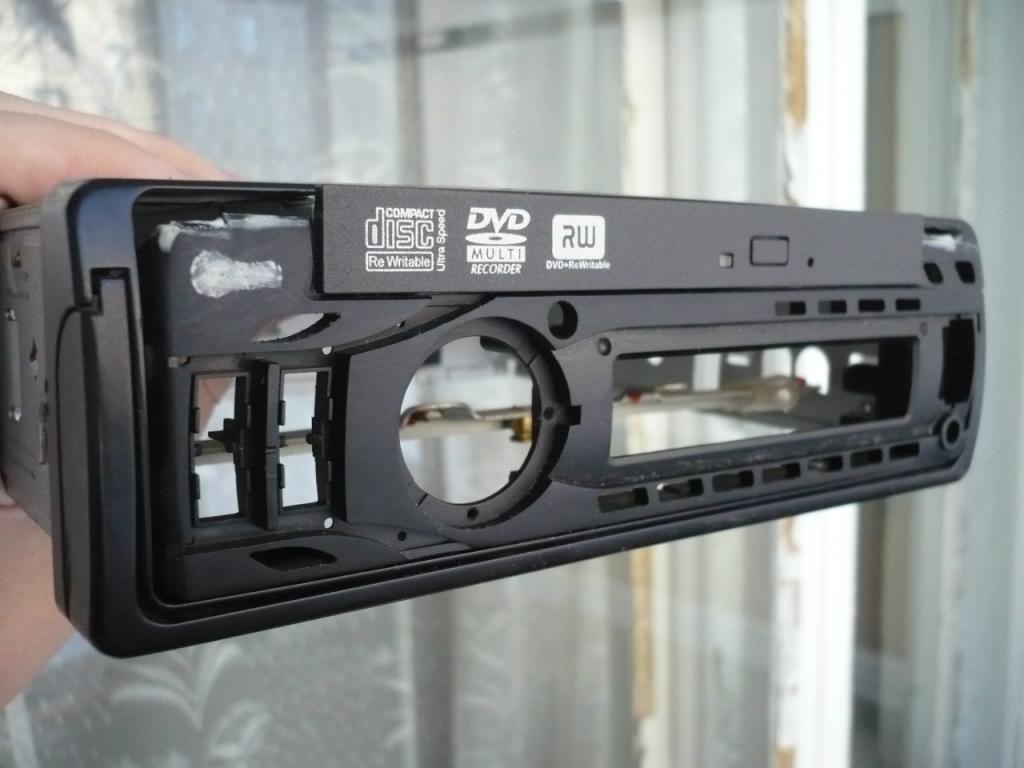

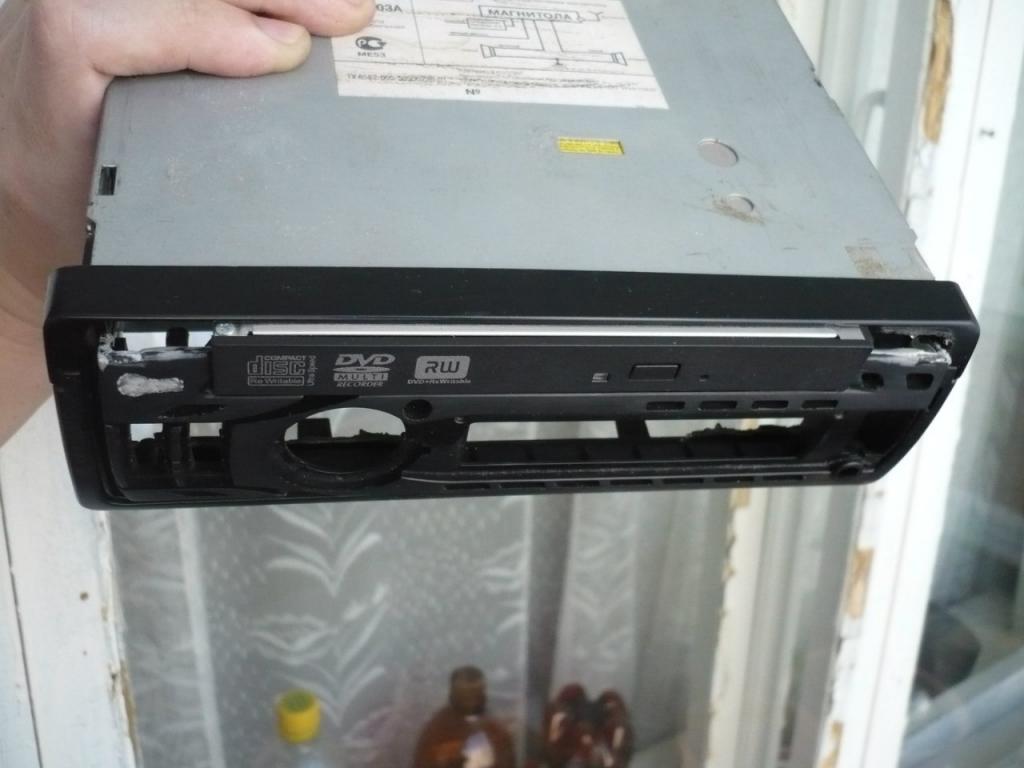

PC CAR 2 din универсальный при установки в любое авто

[496385290]

Сообщение от webnao

сдается мне это com-порт.

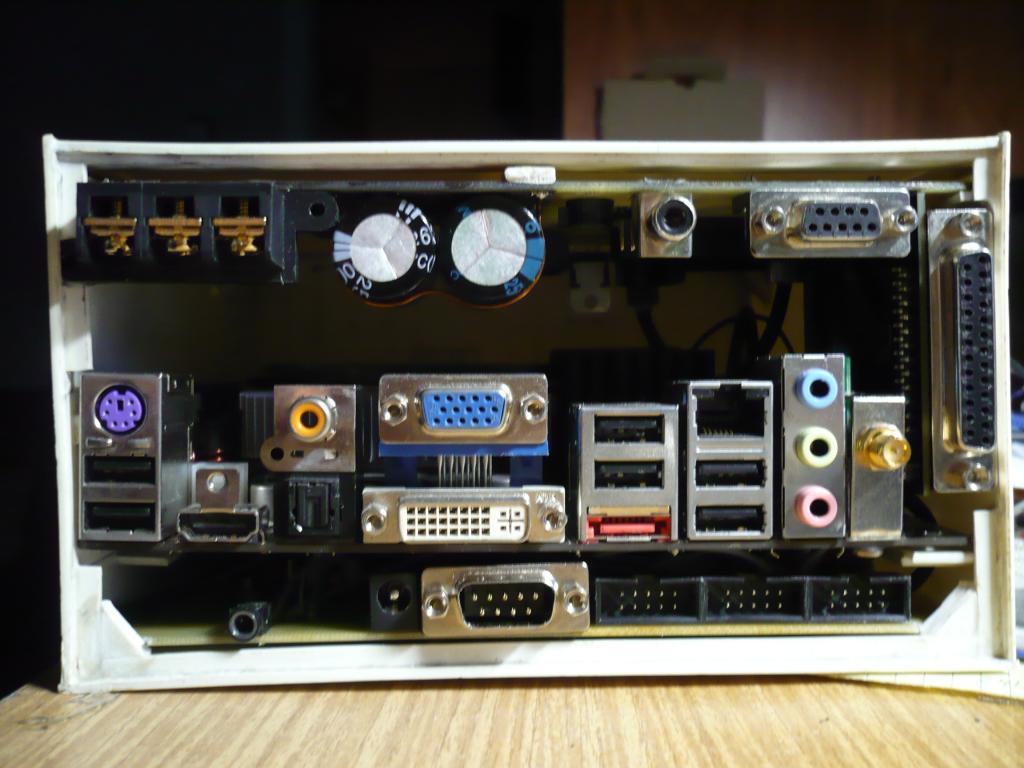

Нет это разъем от СОМ порта, только СОМ порт ПАПА а это МАМА, и он используется как периферийный, DRB-9FA. (датчик света, кнопки, +5, земля, кнопка включения, камера заднего вида)

[496385290]

Сообщение от admin

А что за VGA разьем на плате?

Это периферийный разъем, DRB-9FA

[496385290]

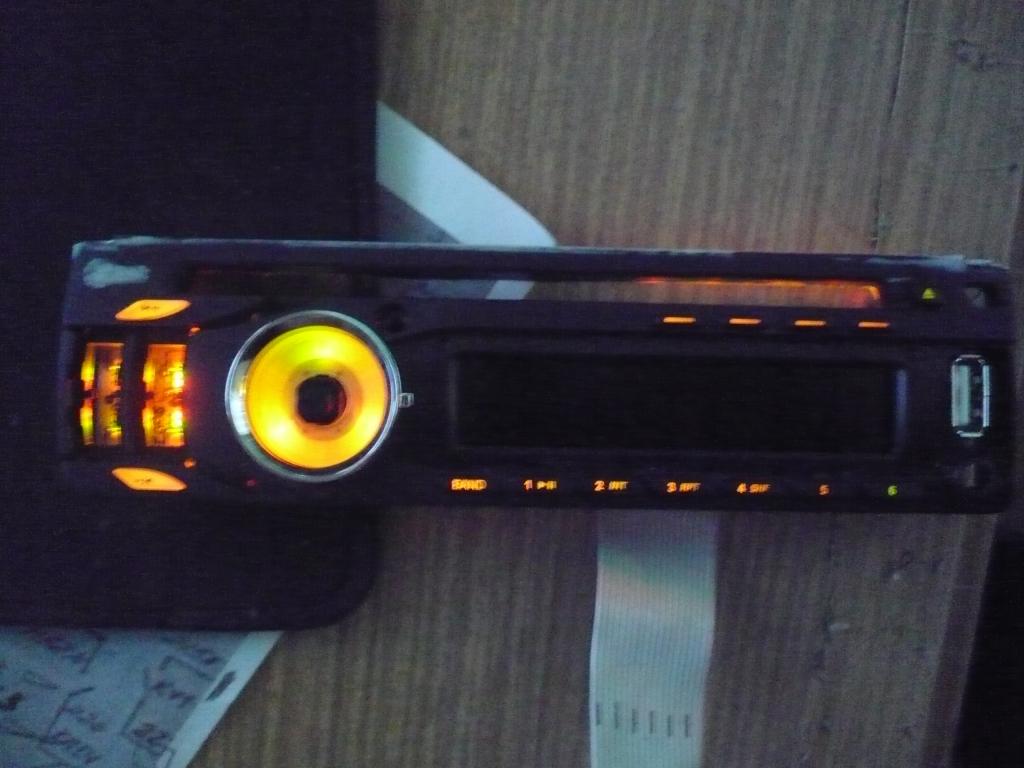

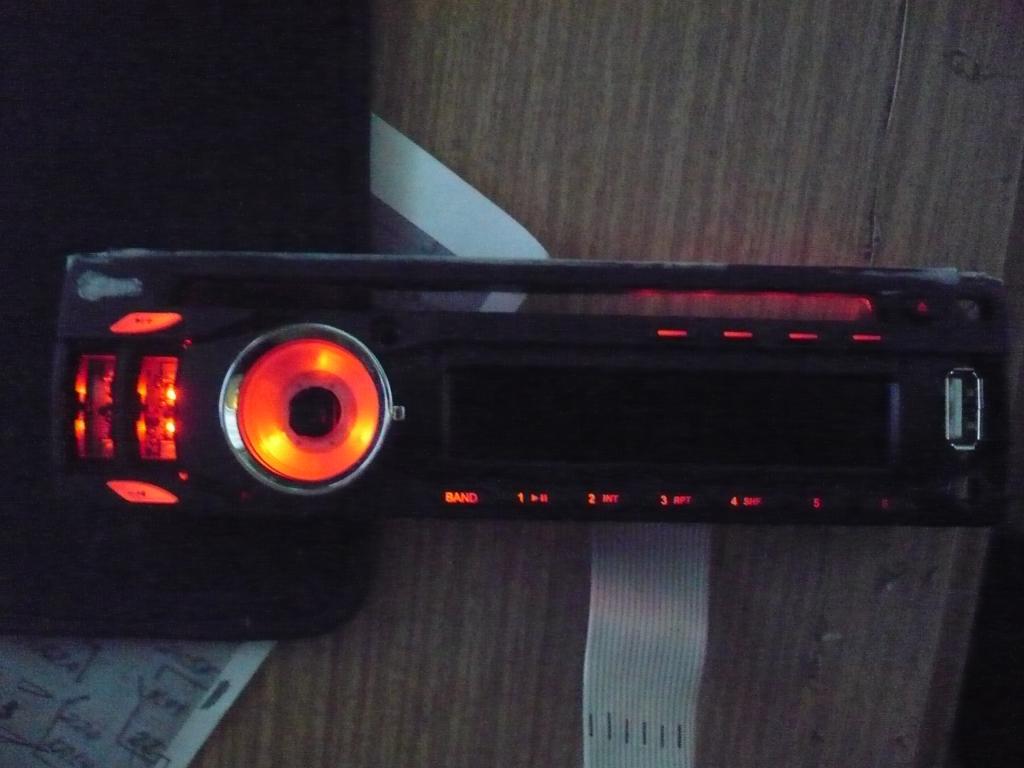

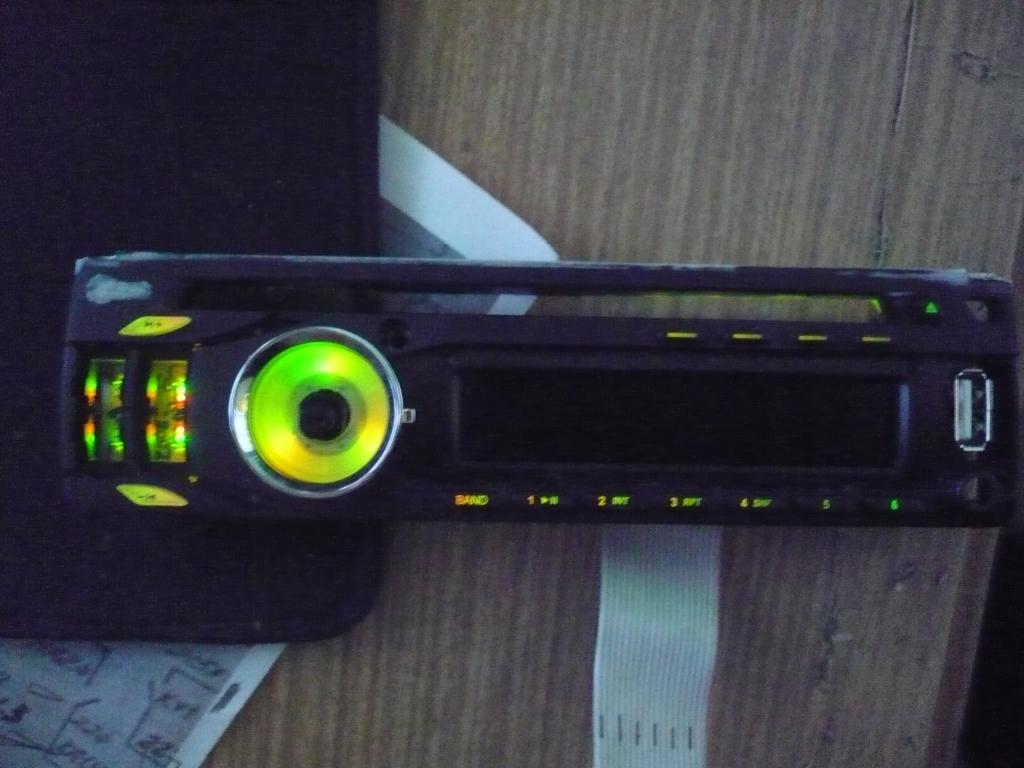

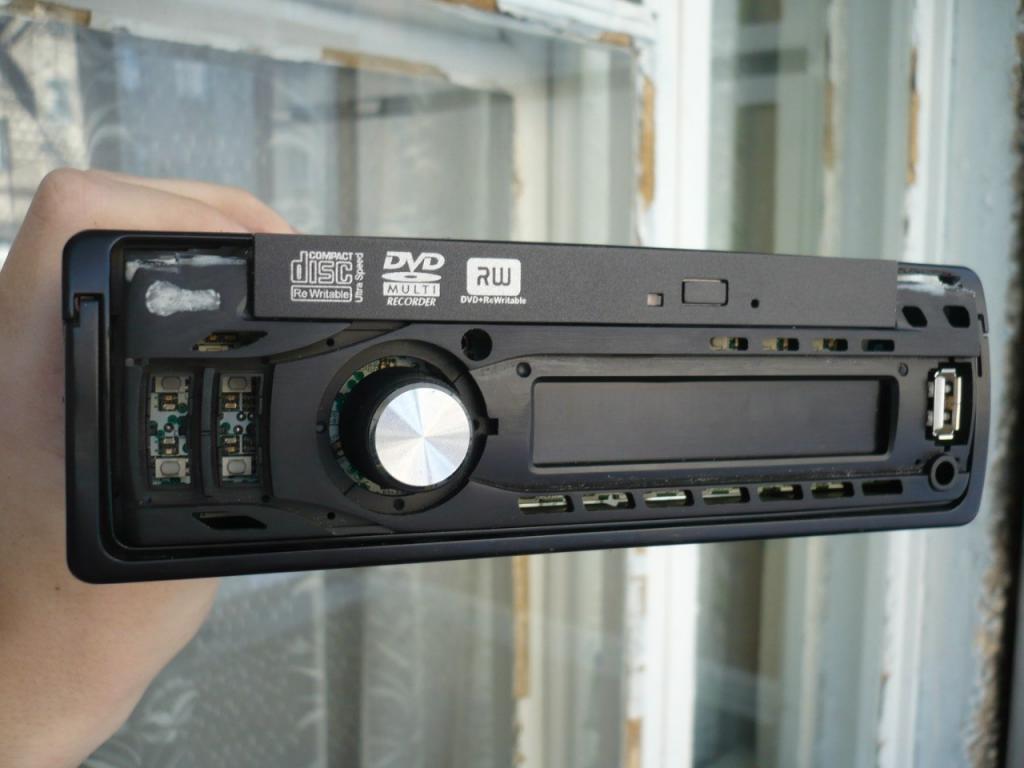

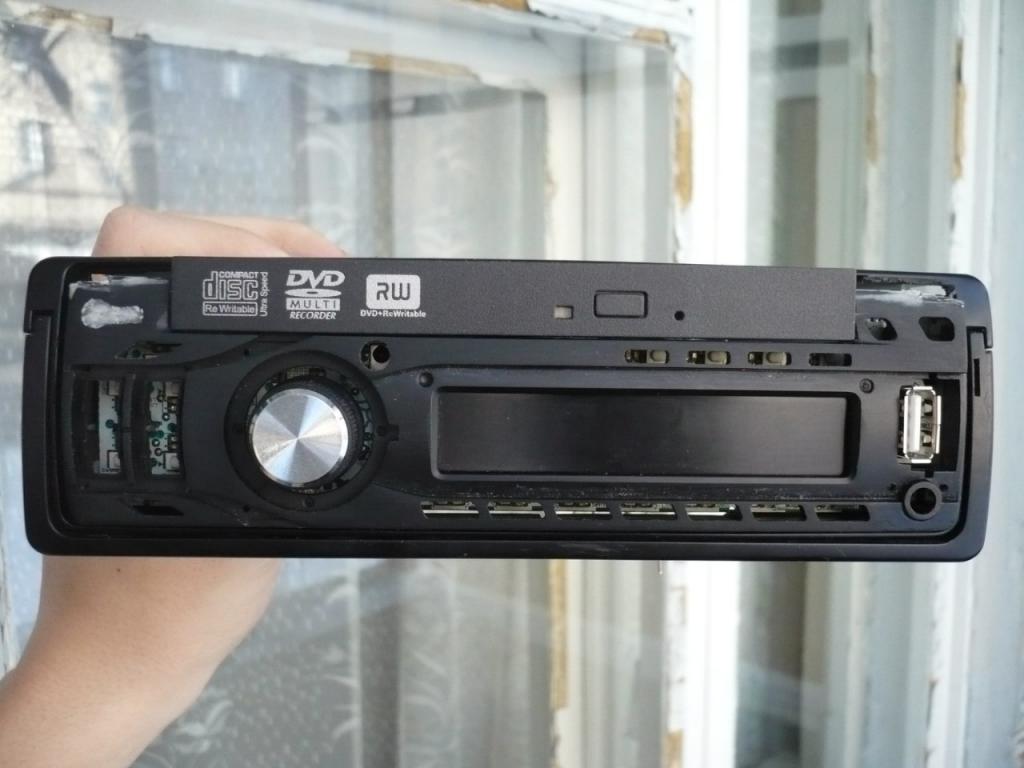

Сегодня занялся подсветкой кнопок. НА панели заводом было установлено 2 ряда светодиодов, зеленные и красные. Пришла идея сделать из этого 3 цвета. Подключено все это будет через Arduino с функцией ШИМ + транзисторы.

Пока что идет борьба с провалом при повторе цикла, не особо силен в программировании.





И видюшка короткая
http://www.youtube.com/watch?v=oM-a_VAhEXk

[alex-tex]

Добрый вечер. Расскажи, пожалуйста, как реализовал дистанционное подключение передней панельки магнитолы? Вижу шлейф типа IDE, он просто припаян или через разъемы подключено, где нашел?
Есть аналогичная потребность, а распаивать платы не хочется.

[496385290]

Сообщение от alex-tex

Добрый вечер. Расскажи, пожалуйста, как реализовал дистанционное подключение передней панельки магнитолы? Вижу шлейф типа IDE, он просто припаян или через разъемы подключено, где нашел?
Есть аналогичная потребность, а распаивать платы не хочется.

Добрый вечер. вся панель подключается через USB (стоит контроллер Arduino) Сзади будет стоять плата уже полностью распаяна с Ардуиной и остальным добром, шлейф как раз и подключается к то самой плате, пока что все на макетки. Плату не перепаивал, все сопротивления кнопок, светодиодов и монитора заводские, пришлось только дорожку энкодера, центральный контакт разрезать. Информация о компе будет передаватся на монитор как раз, есть видео могу выложить если интересно

[496385290]

Вывести данные на переднюю панель из системы компа у меня не получилось, и решил запарится на установку обычного термометра USB. Первый сделал на Attiny2313 но результата нормального не добился, там схема очень капризная по напряжению. Переделав на Atmega8 все запустилось с первого раза. Датчик d18b20, можно устанавливать до нескольких параллельно. Данные передаются по шине в комп, а там уже используются для выведения на переднюю панель. Печатку еще не сделал, все на макетке.

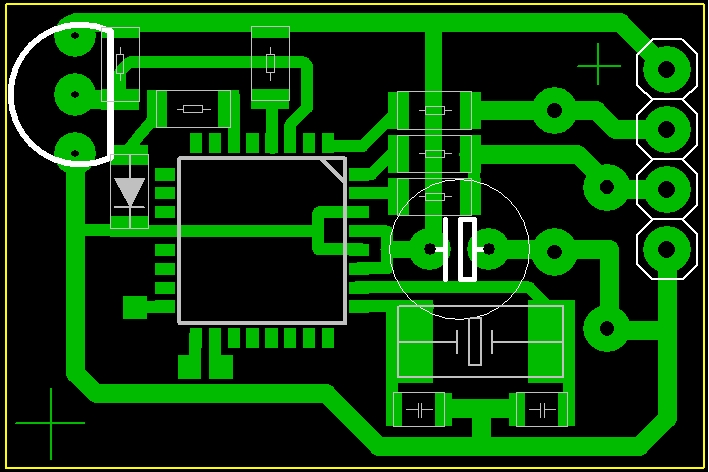

Вот сама печатка в электронке

[496385290]

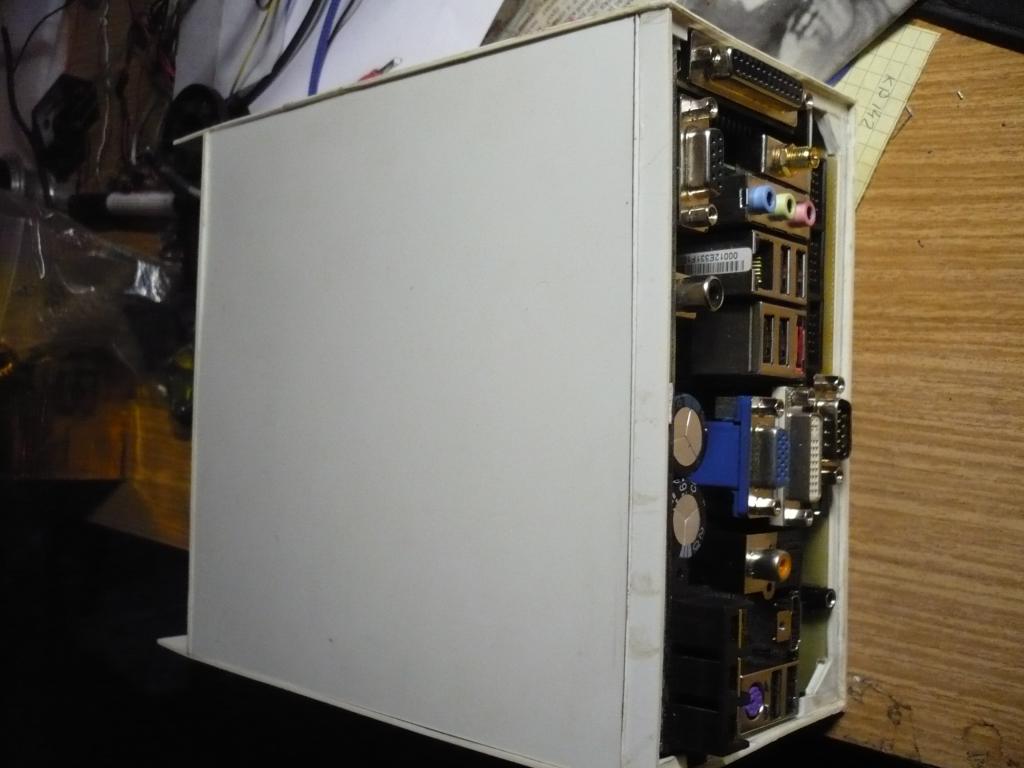

Сбор всех плат, пайка разъемов, подгон длины проводов. (установка вентиляторов не производилась)
Пока без крепежа. Временно установил платы, после крепления все встанут по уровню и параллельно друг другу))))

[496385290]

Всем добрый день

После протяженного отпуска решил продолжить. Итак:

RGB подсветка:
Снаружи
- днище
- решетка
- шильдики
- ангельские глазки

Салон
- ноги
- все органы управления (кнопки, панель приборов)
- освещение салона

Всего 2 контура на ШИМ регуляторах. В принципе из одной микросхемы можно было сделать 2 ШИМ и третий контур на обычных регуляторах, то бишь 7 цветов.

Регулировать подсветку можно 2 вариантами. Либо кнопками, либо напрямую с компа. Я кнопки из готового варианта убрал, они мне не к чему.

Цвета выбранные запоминаются, даже после снятия напряжения, все записывается в EEPROM память.

Так же регулируется яркость двух контуров.

Из оборудования:
- atmega168 (можно и atmega328) Если чуть облегчить код то и atmega8 подойдет
- 6 шт транзисторов IRLZ44Z. Если делать 3 контура то 9 шт, но можно полевики заменить и на обычные биполярные
- кнопки и/или интерфейс для РС.

Так же занес на микросхему пару эффектов. Эффект стробоскопа и полицай режим.

При желании можно переделать чтобы цвет регулировался не забитыми заранее цветами, а не посредственно регулировать оттенки (розовый, малиновый, лазурный и др.)

Наглядная схема:
