По критикуйте схему кнопки вкл.
Хочу полностью вкл/отк всю систему PCCar от АКБ. АСС M2-ITX использоваться не будет.

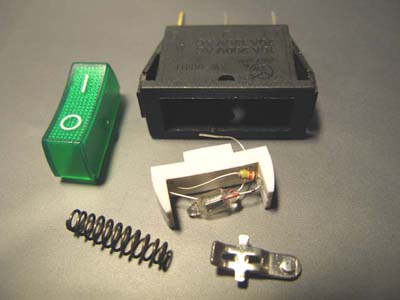

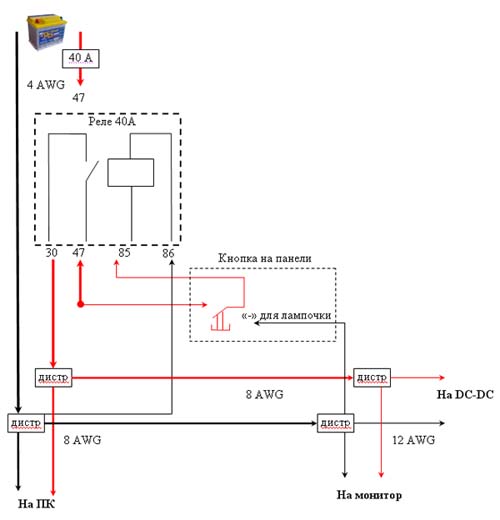

Набросал схемку, все ли правильно? Еще купил кнопку (фото 2), а она оказалась на 220В (отверстие под нее уже прорезал). Как переделать подсветку на 12В? _________________________ Мой проект: http://www.pccar.ru/showthread.php?t=9730 |
|
|
|
09.10.2009, 11:38
|
#2 |
|
Новый Пользователь
 Регистрация: 23.01.2009
Возраст: 55
Город: Худжанд, Таджикистан
Регион: другой - для добавления сообщить fronter'e
Машина: 1995\Opel\Omega B
Сообщений: 11
|
Лампочку заменить на светодиод. Резистор заменить на номинал ~ 1KОм
Можно чуть меньше, но с 1КОм дольше прослужит  |
|
|
|
|
09.10.2009, 12:05
|
#3 |
|
Бывалый писикарщик

Регистрация: 06.09.2007
Город: Питер
Регион: 78, 98
Машина: Тойота РАВ4, ХА50, 2021.
Сообщений: 3,085
 |
да соб-но нечего критиковать..
 )Разве что - у тебя не кнопка, а переключатель Насчет с/диода - все верно - как раз 1Ком и нужен - немного недопитать с/диод чтобы не сгорел. Но и 800ом хватает |
|
|
|
|
09.10.2009, 14:01
|
#4 |
|
Старший Пользователь
 Регистрация: 22.08.2007
Возраст: 45
Город: Верхняя Салда
Регион: 66, 96
Машина: 2001\Toyota\Corolla
Сообщений: 354
|

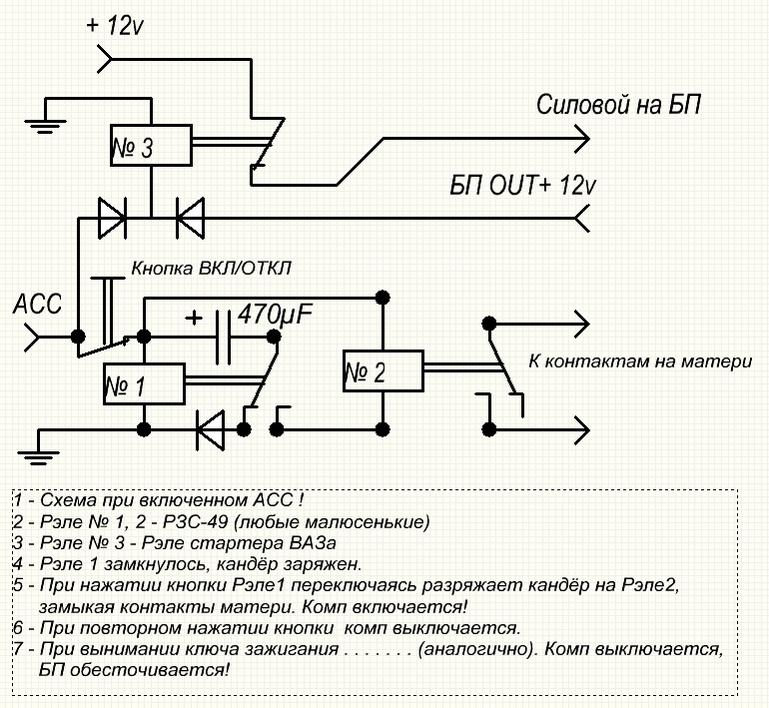

 ждать каждый раз, пока всё завершиться и вырубать?Верхняя часть схемы как раз с твоим реле + диод шотка !
__________________
Мой проект - http://pccar.ru/showthread.php?t=5969 Комп - БП-G39, AsusP5PE-VM, CPU-Intel 2.2Ггц, ОЗУ-1Гб, HDD - Hitachi 2.5" 160Gb, Audygi 2, LILLIPUT GL629, Камера-RV-C270E. Фронт - Steg K2/01 на Focal 165 VR. Саб - ЗЯ .......... пока курит
|
|
|
|
|
09.10.2009, 21:10
|
#5 |
|
Старший Пользователь
Регистрация: 06.07.2009
Возраст: 51
Город: Москва (Медведково)
Регион: 77, 97, 99, 177
Машина: Nissan Almera Classic 06
Сообщений: 91
|
Спасибо за подсказку, переделаю. Диод, если я правильно понимаю на 3В.
АСС не задействую специально, чтобы компом управлять самому. Более того - этот переключатель только включает питание от АКБ, а комп включается кнопкой Power. Сделано специально, иногда езжу не далеко по знакомым маршрутам и комп включать не планирую (по крайней мере пока нет нормального радио). А монитор должен быть запитан, чтобы выводить сигнал с парковочной камеры. _________________________ Мой проект: http://www.pccar.ru/showthread.php?t=9730 |
|
|
|
|
10.10.2009, 10:06
|
#6 |
|
Старший Пользователь
Регистрация: 22.08.2007
Возраст: 45
Город: Верхняя Салда
Регион: 66, 96
Машина: 2001\Toyota\Corolla
Сообщений: 354
|
дак ты и задействуй АСС (верхняя часть схемы) после завершения работы, подпитки на РЕЛЕ исчезнут и комп полностью обесточится! А как тока воткнёш ключ, он готов включится (ждёт нажатия кнопки, тут как хочеш)
__________________
Мой проект - http://pccar.ru/showthread.php?t=5969 Комп - БП-G39, AsusP5PE-VM, CPU-Intel 2.2Ггц, ОЗУ-1Гб, HDD - Hitachi 2.5" 160Gb, Audygi 2, LILLIPUT GL629, Камера-RV-C270E. Фронт - Steg K2/01 на Focal 165 VR. Саб - ЗЯ .......... пока курит
|
|
|
|
|
12.10.2009, 13:43
|
#7 |
|
Moderator
Регистрация: 23.03.2008
Возраст: 54
Город: Москва, Нагорная
Регион: 77, 97, 99, 177
Машина: Mitsubishi Lancer-X
Сообщений: 2,096
|
Можно еще вот так:
 > верхнее по схеме положение переключателя SW1 - компьютер включен постоянно > среднее по схеме положение переключателя SW1 - компьютер выключен постоянно > нижнее по схеме положение переключателя SW1 - включение/выключение компьютера управляется ACC |
|
|
|
|
12.10.2009, 22:51
|
#8 | |
|
Пользователь
 Регистрация: 12.05.2007
Возраст: 50
Город: Н-ТАГИЛ
Регион: 66, 96
Машина: 1994 LEXUS GS300
Сообщений: 51
|
Цитата:
|
|
|
|
|
|
12.10.2009, 23:18
|
#9 | |
|
Moderator
Регистрация: 23.03.2008
Возраст: 54
Город: Москва, Нагорная
Регион: 77, 97, 99, 177
Машина: Mitsubishi Lancer-X
Сообщений: 2,096
|
Цитата:
 Ммм-даа... наверное... прекольно... |
|
|
|
|
|
