Простой USB HID контроллер 4-й версии под Windows или Android/Linux


Контроллер обладает следующими возможностями и содержит:

• встроенный источник питания 12/5В до 1А с возможностью полного программного отключения при отсутствии АСС (при этом ток потребления от BAT = 0);
• имеет входы BAT для постоянного питания и ACC для управления включением-выключением;
• имеет выход для питания внешних устройств 5В (5В на нем присутствует пока включен контроллер);
• имеет управляемый выход для питания внешних устройств 5В (выдачей 5В можно управлять с помощью событий);
• 4 канала для подключения резистивных кнопок руля или внешних кнопок, джойстиков... (до 15 кнопок на канал);
• имеет 2 канала аналоговых выходов для управления штатными магнитолами имитирующими нажатие резистивных кнопок (выходное напряжение 0...5В);
• содержит 2 выхода типа открытый коллектор с током до 500mA для управления кнопкой включения планшета, тв-бокса, либо внешним реле или выдачи ИК кода...;
• имеет 6 цифровых входов/выходов общего применения с защитой (выходное напряжение 0...3.3В, последовательно резистор 330 Ом). Из них 2 шины - UART (для подключения UART GPS приемника....);
• любая из 11 ножек контроллера может быть использована для генерации события по указанному уровню и необходимому таймауту;
• поддерживает 4-х проводные резистивные тачпанели. Для перехвата тачпанели у штатной системы имеет внешнюю плату мультиплексора. Она выполнена на плате 25x20мм с кабелем 20 см и всеми необходимыми разъемами для подключения в разрыв без пайки;
• поддерживает мультитач жесты на обычной резистивной тачпанели (информация);
• можно подключить 2 цифровых энкодера с программным предделителем;
• может эмулировать 2 цифровых энкодера;
• имеет 2 линии аналогового входа 0...18В с возможностью отслеживания любых изменений и выдачи любых реакций на них;
• поддержка шины Toyota/Lexus IEBUS (AVC-LAN) для эмуляции внешнего навигатора, внешнего DVD и CD чейнджера, управления штатным усилителем Toyota/Lexus без штатного головного устройства, чтения кнопок по шине, управления с родного тача головных устройств...;
• поддерживает шину BMW iBUS;
• поддерживает управление с джойстиков iDrive от BMW по CAN (работающих на скоростях 100KBit/s или 500KBit/s);
• поддерживает джойстики iDrive с тачпадом по CAN;
• поддержка HID CDC для UART GPS приемников или других устройств;
• поддерживает протоколы внешних навигаторов для головных устройств ALPINE, KENWOOD, PIONEER;
• поддерживает подключение и управление внешними навигационными блоками GARMIN, PHANTOM, KENWOOD и т.д.;
• любая из 11 ножек контроллера может быть настроена для приема ИК посылок по протоколам NEC, JVC, RC5, SONY, SAMSUNG, APPLE как с прямой, так и с инверсной кодировкой (см. на вкладке ИК вход);
• любая из 13 ножек контроллера может быть настроена для передачи ИК посылок по протоколам NEC, JVC, RC5, SONY, SAMSUNG, APPLE как с прямой, так и с инверсным выходом (для ALPINE например) только огибающая без несущей;
• поддерживает PS2 тачпад от Synaptics;
• поддерживает работу с блоком кнопок и джойстика от HONDA ODYSSEY;
• поддерживает работу по CAN кнопок руля для Opel Astra J по ее шине GMLAN;
• поддерживает работу по CAN кнопок руля для Mercedes CLK 320 W209;
• поддерживает работу по CAN кнопок руля для VW MKV GTI;
• поддерживает работу по CAN кнопок руля для Volvo;
• поддерживает работу по CAN кнопок руля для VW GOLF7 и Citroen C5 X7 (с 2008г.);
• поддерживает работу по шине comfort CAN для AUDI RNS-E;
• в версии для CAN встроен CAN логгер;
• поддерживает шину GaNet для Acura RDX/MDX + вывод данных климата через Serial Manager и использование джойстика, видео;
• поддерживает кнопки на шине LIN для Opel Astra J и Opel Insignia, Citroen C5 X7 (с 2008г.);
• поддерживает управление через Serial Manager. Реакция Serial. Вывод номера источника или его имени через Serial;
• поддерживает управление через блютуз модуль с SPP-C профилем через Serial Manager;
• реализован ИК сниффер для добавления любого ИК пульта. Включается командой i2 в терминале;
• полная поддержка (включая энкодер сзади) под рулевого джойстика от Renault на 6 кнопок и на 9 кнопок;
• поддерживает автономную работу кнопок руля AUDI А6С7, А7, А8 4Н (AUDI А4В8, А4В9, Q7) с 2012г. по шине LIN включая подогрев;
• для подключения имеет разъем микро-USB + возможность припайки внешнего кабеля USB (питается контроллер только от BAT);
• может быть внутрисхемным программатором SPI FLASH для скалера RTD2662 (в конце шапки);
• размер платы 50x65мм

Комплект состоит из собранной платы контроллера, разъемов с контактами, платы мультиплексора с кабелем и разъемом, 4-х проводный FPC шлейф длиной 20 см для подключения к штатной схеме тачпанели.

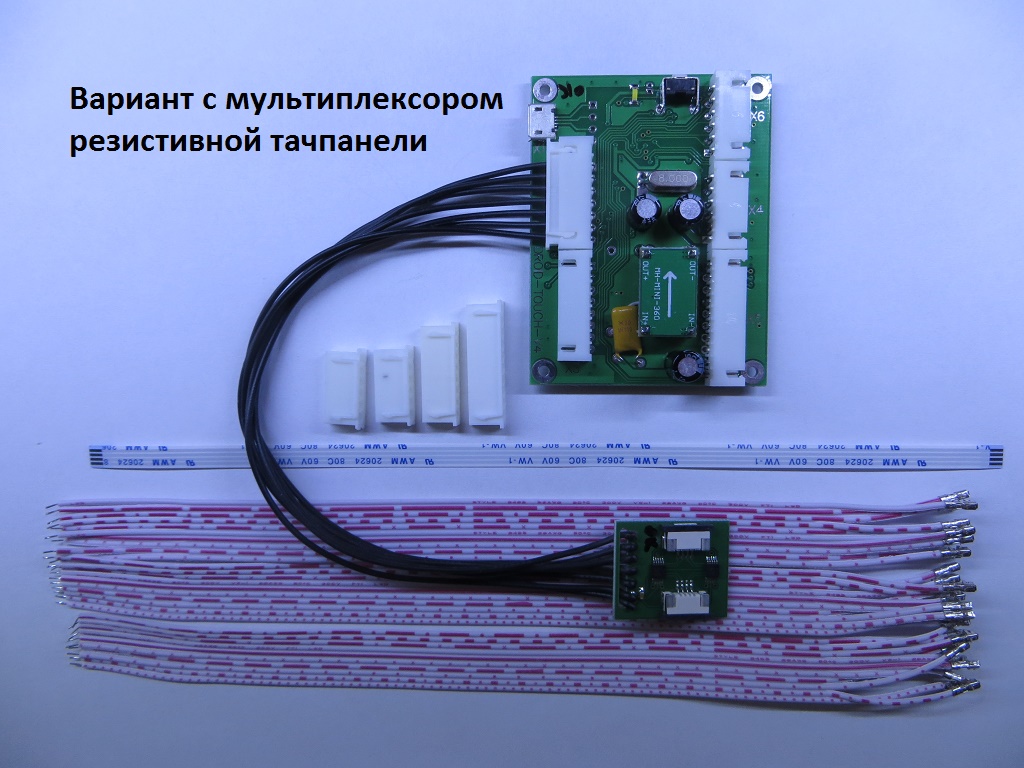

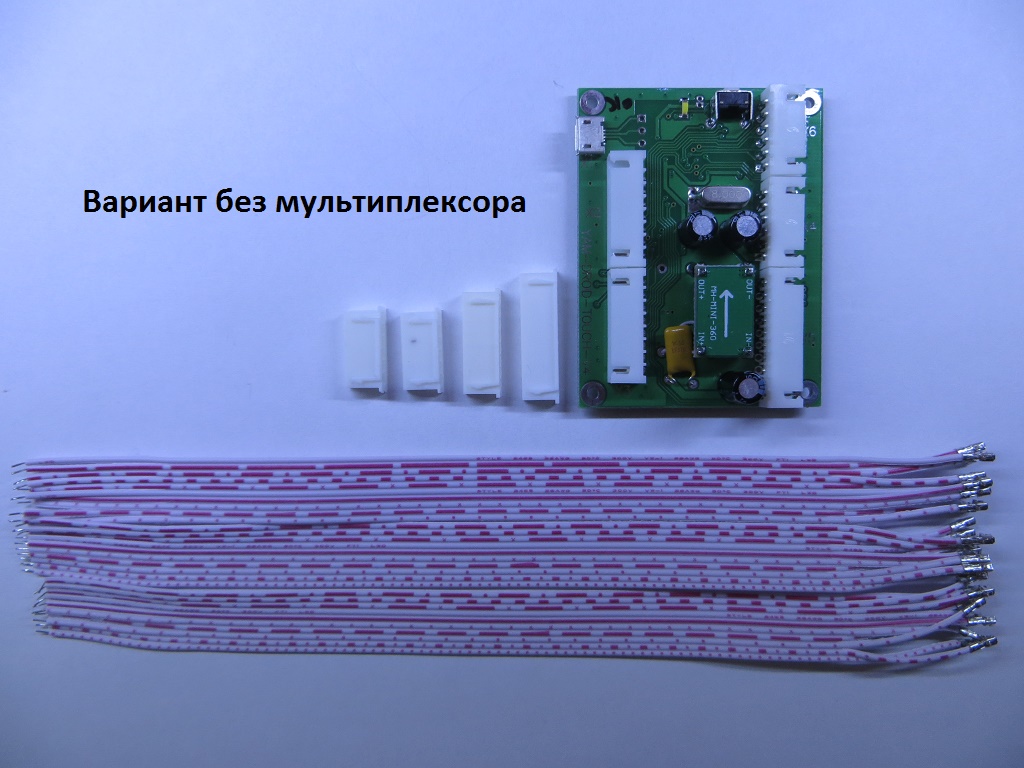

Вложение 46529Вложение 46530

Для тех, у кого нет места для платы мультиплексора рядом со штатным тачем могу доукомплектовать 2-мя разъемами FFC(как на плате мультиплексора) и еще одним 4-х проводным FPC шлейфом длиной 20 см.

При заказе уточняйте тип шлейфа тачпанели, варианты:
- 4-х контактный шлейф с шагом 1мм (если не уточняете, то идет по умолчанию);
- 8-контактный шлейф с шагом 1мм;
- 8-контактный шлейф с шагом 0.5мм и такой-же разъем на плате мультиплексора вместо 4-х контактного с шагом 1мм.

Полное описание, программное обеспечение и обсуждение находится тут.

Цена контроллера версии 4 без мультиплексора тачпанели 40$
Мультиплексор тачпанели +5$
Доставка +6$ (или за Ваш счет)

Для заказа обращайтесь в личку.
