Старый 02.01.2018, 12:20   #1
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 55
Город: Санкт-Петербург
Регион: 78, 98
Машина: Mitsubishi Lancer X
Сообщений: 2,312
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию DC-DC на MP1584

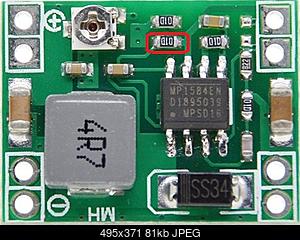

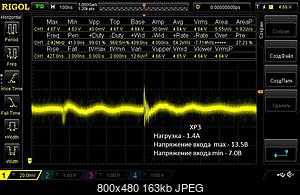

Модуль построен на микросхеме MP1584 step-down-регуляторе. Полностью готовое решение для использования "из коробки". На мой взгляд на сегодня одно из лучших решений для организации питания для планшетов с током нагрузки до 1.5А (с дополнительным охлаждением до 2.8А). Габариты 17 мм х 22 мм. Эти DC-DC модули держат "просадку" напряжения до 6.5-7.0В при нагрузке в 1.5А, что положительно сказывается на работе во время кручения стартером. Температурный тест модуля. При нагрузке выше 1.5А требуется дополнительное охлаждение (радиатор). Рекомендации по использованию модуля. Вариант установки модуля внутри планшета можно посмотреть здесь.
Подстроечный резистор очень "чувствительный", увеличение напряжения на выходе происходит если вращать против часовой стрелки.
Модуль имеет встроенную защиту от короткого замыкания, но абсолютно не защищен от "переплюсовки" входного напряжения - моментально "выгорает". По качеству выходного напряжения нареканий не вызывает (при использовании в качестве питания для планшетов и периферии "шумов" нет). Если производитель модуля использовал достаточно качественные компоненты, то во включённом состоянии без нагрузки при входном напряжении до 15V и выходном до 5V пульсации на выходе не выше 20mV. При таких же параметрах входного и выходного напряжений и с нагрузкой в 1,5А пульсации на выходе до 40mV (повторю: зависит от качества элементов на модуле). Рекомендую использовать отдельные модули - один для питания планшета и один для HUB-а. Собственное потребление во включённом состоянии без нагрузки находится в диапазоне от 200 µA до 300 µA (микроампер!) и зависит от производителя модуля. Если планшет правильно подготовлен и имеет своё собственное потребление в режиме "сна" 2-5мА (у некоторых пользователей, Nexus 7 имеет именно такое потребление как это сделать), то "связка" с модулем на MP1584 будет идеальным решением.

Нажмите на изображение для увеличения
Название: step-down-converter-mp1584en.jpg
Просмотров: 748
Размер:	86.3 Кб
ID:	48926 Нажмите на изображение для увеличения
Название: serg2.jpg
Просмотров: 500
Размер:	162.5 Кб
ID:	48927

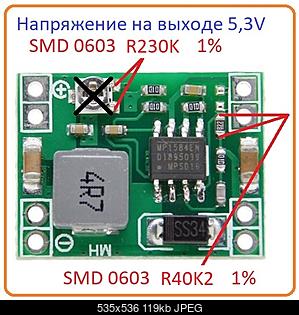

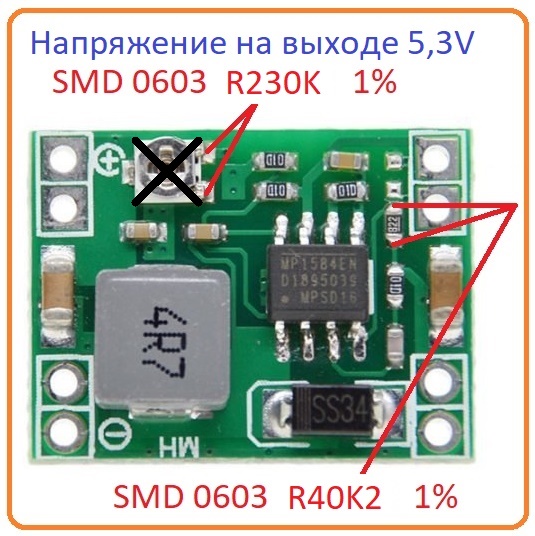

Для получения на выходе фиксированного напряжения 4.4V для питания планшета и напряжения 5,3V для HUB-а нужно заменить подстроечный резистор на постоянное сопротивление и поменять ещё один, как на рисунках ниже.
Нажмите на изображение для увеличения
Название: MP1584-1.jpg
Просмотров: 551
Размер:	119.5 Кб
ID:	51303 Нажмите на изображение для увеличения
Название: MP1584-12.jpg
Просмотров: 512
Размер:	119.1 Кб
ID:	51304
Резисторы нужны прецизионные с точностью 1% (лучше 0,1%).

Ниже варианты подбора выходного напряжения (резистор с бóльшим номиналом ставится вместо подстроечника):
4,35V (120К/27К)
4,43V (150К/33К)
4,44V (82К/18К)
4,56V (47К/10К)
4,58V (43К/9.1К)
4,60V (39К/8.2К)
4,90V (200K/39K)
5,30V (62К/11К)
5,32V (220К/39К)

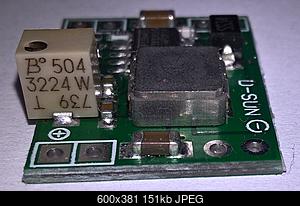

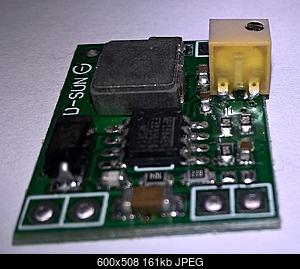

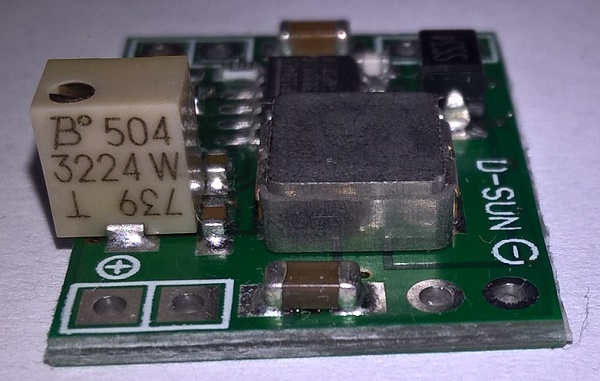

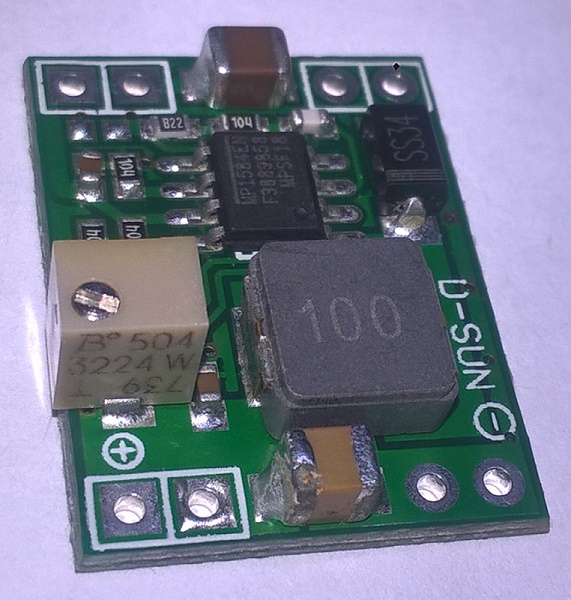

Или поменять только один подстроечный резистор на многооборотный металлокерамический SMD 3224W 504 (последние цифры означают, что сопротивление подстроечника 500К). Этот вариант позволит осуществлять более тонкую настройку выходного напряжения. К тому же технология "кермет" по которой изготовлены эти потенциометры отличается высокой надёжностью и "стабильностью характеристик при самых неблагоприятных условиях окружающей среды" источник, что неоднократно подтвердилось на практике их использования в составе блоков питания.

Нажмите на изображение для увеличения
Название: МР15.jpg
Просмотров: 493
Размер:	150.8 Кб
ID:	51307 Нажмите на изображение для увеличения
Название: МР151.jpg
Просмотров: 490
Размер:	160.6 Кб
ID:	51308

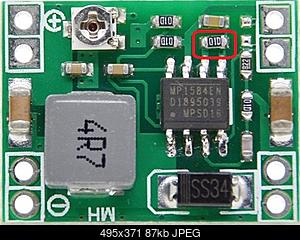

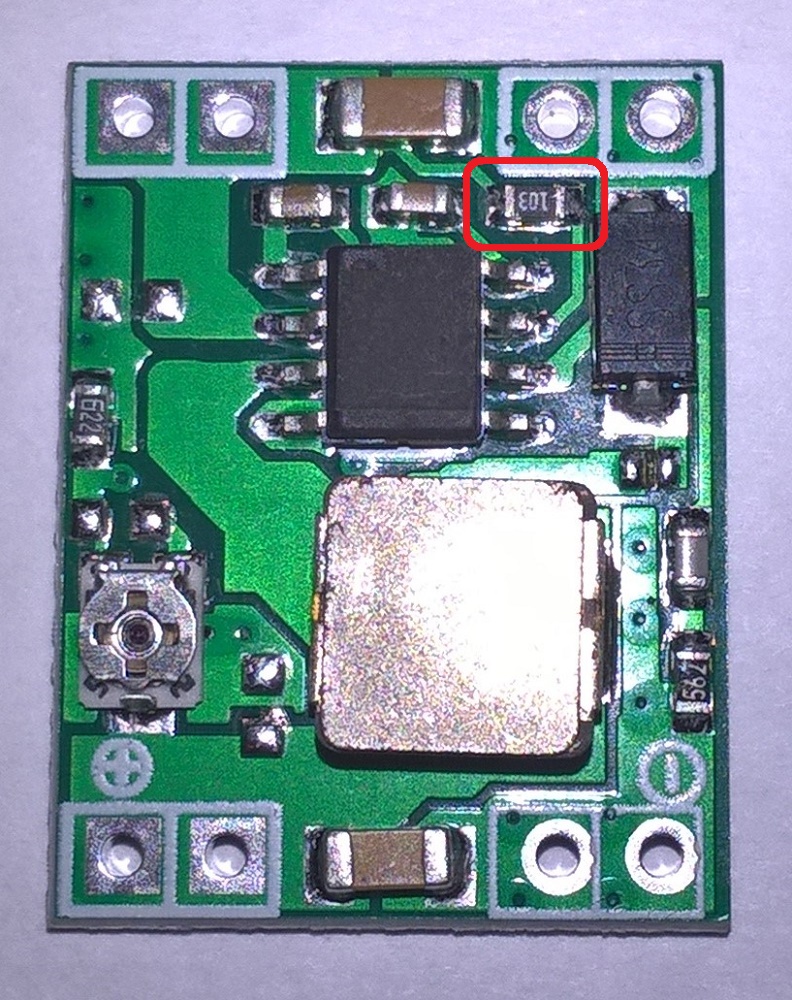

Для увеличения надёжности и стабильности в дальнейшем использовании таких модулей рекомендую заменить входной и выходной керамические конденсаторы на аналогичные по размеру 1210 с ёмкостью от 22µF на напряжение 25-50V на входе и от 47µF на 16-25V на выходе. Добавочные электролитические конденсаторы (лучше использовать полимерные твердотельные конденсаторы): на вход от 22µF на напряжение 25-50V и от 100µF на 16-25V на выходе. А так же желательно заменить индуктор, на аналогичный по размеру с током от 3-4А и индуктивностью 10-15 µH и диод Шоттки на SS54 (это максимально возможный по размеру для установки на этом модуле). Резистор, задающий частоту переключения заменить на 200К, что приведёт к установке примерно 900kHz (на "стоке" выставлена максимальная частота в 1500kHz).

Нажмите на изображение для увеличения
Название: Частота.jpg
Просмотров: 301
Размер:	86.7 Кб
ID:	51581

При этом элементы компенсации (резистор и конденсатор) на модуле менять не нужно. Ниже один из вариантов с индуктором на 10µH и заменёнными керамическими конденсаторами.

Нажмите на изображение для увеличения
Название: Модуль.jpg
Просмотров: 357
Размер:	193.6 Кб
ID:	51466

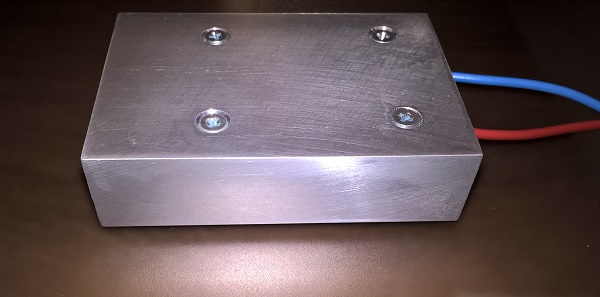

При увеличении площади платы и соответственно отвода тепла от микросхемы MP1584, а так же использовании более мощного индуктора и диода Шоттки можно увеличить ток нагрузки до 3,5А, при этом не используя радиатор охлаждения. С добавлением дополнительных элементов фильтрации реально получить очень "чистое" напряжение на выходе модуля с пульсациями не выше 30 mV при максимальной нагрузке.


__________________________________________________ ________
Ниже сравнительные тесты модулей LM2596, XL4005E без доработок:
Напряжение на входе: 13,5V
Напряжение на выходе: 4,35V
Время теста при каждом изменении нагрузки:30 мин.

LM2596

Нажмите на изображение для увеличения
Название: LM2596S.jpg
Просмотров: 303
Размер:	46.9 Кб
ID:	51544

Пульсации на выходе без нагрузки: 50mV
Пульсации на выходе нагр. 1,5А: 290 mV
Температура на микросхеме: 85С
Частота переключения:92 KHz.

Пульсации на выходе нагр. 2,0А: 310 mV
Температура на микросхеме: 98С
Частота переключения:92 KHz

Рекомендуемая длительная нагрузка: 900 mA

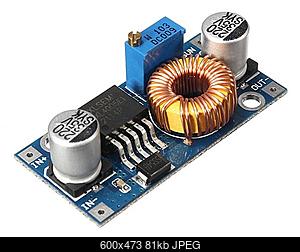

XL4005E

Нажмите на изображение для увеличения
Название: XL4005E.jpg
Просмотров: 284
Размер:	80.8 Кб
ID:	51545

Пульсации на выходе без нагрузки: 30mV
Пульсации на выходе нагр. 2,0А: 60 mV
Температура на микросхеме: 75С
Температура диода Шоттки: 83С
Температура входного электролита: 66С
Температура дросселя: 76С
Частота переключения:290 KHz.

Пульсации на выходе нагр. 2,5А: 60 mV
Температура на микросхеме: 85С
Температура диода Шоттки: 97С
Температура входного электролита: 70С
Температура дросселя: 86С
Частота переключения:290 KHz.

Пульсации на выходе нагр. 3,0А: 90 mV
Температура на микросхеме: 95С
Температура диода Шоттки: 106С
Температура входного электролита: 70С
Температура дросселя: 93С
Частота переключения:300 KHz.

Рекомендуемая длительная нагрузка: 1,8А

Что бы микросхема работала долго с заявленными параметрами, температура на её корпусе не должна превышать 65-70С.

Последний раз редактировалось skanch; 25.05.2020 в 09:49.
skanch вне форума   Ответить с цитированием
Старый 21.12.2018, 01:40   #2
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 55
Город: Санкт-Петербург
Регион: 78, 98
Машина: Mitsubishi Lancer X
Сообщений: 2,312
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

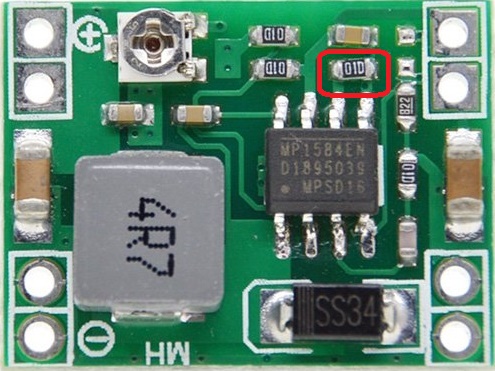

Немного добавлю информации по данному модулю. В последнее время очень часто попадаются модули у которых нет площадки под микросхемой под распайку общей массы.

Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 709
Размер:	336.3 Кб
ID:	50588

Эта площадка выполняет функцию основного теплоотвода от её корпуса. В не распаянном варианте микросхема работает не совсем правильно: понижается нагрузочная способность модуля и увеличивается нагрев всей платы и как результат при нагрузке в 1,6А температура на микросхеме 95-105С. При таком нагреве выходное напряжение начинает "плавать". Для исправления ситуации нужно отпаять микросхему, зачистить слой маски до появления меди, залудить получившуюся площадку и припаять назад микросхему. Сразу скажу - без фена сделать достаточно проблематично.

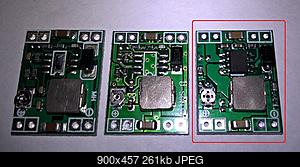

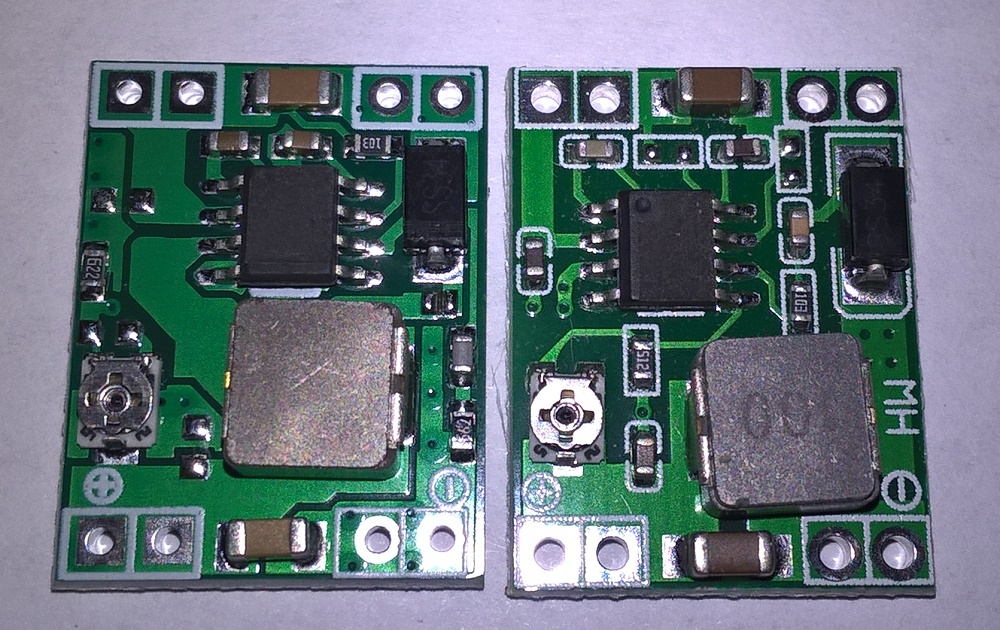

Появились в продаже очень похожие модули, но с другими характеристиками (отличия не в лучшую сторону).

Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 923
Размер:	261.3 Кб
ID:	50589

Микросхемы на них со спиленной маркировкой, трассировка платы тоже отличается. Собственное потребление модулем выше, чем у "оригинала" и составляет 11мА. Пульсации напряжения на выходе без нагрузки 260 мВ (с нагрузкой до 1.8В). По максимальной нагрузке (без радиатора) примерно сопоставимы с MP1584. Не могу утверждать, но очень похоже, что это MP2365...

Последний раз редактировалось skanch; 18.03.2019 в 10:32.
skanch вне форума   Ответить с цитированием
Старый 30.01.2019, 09:56   #3
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 55
Город: Санкт-Петербург
Регион: 78, 98
Машина: Mitsubishi Lancer X
Сообщений: 2,312
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

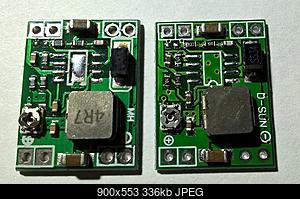

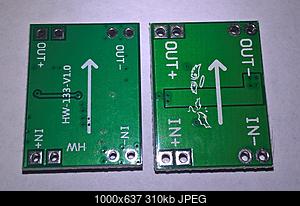

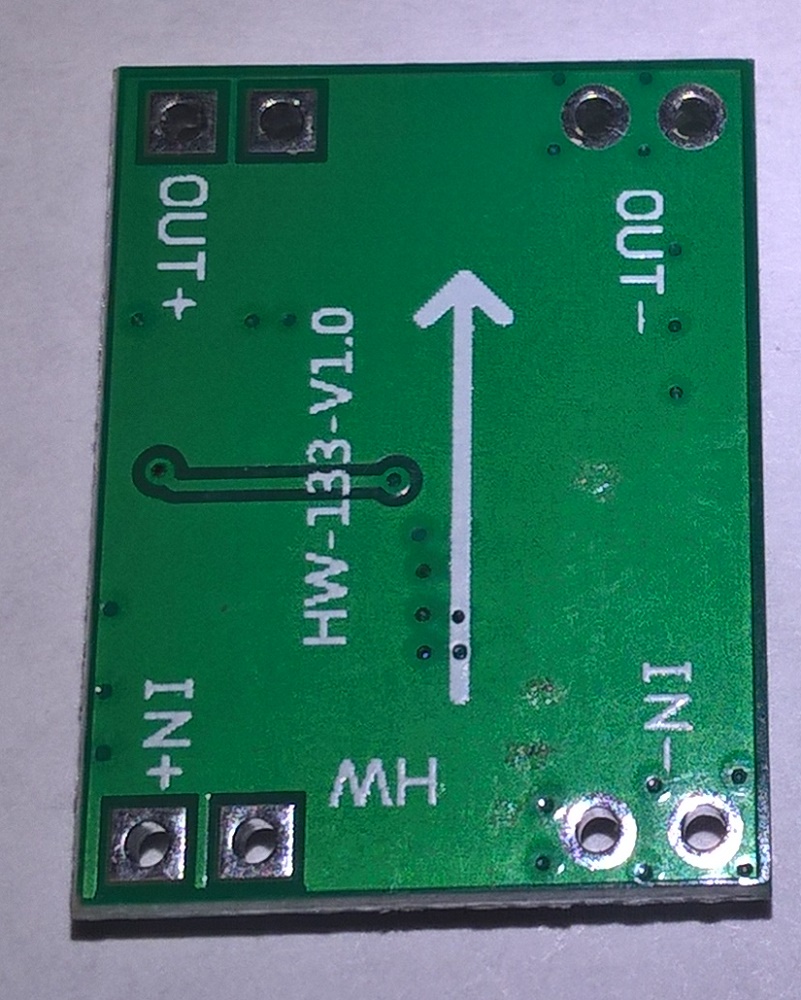

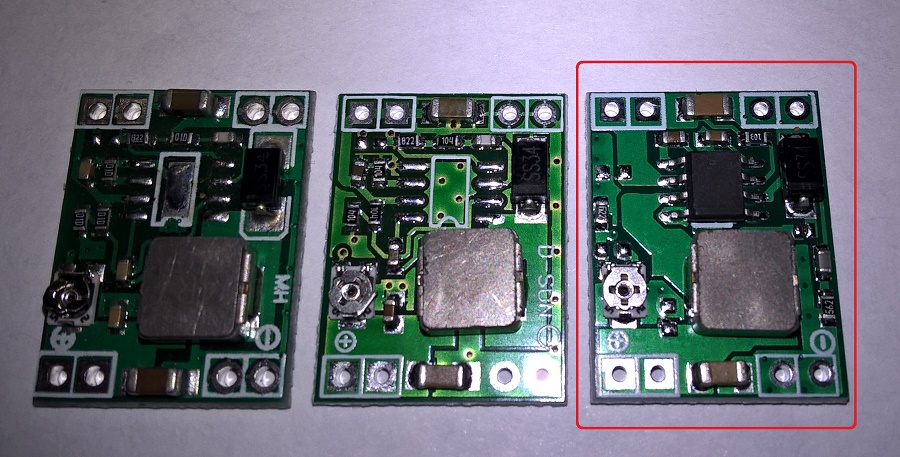

Ещё сравнение модулей, с "личиной" MP1584... Мне пока попались два вида "подделки" таких модулей.

Нажмите на изображение для увеличения
Название: 95.jpg
Просмотров: 669
Размер:	381.4 Кб
ID:	50792 Нажмите на изображение для увеличения
Название: 96.jpg
Просмотров: 588
Размер:	309.7 Кб
ID:	50793

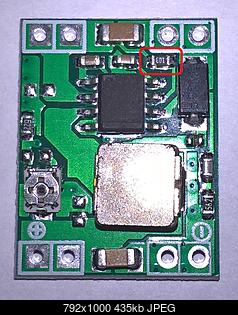

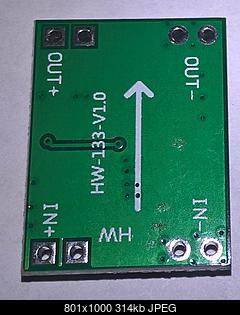

Один вариант безнадёжен в плане доработки для нормального использования ( я не смог это сделать). Но если вы стали "счастливым" обладателем такого варианта модуля,

Нажмите на изображение для увеличения
Название: 97.jpg
Просмотров: 618
Размер:	314.2 Кб
ID:	50794 Нажмите на изображение для увеличения
Название: 98.jpg
Просмотров: 600
Размер:	434.1 Кб
ID:	50798

то есть возможность немного исправить его в лучшую сторону.

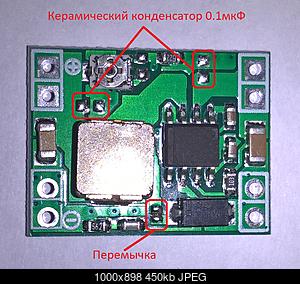

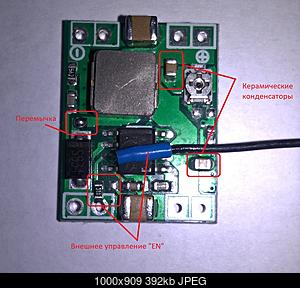

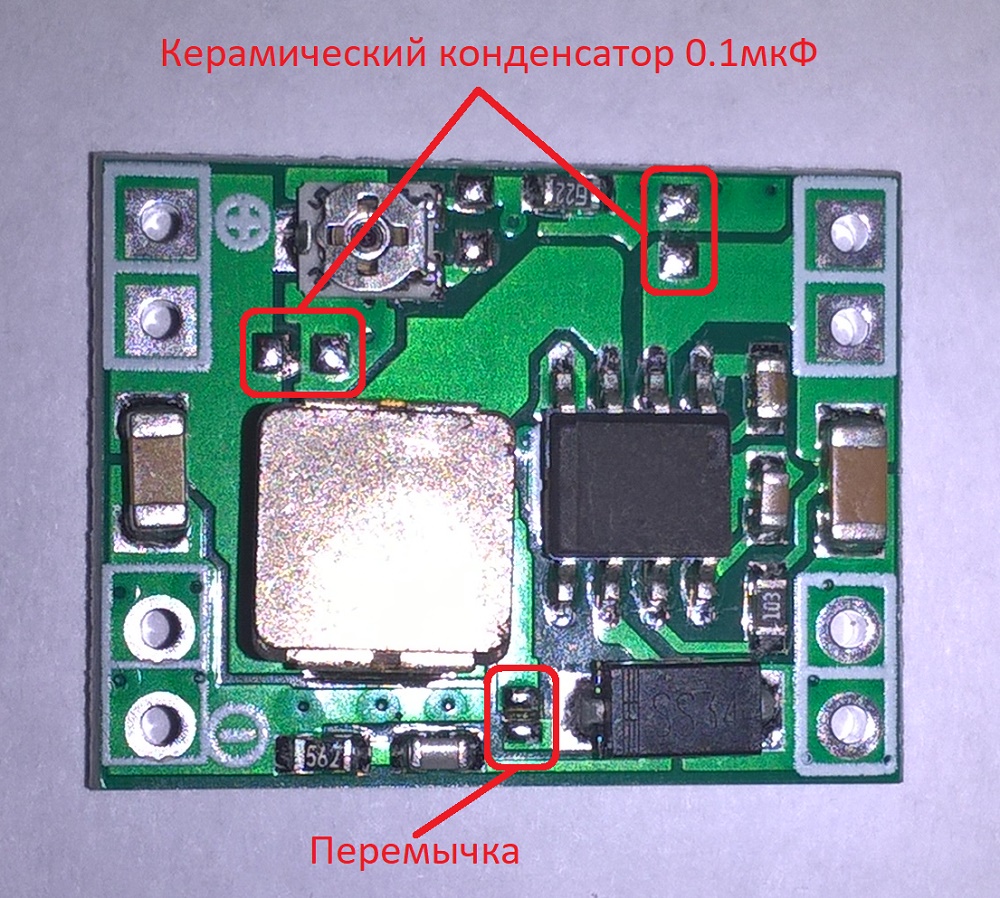

Для этого на модуле добавляем элементы, как на фото.

Нажмите на изображение для увеличения
Название: 94.jpg
Просмотров: 618
Размер:	449.7 Кб
ID:	50791

На входе и выходе меняем керамические конденсаторы и ставим с ёмкостью побольше: 22-47мкФ. На вход добавляем электролит 220-330 мкФ на 25В или выше. На выходе паяем электролит на 1000-2000 мкФ на 16В или выше. Без нагрузки пульсации на выходе после доработки уменьшились до 90мВ, при выставленном на выходе напряжении 4.5В и нагрузке в 2.0А пульсации 130 мВ. Это не "супер", но гораздо лучше чем в исполнении производителя. После доработки нагрузку держит хорошо, напряжение на выходе не "плавает".

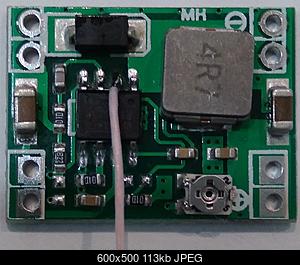

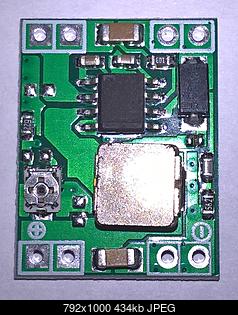

Для варианта внешнего управления по "EN" нужно сделать следующее: выпаиваем резистор на 100К, который на фото,

Нажмите на изображение для увеличения
Название: 100.jpg
Просмотров: 589
Размер:	435.0 Кб
ID:	50796

впаиваем резистор на 10К (подтяжка к "массе"), изменив его положение, как ниже на фото и проводок управления к ноге микросхемы. Ниже "готовый" модуль с внешним управлением ( если от контроллера, то ничего не добавляем, если от внешнего питания , то последовательно с проводом нужен резистор на 100К).

Нажмите на изображение для увеличения
Название: 99.jpg
Просмотров: 669
Размер:	391.9 Кб
ID:	50797

Последний раз редактировалось skanch; 30.01.2019 в 13:22.
skanch вне форума   Ответить с цитированием
Старый 30.01.2019, 19:04   #4
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 36
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,526
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию

Слушай, а что мешает при заказе рассмотреть, тот ли модуль? И если не то пришло, просто открывать диспут.
По поводу управления - я ничего не выпаиваю, просто подпаиваюсь к ноге микросхемы ( EN), и на выход процессора через 1к резистор. При низком логическом уровне дс-дс выключен, без управления - включен.
Естественно, если надо управлять "плюсом" то выпаивать подтяжку и т.п.
oleg707 вне форума   Ответить с цитированием
Старый 30.01.2019, 19:42   #5
mazay66
Старший Пользователь

Регистрация: 17.10.2015
Город: Санкт-Петербург
Регион: 78, 98
Машина: Рено Колеос
Сообщений: 645
mazay66 is a name known to allmazay66 is a name known to allmazay66 is a name known to allmazay66 is a name known to allmazay66 is a name known to allmazay66 is a name known to all
По умолчанию

Цитата:
Сообщение от oleg707 Посмотреть сообщение
Слушай, а что мешает при заказе рассмотреть, тот ли модуль?
Скажи честно, когда последний раз заказывал модули? Можно "в четыре глаза" рассматривать. Будет идеальный, стандартный модуль. А когда распечатаешь посылку, "пить боржоми" будет поздно. Что решает диспут??? Кроме морального удовлетворения возврата части денег, модуль не превратится "из тыквы в карету". Думаю, именно поэтому и появляются такие посты.
mazay66 вне форума   Ответить с цитированием
Старый 30.01.2019, 19:44   #6
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 55
Город: Санкт-Петербург
Регион: 78, 98
Машина: Mitsubishi Lancer X
Сообщений: 2,312
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Цитата:
Сообщение от oleg707 Посмотреть сообщение
Слушай, а что мешает при заказе рассмотреть, тот ли модуль?
Если бы покупал в магазине или на базаре, то - да, согласен можно покрутить в руках и рассмотреть... Покупаешь по ссылке в магазине, где указан модуль на MP1584, а приходят - те, что приходят. По последнему "диспуту" продаван, даже не ответил, а Алиэкспресс выплатил только половину суммы. Так, что лежат у меня больше сотни подобных модулей...
.
skanch вне форума   Ответить с цитированием
Старый 13.03.2019, 22:03   #7
muslimun95
Пользователь

Регистрация: 09.03.2018
Возраст: 37
Регион: 04
Сообщений: 59
muslimun95 is on a distinguished road
По умолчанию

Привет. Почитав эту тему решил купить и попробовать на работоспособность этот dc dc. Проверил сравнив с оригиналом. Все совпадает. Выставил на выходе напряжение 4.3 в и подцепил нагрузку 1.3амп. где то через 40сек. Плата была горячая что не возможно было тронуть пальцем. Потом решил подцепить dc dc lm2596 на такой же нагрузке, можно сказать практически не греется.
muslimun95 вне форума   Ответить с цитированием
Старый 11.04.2019, 10:39   #8
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 55
Город: Санкт-Петербург
Регион: 78, 98
Машина: Mitsubishi Lancer X
Сообщений: 2,312
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Цитата:
Сообщение от muslimun95 Посмотреть сообщение
Привет. Почитав эту тему решил купить и попробовать на работоспособность этот dc dc. Проверил сравнив с оригиналом. Все совпадает. Выставил на выходе напряжение 4.3 в и подцепил нагрузку 1.3амп. где то через 40сек. Плата была горячая что не возможно было тронуть пальцем. Потом решил подцепить dc dc lm2596 на такой же нагрузке, можно сказать практически не греется.
Вы попробовали один модуль и делаете заключение о его непригодности...
Но я с уверенностью могу сказать, что плата с оригинальной трассировкой и микросхемой MP1584 без дополнительного охлаждения при комнатной температуре способна работать продолжительное время (5 часов и более) с напряжением на выходе 5В и током нагрузки до 1,7А (не более!), при этом температура на корпусе микросхемы почти 80С (это предельная рабочая температура для этой микросхемы, при которой параметры выходного напряжения стабильные). С увеличением нагрузки температура сильно растёт. При нагрузке в 1,5А при тех же условиях температура уже 55-65С, что является рабочей для этой микросхемы. Но не следует забывать, что в машине условия отличаются от экспериментальных и температура летом под консолью или в "бардачке, а тем более в "козырьке" не редко доходит до 70-80С и поэтому дополнительный теплоотвод для модуля необходим. Утверждения, что модуль без изменений в конструкции может "тянуть" до 2А безосновательны. Модуль с размерами 75мм х 43мм, выполненный на двухсторонней плате по трассировке, близкой к оригиналу, но с более мощными индуктором и диодом Шоттки без дополнительного охлаждения при нагрузке в 2,5А, выходном напряжении 5В и непрерывной работе в течение 4 часов показал температуру на микросхеме в 60С (и это при размерах в 8 раз больше оригинального модуля!). "Упаковка" платы в алюминиевый корпус с размерами 75 х 50 х 20мм позволила увеличить нагрузку уже до 3,5А.
skanch вне форума   Ответить с цитированием
Старый 12.04.2019, 22:27   #9
anton2204
Старший Пользователь

Аватар для anton2204

Регистрация: 29.12.2009
Город: Ульяновск
Регион: 73
Машина: VW Polo Sedan. Fiat Albea погибла смертью храбрых(((
Сообщений: 753
anton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to beholdanton2204 is a splendid one to behold
По умолчанию

Заказал себе такой преобразователь(как понимаю на той же микросхеме), без подстроичника. Что скажете(судя по "картинкам")?
P.S. Параллельно заказал еще такой, но на "картинке" марки чипа не видно - спилен(но скорее всего MH KC24). Типо - поддержка QC3.0 и QC2.0. Мне быстрая зарядка особо не нужна - тупо кондеры на плате понравились!)
__________________
Если хочешь поработать - ляг, поспи и всё пройдёт!
Мой проект - Rover A700GQ в Fiat Albea неожиданно завершен
Второй проект - VW Polo Sedan(была Nexus7 2012 Wi-Fi(Timur) теперь сток 4.4.4+ядро от Daniel, БП на NSD15-12S5 переделан под датчик Холла, HUB D-Link DUB-H7(серый), DAC PCM2706+ES9023(ранее был на PCM2704), контроллер Юры(YAM1966)+кнопки на "морде"+ИК пульт на руль MYSTERY RC-90UN, камера ЗХ на Easier CAP(v.008,АМТ630) и RearViewCamera-1.4-test.apk
anton2204 вне форума   Ответить с цитированием
Старый 12.04.2019, 22:52   #10
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 55
Город: Санкт-Петербург
Регион: 78, 98
Машина: Mitsubishi Lancer X
Сообщений: 2,312
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

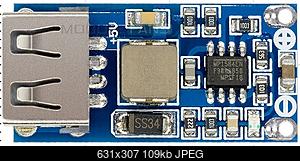

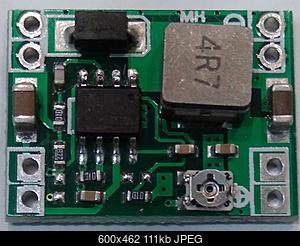

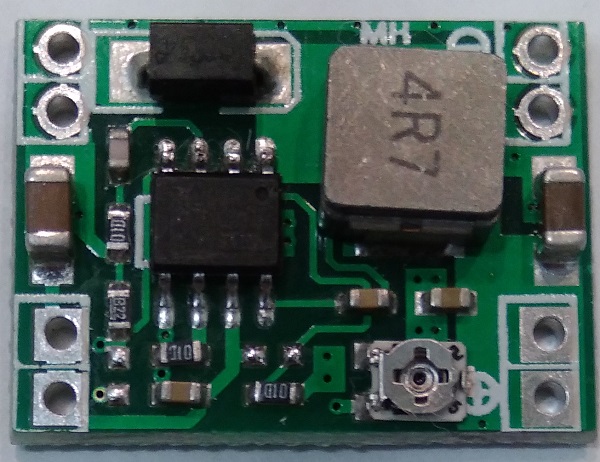

Этот, по трассировке идентичный указанному в теме. Основные резисторы в "обвязке" 1% - что скажется в лучшую сторону на стабильности напряжения. Индуктор более "правильной" индуктивности... Частота переключения выставлена в районе 900 KHz.

Нажмите на изображение для увеличения
Название: HTB1KPN5.jpg
Просмотров: 559
Размер:	108.7 Кб
ID:	51040

Но нагрузку в 3А без дополнительного радиатора и небольшой доработки не "потянет". Противоположная сторона платы "голая" и это позволит наклеить плату через термо-скотч на теплоотвод.

Здесь обзор про второй модуль.

Последний раз редактировалось skanch; 12.04.2019 в 23:43.
