RENAULT 19 fase 1

[ВладимирC]

Сразу возникла пара вопросов.
1. Хотя бы примерно прикидывал какую дополнительную нагрузку дает на генератор твоя система? Столько лишних звеньев с низким КПД. Аккумулятор, преобразователь, БП АТХ 220.
2. Если вдруг не дай бог, когда-нибудь ты забудешь выключить кнопку ( а это обязательно когда-нибудь случится, даже если у тебя уникальная память и ты никогда ничего не забываешь, то за тебя это сделают приятель, девушка, ребенок, сервисмен и т.д.) и запустишь стартер, то в лучшем случае сгорит твоя проводка, а в худшем машина вместе с этой проводкой. Самый благоприятный исход - это если быстрее скончаются контакты реле от коммутирования немалых токов зарядки доп. АКБ.
3. И еще на схеме не увидел ни одного предохранителя. Как минимум он обязан быть на плюсовом проводе как можно ближе к основному АКБ.
Заранее извиняюсь, может быть несколько резковато, но хочется предупредить о возможных серьезных последствиях такой реализации.
Неужели 3 - 3.5 т.р за нормальный автомобильный БП стоят дороже безопасности, надежности, комфорта, да даже места в багажнике наконец.

[Sergei lis]

а с таким преобразователем помехи в динамиках есть?


если нет то удивлюсь

[Ghosty]

1 Полностью согласен БП + преобразователь кпд ниахти но я же написал что это временное явление просто пока нету этих 3500 р, а генератор отлично справляется со своей задачей и заряжает оба АКБ
2 Не пойму про какую кнопку разговор если про к.н. 1 то я уже подумывал ее вообще исключить т. к. она всегда в исходном положении
реле стоят в паралели 2 по 40А не думаю что ток достигнет хотя бы 60А так что ничего погореть не может езжу уже около года все ок
3 там даже на фото есть предохранители их 2 просто в схеме не рисовал их
места как опять же видно на фото предостаточно но конечно согласен надо нормальный БП
А помех нет никаких - Удивляйся

[ВладимирC]

Originally Posted by Ghosty

1
2 Не пойму про какую кнопку разговор если про к.н. 1 то я уже подумывал ее вообще исключить т. к. она всегда в исходном положении
реле стоят в паралели 2 по 40А не думаю что ток достигнет хотя бы 60А так что ничего погореть не может езжу уже около года все ок
3 там даже на фото есть предохранители их 2 просто в схеме не рисовал их
места как опять же видно на фото предостаточно но конечно согласен надо нормальный БП

Предохранители у тебя около доп АКБ на фотке. А цепь от основного АКБ до допа ничем не защищена (судя по схеме). В случае замыкания плюсового провода на массу получается неплохой сварочный аппарат.
Если кнопка 1 у тебя постоянно замкнута, то ток от доп АКБ в момент запуска идет на стартер. Номинальный ток стартера порядка 80А, в момент запуска еще выше. Пока оба аккумулятора заряжены ток делится по 2м цепям, т.е. от основного идет меньше половины от 80 (т.к. цепь длиннее), если основной АКБ со временем станет хуже дополнительного, то от дополнительного пойдет большая часть этого тока + ток заряжающий 1й АКБ.

[Ghosty]

Предохранители расположенные сзади один на пс другой на узч а под капотом естественно еще 1 на 20А. А если бы от доп. АКБ потреблялось во время пуска стартера больше чем 20А он бы давно и сдох. Причем реле даже не теплые. Стартер сначала тянет от основной АКБ, а нехватки (если крутить где то 10сек ) уже будет брать от доп. Приходилось крутить стартером этой зимой мах 4-5 сек. Повторюсь работает как часы, уже почти год.

[pafftis]

Originally Posted by Ghosty

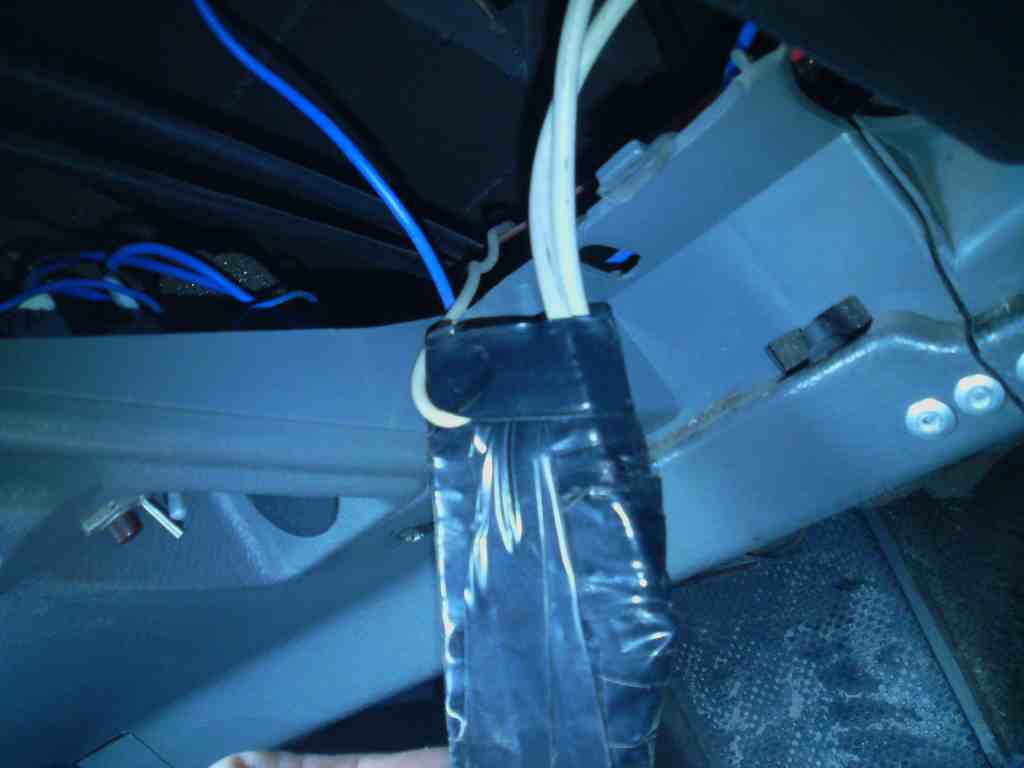

Вот чуть не забыл еще пару фоток - это из серии изготовления управления WinAmp ом. Подумал немного и решил просто взять клавиатуру и припаяться к 5и любым кнопкам. Все получилось отлично, а плата самой "клавы" валяется ,обмотанная паралоном, где то под рулем в парпризе

Расскажи по подолбнее, как делал!!

[Ghosty]

Есть клава - раскручиваем и прозваниваем контакты на платке при любой нажатой кнопке, те что замкнуты и есть контакты этой кнопки, припаиваем к ним свою кнопку (в моем случае от джойстика под рулем) и так столько раз сколько вам нужно. Можно так же просто проследить по дорожкам на пленочках вместо того чтоб звонить. После этого я поставил WinAmp в автозагрузку с плэйлистом всех песен и "забиндил" кнопки в меню preferences\global hotkeys.
Вот как то так.

[nrubanov]

Вы меня конечно извините товарищ , но очень сильно попахивает колхозом . Надо все как то аккуратней делать и продуманней . У меня только на изготовление корпуса 2 недели ушло .

P.S. Сам на оригинальность не притендую и приветствую здоровую критику.
P.P.S А вобще молодец что собрал , хоть и аляписто но работает .
Значит имеет право жить . Работай над отделкой.

[Ghosty]

Может и колхоз, но целью был не "гламур", а в первую очередь надежность работы, а если учесть супер бюджетность (все встало около 3-4т.р.) то на мой взгляд вышло очень даже ничего. Тем более, когда люди садяться в авто, никто в богажник не заглядывает, и как-то хвастаться кому то думаю совсем незачем.
з.ы. Спасибо за мнение

[Ghosty]

Давно уж меня не было:

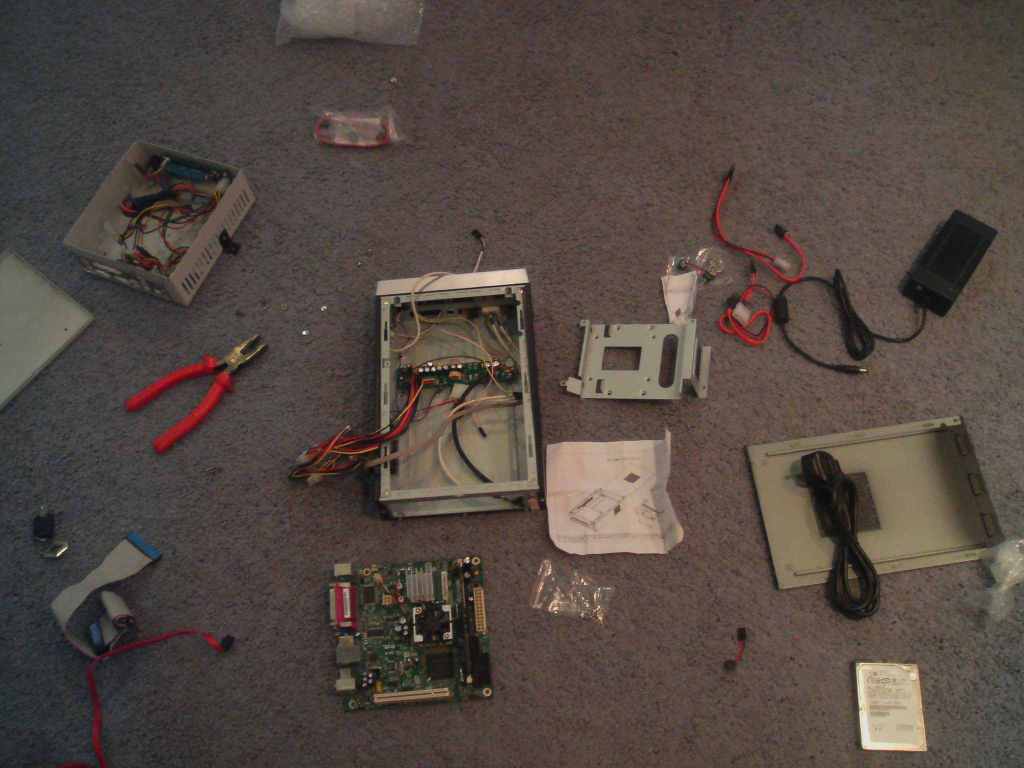

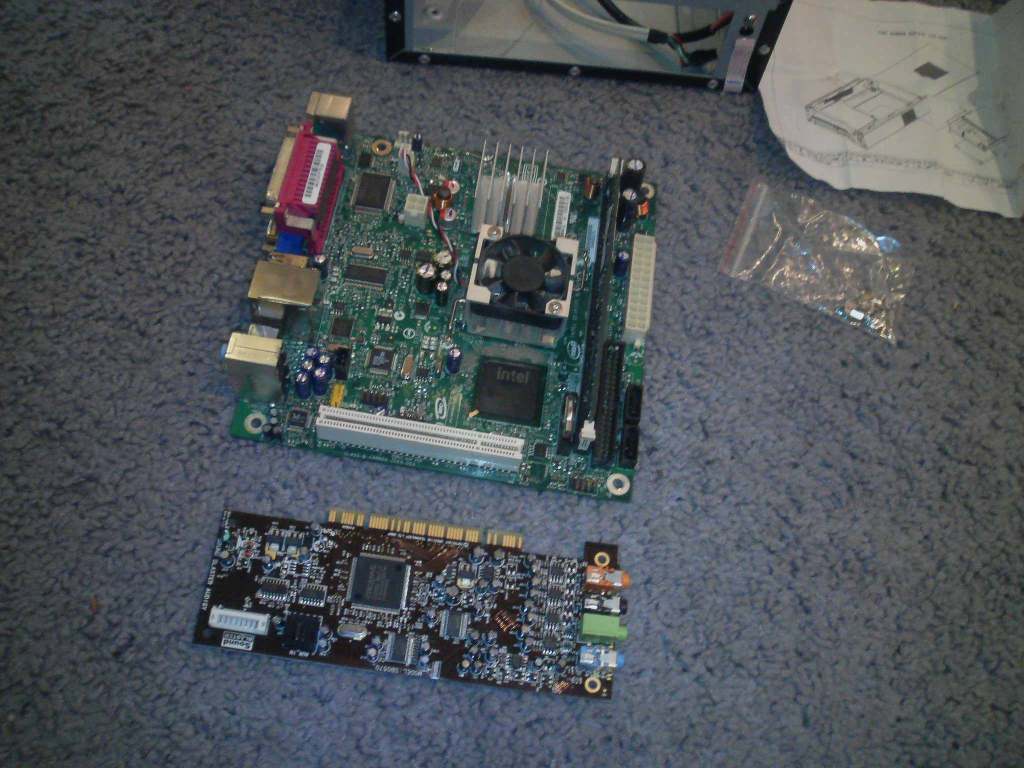

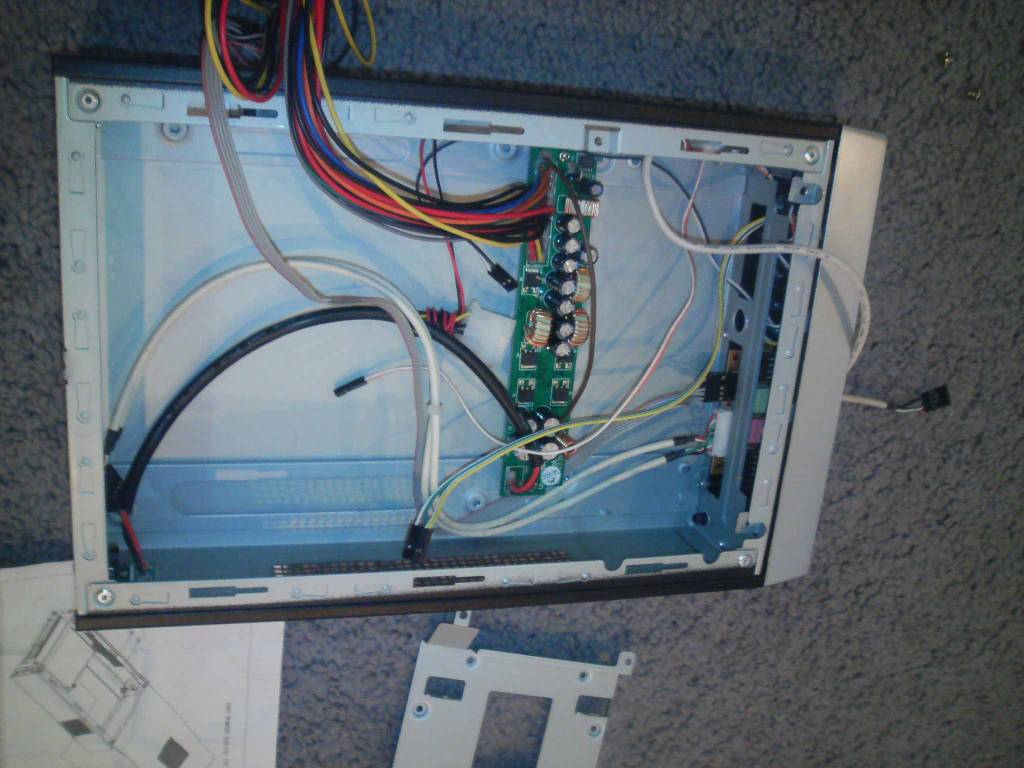

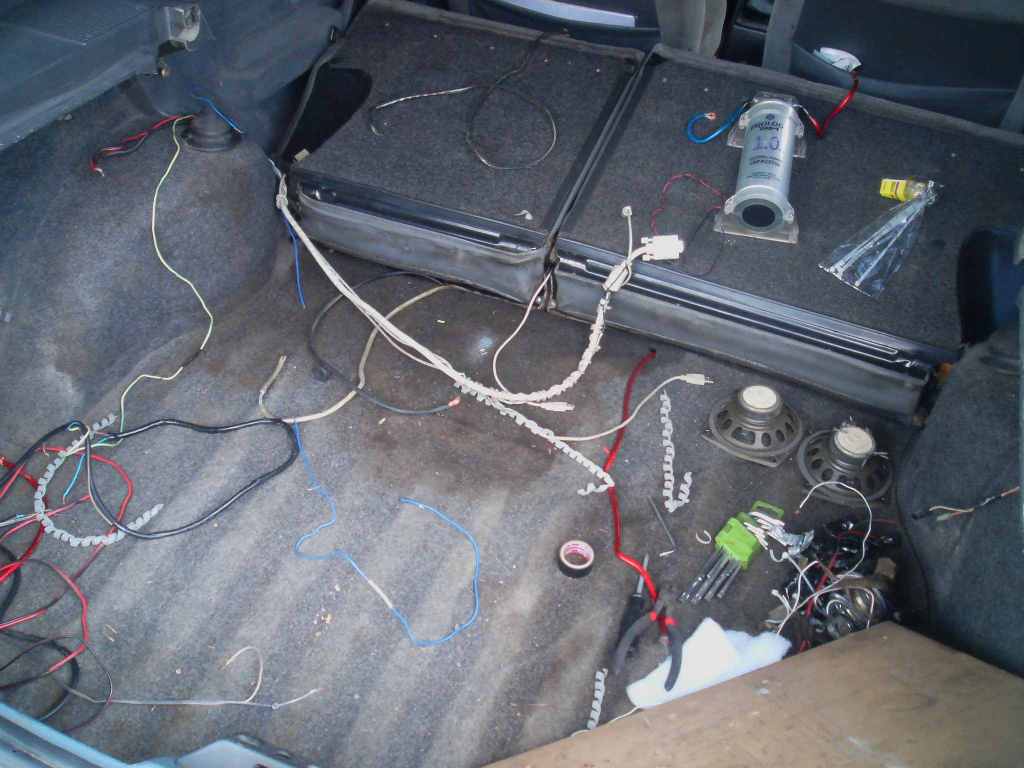

Как только избавился от преобразователя, и заменил его на E 10000 (Спасибо тов. Витамину), понеслось - и то хочу ,и то хочу. Вообщем купил и поставил Liliput 8", корпус mini-ITX, звуковую Audigy2, GPS- Digma M1, усилков парочку взял, в двери DLS R6A, в полку 50ГДШ 1-4, кондер 1 фарад, саб собрал с двух 75ГДН 1-4 (ЗЯ по 30литров на каждую).
И вот оно счастье.
