archer · 16-03-2008, 13:45

У меня в авто блок управления стекол требует особый сигнал для поднятия всех окон. На чери-клабе немного энтузиастов обсосали этот вопрос и забросили. Один даже схему набросал, но не рассчитал номиналы - у него вообще в машине стеклоподъемников нет

Требуется выдать серию прямоугольных импульсов по 0,2 - 0,3 сек (и импульс и пауза). Управляющий сигнал берется с сигналки.

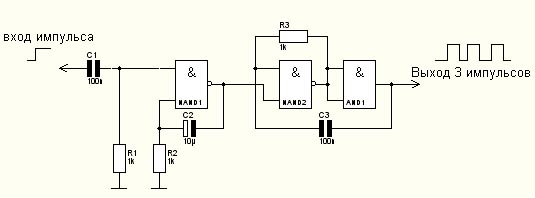

Была предложена схемка на к561ла7 Uпит. 4-15 V, но с оговоркой, что "резисторы и кондеи подбирать опытным путем":

К сожалению осциллографа у меня не завалялось - так что подобрать не могу

Поможите плиз! Вот кстати платка под енто дело:

И еще - сигал от сигналки идет импульсом на землю, так вот кроме релюхи ниче не приходит в голову. - "А это не наш наш метод" - (с) Гайдай

P.S. Питание схемы и амплитуда импульса 12V

cool-64 · 17-03-2008, 11:13

так вроде указаны?)

Don_ik_kot · 17-03-2008, 11:38

Странно, я вижу все номиналы

archer · 17-03-2008, 11:40

там в теме чел несколько раз повторил "резисторы и кондеи подбирать опытным путем" - мне-б. Хотя бы понять логику схемы... а то уже запутался какой кондей и резистор на что влияет... А там бы подобрав примерно - подпаял бы светодиод и подбирал бы уже точнее...
2-3 герца глазом можно увидать...

A.V.K. · 17-03-2008, 12:47

Quote:

Originally Posted by archer

там в теме чел несколько раз повторил "резисторы и кондеи подбирать опытным путем" - мне-б. Хотя бы понять логику схемы... а то уже запутался какой кондей и резистор на что влияет... А там бы подобрав примерно - подпаял бы светодиод и подбирал бы уже точнее...
2-3 герца глазом можно увидать...

сам генератор (нужные 2-3Герца) зависят от R3 и С3, а время в течении которого генератор будет работать (чтобы на выходе получить именно пачку импульсов) это в основном С2, от резистора R2 зависит в меньшей степени.

archer · 17-03-2008, 13:17

от спасибо!
а еще подскажите зачем там R1 и C1 тогда?

джи-дай · 17-03-2008, 13:28

Чтобы с фронта входящего импулься сделать короткий (RC-цепь)

16-03-2008, 13:45	#1
archer Гуру Join Date: Oct 2006 Age: 51 Город: Москва Регион: 77, 97, 99, 177 Машина: 2007\chery\Amulet Posts: 1,691	Помогите подобрать номиналы в схеме... У меня в авто блок управления стекол требует особый сигнал для поднятия всех окон. На чери-клабе немного энтузиастов обсосали этот вопрос и забросили. Один даже схему набросал, но не рассчитал номиналы - у него вообще в машине стеклоподъемников нет Требуется выдать серию прямоугольных импульсов по 0,2 - 0,3 сек (и импульс и пауза). Управляющий сигнал берется с сигналки. Была предложена схемка на к561ла7 Uпит. 4-15 V, но с оговоркой, что "резисторы и кондеи подбирать опытным путем": К сожалению осциллографа у меня не завалялось - так что подобрать не могу Поможите плиз! Вот кстати платка под енто дело: И еще - сигал от сигналки идет импульсом на землю, так вот кроме релюхи ниче не приходит в голову. - "А это не наш наш метод" - (с) Гайдай P.S. Питание схемы и амплитуда импульса 12V Attached Thumbnails __________________ Монитор - XDX 8" \| Мать - Asus M2NPV-VM\| Камень - AMD Athlon 64 X2 3800+ EE \| Память - DDR2-533 2х512 \| SB live 24-bit (Don_ik_kot edition) \| Винт - 3,5" 250 Gb Seagate Barracuda \| Корпус - ноунейм миниатх \| БП - SL PSU \| GPS GlobalSat BU-355 \| Silabs USB Radio \| Bluetooth noname (Broadcom) \|USB-Hub D-Link 7 ports \| Card-reader 52-in-1 \| Radio mouse \|WiFi LinkSys WUSB54G\| усилитель Fusion EN-AM6004 \|Keyboard \| Centrafuse\| а еще парктроник с камерой

17-03-2008, 11:13	#2
cool-64 Гуру Join Date: Mar 2007 Age: 61 Город: Москва Регион: 77, 97, 99, 177 Posts: 630	так вроде указаны?) __________________

17-03-2008, 11:38	#3
Don_ik_kot Главный Ибонех Join Date: Sep 2006 Age: 45 Регион: 50, 90, 150 Машина: Mazda3 Posts: 815	Странно, я вижу все номиналы __________________ Мои проекты: Mazda3 на все случаи жизни Лепим корпус монитора Project "Yonah" - mATX Core2Duo Mobile Project "H.T.P.C" - mini-ITX Multimedia Station

17-03-2008, 11:40	#4
archer Гуру Join Date: Oct 2006 Age: 51 Город: Москва Регион: 77, 97, 99, 177 Машина: 2007\chery\Amulet Posts: 1,691	там в теме чел несколько раз повторил "резисторы и кондеи подбирать опытным путем" - мне-б. Хотя бы понять логику схемы... а то уже запутался какой кондей и резистор на что влияет... А там бы подобрав примерно - подпаял бы светодиод и подбирал бы уже точнее... 2-3 герца глазом можно увидать... __________________ Монитор - XDX 8" \| Мать - Asus M2NPV-VM\| Камень - AMD Athlon 64 X2 3800+ EE \| Память - DDR2-533 2х512 \| SB live 24-bit (Don_ik_kot edition) \| Винт - 3,5" 250 Gb Seagate Barracuda \| Корпус - ноунейм миниатх \| БП - SL PSU \| GPS GlobalSat BU-355 \| Silabs USB Radio \| Bluetooth noname (Broadcom) \|USB-Hub D-Link 7 ports \| Card-reader 52-in-1 \| Radio mouse \|WiFi LinkSys WUSB54G\| усилитель Fusion EN-AM6004 \|Keyboard \| Centrafuse\| а еще парктроник с камерой

17-03-2008, 13:17	#6
archer Гуру Join Date: Oct 2006 Age: 51 Город: Москва Регион: 77, 97, 99, 177 Машина: 2007\chery\Amulet Posts: 1,691	от спасибо! а еще подскажите зачем там R1 и C1 тогда? __________________ Монитор - XDX 8" \| Мать - Asus M2NPV-VM\| Камень - AMD Athlon 64 X2 3800+ EE \| Память - DDR2-533 2х512 \| SB live 24-bit (Don_ik_kot edition) \| Винт - 3,5" 250 Gb Seagate Barracuda \| Корпус - ноунейм миниатх \| БП - SL PSU \| GPS GlobalSat BU-355 \| Silabs USB Radio \| Bluetooth noname (Broadcom) \|USB-Hub D-Link 7 ports \| Card-reader 52-in-1 \| Radio mouse \|WiFi LinkSys WUSB54G\| усилитель Fusion EN-AM6004 \|Keyboard \| Centrafuse\| а еще парктроник с камерой

17-03-2008, 13:28	#7
джи-дай Старший Пользователь Join Date: Jan 2008 Регион: 52 Машина: Acura RDX, GW H5TDi-AT, Lexus RX 450h Posts: 512	Чтобы с фронта входящего импулься сделать короткий (RC-цепь)
