28.02.2012, 21:07 | #21 |
Гуру
Регистрация: 03.01.2008
Возраст: 59
Город: Н. Новгород
Регион: 52
Машина: MMC Pajero Pinin GDI 2.0 2004, Volvo XC 60, D4, 2014
Сообщений: 1,301
|
2 te_dd
Ты, прежде чем аппарат курочить, ответь - с проводами-то разобрался? Как был запитан монитор - по двум проводкам нераспаянным или через разъем питания на самом мониторе? Или ты и туда и туда вдул +12V от разных источников? Еще раз повторю: собери максимально корректную схему подключения. Камеру вообще пока в топку - подключи питание монитора к проводкам в многоголовом кабеле (найдя предварительно правильную землю по описанной выше методике), потом при включенном в режиме РС мониторе замкни оставшийся третий проводок на +12V. Вот если при таком (именно таком) включении моник не перейдет в режим AV1, то можно уже будет репу чесать о доработке сабжа напильником...
__________________
Крепко жму горло, с увлажнением. Pinin |
28.02.2012, 23:52 | #22 | |
Пользователь
Регистрация: 27.02.2012
Регион: 24
Сообщений: 30
|
Цитата:
|
|
29.02.2012, 01:41 | #23 | |
Гуру
Регистрация: 03.01.2008
Возраст: 59
Город: Н. Новгород
Регион: 52
Машина: MMC Pajero Pinin GDI 2.0 2004, Volvo XC 60, D4, 2014
Сообщений: 1,301
|
Упс - мой склероз мне таки изменил, похоже: почему-то осталось стойкое ощущение, что свой собственный моник я запитал именно через те самые проводочки в штатных жгутах (сама камера у меня запитана через релюху с фонарей ЗХ)... Мои извинения - предыдущий пост должен был быть сформулирован так:
Цитата:
Уточни, pls, о каких двух блоках питания шла речь здесь. Понятно, что первым запитывался сам монитор, вторым - вероятно, камера. Вопрос в том, к какому блоку при этом ты цеплял зеленый провод?
__________________
Крепко жму горло, с увлажнением. Pinin |
|
29.02.2012, 10:31 | #24 |
Пользователь
Регистрация: 27.02.2012
Регион: 24
Сообщений: 30
|
Всё, пригляделся - это не зеленый провод а синий. Собрал правильную схему (в который раз ) нет автопереключения. Без камеры - даю +12 на синий - ноль реакции. А режим (да и не режим это вовсе наверно, просто глюк происходит) АСС горел когда я красненький замыкал с синим, КЗ, вот и глюк.
Позже фотку выложу платы |
29.02.2012, 11:36 | #25 |
Гуру
Регистрация: 03.01.2008
Возраст: 59
Город: Н. Новгород
Регион: 52
Машина: MMC Pajero Pinin GDI 2.0 2004, Volvo XC 60, D4, 2014
Сообщений: 1,301
|
Если предположить, что синий - это управляющий вход, замыкание его с красным КЗ бы не дало (не важно при этом, плюс питания на красном или земля). Вот если бы ты два выхода закоротил, тогда да...
Либо синий - это не то, что мы думаем, либо - где-то косяк в схеме.
__________________
Крепко жму горло, с увлажнением. Pinin |
29.02.2012, 15:35 | #26 |
Пользователь
Регистрация: 27.02.2012
Регион: 24
Сообщений: 30
|
|
29.02.2012, 23:01 | #27 |
Гуру
Регистрация: 03.01.2008
Возраст: 59
Город: Н. Новгород
Регион: 52
Машина: MMC Pajero Pinin GDI 2.0 2004, Volvo XC 60, D4, 2014
Сообщений: 1,301
|
Хм, первое, чтобы я сделал - прозвонил третью сверху точку на втором снимке с маркировкой "АСС" и синий провод (при подстыкованном к плате жгуте, разумеется), ибо есть у меня смутные подозрения...
__________________
Крепко жму горло, с увлажнением. Pinin |
07.03.2012, 10:38 | #28 |
Пользователь
Регистрация: 27.02.2012
Регион: 24
Сообщений: 30
|
Вобщем есть у него автоматическое переключение на камеру заднего хода, нужно подключать КЗХ ТОЛЬКО на AV2
|
07.03.2012, 10:54 | #29 |
Больной. Диагноз "Car PC"
Регистрация: 01.09.2005
Возраст: 50
Город: Москва
Регион: 77, 97, 99, 177
Машина: 08\Acura\MDX •••• 07\Honda\Civic 4D
Сообщений: 4,379
|
А тебе старые дядьки еще в 4 посте говорили:
Ну, заработало и хорошо
__________________
Старый проект Honda Accord RHD Теперь будет Acura MDX 2008 и Honda Civic 4D 2007 и Mitsubishi Outlander XL 2011 |
01.03.2013, 23:34 | #30 |
Новый Пользователь
Регистрация: 28.04.2010
Возраст: 38
Город: Кахул
Регион: 01
Машина: Opel Vectra
Сообщений: 23
|

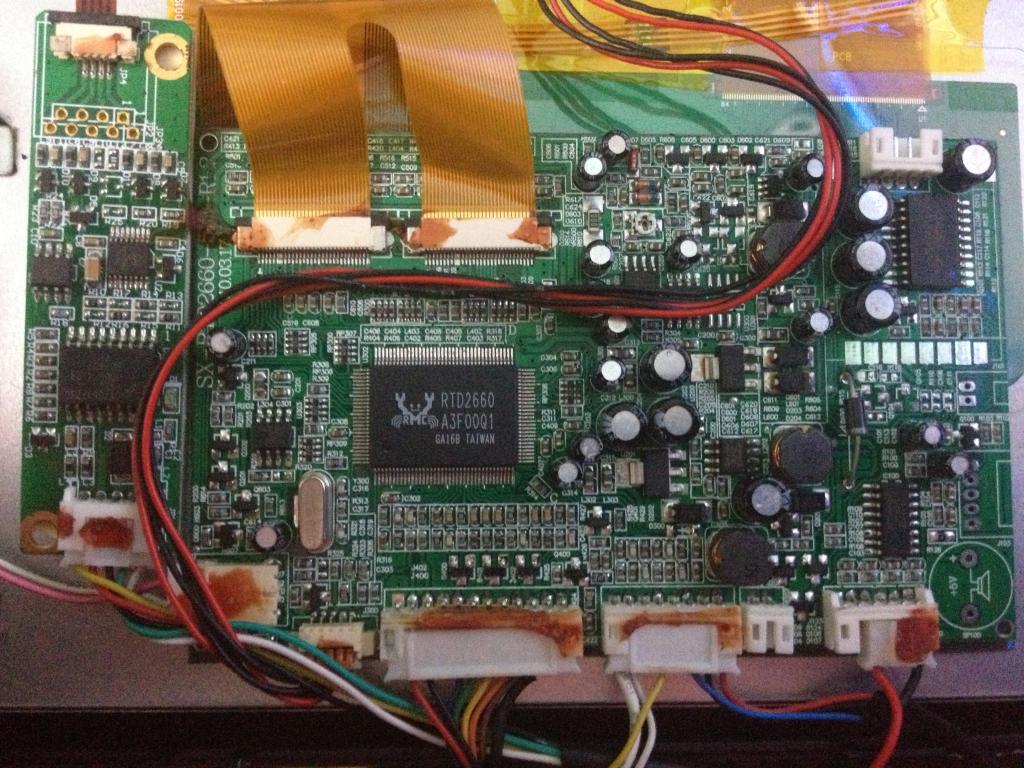

Доброго времени суток. У меня та же проблема с китайским монитором. Так же при подключении синего провода на + врубается режим ACC. Но в этом режиме у меня работает вход PC, а не как у автора AV2. Можно ли придумать схему, или доработать плату самого монитора чтобы он включал режим AV(неважно какой) Фото платы прилагаю
|
