serj0611 · 30.03.2016, 20:24

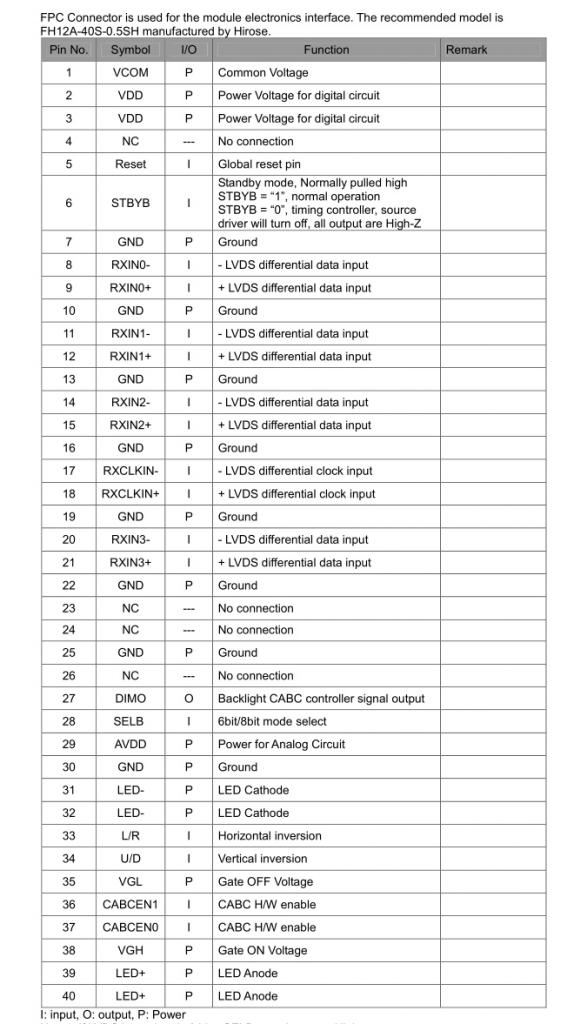

Есть матрица от планшета 7" crd070tn01-40nm03
с lvds интерфейсом хочу подключить к мамке Asrock H61TM-ITX
у которой lvds на борту не могу разобраться с подключением
на матрице присутствуют контакты которых на мамке нет и на мамке есть сигналы которых нет на матрице,может кто подскажет как подключить недостающие контакты.
Заранее благодарен.

sirota · 30.03.2016, 20:43

А где на Asrock H61TM-ITX есть lvds, я чего то не нашел?

serj0611 · 30.03.2016, 20:58

Может не во всех модификациях (ревизиях) но у меня есть,
сталкивался с тем что в одной инструкции есть а в другой нет

Leobor · 30.03.2016, 21:52

Цитата:

Сообщение от sirota

А где на Asrock H61TM-ITX есть lvds, я чего то не нашел?

Это слимовая мамка с 19В питанием, ставится в моноблоки.

Подключить такую матрицу легко (это та же EJ070NA-01):
1. Купить такой переходник.
2. Купить такой шлейф и сконнектить его с вышеупомянутым переходником.
3. Научить БИОС разрешению 1024*600.

Цитата:

Сообщение от serj0611

...на матрице присутствуют контакты которых на мамке нет...

Читаем даташит и разбираемся для чего они. Там все написано.

Цитата:

Сообщение от serj0611

... на мамке есть сигналы которых нет на матрице...

RXIN по другому называются LVDS ODD. Все они на мамке присутствуют. LVDS EVEN никуда не подключаются. Про 4 контакта EDID читаем эту тему.

Vlad-bodryi · 30.03.2016, 22:16

вот шлейф, но он требует перепайки
http://vnoutbuke.ru/product/SHlejf-m...buka-ASUS-K42/

serj0611 · 30.03.2016, 23:48

Кто пробовал собирать формирователь напряжений для матрицы (vgl vgh и тд)?

Leobor · 30.03.2016, 23:59

На указанном переходнике он есть.
А если хочется порукодельничать - схема есть в теме про "народный" контроллер.

nektomaks · 05.04.2016, 20:28

не помню есть ли в биосе асрока 1024х600
с прошивками у поддержки полная опа
1280х800 так ни одна из присланных и не заработала
а так мамки прикольные, моя от 11в точно работает, еще и звук 7.1 вывести можно без проблем

Leobor · 05.04.2016, 20:53

Цитата:

Сообщение от nektomaks

не помню есть ли в биосе асрока 1024х600

Откуда ему там взяться? Материнки делают для компьютеров, а мониторов к компьютерам 1024*600 не бывает.

Цитата:

Сообщение от nektomaks

1280х800 так ни одна из присланных и не заработала...

все верно подключено? Если все же все правильно и прошивы от производителя действительно кривые, то перечитываем эту тему и ту, что я давал ссылку выше.

nektomaks · 06.04.2016, 01:00

все правильно, у меня n070icg, мамка едид считала на профиле 640х480
а на поддержку подзабил, гигабит и то чаще верные прошивки присылал
едид не скоректировать на этой мамке, тайминги закодированы
