10.01.2010, 14:13
|
#391 |
|
Гуру
 Регистрация: 07.11.2009
Возраст: 50
Регион: 02
Машина: Hyundai Accent :)
Сообщений: 1,361
 |
ZVER дажна исправном авто и акб, лично намерял просадки до 8.2в отталкиваясь от данного факта и тести бп.
|
|
|
|
10.01.2010, 16:46
|
#392 |
|
Старший Пользователь
 Регистрация: 22.08.2007
Возраст: 45
Город: Верхняя Салда
Регион: 66, 96
Машина: 2001\Toyota\Corolla
Сообщений: 354
|
to Virtual
Прямо на АКБ такую просадку намерял?
__________________
Мой проект - http://pccar.ru/showthread.php?t=5969 Комп - БП-G39, AsusP5PE-VM, CPU-Intel 2.2Ггц, ОЗУ-1Гб, HDD - Hitachi 2.5" 160Gb, Audygi 2, LILLIPUT GL629, Камера-RV-C270E. Фронт - Steg K2/01 на Focal 165 VR. Саб - ЗЯ .......... пока курит
|
|
|
|
|
12.01.2010, 16:00
|
#393 |
|
Новый Пользователь
 Регистрация: 15.09.2008
Город: Москва
Регион: 50, 90, 150
Машина: 1995\jeep\grand cherokee
Сообщений: 15
|
Всех с праздниками, вот приступил к пайке и решил поделиться вариантиком. Мне не хотелось отказываться от плавного включения и на макетке я испытал следующее решение (речь о tps и питание tl+ir).
Транзистор составной, ток выдержит до 3 А, у меня будет стоять без радиатора. Критика принимается. Схема под splan 6.0 Последний раз редактировалось mefisto; 12.01.2010 в 16:16. Причина: синтаксическая ошибка |
|
|
|
|
12.01.2010, 17:57
|
#394 | |
|
Гуру
Регистрация: 07.11.2009
Возраст: 50
Регион: 02
Машина: Hyundai Accent :)
Сообщений: 1,361
|
Цитата:
вродь по нормам 9.5 но это когда тепло, а при -20, 8.2 влегкую, хоть и кратковременные выбросы но факт. |
|
|
|
|
|
13.01.2010, 21:26
|
#395 | |
|
Старший Пользователь

Регистрация: 09.06.2009
Возраст: 59
Город: Моск.обл
Регион: 50, 90, 150
Машина: HONDA CR-V 1998г
Сообщений: 436
|
Цитата:
вот сделаеш,попробуеш и отпишись как с переделками работает по идее должно всё работать нормально |
|
|
|
|
|
12.03.2010, 12:22
|
#396 |
|
Старший Пользователь
Регистрация: 04.03.2008
Город: NSK
Регион: 54
Машина: Toyota Camry SV33 3s-fe
Сообщений: 153
|

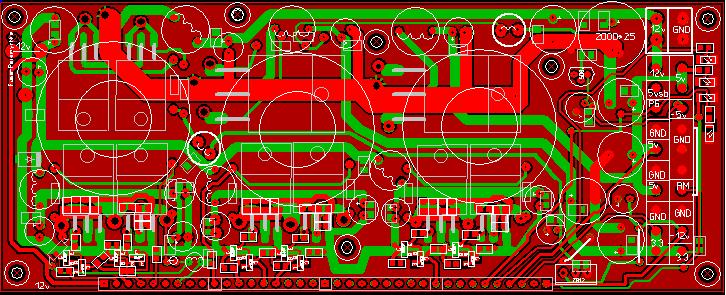

Рисую трехтрансовый
 ... это силушка
__________________
Дорога в тысячу миль, начинается с одного шага... |
|
|
|
|
10.05.2010, 00:18
|
#397 |
|
Новый Пользователь
Регистрация: 26.01.2010
Город: Tyumen
Регион: 72
Машина: Ford Fusion
Сообщений: 5
|
Собрал данный блок, отрегулировал напряжения, но с TPS-ой комп не запускается
 Куда копать, уже мозг взрывается от чтения форума... |
|
|
|
|
12.05.2010, 09:15
|
#398 |
|
Старший Пользователь
Регистрация: 04.03.2008
Город: NSK
Регион: 54
Машина: Toyota Camry SV33 3s-fe
Сообщений: 153
|
Читай датшит на ТПС.
я вместо тпски, поставил lm339 на каналы +3,3 и 5вольт. Контролирую пере и недо напряжения, делителями+стабилитроном от +5vsb. +12 только по факту появления, через нпн транзистор, и им от +5vsb, формирую PG, с задержкой кондером. Маленько громоздко, зато все напруги как "наладони".
__________________
Дорога в тысячу миль, начинается с одного шага... |
|
|
|
|
12.05.2010, 23:04
|
#399 |
|
Старший Пользователь
Регистрация: 22.08.2007
Возраст: 45
Город: Верхняя Салда
Регион: 66, 96
Машина: 2001\Toyota\Corolla
Сообщений: 354
|
У него TPS дохлая была!!!
__________________
Мой проект - http://pccar.ru/showthread.php?t=5969 Комп - БП-G39, AsusP5PE-VM, CPU-Intel 2.2Ггц, ОЗУ-1Гб, HDD - Hitachi 2.5" 160Gb, Audygi 2, LILLIPUT GL629, Камера-RV-C270E. Фронт - Steg K2/01 на Focal 165 VR. Саб - ЗЯ .......... пока курит
|
|
|
|
|
06.07.2010, 22:24
|
#400 |
|
Старший Пользователь
Регистрация: 04.03.2008
Город: NSK
Регион: 54
Машина: Toyota Camry SV33 3s-fe
Сообщений: 153
|
UP

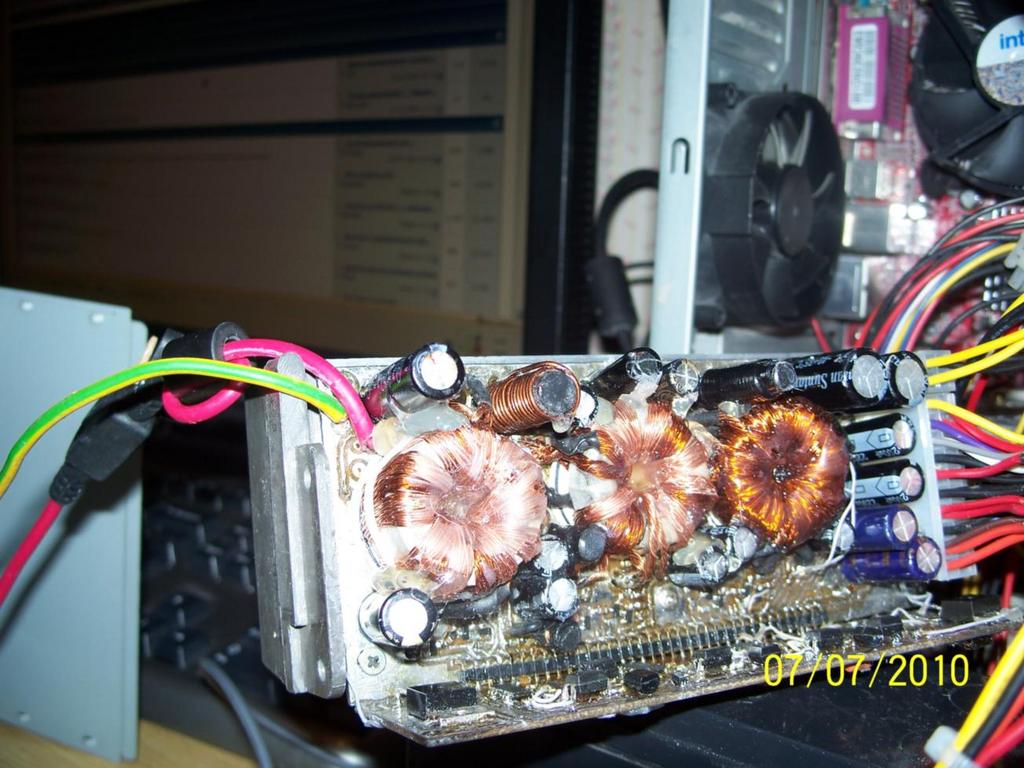

Собрал свой 3х трансовый. Печать полностью мой. ТЛ494., драйвера 807/817, развязка первички и вторички пс807. Запуск компа пс807. Защита по току ключей, на встроенных компараторах 494той.
 Феррит русих (плохой  ) 28*16*7. Греестя аж термоклей стекает. На частотах под 80кгц, уже валит фронты, аж жуть. Ниже низя, мощи мало. Вообщем, феррит русиш в топку... Мониторинг напруг на ЛМ399, (5 и 3.3) от пере и недо..., по 12 вольтам только транзистор открывающийся по факту. Печатка получилась не удобная для монтажа, буду перерисовывать.Ну счас, пишу с компа, работающего на нем. Кора дуба 2,4. 2гб озу. винт, двд, и GF8600gt, и лива 24бита.
__________________
Дорога в тысячу миль, начинается с одного шага... |
|
|
|
 |
