Sergey_L · 01.02.2008, 17:57

А сравни их (осцилограммы) с моим (твоим) LITE.

xDriver · 01.02.2008, 20:52

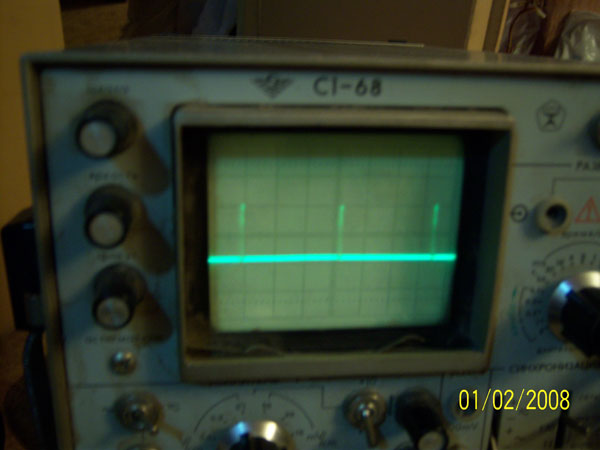

Ничего не понимаю что творится с новым БП, схемы почти один в один (БП SL) а TL-ки как то странно себя ведут.

telefonist · 02.02.2008, 00:50

А что за странной формы импульсы в 12-В канале? Каково соотношение обмоток в этом канале?

xDriver · 02.02.2008, 00:56

Цитата:

Сообщение от telefonist

А что за странной формы импульсы в 12-В канале? Каково соотношение обмоток в этом канале?

Вопроса не понял ...
первичка 2х6, вторичка 2х14 еслы Вы об этом.

xDriver · 02.02.2008, 01:03

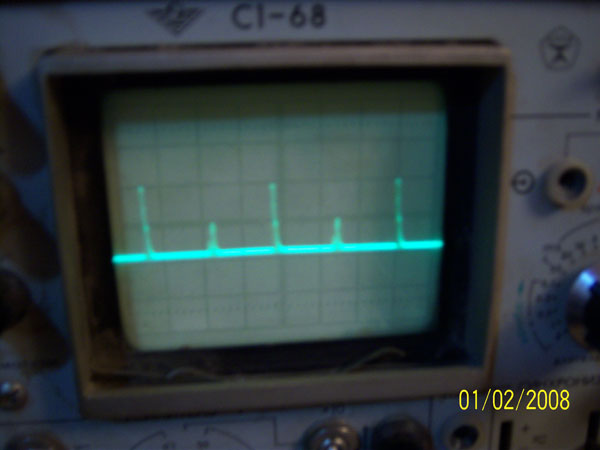

Вот ещё непонятка, вытаскиваю IR4427 из панельки и получаю на 9,10 выходах ТЛ-ок вот такой сигнал (канал 12 вольт остальные отключены).

Sergey_L · 02.02.2008, 01:16

Ну так сейчас 494 молотит по максимуму (48%), (значит все-таки она работает), пытаясь подстроить напругу на выходе, а на обратке висит "0".

telefonist · 02.02.2008, 03:24

Можно посмотреть осциллограммы 12-В канала при разной нагрузке? Минимум, средняя и максимум? Что бы посмотреть коэффициент заполнения импульсами? Просто они на 12В осциллограмме отличаются очень от других каналов.

bus12 · 02.02.2008, 11:59

напрямую подал питание на 494 и 4427, минуя LM2931 - все напруги в норме, пульсации исчезли.
xDriver, может проблема в ней?

alex__k · 02.02.2008, 14:57

Цитата:

Сообщение от bus12

напрямую подал питание на 494 и 4427, минуя LM2931 - все напруги в норме, пульсации исчезли.
xDriver, может проблема в ней?

Поставь по выходу LM2931 электролит 100.0х25в и забудь проблему

svon · 02.02.2008, 15:20

Цитата:

Сообщение от alex__k

Поставь по выходу LM2931 электролит 100.0х25в и забудь проблему

И не только электролит, а ещё и керамику и желательно около каждой ТЛки.Я писал об этом пару страниц назад.Всё же надо иногда и в даташит заглядывать
