Переходник CF-IDE (личного производства)

[9922]

Предлогаю для повторения переходник CF-IDE.
Первый вариант на рисунке 1.
Это для тех кому лень или нет возможности сделать п/плату.

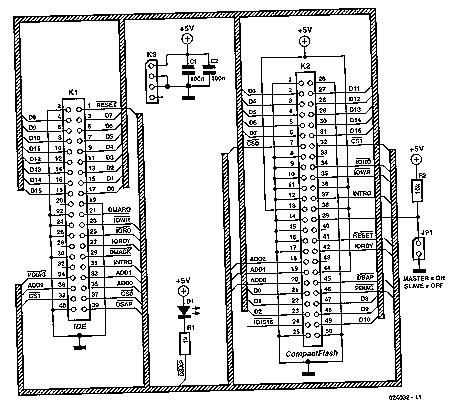

Схема переходника на рисунке 2.

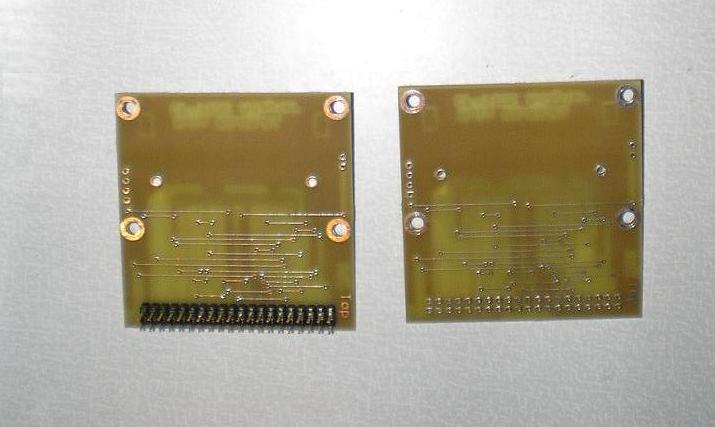

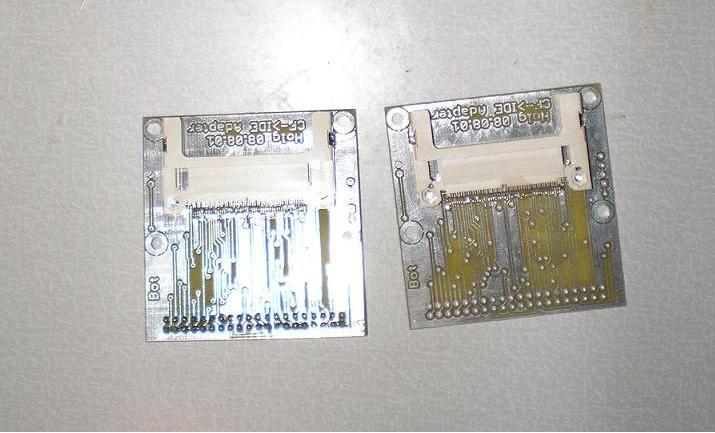

То-что я сделал для себя на рисунке 3 и 4.
П/платы заказывались на заводе.

В приложенных архивах несколько вариантов переходника CF-IDE.
П/платы предназначены для метода лазерного утюга.
Слоты для карт CF свободно продаются в Буром Медведе.

[Мастер]

Для тех кому совсем лень - 4-5$ готовый вариант.
http://cgi.ebay.com/CF-Compact-Flash...QQcmdZViewItem

[HotDog]

схема рабочая но требудет доработки.
новые карты compact flash 266x в этом переходнике работают на скорости UDMA33 - хотя реально они могут работать UDMA66.

У меня стоит карта Transcend <TS2GCF266> CompactFlash Card 2Gb 266x скорость чтения через переделанный переходник порядка 50мб/с, скорость записи 25мб/с. Карат загрузочная - стоит винда XP - загрузка с момента нажатия кнопки на системнике до рабочего стола 40сек. Хипернайт 40сек. - выход их хипернайта 25 сек.

Для переделки нада всего лишь два контакта с IDE завести на 2 контакта CF:
ide - cf
21 - 43 dmarq
29 - 44 dmack

подробнее об этом смотрите на ixbt

УДАЧИ!

[cool-64]

2001 год)))))

[HotDog]

угу! %)
НО тогда в том далеком 2001 году COMPACT flash стоил просто космос и таких объемов небыло и таких скоростей.

сечас реально купить 8 гигов и не парится по поводу винтов - заведтся при -20 или нет.

[9922]

или разводка проводников изменилась ?
может стандарты другие приняли
покажите где их посмотреть

P.S. Нет у меня таких карт <=266х ,два провода добавит тот кому они нужны.

[HotDog]

я же ссылку дал на www.IXBT.com постом выше.

Вот выдержки из той конференции:

Поборол данную проблему, но без творческих доработок не обошлось. Пока не отодрал "лишний" пин у разъёма IDE на плате переходника и не установил 80 жильный кабель. После чего всё стало грузиться замечательно. В свойствах показала работу в режиме UDMA 4 (ранне было в 3). Кстати, через картридер устанавка не получилось. Есть такое подозрение, что для карточек <=266х необходима модернизация переходника под 80-ж кабель, что соотв. поддержке UDMA 4 и выше, иначе могут быть нестыковки с режимами работы карты, BIOS и ОС.

Итого подверглось переработке:
- перепайка
CF 21 - 43 IDE
CF 29 - 44 IDE
- отодрать пин у IDE, для установки 80ж кабеля.

[User]

Сообщение от HotDog

угу! %)
НО тогда в том далеком 2001 году COMPACT flash стоил просто космос и таких объемов небыло и таких скоростей.

сечас реально купить 8 гигов и не парится по поводу винтов - заведтся при -20 или нет.

а как себя флешка поведет при -20? у нее вроде рабочий диапазон от 0 до 70 градусов. Есть большая вероятность, что при -20 карта просто окажется чистой. Естественно, это не про флешки с расширенный диапазоном температур.

[HotDog]

Рабочая температура -25 ~ 85 °C
заявленная производителем
против
Рабочая температура 5 ~ 55°C для ноутбучных винчестеров

[User]

я и написал - что это не про флешки с расширенным диапазоном. -25 уже расширенный, у обычных от 0. Винты для тяжелых условий работают от -30 .
