Raspberry pi 4 B и матрица 7 дюймов в штатный механизм Toyota.

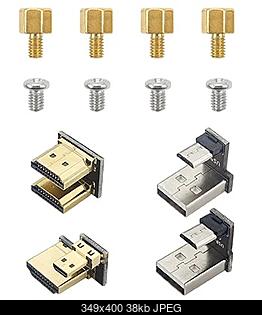

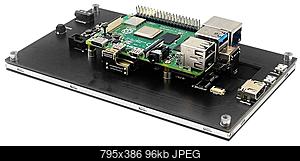

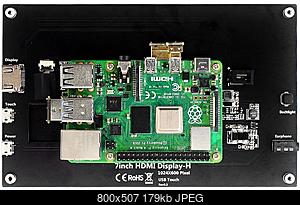

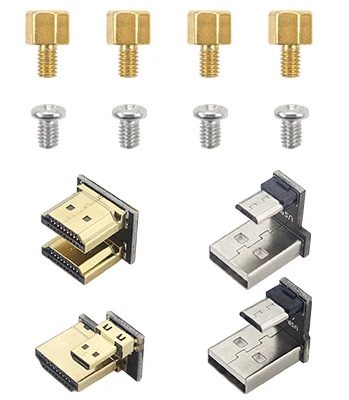

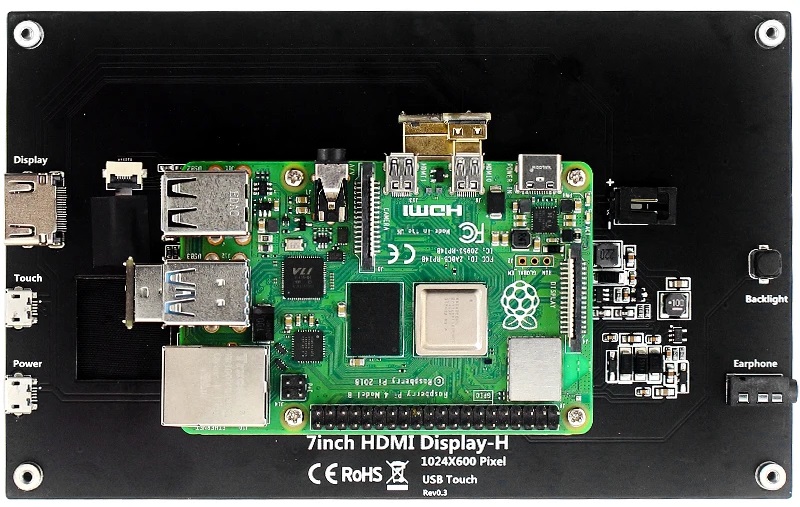

Китайская матрица 7 дюймов для Raspberry pi 4, как один из вариантов, отлично подходящий для установки в штатный механизм Toyota. Комплект матрицы имеет всё необходимое для установки и подключения одноплатника.

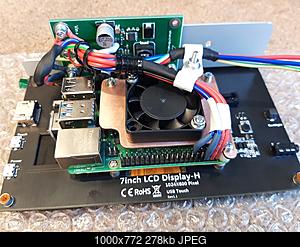

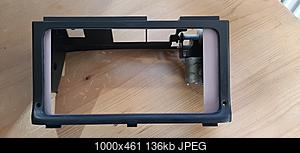

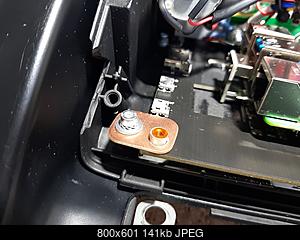

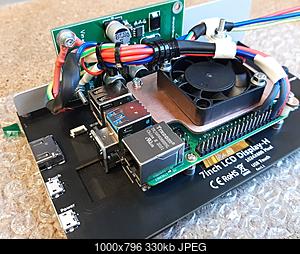

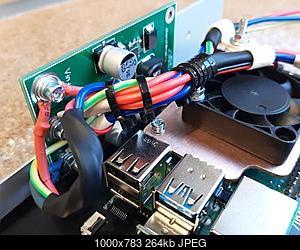

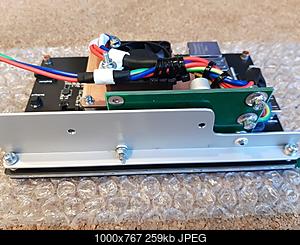

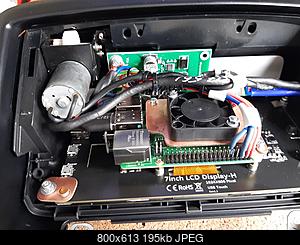

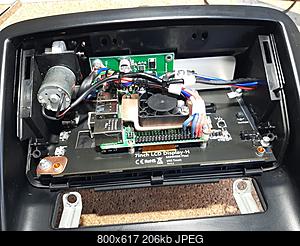

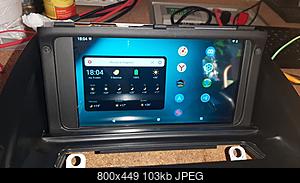

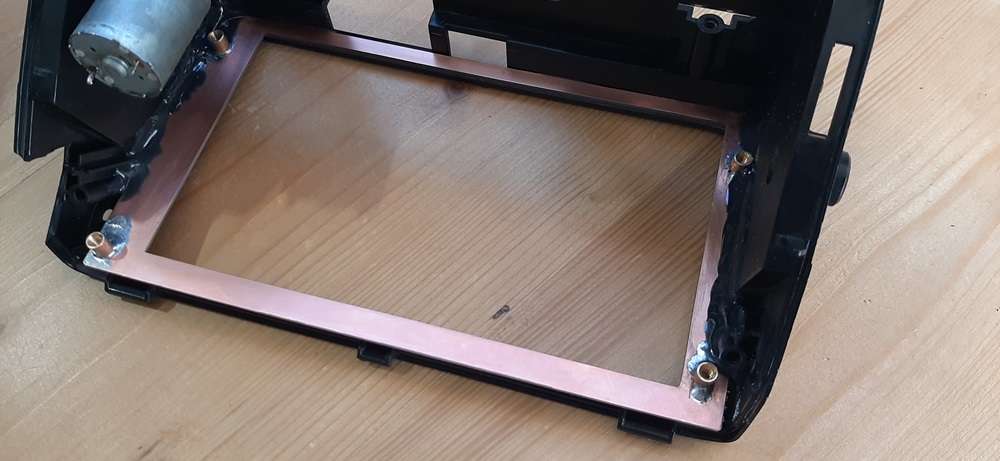

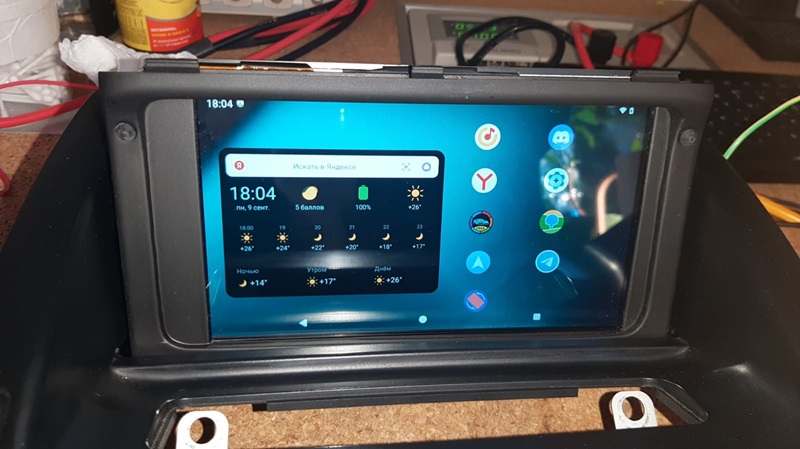

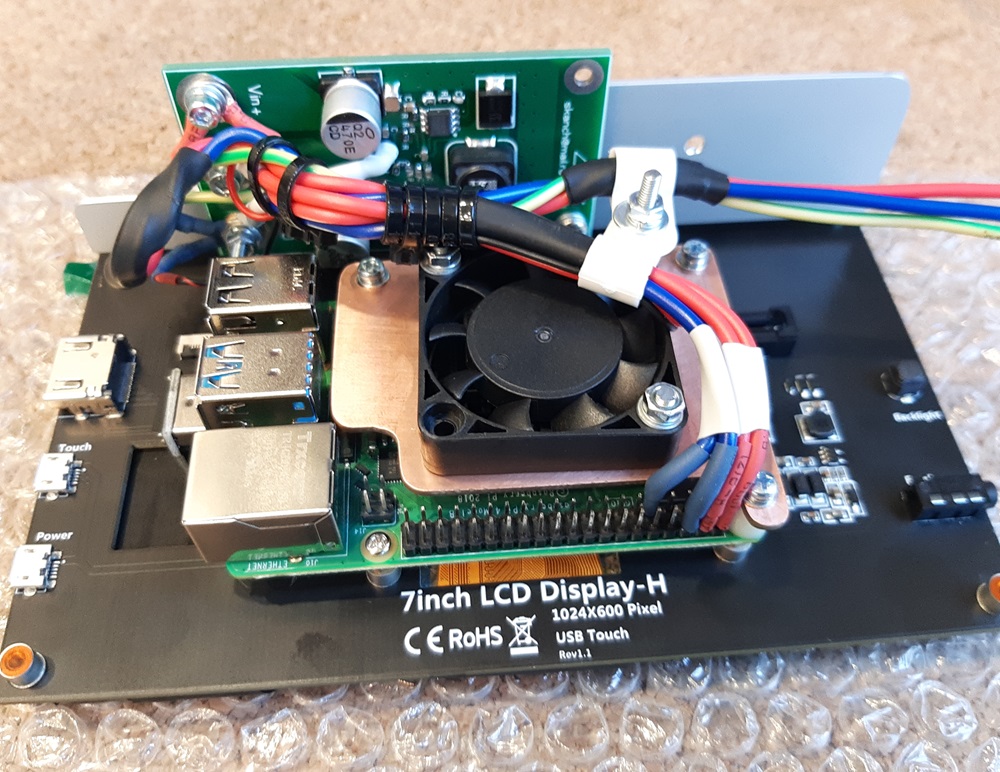

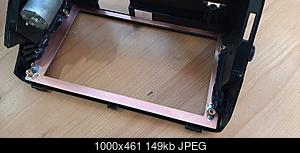

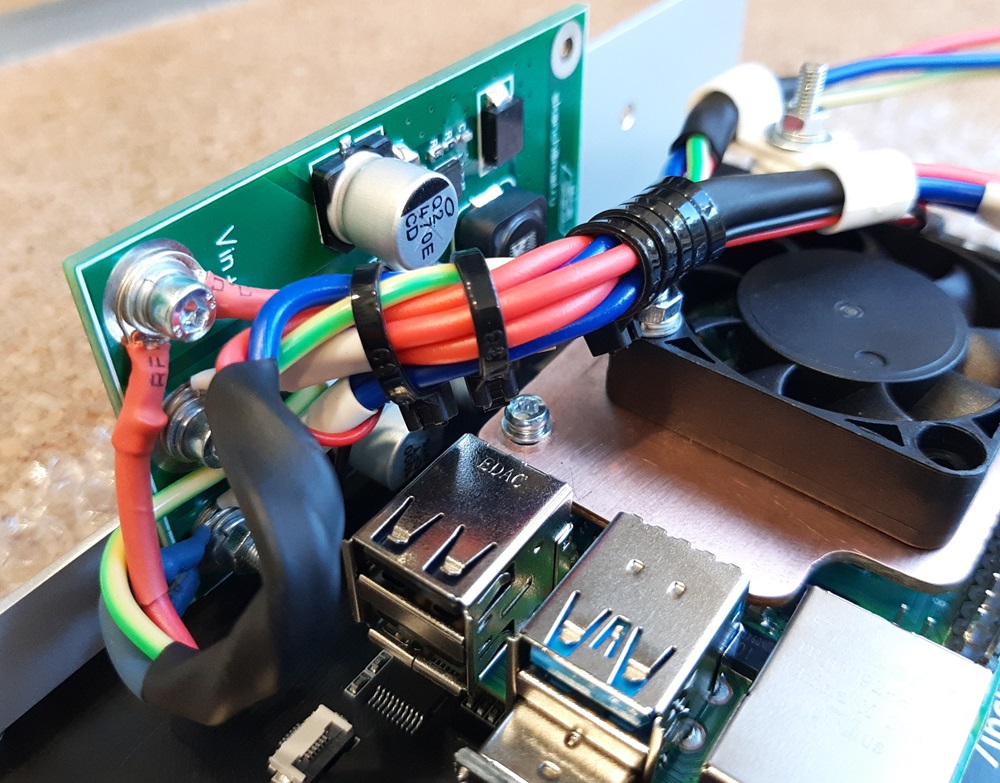

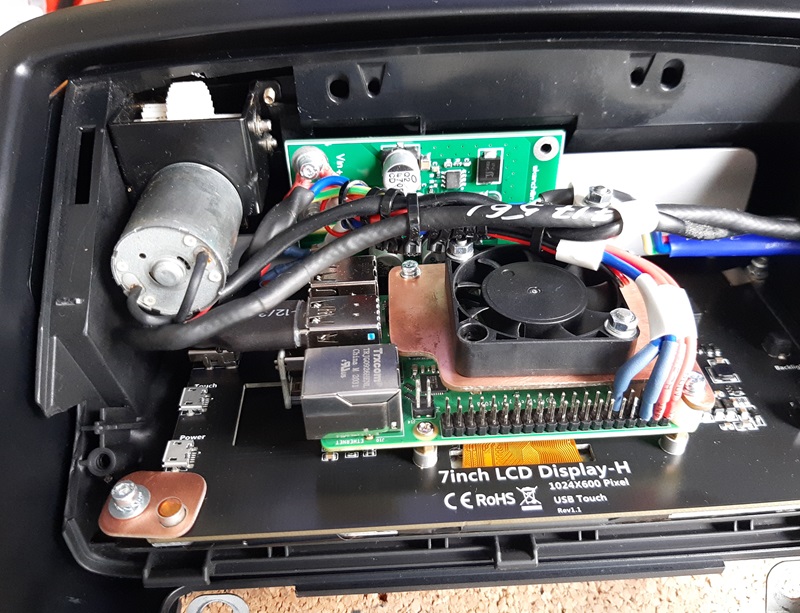

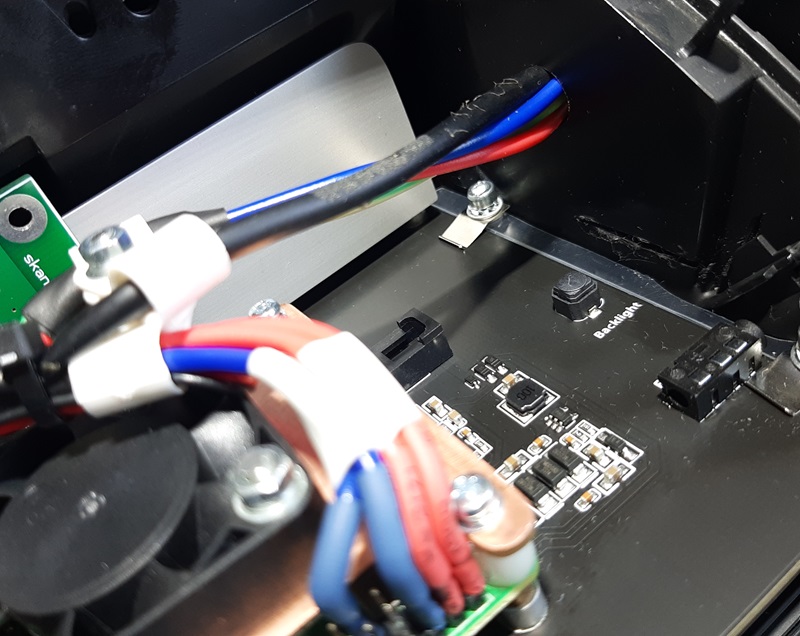

Ко мне рамка механизма попала в изрядно порезанном состоянии и поэтому пришлось делать новую для установки и крепления матрицы. Односторонний фольгированный стеклотекстолит, латунные стойки 6мм., клей "Poxipol"... Вентилятор охлаждения на 24V подключён в линию бортового напряжения авто для снижения шума. Импульсный DC-DC модуль питания малины и матрицы с напряжением +/-5V и током нагрузки до 3,5А. Покрашенная рамка с установленной матрицей... Видео работы... |
|
|
|
11.09.2024, 15:47
|
#2 |
|
Модератор
Регистрация: 19.01.2010
Возраст: 59
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,667
|

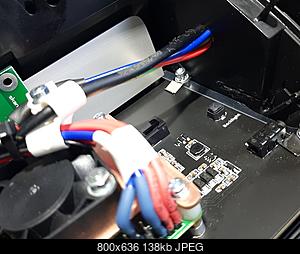

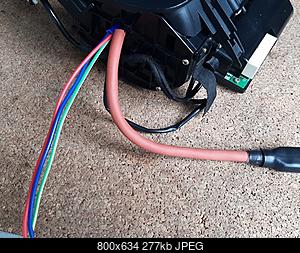

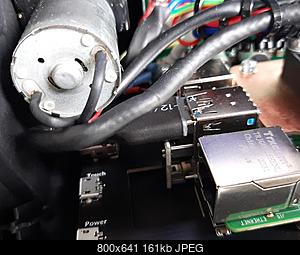

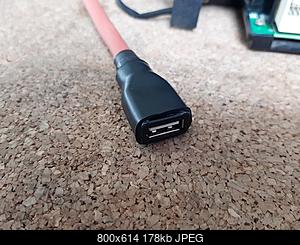

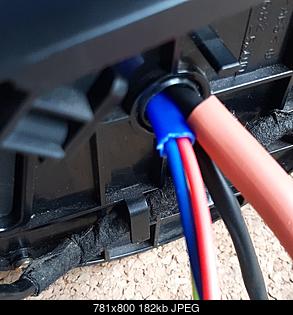

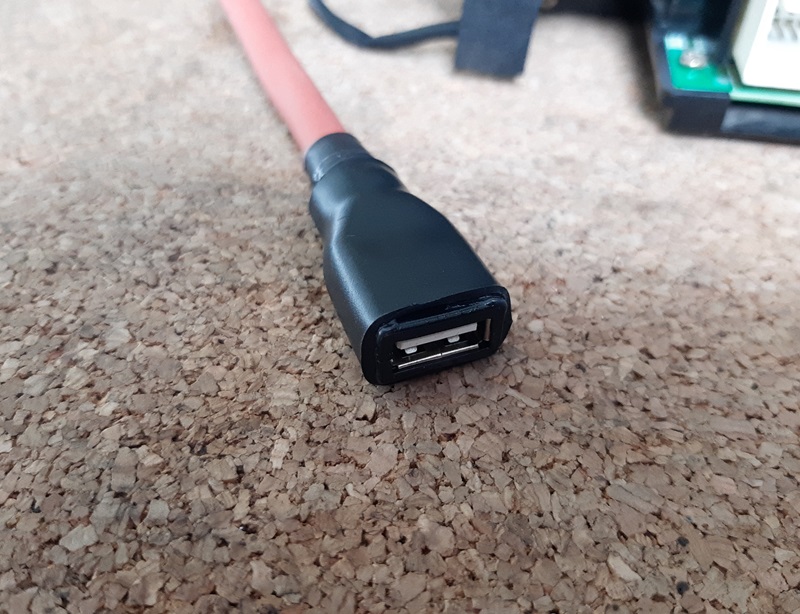

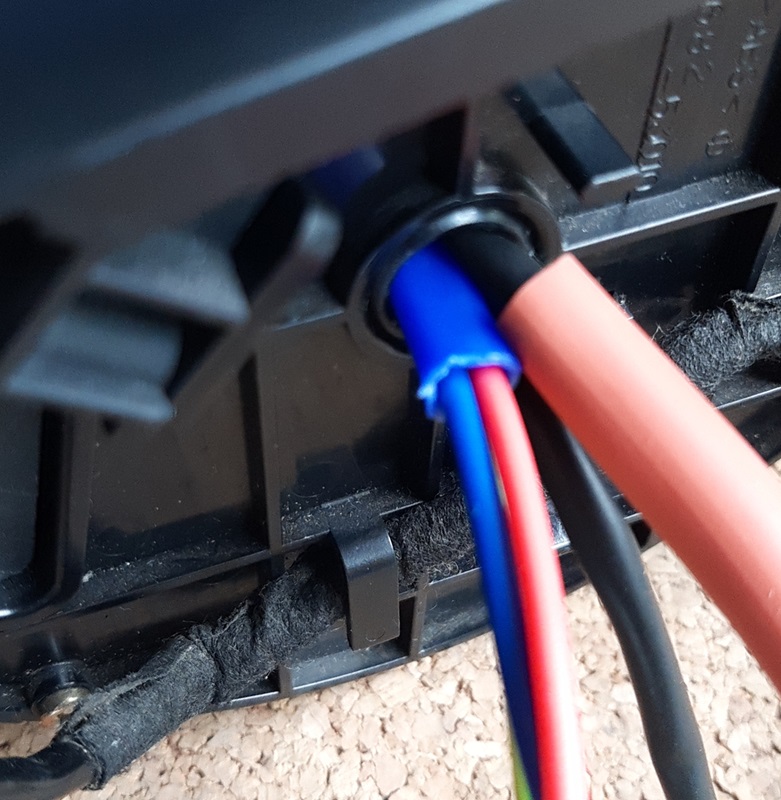

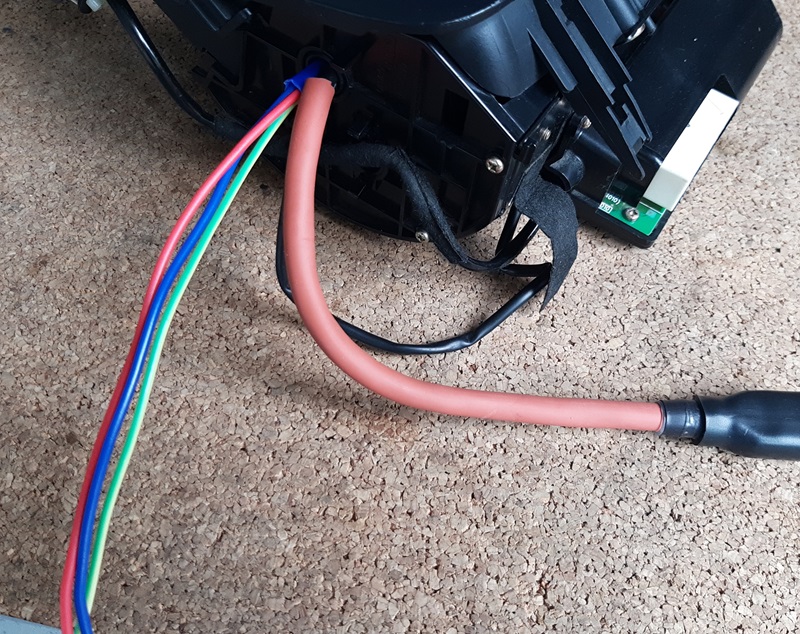

Добавил кабель USB, сделанный по такой технологии. Для гибкости в кабеле использовал карбоновый экран. На карбон сверху внутри механизма использовал термоусадку, снаружи -- силиконовую изоляцию.

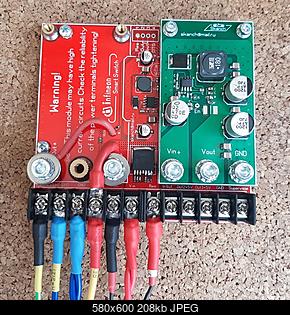

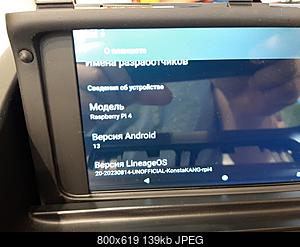

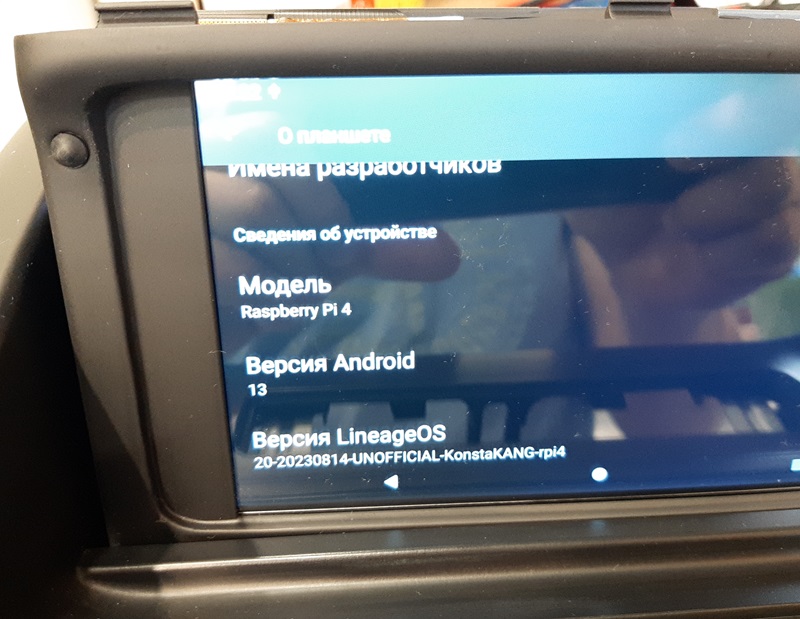

Контроллер управления питанием "малины", включением/выключением механизма со всеми необходимыми задержками, с отдельным модулем питания дополнительного внешнего USB HUB. Прошивка RPi... Последний раз редактировалось skanch; 12.09.2024 в 18:42. |
|
|
|
 |
