basurman · 26.01.2018, 20:54

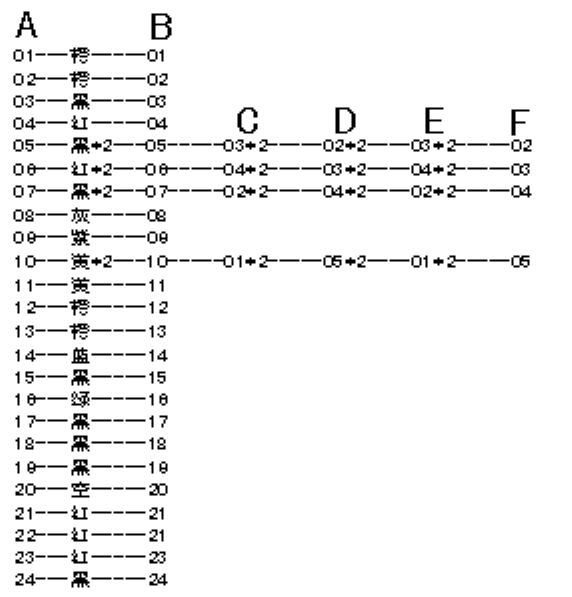

Скрин из твоего архива, вроде все понятно, или нет?

Владимир_22 · 26.01.2018, 21:34

прошу проверить на своем шлейфе: по этому снимку 22 контакт материнки пропущен, а на 21 идет от 21 и 22 контакта М4. у Вас также или это ошибка?

aptm · 26.01.2018, 23:07

По спецификации 21,22,23 +5V, впрочем как 4 и 6. Если не грузить по полной 5-и вольтовую шину, втыкая в мать USB WIFI и модемы можно особо не напрягаться.

basurman · 27.01.2018, 21:13

Цитата:

Сообщение от Владимир_22

прошу проверить на своем шлейфе: по этому снимку 22 контакт материнки пропущен, а на 21 идет от 21 и 22 контакта М4. у Вас также или это ошибка?

Я из свого блока разьем на плате удалил, сейчас проверил визуально на всякий случай, на скрине опечатка. Распиновка соответсвует обычной АТХ.

vovan656nac · 02.11.2018, 07:27

Всем привет, пользуюсь этим блоком питания почти четыре года, нареканий нет, но есть один момент в спящем режиме потребляет ток 350Ма. Я, думаю что это много. Это мне такой блок попался, или это нормально?

basurman · 02.11.2018, 08:20

Цитата:

Сообщение от vovan656nac

Всем привет, пользуюсь этим блоком питания почти четыре года, нареканий нет, но есть один момент в спящем режиме потребляет ток 350Ма. Я, думаю что это много. Это мне такой блок попался, или это нормально?

Если правильно измерил потребление, то много.

vovan656nac · 02.11.2018, 12:41

Амперметр подключал в разрыв между клеммой+ аккумулятора и блоком питания. И где искать причину такого потребления тока?

basurman · 02.11.2018, 13:10

Цитата:

И где искать причину такого потребления тока?

Очевидно в нем самом)
Возможно в настройках проблема, может и подключил что не так.

vovan656nac · 02.11.2018, 14:01

+ на + ,- на - провода большим сечением от ааккума, на блоке все переключатели в 0. комп вкл. от кнопки.

sirota · 02.11.2018, 14:30

-потребление в режиме ожидания менее 1,5 mA - это про м4.

ВАЖНО: Всегда используйте режим «Hibernate» (Спящий режим), никогда не
используйте режим «Standby» (Ждущий режим), так как это может привести к
полной разрядке Вашего аккумулятора.
http://icar pc.com.ua/files/manuals/Manual_M4-ATX_RU.pdf
(убрать пробел в ссылке)
