basurman · 02.06.2016, 21:51

dragerok
Наверно для начала включить камеру ЗХ и на мониторе ав2 принудительно.

dragerok · 03.06.2016, 06:00

Цитата:

Сообщение от basurman

dragerok
Наверно для начала включить камеру ЗХ и на мониторе ав2 принудительно.

Ну я же не идиот, конечно подключил и принудительно если нажимаю av2 все показывает!!!

basurman · 03.06.2016, 09:41

Цитата:

Ну я же не идиот, конечно подключил и принудительно если нажимаю av2 все показывает!!!

В таком случае пиши, что проверял, что делал. Тут что конкурс телепатов?

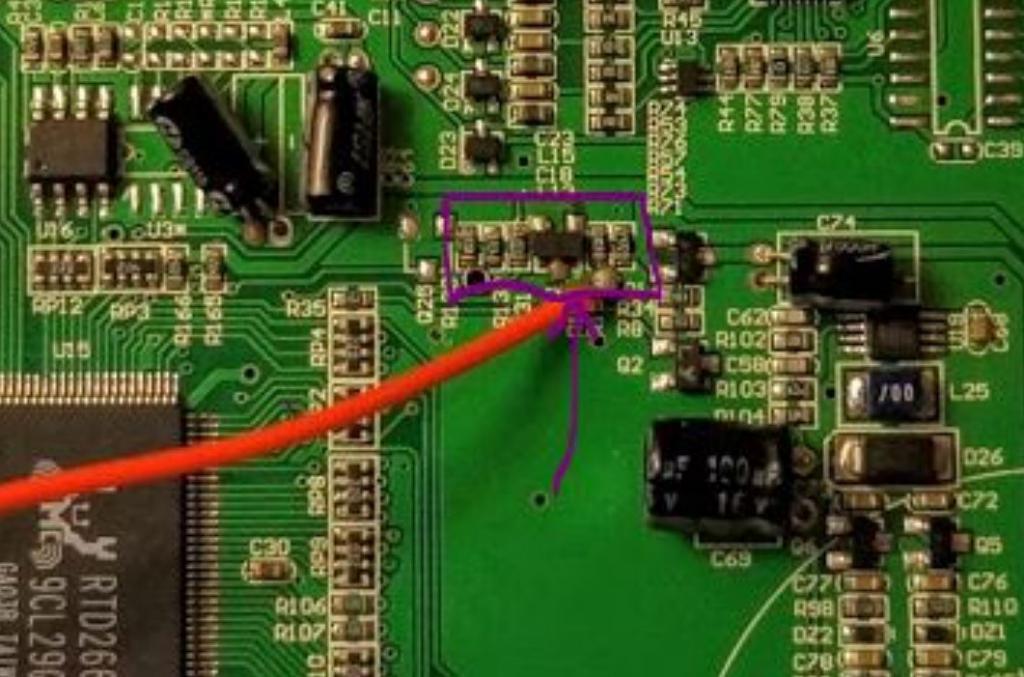

Выделенные детали проверь на непропай и соответсвие написанным на них номиналам, замкни коллектор этого транзистора на массу должен включиться ав2.

dragerok · 03.06.2016, 11:38

Цитата:

Сообщение от basurman

В таком случае пиши, что проверял, что делал. Тут что конкурс телепатов?
Выделенные детали проверь на непропай и соответсвие написанным на них номиналам, замкни коллектор этого транзистора на массу должен включиться ав2.

резисторы проверил, все ОК! На транзисторе замкнул верхний левый и нижний контакт, камера на AV2 сама включилась (здесь подсмотрел http://pccar.ru/showpost.php?p=143289&postcount=23
Вот фото! А дальше что? менять транзистор?

basurman · 03.06.2016, 11:51

Если есть подобный NPN, то меняй.

Там должен стоять MMBT3904.

dragerok · 03.06.2016, 13:57

Цитата:

Сообщение от basurman

Если есть подобный NPN, то меняй.

Там должен стоять MMBT3904.

Поменял я транзистор на BC847 и та же песня, переключает быстро PC-AV2-PC-AV2 и так далее!причем AV2 буквально пол секунды, едва заметно как в верхнем углу появляется надпись AV2 на синем фоне, изображения с камеры не успевает появится и опять PC с моим рабочим столом!!! Мало того, припаял транзистор и для AV1, та же история, походу не судьба мне эту хрень победить

basurman · 03.06.2016, 14:08

Резисторы 10к и 4,7к, замени согласно схемы. Прям навесом, для проверки.

dragerok · 03.06.2016, 14:17

Цитата:

Сообщение от basurman

Резисторы 10к и 4,7к, замени согласно схемы. Прям навесом, для проверки.

А ничего что они продаются как "бочёнки" с полосками, а заводские маленькие таблеточки? "Бочёнки" подойдут?

basurman · 03.06.2016, 14:23

Для проверки пофигу, ставь какие есть, нужного номинала.

А кирпич зачем повесил, такая картинка зачетная была...
