Shram · 19.09.2014, 06:56

Цитата:

Сообщение от basurman

Держи

Спасибо.Буду кабель паять.Делаю 2дин,проще чем к HDIM паять.

malabiker · 12.10.2014, 15:13

Добрый день!

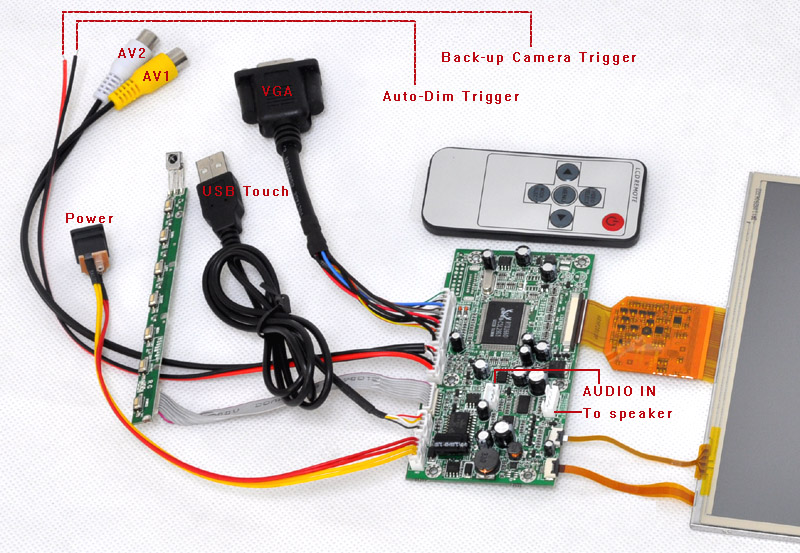

Подскажите пожалуйста назначение разъемов AUDIO_in и TO_Speaker на основной плате (догадки конечно очевидны, но хотелось бы уверености)

и трехпинового разъема на первой боковой плате( там где usb)

Если не сложно сразу с распиновкой

ancc · 12.10.2014, 17:47

Цитата:

Сообщение от malabiker

Добрый день!
Подскажите пожалуйста назначение разъемов AUDIO_in и TO_Speaker на основной плате (догадки конечно очевидны, но хотелось бы уверености)

и трехпинового разъема на первой боковой плате( там где usb)

Если не сложно сразу с распиновкой

а что там непонятного? на плате помимо всего прочего коммутатор звука, в режиме HDMI идет с ЦАПа, в остальных с audio_in. выход звука to_speaker. Трехпиновый на USB это миниджек на панели, куда захотите, туда и подключайте.

Про распиновку тоже все понятно, один вывод на массу, остальные L и R.

П.С. Поправка по разъему динамика там 4 провода +/- по каждому динамику.

indy · 12.02.2015, 15:01

Не прошло и года как дошли руки и перепаял этот присланый Дерриком злополучный EEPROM.
Заработало, включается на HDMI. Посмотрим на сколько хватит.

С моим любительским уровнем пайки задача не слишком тривиальная, но вроде получилось с первого раза.

-=zds=- · 12.02.2015, 17:12

Цитата:

Сообщение от indy

Не прошло и года как дошли руки и перепаял этот присланый Дерриком злополучный EEPROM.
Заработало, включается на HDMI. Посмотрим на сколько хватит.

С моим любительским уровнем пайки задача не слишком тривиальная, но вроде получилось с первого раза.

Ancc уже собрал тестовую прошивку под этот контролер, так что при следующем слете, может быть уже сами будете шить, новой модинговой прошивкой

seriousstas · 24.02.2015, 21:23

При загрузке Win 8.1 раза три включается AUTO подстройка
логотип материнки (стартовый) сильно съезжает вправо .
Началось , когда сбросил настройки , как это исправить ,
как избавится от авто подстройки ?

swao · 26.02.2015, 12:21

поделитесь, пожалуйста, оригинальной китайской прошивкой для такого контроллера, т.к. она у меня внезапно "слетела" -- монитор перестал работать, считал прошивку с флешки, а там сплошные нули

ancc · 26.02.2015, 19:46

пишите емейл в личку, где-то была такая прошивка.

Только, насколько я понимаю, есть разные аппаратные ревизии этой платы, не могу гарантировать что к вашей подойдет.

seriousstas · 27.02.2015, 18:56

Цитата:

Сообщение от seriousstas

При загрузке Win 8.1 раза три включается AUTO подстройка
логотип материнки (стартовый) сильно съезжает вправо .
Началось , когда сбросил настройки , как это исправить ,
как избавится от авто подстройки ?

Причина в не сохранении (до перезагрузки) настроек на вкладке "Adjust" ,

Может есть инженерное меню и все решается банально ,
Подскажите куда копать ?
Ещё не ясно какое лучше разрешение выставлять ,при 1024x768
автоподстройка выравнивает окно, но все круги сплюснуты ,
1280x800 - норм с кругами , но экран в стороне при загрузке , приходится
каждый раз поправлять пультом

swao · 07.03.2015, 22:25

Цитата:

Сообщение от ancc

пишите емейл в личку, где-то была такая прошивка.

Только, насколько я понимаю, есть разные аппаратные ревизии этой платы, не могу гарантировать что к вашей подойдет.

написал в ЛС
