han2001 · 13.05.2014, 13:37

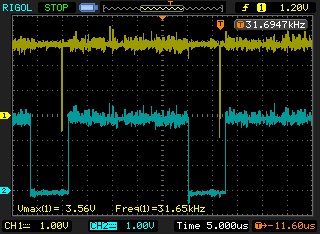

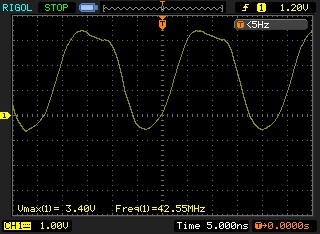

Вот осциллограммы синхронизирующих сигналов идущих с планшета на TFP410. На картинке Hsync+DE сигнал Hsync вверху, а сигнал DE внизу. Следующие фото Vsync и IDCK. Что касается полярности сигнала IDCK, т.е. 42МГц, то для этих целей в TFP410 есть управляющий сигнал EDGE/HTPLG на выводе 9, который выбирает по переднему или заднему фронту, но я им игрался и разницы не заметил.

Vic26 · 13.05.2014, 13:54

вроде все правильно....
еще заметил что ширина синхросигнала влияет

ancc · 13.05.2014, 13:56

а можете скинуть дамп какие значения вы в регистры tfp401 записываете?

П.С. хотя похоже вы не используете I2C на чипе

han2001 · 13.05.2014, 14:09

Цитата:

Сообщение от ancc

а можете скинуть дамп какие значения вы в регистры tfp401 записываете?

П.С. хотя похоже вы не используете I2C на чипе

Если это вопрос ко мне, то да, я не использую I2C и все параметры выставляю внешними резисторами, просто в программировании не силен. Если надо мог бы перейти в режим I2C и припаять шину к RTD2660, если это поможет.

Vic26 · 13.05.2014, 14:18

я пробовал I2C, результат тот же, тоже перешел на внешнее конфигурирование.
и кстати по умолчанию значения нифига не совпадают с теми, что в даташите указаны.

han2001 · 13.05.2014, 14:22

Я уже не однократно убеждался, что даташиты врут и надо самому все проверять.

ancc · 13.05.2014, 14:39

Цитата:

Сообщение от Vic26

я пробовал I2C, результат тот же, тоже перешел на внешнее конфигурирование.
и кстати по умолчанию значения нифига не совпадают с теми, что в даташите указаны.

все-таки, некоторые вещи там только через I2C можно регулировать.

Vic26 · 13.05.2014, 15:02

если бы определить тайминги, которые планшет han2001 выдает, я мог бы проверить их на своей тестовой плате.
ps
может нам отдельную ветку создать? а то нафлудили мы тут...

ancc · 13.05.2014, 15:17

Цитата:

Сообщение от Vic26

если бы определить тайминги, которые планшет han2001 выдает, я мог бы проверить их на своей тестовой плате.
ps
может нам отдельную ветку создать? а то нафлудили мы тут...

можно и отдельную создать. А так лучше увидеть отладку на сигнале от другого источника и поглядеть, вполне может быть что проблема проявляется только в каких-то очень ограниченных условиях (комбинация входного сигнала+конкретная матрица)

Vic26 · 13.05.2014, 23:19

ancc
Залил прошивку, что-то у меня меню какое то урезанное, нет настроек переворота и зеркалирования, а по умолчанию изображение перевернуто

13.05.2014, 13:37	#851
han2001 Старший Пользователь Регистрация: 28.02.2007 Возраст: 45 Город: Раменское, Рязань Регион: 62 Машина: 2006 Hyundai Tucson 2.0 4WD Сообщений: 245	Вот осциллограммы синхронизирующих сигналов идущих с планшета на TFP410. На картинке Hsync+DE сигнал Hsync вверху, а сигнал DE внизу. Следующие фото Vsync и IDCK. Что касается полярности сигнала IDCK, т.е. 42МГц, то для этих целей в TFP410 есть управляющий сигнал EDGE/HTPLG на выводе 9, который выбирает по переднему или заднему фронту, но я им игрался и разницы не заметил. Миниатюры

13.05.2014, 13:54	#852
Vic26 Старший Пользователь Регистрация: 11.03.2007 Возраст: 47 Регион: 78, 98 Сообщений: 107	вроде все правильно.... еще заметил что ширина синхросигнала влияет __________________ Astra H Service CAN Adapter

13.05.2014, 14:18	#855
Vic26 Старший Пользователь Регистрация: 11.03.2007 Возраст: 47 Регион: 78, 98 Сообщений: 107	я пробовал I2C, результат тот же, тоже перешел на внешнее конфигурирование. и кстати по умолчанию значения нифига не совпадают с теми, что в даташите указаны. __________________ Astra H Service CAN Adapter

13.05.2014, 15:02	#858
Vic26 Старший Пользователь Регистрация: 11.03.2007 Возраст: 47 Регион: 78, 98 Сообщений: 107	если бы определить тайминги, которые планшет han2001 выдает, я мог бы проверить их на своей тестовой плате. ps может нам отдельную ветку создать? а то нафлудили мы тут... __________________ Astra H Service CAN Adapter

13.05.2014, 23:19	#860
Vic26 Старший Пользователь Регистрация: 11.03.2007 Возраст: 47 Регион: 78, 98 Сообщений: 107	ancc Залил прошивку, что-то у меня меню какое то урезанное, нет настроек переворота и зеркалирования, а по умолчанию изображение перевернуто __________________ Astra H Service CAN Adapter

13.05.2014, 13:56	#853
ancc Гуру Регистрация: 17.03.2008 Возраст: 46 Город: Новокузнецк Регион: 42 Машина: 2003\Lexus\RX330 Сообщений: 1,192	а можете скинуть дамп какие значения вы в регистры tfp401 записываете? П.С. хотя похоже вы не используете I2C на чипе

13.05.2014, 14:22	#856
han2001 Старший Пользователь Регистрация: 28.02.2007 Возраст: 45 Город: Раменское, Рязань Регион: 62 Машина: 2006 Hyundai Tucson 2.0 4WD Сообщений: 245	Я уже не однократно убеждался, что даташиты врут и надо самому все проверять.
