Toyota Matrix XR

[Albert.comp]

Начал потихоньку пилить машину.

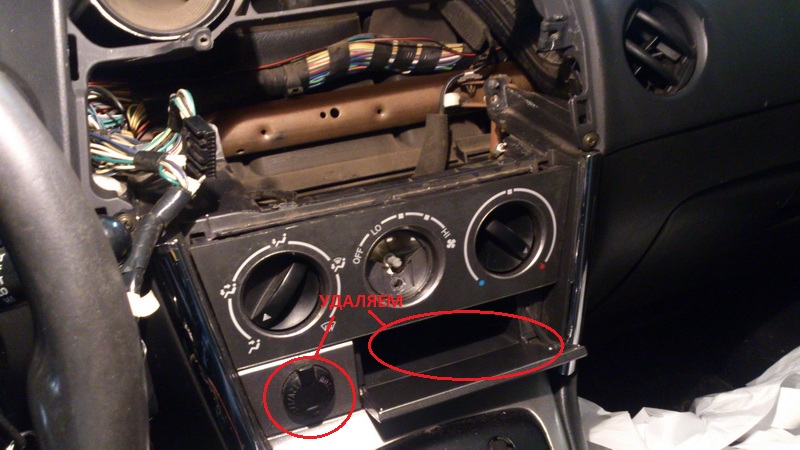

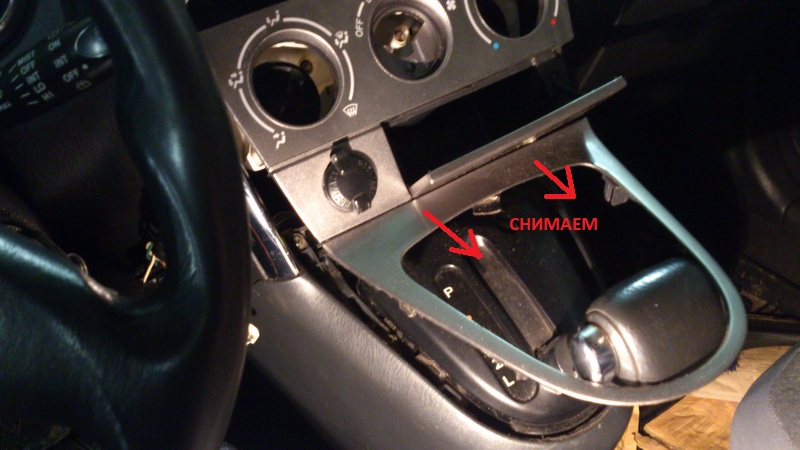

Для начала кастрировал гнездо прикуривателя и ящичек. Прикуривателей 2, а этот можно в другое место поставить. Ящик хорош для кредиток. Но есть еще слева - хватит. Поставлю сюда магнитолу - она и усилок и приемник и регулятор громкости.

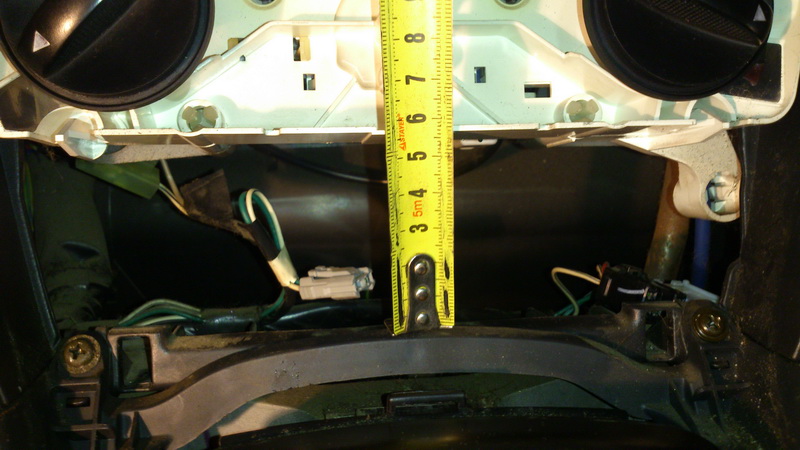

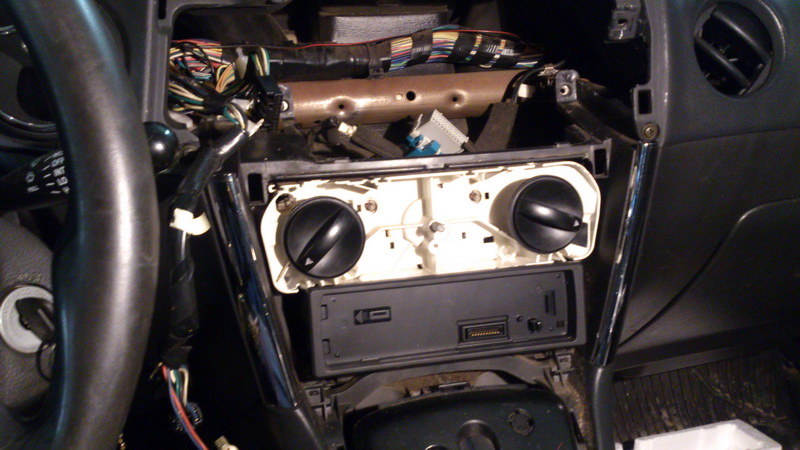

Высоты под магнитолу как раз хватает.

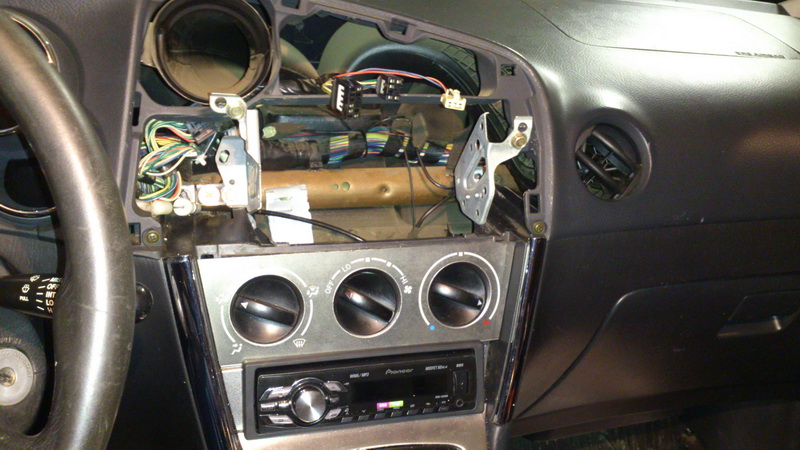

Получается что то типа-






Места для компа остается дофига. Очень просторно!


Пытаюсь в голове пока спланировать корпус, чтоб сюда все удобно разместить.

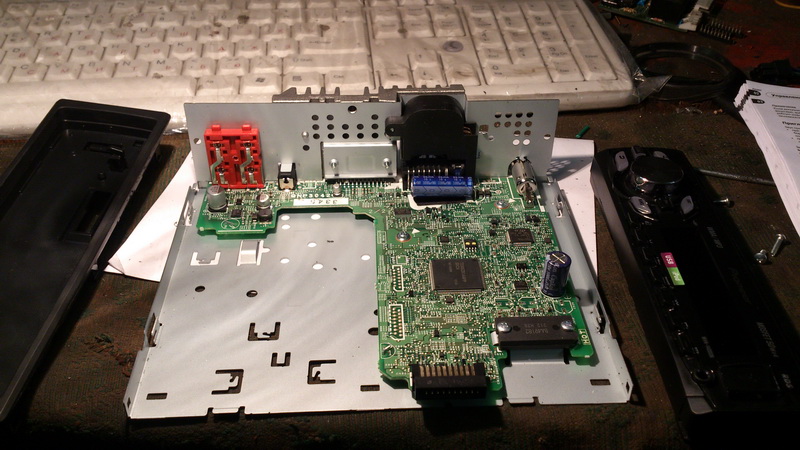

Параллельно допиливаем магнитолу. Т.к. AUX у неё спереди на панельке - сделаем небольшую доработку. Подключаем вход к плате, и выводим назад. Надеюсь по проводу напрямую без развязки шумов и наводок не будет. Попробую сначала, если что добавлю развязку. К моему удивлению в магнитоле почти пусто - сюда еще и плата PC влезет наверно!!!

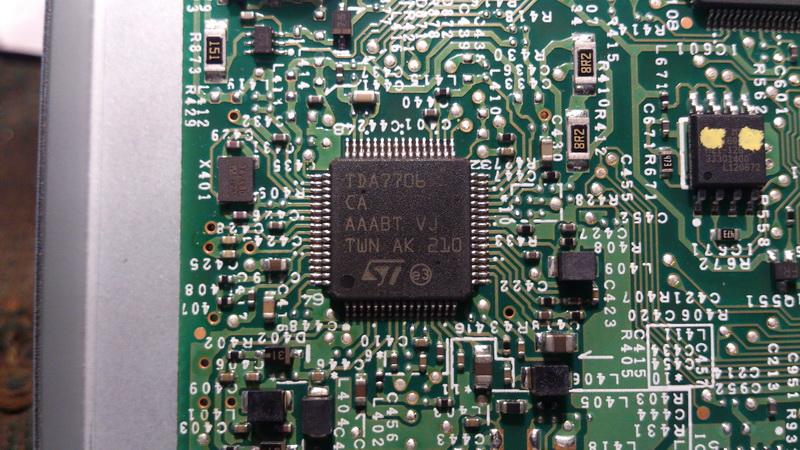

Сам приемник. Цифровой HD (Hybrid Decoding) . Проверим в бою. Обещают хороший диапазон и минимум шумов.

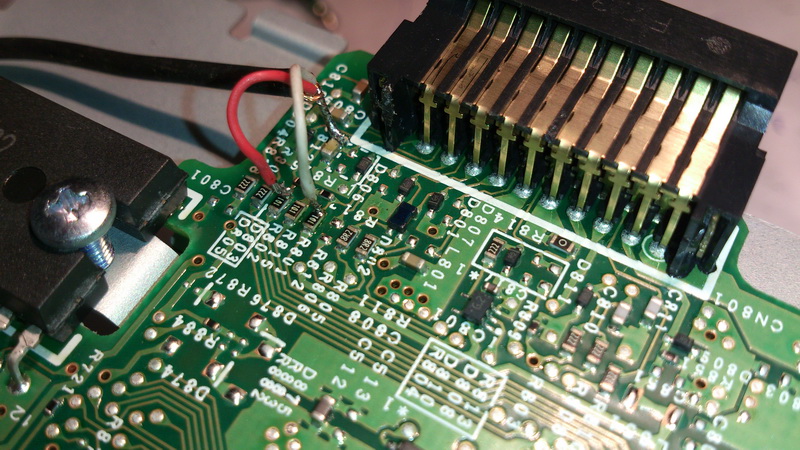

Подпаиваем вход

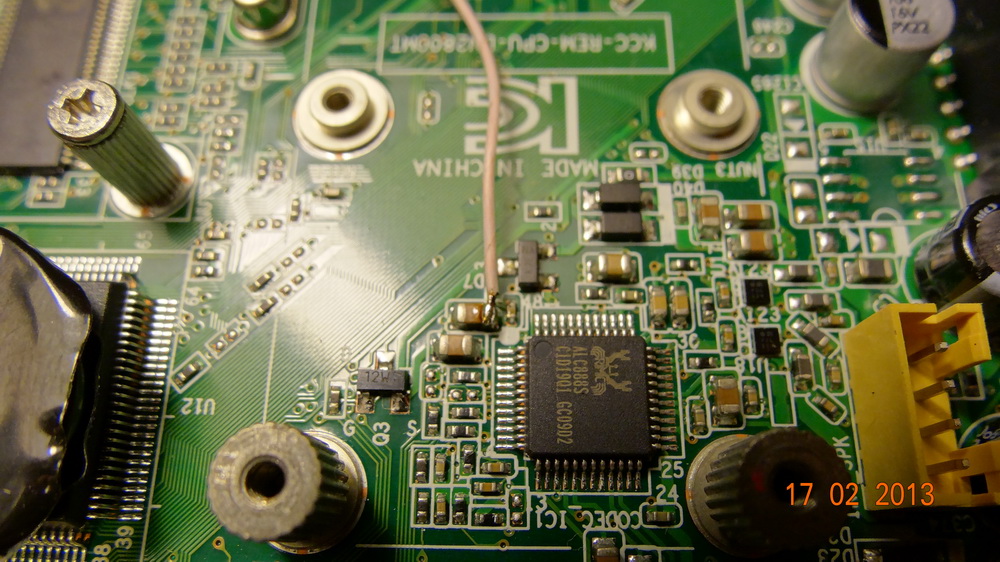

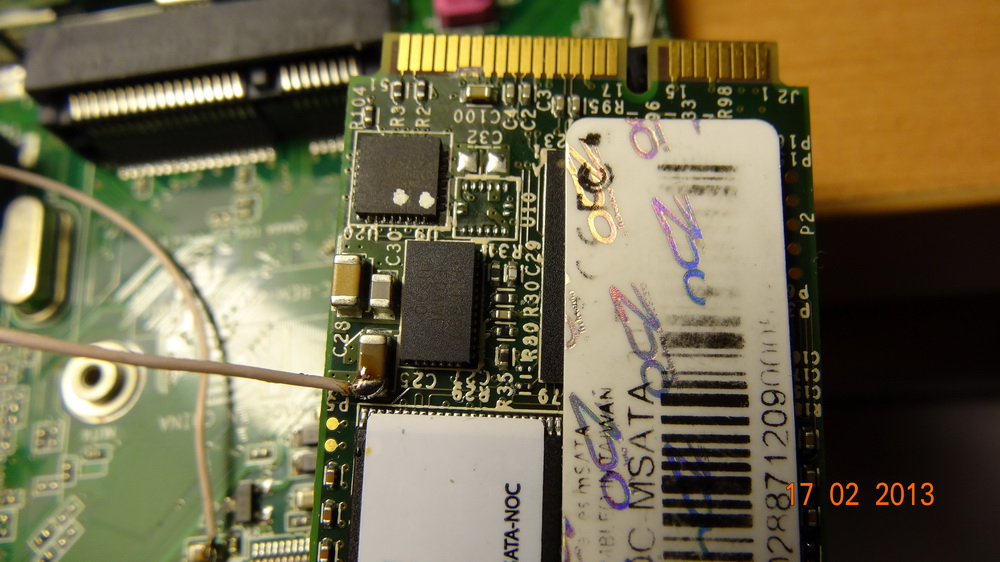

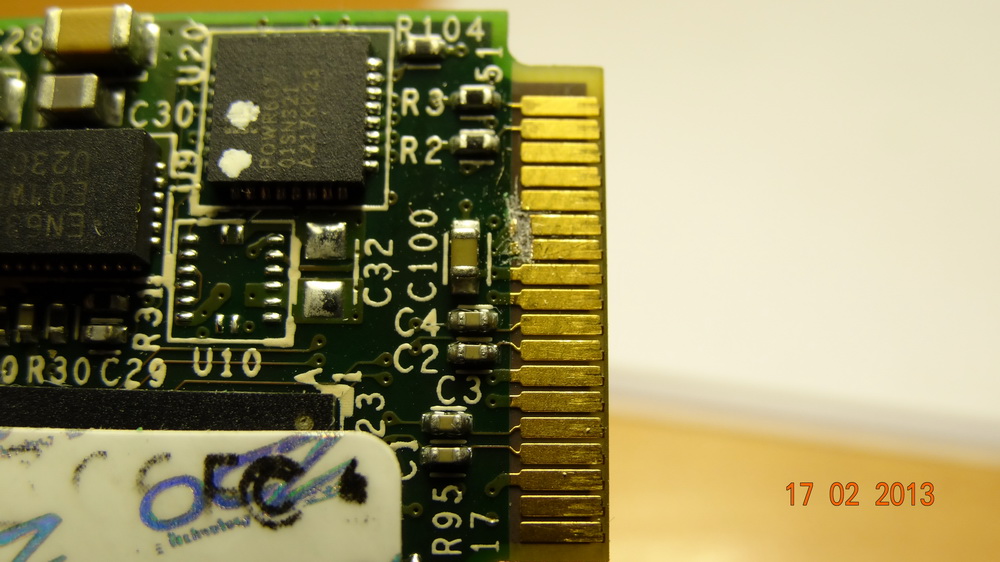

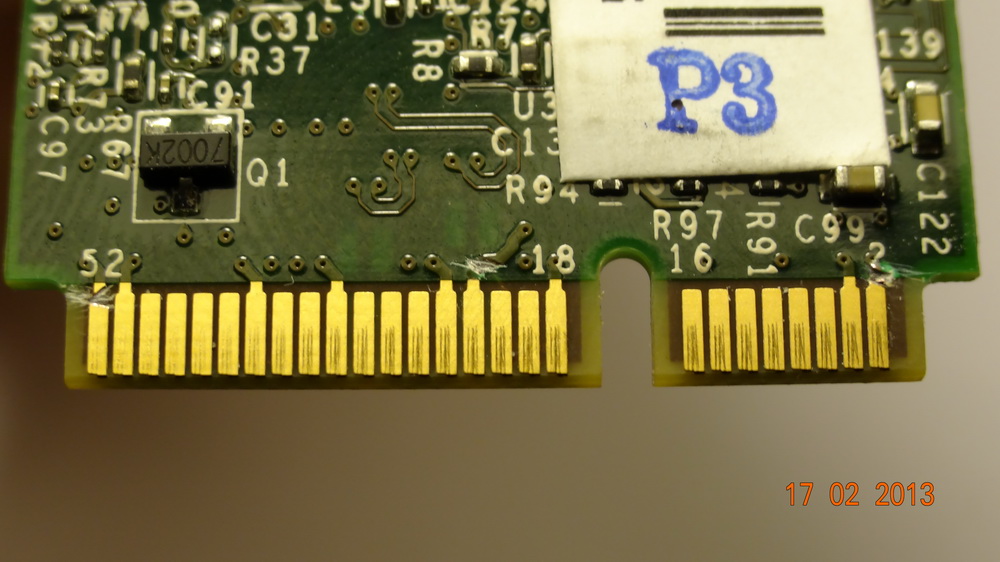

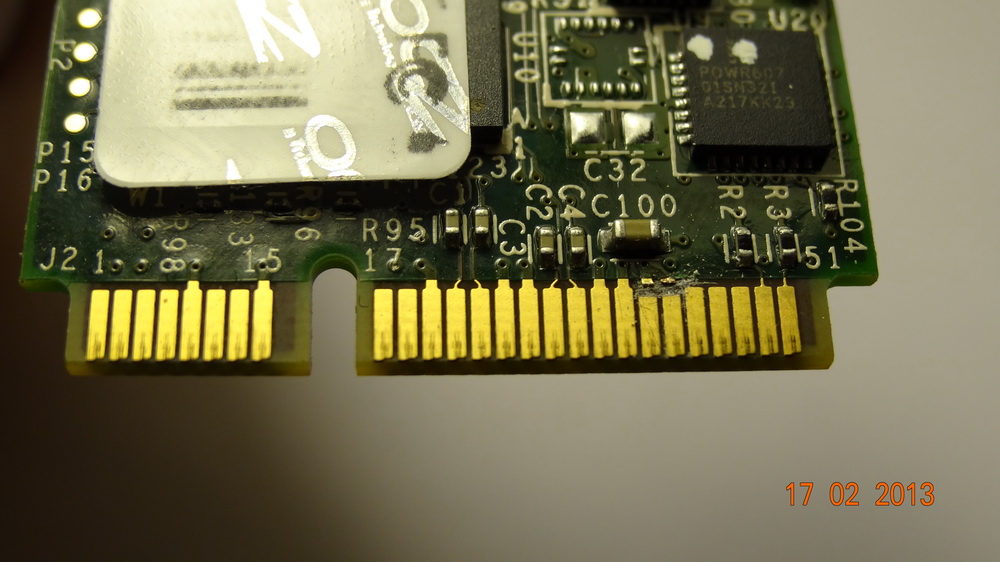

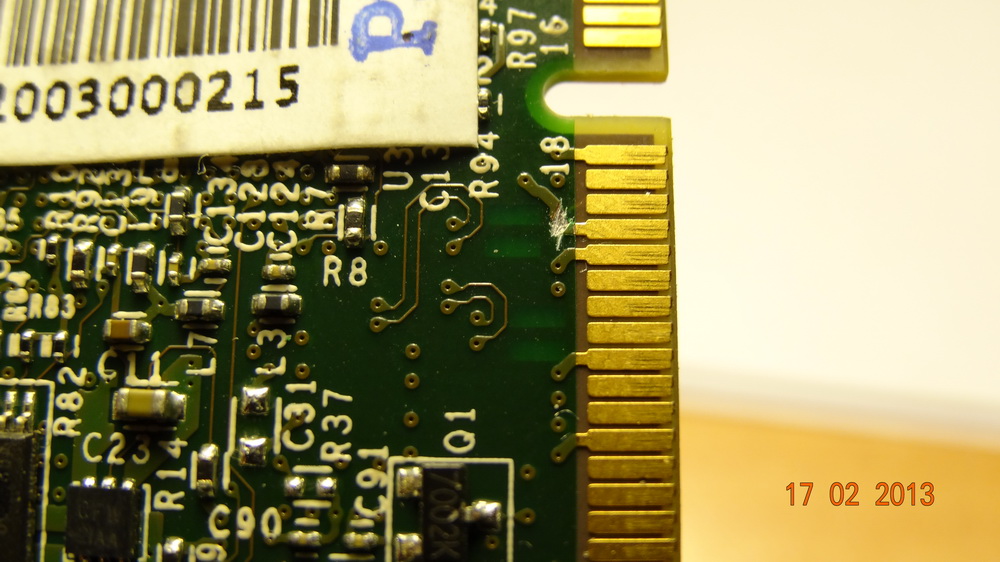

Еще одна доработка внутри компа. Купил я SSD mSATA 30g под систему,фирмы OCZ . Так вот по непонятным причинам он сильно греется в дежурном режиме, т.к. 3.3V подаются всегда почему то. Ток потребления платы в этот момент почти 150mA (в дежурке)! На долго машину так не оставишь. Нашел на мамке отключаемые 3.3v, отрезал на SSD контакты 2,24,52,39,41 . Пришлось правда проводок припаять, зато в дежурке 20mA всего, и SSD не греется!

[Redbiz]

Сообщение от Albert.****

Прикинул моник. Вроде ничего. Края только надо подправить.
Вложение 29746

"Вебаста" выполняет роль только подставки?

[Albert.comp]

Заметили ведь! Это я другу ставил параллельно. Себе уже поставил! Теперь жара

[Albert.comp]

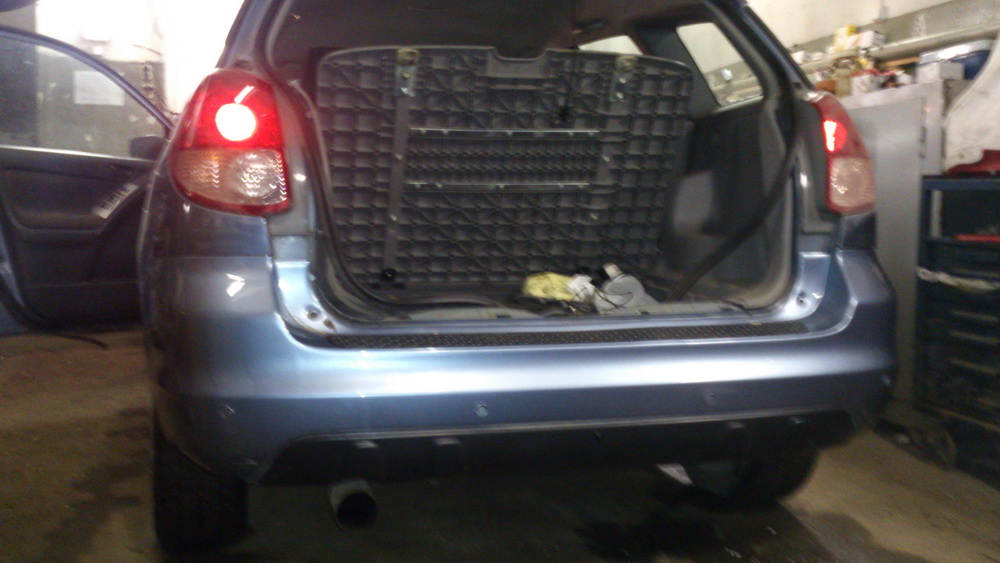

Пока комп дорабатывается, ставим парктроник и камеру заднего вида. Камеру ставлю не "в землю", а почти вдоль горизонта, и пониже. Это эксперимент. Хочу лучше видеть бордюры и трубы. Плюс возможно будет видеозапись.

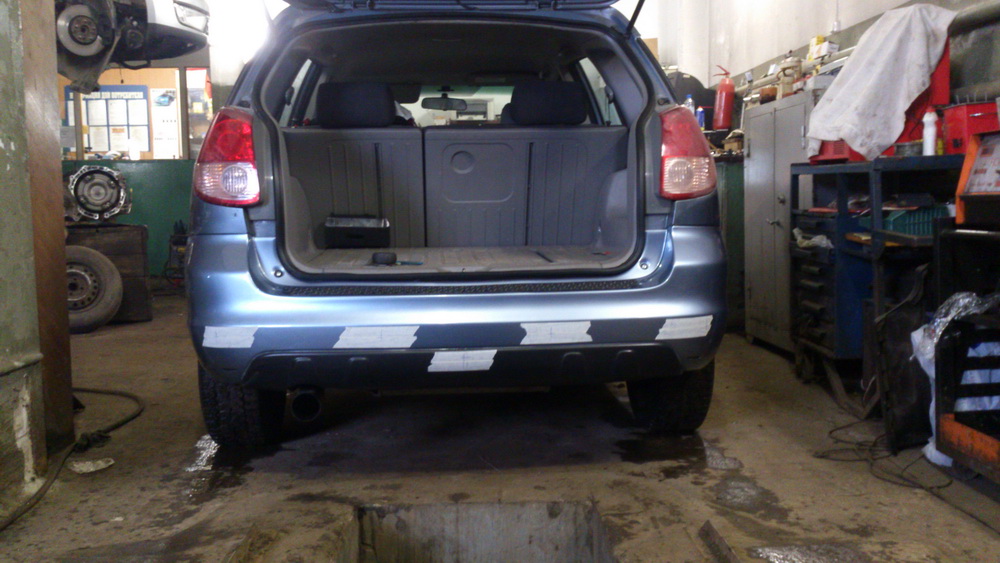

Размечаем. Сверлим.


Снимаем

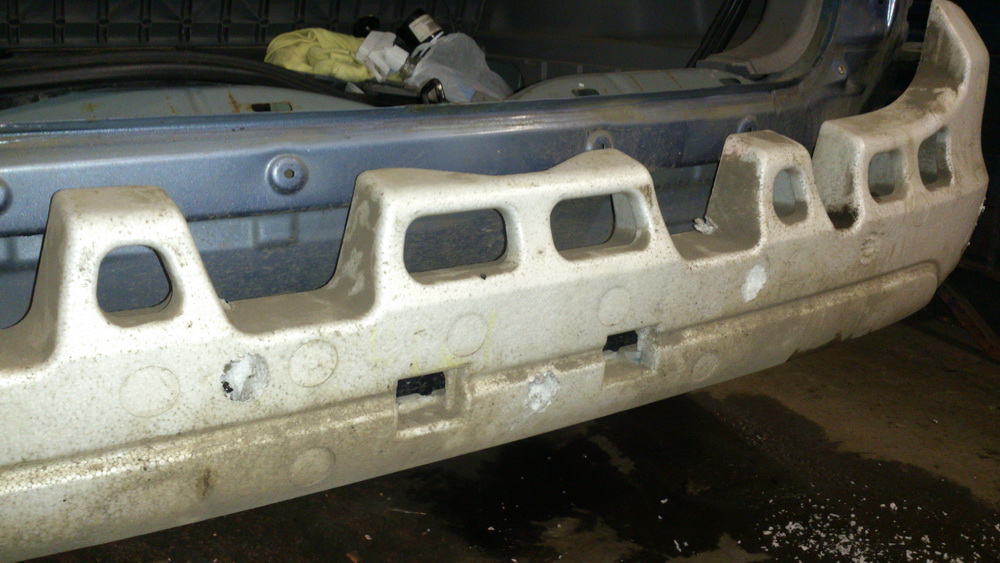

Сверлим пенопласт. Закрепляем провода.

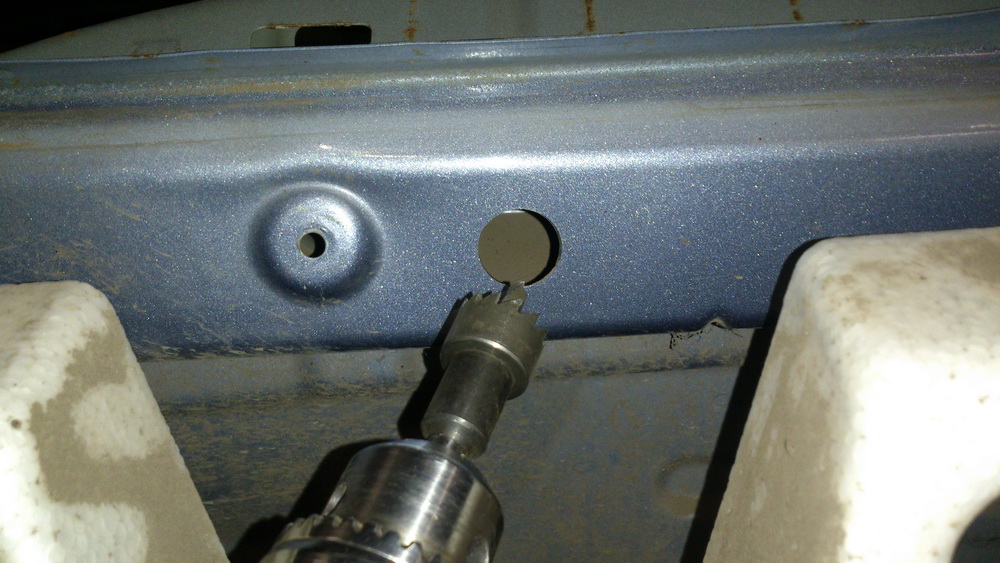

Сверлим кузов. Обрабатываем края краской. Ставим изолятор.




Ставим все обратно. Как то так.

[Hamster]

Камера засираться будет, мама не горюй.... Шторка нужна, или если регистрация планируется - чистелка какая.

[Митрич18]

Сообщение от Hamster

Камера засираться будет, мама не горюй.... Шторка нужна, или если регистрация планируется - чистелка какая.

Согласен на все сто! Имею камеру в штате на машине,она хоть и расположена над номером,но грязи хапает,что каждый день требует протирки,а внизу бампера её придется чистить даже после поездки в ларек.

[Hamster]

Я все порывался себе шторку сделать (штатная камера над номерным знаком). Но так и не реализовал. Вариантов несколько:
- форсунка, т.е. мы просто моем камеру. Но, во-первых, мыть придется под неким давлением, а это даже для супергерметичной камеры, учитывая частоту применения не есть хорошо. Во-вторых - не высохшие капли воды на камере сильно портят картинку.
- шторка. Вариантов реализации много - от шторки аля "шторка на фотоаппарате" до простой гибкой шторки, приводимой в действие электромагнитом. Я как раз на электромагните остановился. Просто, минимум движущихся частей, легко реализовать, места конструкция занимает минимум.
- механизм "выезжания" камеры. Слишком сложно, зима и осадки могут поломать механизм. Вообщем, только для джеймса бонда годится.

[Albert.comp]

От камеры многого не жду. Будет чистая хорошо. Нет переживем. Езжу неделю. Пока чисто. Да и пальцем терануть иногда не в лом. Я вообще заметил, что грязь у меня копится больше на стекле почему то. Так что посмотрим что получиться. Это просто эксперимент.

[Hamster]

Сообщение от Albert.****

Да и пальцем терануть иногда не в лом

Э, это ты сейчас так говоришь, поначалу
Если человек ставит камеру и парктроники, это говорит о том, что ему не только комформа хочется, но и лишний раз из-за руля вылезти при парковке, та чего то там "тирануть" точно влом
Иначе затея бессмысленная.

Впрочем - на то он и эксперимент. Чтобы на его результатах сделать те или иные выводы.
