dimm5 · 24.06.2010, 22:44

Кто-то делал питание на такой микре? Очень соблазнительный вариант по размерам.
Компания ON Semiconductor выпустила регуляторы постоянного тока NCP3063 и NCP3163. Согласно пресс-релизу, эти устройства должны заменить MC34063, который стал широко применяем для понижения, повышения и инвертирования напряжения с использованием архитектуры гистерезисного управления.
По сравнению с MC34063 модель NCP3063 увеличивает частоту переключения от 50 кГц до 150 кГц. Благодаря этому можно уменьшить ёмкость и размер выходного конденсатора (с 470 мкФ до 47 мкФ), а также поставить индуктор на 47 мкГн вместо 220. В результате удаётся сэкономить дополнительное место на плате.
NCP3163 также улучшает характеристики, увеличивая частоту до 300 кГц. Это позволяет ещё более сократить размеры схемы и расходы на внешние компоненты. Пиковый выходной ток достигает 3.4 А, тогда как у MC34063 лишь 1.5 А. Благодаря этому, его можно использовать в системах, работающих при более высоких значениях тока.
Обе модели обеспечивают автоматическое выключение при превышении максимально допустимой температуры, а также ограничение силы тока. Эти защитные функции предохраняют от катастрофических отказов в работе.
NCP3063 по конфигурации выводов совместим с MC34063A и MC33063A и производится в корпусах SOIC-8 и PDIP-8 (планируется также выпуск с корпусами DFN-8). NCP3163 выпускается с корпусами SOIC-16 и DFN-18. Обе модели не содержат свинца.

Циклоп · 28.06.2010, 22:36

Прочитал всю ветку, так и неувидел схемы DC-DC 12-19В на LM2677. В даташите тоже такой ненашёл. Интересно было бы попробовать сделать.

Virtual · 28.06.2010, 22:50

Циклоп смысла нет, ибо нерентабельно!

Циклоп · 28.06.2010, 22:54

Дорогая микра наверно... Косо поглядываю на LM2704, если её усилить мосфетом мощным может чё получится интересное.

Virtual · 29.06.2010, 05:46

Цитата:

Сообщение от Циклоп

Дорогая микра наверно... Косо поглядываю на LM2704, если её усилить мосфетом мощным может чё получится интересное.

лучше смотри в схему на 21й странице

.

Циклоп · 29.06.2010, 21:16

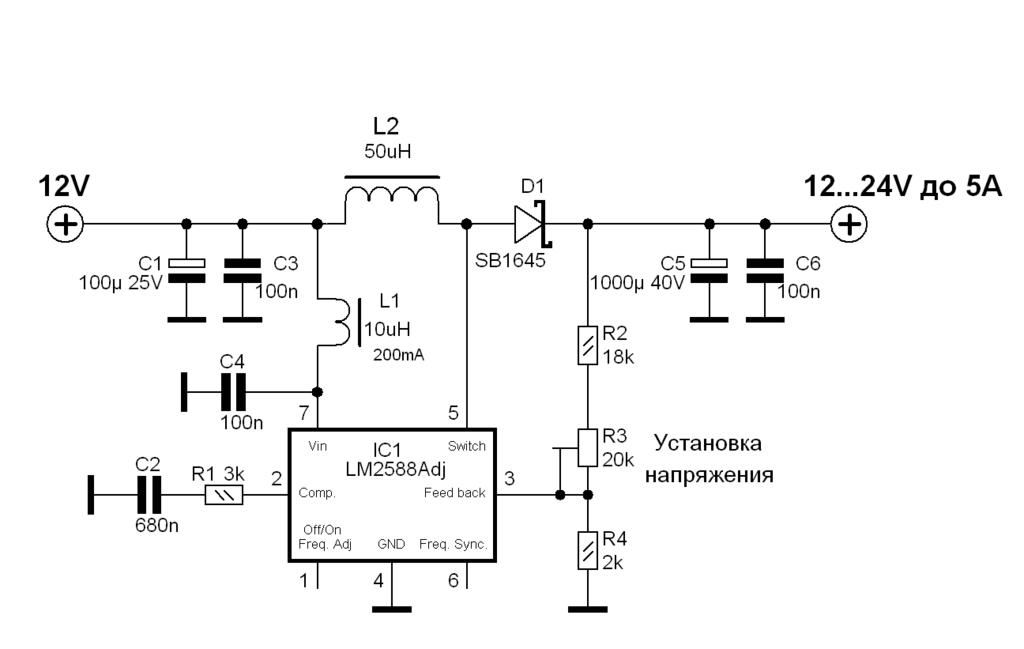

Какая схема, на 34063? Вот ещё схемка.

Virtual · 30.06.2010, 08:44

Цитата:

Какая схема, на 34063?

ага

Virtual · 30.06.2010, 08:56

Цитата:

Вот ещё схемка.

...

очень, частое заблуждение

Цитата:

12...24В до 5А

правильно вот, примерно!, так
in 12в до 5А! (на самом деле еще меньше)
out 12...24В

Циклоп · 30.06.2010, 21:21

Я сделал по этой схеме, испытал под нагрузкой 2,15А, греется дросель, частота почемуто 37,5кГц. Может если нагрузка увеличится и частота увеличится?

Virtual · 30.06.2010, 22:27

Цитата:

Я сделал по этой схеме, испытал под нагрузкой 2,15А, греется дросель, частота почемуто 37,5кГц. Может если нагрузка увеличится и частота увеличится?

НЕТ не увеличится
