Первым делом как освободился от личных дел-выкинул всех китайцев из машины(саб и усилитель).Усилитель твикнул и положил дома,может продам кому ,потом вытащил весь тыл,что будет и повергнут той же участи
Вторым делом как привез ноут домой-разобрал его,вытащив все ненужное.
Собственно разборка ноута(может кому пригодится):
сам ноут:

итак поехали:
переворачиваем машину,снимаем батарею и выкручиваем все болтики с внешней стороны(можно снять жесткий диск,я не снимал)

отсоединяем белый провод управления монитором от видиокарты

после работаем с лицевой частью ноута.Поддевем плоской тонкой отверткой сеточку,закрывающую колонки с правой стороны-снимаем её:



дальше снимаем клавиатуру.Она крепится на трёх защёлках-две по бокам и одна в середине,той же плоской отверткой:



тянем клавиатуру на себя-она выйдет из держателя шлейфе(на фото как раз шлейф клавиатуры),отлепляем желтый скотч-он держит провод,который мы отсоединили раннее

и высвобождаем его из плена

держатель шлейфа без клавиатуры()
слева шлейф от тачпада(его тоже снимаем-потянув за язычок)и выкручиваем болт-котопый держит сидиром(с правой стороны по серединке=))

вытаскиваем сидиром-он держится также как и жесткий диск

отключаем монитор

выкручиваем болтики крепления монитором и снимаем его

отключаем разъём динамиков

и снимаем верхнюю крышку благо она снимется легко

Итак что имеем мы под крышкой:

Далее собираем все в обратной последовательности,но без сидирома и если кому не нужно-тачпада.
крышку от монитора решил оставить,вытащив предварительно из неё битую матрицу
поддев отлепляем резиновые проставки,за ними болтики-выкручиваем их:


монитор весь держится на защелкахплоской отверткой разъединяем две части монитора

[ОхотниК]

выкручиваем все болтики,которые держат матрицу


дальше собираем две части обратно,вкручиваем болтики,вставляем резиновые проставочки и прикручиваем назад к ноуту

вот вроде бы и все по разборке/сборке ноута

[ОхотниК]

Дальше я решил отказаться от таблетки(саб вместо запаски)в пользу 2-х стелзов.

сделал фальш пол.потом стал думать как разместить стелсы.Изначально хотел делать что то вроде этого:

но потом передумал,хотелось закрыть вот эту часть:

поэтому решил делать две стенки.выглядеть должно примерно так:
Вложение 16284

Стелсы почти готовы,на цифровике батарейка села,блин
так что фотки до следующего выхода в нет.

всем спасибо!всем удачи!

[ОхотниК]

Итак в продолжение темы:выглядеть должно так:

[ОхотниК]

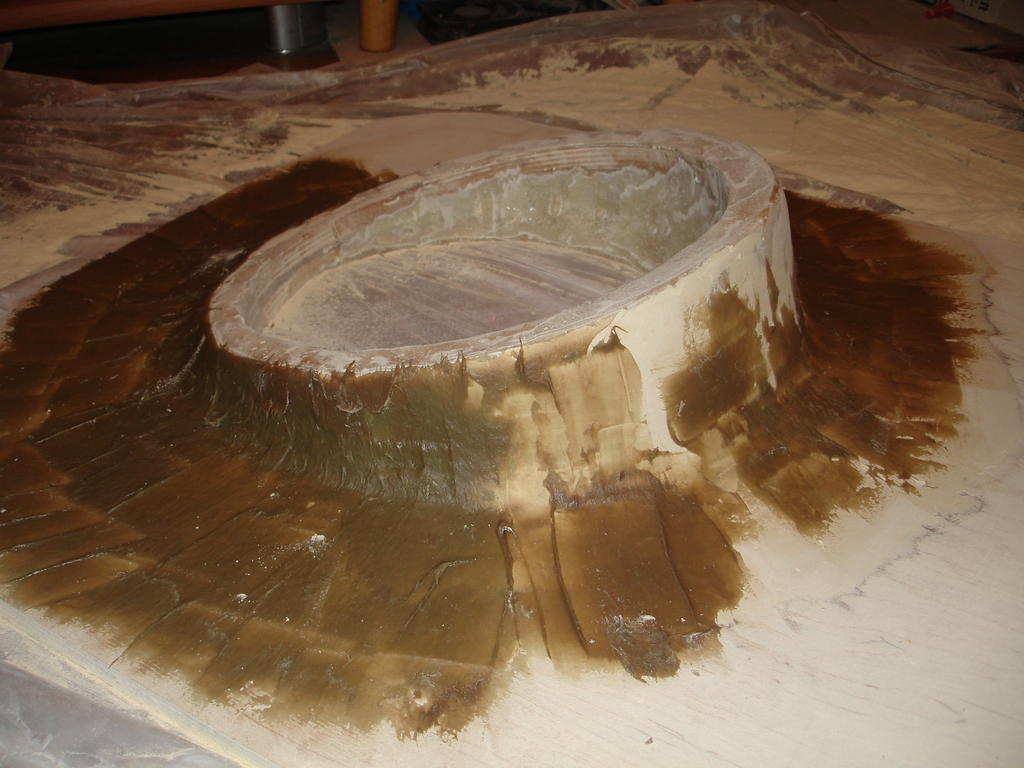

просто выкладываю фотки как стелы делал:

[ОхотниК]

[ОхотниК]

[ОхотниК]

пока делал стелы пришла посылочка с некоторыми компонентами


пока все,на подходе монитор,его установка...и доделывать стелы.
правый сделал,фото позже выложу,делать левый=)

[ОхотниК]

И вопрос к знатокам-куда припаевать првода и какая кнопочка нужна(двух или четырёхпозиционная)чтобы вывеси кнопку на панель?Подскажите пожалуйста
вот фото платы:

[MCZarin]

Кнопка нужна 2-хпозиционная. Кнопки такого типа, как на фотке, обычно коммутируют контакты на одной стороне (т.е. контакты справа между собой, и контакты слева между собой). На фотке видно плоховато (блики мешают), но вроде у кнопки PWR S/W 2 нижних контакта сидят на большом медном полигоне (видимо, земле), а верхние - отдельно. Скорее всего, верхние закорочены между собой, а при нажатии на кнопку коммутируются с землёй.
Аналогично со второй кнопкой.

Если есть тестер - просто прозвоните все контакты между собой в нажатом и отпущенном состоянии, и всё станет ясно. Если тестера нету - отпаяйте кнопку, и вынесите её, куда надо, а вслед за ней все 4 контакта на проводке, так будет проще всего.
