08.04.2009, 21:43
|
#1 |
|
Новый Пользователь
Регистрация: 08.04.2009
Возраст: 36
Регион: 77, 97, 99, 177
Машина: 123sdfqswdf
Сообщений: 3
 |
AUX взамен AM
Имеется проблемка)
есть магнитла SONY CDX-MP40 случилось очень печальное-на@бнул сидюк  перестала полностью воспринимать CD диски...в связи с эти было решено сделать аудио вход (типо AUX) взамен радио AM или MF которые не востребованны! Поиски мануала ничего не дали! Кто может подсказать куда нужно паять провода от штекера что бы при выборе AM музон играл с внешнего источника????? фотографии ресивера прилогаются ( если я конечно не ошибся в выборе)  |
|
|
|
09.04.2009, 00:28
|
#2 |
|
Старший Пользователь

Регистрация: 24.10.2007
Возраст: 41
Город: Tallinn
Регион: ***эстония***
Машина: 03\Nissan\X-trail
Сообщений: 298
|
Честно говоря, гадать так по фоткам просто лень.
Найди даташит на тюнер, найди на нем выводы нужные, от этотго уже можно легко оттолнкуться. Ещё примета - аудио выходы обычно рядом расположены и идут с одинаковой обвязкой (однинакове детали напаяны). |
|
|
|
|
10.04.2009, 01:18
|
#3 |
|
Новый Пользователь
Регистрация: 08.04.2009
Возраст: 36
Регион: 77, 97, 99, 177
Машина: 123sdfqswdf
Сообщений: 3
|
НАШЁЛ!!!а толку мало...
 куда припаять проводки от пяти контактного гнезда по джек хоть убей понять не могу) если ВАС не сильно затруднит укажите верное решение! Схема прилогается!Заранее спасибо!!!!можно на почту dimamalec@mail.ru (хотелось бы прямо на схеме точки поставить) мои догадки что это выходы 3-4 в левом верхнем углу (это вроде тюнер)) на стр.29 PLIZZZZZ HELP ME! Sony_CDX-MP40.pdf |
|
|
|
|
10.04.2009, 01:27
|
#4 |
|
Старший Пользователь
Регистрация: 18.02.2009
Город: Питер
Регион: 78, 98
Машина: Forester 2,5T MY09
Сообщений: 149
|
У меня у одного фотки "маленькие"? Не разглядеть ничего....
 |
|
|
|
|
10.04.2009, 08:37
|
#5 |
|
Старший Пользователь
Регистрация: 23.03.2008
Возраст: 43
Город: Екатеринбург
Регион: 66, 96
Машина: 2008\Ford\FocusII SE Ti
Сообщений: 208
|
такие фото - моветон.
|
|
|
|
|
10.04.2009, 19:37
|
#6 |
|
Старший Пользователь
Регистрация: 24.10.2007
Возраст: 41
Город: Tallinn
Регион: ***эстония***
Машина: 03\Nissan\X-trail
Сообщений: 298
|
Слева сверху tuner unit
выходы 3 и 4 только паять напрямую нельзя. нужно разорвать эту цепь и впаять свой разъем вместо тюнера. Но в таком варианте радио пропадает совсем. Чтобы совместить, ставится реле. На последних страницах моего проекта есть заметка об этом с ссылкой на более подробную инструкцию. Так же интересная точка для подключения - BUS AUDIO IN. по идее, самое то для подключения, но при каком условии он от туда начинает играть не понятно.. |
|
|
|
|
10.04.2009, 22:52
|
#7 |
|
Новый Пользователь
Регистрация: 08.04.2009
Возраст: 36
Регион: 77, 97, 99, 177
Машина: 123sdfqswdf
Сообщений: 3
|
Спасибо МАСТЕР! Это действительно выводы 4 и 5! перерезал дорожки подключил внешний источник вместо тюнера всё заиграло!!УРА! Соединяшь дорожки снова радио поёт))
BUS AUDIO IN да это то что надо...но он активируется только при подключении сиди чейнджера или его эмулятора)) ТЕМА ЗАКРЫТА! Всем кто отвечал большое спасибо! |
|
|
|
|
20.02.2010, 03:47
|
#8 |
|
Новый Пользователь
Регистрация: 11.02.2010
Город: msk
Регион: 77, 97, 99, 177
Машина: Еж3, Ем508Т
Сообщений: 2
|
уважаемые, помогите развеять сомнения по поводу распайки выходов

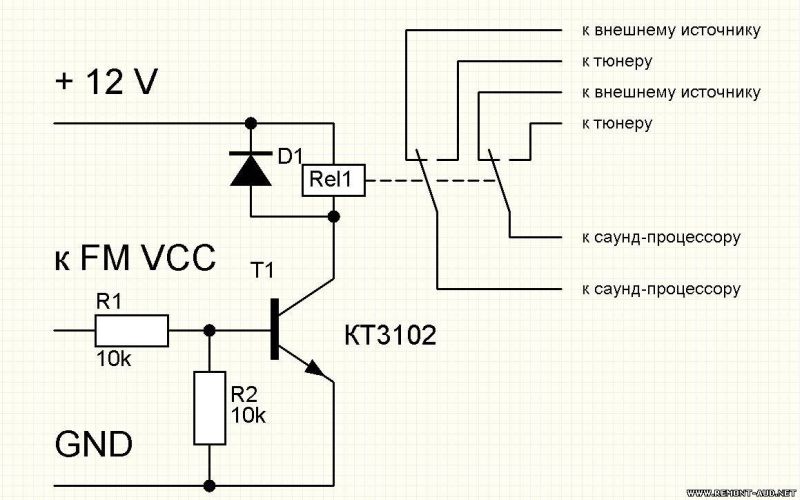

подозреваю мне нужны 16 и 17 выход. фото во вложении упд: всем спасибо, сделал по этой схеме http://pccar.ru/attachment.php?attac...7&d=1245146457 всё работает. Последний раз редактировалось madbrain; 15.03.2010 в 00:04. |
|
|
|
|
20.02.2010, 12:24
|
#9 |
|
Больной. Диагноз "Car PC"

Регистрация: 01.09.2005
Возраст: 52
Город: Москва
Регион: 77, 97, 99, 177
Машина: 08\Acura\MDX •••• 07\Honda\Civic 4D
Сообщений: 4,379
 |
Ага, 16, 17 и 18. Только учти, что у тебя не будет не только AM, но и FM тоже не будет
Так что не факт, что такой AUX нужен...
__________________
Старый проект Honda Accord RHD Теперь будет Acura MDX 2008 и Honda Civic 4D 2007 и Mitsubishi Outlander XL 2011 |
|
|
|
|
03.03.2010, 18:59
|
#10 |
|
Старший Пользователь

Регистрация: 30.01.2010
Возраст: 38
Город: волосово
Регион: 47
Машина: Ford scorpio старый ведролет
Сообщений: 76
|
все вше написанное верно . у меня так и сделано а в разрыв стоят 2 релюхи с сигналки 5 контактов . если карписюга включина то они на aux переключаются + обычный принудительный тумблер
