chibo · 30.01.2010, 18:55

Цитата:

Сообщение от Virtual

1. да
Robiton NB3500/Auto хаха

.

я пользовался данным блоком питания для питяния ноутбука впечатления вроде тока положительные

Virtual · 31.01.2010, 11:00

Цитата:

Сообщение от chibo

я пользовался данным блоком питания для питяния ноутбука впечатления вроде тока положительные

я им тож пользуюсь уже более 2х лет, хорошая железка, правильная... и КПД вполне на уровне= не греется как чайник.

Virtual · 31.01.2010, 11:10

Цитата:

Сообщение от -KiT-

Красивое слово MOSFET, знать бы еще что означает))) Хорошо, буду разбираться со схемой, я вобщем то и спросил сразу какую конкретно надо под мои нужды, так как сам выбрать не смог

если не знаеш что такое MOSFET (metall-oxyde-semiconductor field effect transistor), имхо может купить готовый блок?

-KiT- · 31.01.2010, 19:55

Цитата:

Сообщение от Virtual

если не знаеш что такое MOSFET (metall-oxyde-semiconductor field effect transistor), имхо может купить готовый блок?

Вобщем на самом деле я переоценил свои возможности, понял это начав изучать схему

У меня был блок для ноута универсальный автомобильный, я его дома подцепил через комповский АТшный, все было сначала хорошо, потом запахло паленым))) В итоге сегодня его мультиметром прозванивал и нашел погоревшую дорожку( незнаю как правильно называется) дорожку восстановил, на удивление получилось очень аккуратно)) В этом блоке напряжение регулируется от 16 до 20В, однако мультиметр мне показывал больше заявленного номинала на выходе, вобщем буду тестить. А контроллер решил все же сам собирать! Подскажите, как ток правильно замерить на выходе? Ведь бук не возьмет больше чем надо?
http://pccar.ru/showthread.php?t=1721 мне это контроллер подойдет?

Virtual · 31.01.2010, 20:09

-KiT-
2. он всем подойдет

.
1.

Цитата:

однако мультиметр мне показывал больше заявленного номинала на выходе, вобщем буду тестить.

учти что правильные преобразователи, имеют обратную связ по напряжению прям с разьема (робитоны точно), тоесть идет дополнительный провод прям до разьема в бук.

. ибо ноуты очень капризны к питанию, а данный подход гарантирует желаемое прям на разьеме ноута. /самый простой и надежный способ боротся с падением напр. в проводах, ибо 3А это очень много/

-KiT- · 31.01.2010, 20:18

Virtual
Никаких проводов от него больше не идет, только шнур под коннектор и все

это сильно критично? Слушай, а может есть по-проще контроллеры, мне с дисплеем не особо надо...

questioner · 02.02.2010, 20:03

Блин, не пойму. Собрал я свой блок на LM2576. Расчитал на 9.5В, получилось в холостую - 11В, с нагрузочным резистором (68Ом) - 10,5В, с подключенным, но не работающим ёжиком - 9,8В. При включении ноута падает до 9В, а когда даёшь нагрузку (прибавляю подсветку и кулер) падает до 8,9В, в следствии чего ноут успешно отрубается.

Нормально ли такое поведение для данной микросхемы? ведь она должна же держать напряжение стабильным, а то получается как будто через резистор питание подаю. В чём может быть причина такой просадки? Я конечно могу отрегулировать её на 12В, чтобы она под нагрузкой давала 9,5, но этож изврат. Кто пользовал, подскажие.

Virtual · 02.02.2010, 20:48

questioner совершенно ненормально! гдет ошибка.

Vic58 · 03.02.2010, 00:16

Цитата:

Сообщение от questioner

Блин, не пойму. Собрал я свой блок на LM2576. Расчитал на 9.5В, получилось в холостую - 11В, с нагрузочным резистором (68Ом) - 10,5В, с подключенным, но не работающим ёжиком - 9,8В. При включении ноута падает до 9В, а когда даёшь нагрузку (прибавляю подсветку и кулер) падает до 8,9В, в следствии чего ноут успешно отрубается.

Нормально ли такое поведение для данной микросхемы? ведь она должна же держать напряжение стабильным, а то получается как будто через резистор питание подаю. В чём может быть причина такой просадки? Я конечно могу отрегулировать её на 12В, чтобы она под нагрузкой давала 9,5, но этож изврат. Кто пользовал, подскажие.

На первой ноге (непосредственно) должен висеть электролит, иначе нагрузку не держит. В даташите про это написано, и я на форуме пару раз об этом говорил.
Нормально работающая микросхема дает изменение напряжения - 8,15 - 8,33 В (у меня так).

questioner · 03.02.2010, 17:56

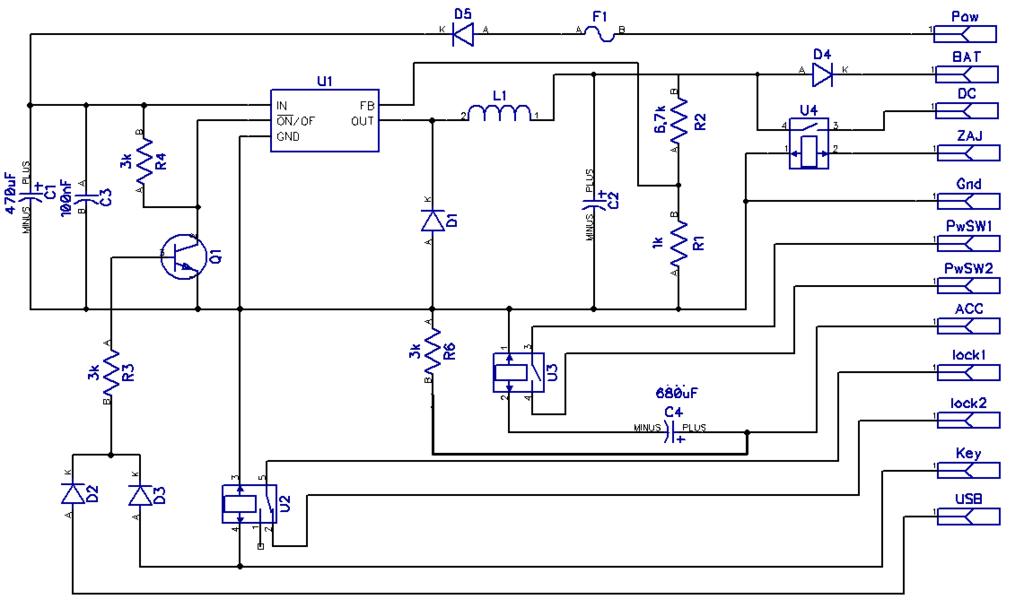

Вобщем, чтобы сто раз не постить, перечислю все отклонения от даташита и приложу схему с печткой - помогите разобраться.

добавлено позже: проблема была решена заменой полумертвой микросхемы

Индуктивность 107мкГн
R1-1кОм
R2-6.7кОм
Шотка SR360
Входная емкость 2200мкФ
Выходная емкость 1000мкФ
Шотка и емкости не по даташиту, и еще на вход повесил керамику 100нФ (С3) (сам не знаю зачем - везде советуют их вешать

) может из-за этого?

На печатке красным отметил дорожку от 1-й ноги до емкости - судите сами, далеко это или нет.

Еще - Шотка физически очень близко к дросселю (всего 3мм)
Сам думаю, что все дело в кривой печатке, ведь я совершенно не умею их разводить.
