11.08.2009, 11:46
|
#81 |
|
Старший Пользователь
 Регистрация: 09.05.2009
Город: ТОМСК
Регион: 78, 98
Сообщений: 143
 |
тоесть у тебя петвичка 3+3 вторичка 4+3+3+4 и сильно греется ДГС (ПО12В ультрафаст по 5В шотки ) а нагрузка какая .
|
|
|
|
11.08.2009, 12:37
|
#82 |
|
Пользователь
 Регистрация: 16.01.2008
Регион: Украина
Машина: PASSAT B3
Сообщений: 66
|
Я пробовал разные варианты
1 6+6w 0.6x4 2 6+6w 0.6x4 3 8+8w 0.6x2 |
|
|
|
|
11.08.2009, 12:38
|
#83 |
|
Пользователь
Регистрация: 16.01.2008
Регион: Украина
Машина: PASSAT B3
Сообщений: 66
|
|
|
|
|
|
11.08.2009, 15:21
|
#84 |
|
Старший Пользователь
Регистрация: 09.05.2009
Город: ТОМСК
Регион: 78, 98
Сообщений: 143
|
ДГС МОЖЕТ ГРЕТСЯ от вихревых токов либо если нагрузка по каналам не равнозначна либо от больших пульсаций(либо все вместе ). В данном варианте частота ШИМ ОК 65КГЦ дгс крупныи при той мощности что я снимал он практически не греется . Последний вариант что я выкладывал ОКАЗЫВАЕТСЯ НЕ последний,поставил диоды после мостов перед ДГС обалдел,в той конфигурации что на фотках при техже условиях ток потребления упал с 2.9А до 2.5А ФОТО выложу завтра
|
|
|
|
|
11.08.2009, 16:17
|
#85 |
|
Пользователь
Регистрация: 16.01.2008
Регион: Украина
Машина: PASSAT B3
Сообщений: 66
|
А что за диоды.
|
|
|
|
|
12.08.2009, 08:32
|
#86 |
|
Старший Пользователь
Регистрация: 09.05.2009
Город: ТОМСК
Регион: 78, 98
Сообщений: 143
|
обычные быстродействующие диоды шотки способные работать на частотах выше 100кгц при токе до 8А.в обратном включении после мостов перед ДГС на землю (ДГС в этом случае работает еще как накопительный дроссель прямохода НА УДВОЕННОЙ ЧАСТОТЕ ШИМА!!!)
|
|
|
|
|
12.08.2009, 13:24
|
#87 |
|
Старший Пользователь
Регистрация: 12.08.2009
Возраст: 46
Город: Плевен
Регион: Болгария
Машина: Mitsubishi Space Star 99г
Сообщений: 151
|
А друга печатка будет?
|
|
|
|
|
12.08.2009, 14:13
|
#88 |
|
Пользователь
Регистрация: 16.01.2008
Регион: Украина
Машина: PASSAT B3
Сообщений: 66
|
БАЛУ
Ты можеш назвать БП донора 3.3в Я нашел linkworld_LPJ2-18 но там схема немного не такая и дросселя другие |
|
|
|
|
12.08.2009, 15:24
|
#89 |
|
Пользователь
Регистрация: 16.01.2008
Регион: Украина
Машина: PASSAT B3
Сообщений: 66
|
Вот нашел
|
|
|
|
|
12.08.2009, 15:39
|
#90 |
|
Старший Пользователь
Регистрация: 09.05.2009
Город: ТОМСК
Регион: 78, 98
Сообщений: 143
|

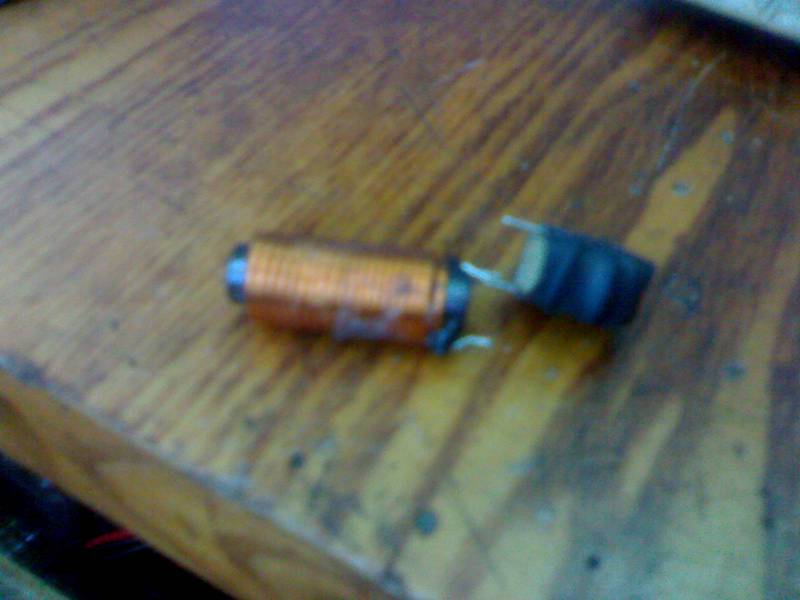

по поводу печатки пока не сделал (сложней развести силовую)для теста припаял со стороны дорожек три диода . второй вопрос непонял судя по фотке в термотрубке дроссель подмагничивания длинный дроссель сглаживания 3.3в АСЬ
|
|
|
|
 |
