Lancer-X: 2DIN моноблок в штатное место

[Alex-L]

Вот здесь очень много рамок на многие авто.

[Alex-L]

Фотофайл, на котором хранились практически все фото, накрылся тазОм медным окончательно и бесповоротно
Однако в личку приходит достаточно много сообщений с просьбой показать фото этого проекта. Залью сюда хотя бы основные.

Корпус...

[Alex-L]

Сборка...

[Alex-L]

Готово...

[Alex-L]

Пример установки... (машина не моя)

[td770v]

Привет!Хорошо получается!Я так понимаю с андроида опять на windows?)Кстати раньше когда свой проект делал думал как зацепить экран к материнке как можно компактнее,у меня была плата с VGA без hdmi и ничего лучше как припаятся к материнке не придумал!)Сейчас 9 дюймов с резистивом поменял на 10.1 с мульти-тачем и hdmi,так вот нашёл на али вот такой компактный переходник вдруг пригодится!Вот ссылка не реклама https://ru.aliexpress.com/item/FPV-M...75a433edBSVLK8

[Alex-L]

Никаких ведроидов - только окошки Если что, проект от 10.2012

[-=zds=-]

Сообщение от td770v

Привет!Хорошо получается!Я так понимаю с андроида опять на windows?)Кстати раньше когда свой проект делал думал как зацепить экран к материнке как можно компактнее,у меня была плата с VGA без hdmi и ничего лучше как припаятся к материнке не придумал!)Сейчас 9 дюймов с резистивом поменял на 10.1 с мульти-тачем и hdmi,так вот нашёл на али вот такой компактный переходник вдруг пригодится!Вот ссылка не реклама https://ru.aliexpress.com/item/FPV-M...75a433edBSVLK8

Спасибо за наводку, классные разъемы, как раз что мне не хватало, намучился с этим HDMI, расстояние от одного разъема до другого 15см, хрен какой кабель подключишь. заказал себе на тао правда, но цена на тао куда приемлемей.

[Alex-L]

Есть в наличии заготовка для этого проекта - заказчик на полпути отказался в пользу ведроидной системы

Комплектация:
- матрица HSD080IFW1: 8"; 16:9; 1024х600; 600cd/m2; 800:1
- контроллер "народный": HDMI, VGA, AV x 2, включение при подаче питания, запоминание последнего входа, переключение на AV1 или AV2 (выбирается в меню) по сигналу +12в, управление кнопками, ПДУ.
Этот комплект новый, приобретался здесь , специально под этот проект.
- резистивный тачскрин с USB контроллером.
Этот комплект б/у, 100% работоспособен. Тач слегка пошорканый. Точно помню, что в своё время, клеил на него защитную плёнку. Сейчас её не вижу - совсем видимо слепой стал. Но точно помню что клил - значит должна быть

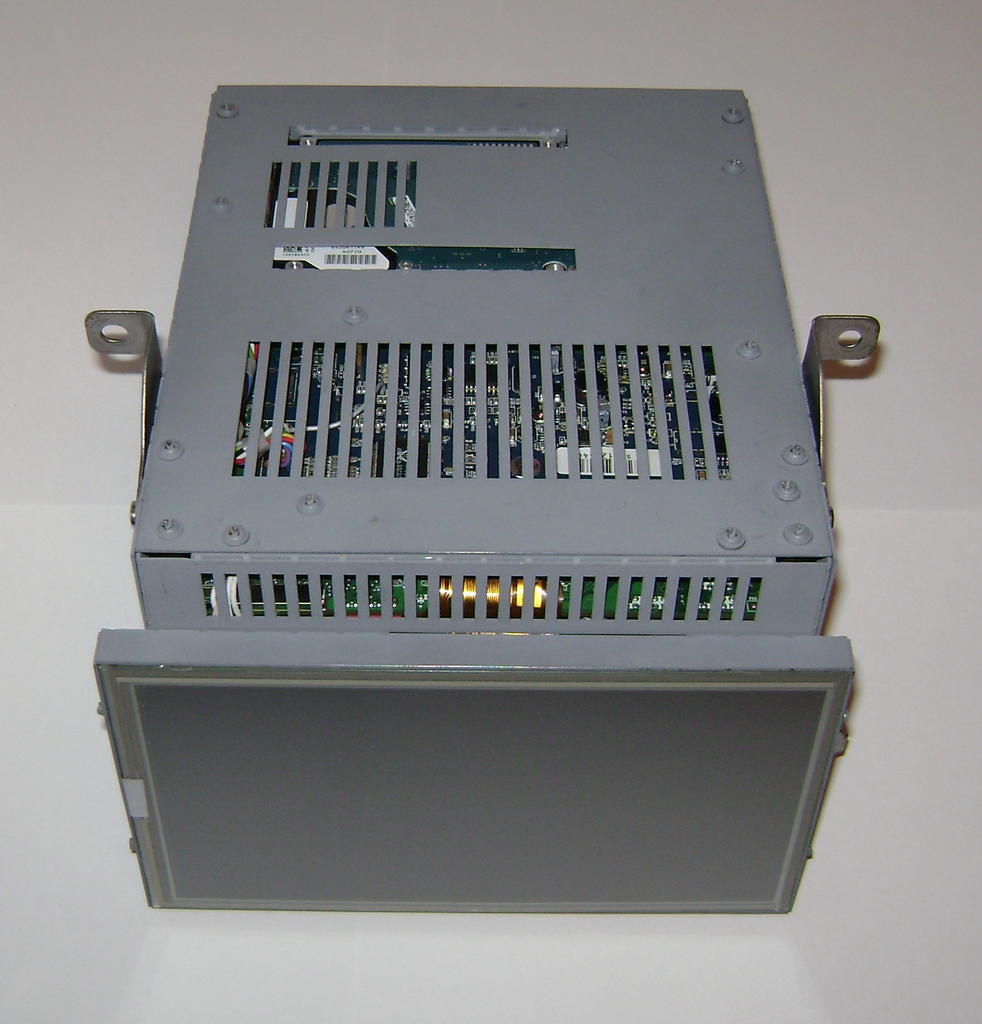

Всё это хозяйство установлено в 2DIN корпус. Основное отличие этого варианта от первой версии - возможность быстрой замены HDD. В первой версии, чтобы поменять хард - нужно было разобрать весь моноблок. HDD можно установить 2.5" толщиной до 15мм (серверные). Как всё это устроено - далее будет понятно по фоткам.

Матрица закреплена малярным скотчем. Как её закрепить по человечьи - не представляю. Она толщиной 4мм и у неё нет никаких креплений Старые матрицы, толщиной 8-9мм, имели в торцевых стенках отверстия с резьбой М2. В принципе можно так и оставить, т.к. при установке в авто, она все равно окажется завалена немного назад. Никуда не денется. У меня уже с 10-го года так ездит - незакрепленная - всё ровно Ну если только малярный скотч заменить на что-нибудь посолиднее - типа черной, тканевой, ЗМ-овской изоленты. Между матрицей и корпусом, проложены полоски микропористой резины.

Корпус не крашен, материал - оцинковка 1мм. Отсутствуют верхняя и задняя крышки. До последнего момента не было полной ясности с конфигурацией, поэтому тупо повторять эти детали из первой версии не хотелось. В случае необходимости можно и сделать - всё обсуждаемо. Так же возможна покраска - порошковая, черная, шагрень.

Вся показанная на фото фурнитура - в комплекте. За исключением харда - он установлен для наглядности.
На последнем фото маленькая красная платка с хвостиком. Китаец, продавец матрицы с контроллером, сказал что это бонус - приблуда для прошивки контроллера. Как, чем, почему, зачем, куда и т.п. - не знаю.

Все фото здесь.

Если кому интересен данный полуфабрикат - велком в личку!

[Alex-L]

Крышка HDD
