Черно-Белый VW Touareg NF

[gukov]

Всем привет! Сразу расскажу почему называется так тема. Звуковая часть проекта сделана еще на черном авто и при замене на новый (белый) основная звуковая часть и монтажные панели переехали в новый авто. Поэтому в раздели темы про звук будет преимущественно черный кузов авто.

Так как в силу сильной занятости рожать описания системы я буду долго, поэтому решил начать с конца, а именно с ПО фронтэнда.

За основу системы был взят iCar и переделан скин Chameleon, так как богат функционалом, а как всегда на вкус и цвет товарищей нет. Огромное спасибо Андрею (ака Bersenev), за помощь и отзывчивость.

Пока я буду собирать фото и рисовать схемы инстала, можно пользоваться Touareg_NF_1.0

Более менее пока собрана тема NFRed, но в архиве оставил и другие наброски, может кому пригодятся для сборки своей темы.

[gukov]

Системный блок:

1. Изготовление корпуса и сборка системного блока.

2. Интеграция системного блока с VW RNS-850 ( ver.1)

[gukov]

Общая схема:

[gukov]

Акустическая подготовка:



кроссовер СЧ/ВЧ фронта:

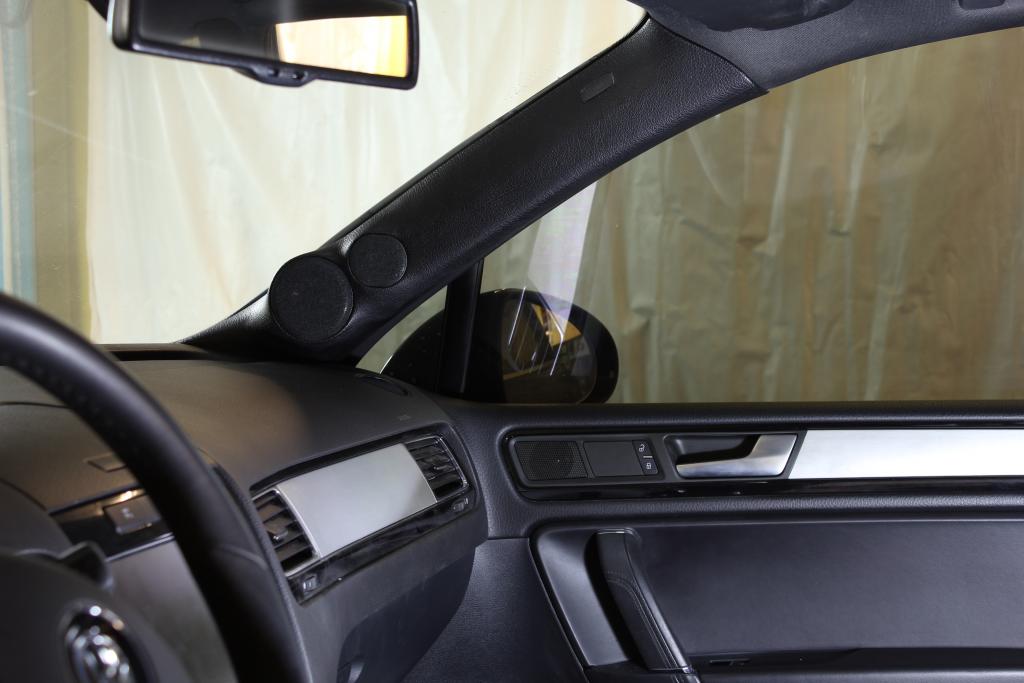

Монтаж СЧ/ВЧ фронта:

[gukov]

Изготовление и монтаж корпуса сабвуфера:

[gukov]

процессор:

[gukov]

Системный блок решил поставить под переднем правым сидением. С левой стороны аккумулятор.



корпус

[Dj Aleks]

зачот землякам!!!

[e-statik]

Проект супер, видно что делалось в удовольствие )
А поканалка через комп - нафиг? ) Аудио-проц решает? )

[gukov]

Сообщение от Dj Aleks

зачот землякам!!!

Спасибо.

В этом авто не нужно, так как

• полного поканального усиления фронта я не сторонник, пассивный кроссовер под CЧ/ВЧ под конкретное тех.задачу сделать не составляет сложностей. Это решает кучу проблем в самой чувствительном диапазоне частот для ухо, которую придется решать с применение разных каналов усиления.

• одна из версий интеграции PC с RNS-850 предполагаю сделать следующее. (мечты о колбасных обрезках ) и тут как не крути процессор для экспериментов по удобней.

1. PC полностью встроить в систему RNS-850, с обратной связь, т.е. автоматическое переключение между RNS и PC.
2.С аналоговых входов высокого уровня подключение RNS к процессору перейти на MOST-SPDIF.
3.

• Заменить усилитель VRx 1.500 на AV Uno
• В усилители AV Quattro и Uno поставить модули AV bit IN, тем самым избавится от линейных проводов.

4. Сделать управление процессором в оболочке, т.е дублировать модуль DRC-процессора.
5. и еще всякого бреда, если руки дойдут


Bit One со всех плееров принимает только 24/48, т.е PC-система повышает все что ниже 24/48 и понижает все что выше 24/48.
Такую глубину и частоту дискретизации выбрал потому что больше нравится как играет. Выше не поднять процессор не примет.

Как то так. Пока постараюсь описать самый простой вариант.
