Спасибо огромное! Еще момент, я такпонимаю там питание 5 вольт, и я могу просто от БП компа запитать?

Да, контроллер 5-вольтовый.
Там все решается джамперами. Выставить разрешение 1024*600 8-1, другим джампером выставить питание матрицы 3,3В, ну и разобраться с распиновкой разъема LVDS. По-моему там обычная. Завтра гляну. Остальное все готово к использованию.

[QUOTE=Leobor;358269]Что именно не подходит? Что показывает матрица? Должна работать.

изображение слишком радужное :dntknw::rolleyes2:

Так показывает матрица в 6-битном режиме на 8-битной прошивке. Проверь, если 25 пин матрицы не на массе, то разберись, в чем дело. Если ничего не найдешь - шей 6-битную. Она точно заработает

Китайское... 6- и 8-битное
Вложение 44115

не понял ?
да , прошивка от ancc , причем последняя на эту матрицу , есть и по старше .
не было у чинатоби рабочей по шдми прошивки на 1366х768 , под эту матрицу , только вга , возможно конечно появилась , имхо нафиг уже не нужна .

Да, изначально она по HDMI показывала 1366*800. Я чуток подправил EDID - работает без вопросов. Даже в режимы не лазил - этого оказалось достаточно...

сказки какие то , во всяком случае ни о чем подобном я не знал , предупрежден не был , от куда такие сведения , я не знаю , искренно благодарен этому человеку , прошивке этой больше года , насколько знаю , больше она не обновлялась .
я не уверен , что конкретно эта матрица была у вас в руках , у меня не показывала ни как , да и было бы мыло , натив то на 768 .

Да, сейчас полазил и нашел - у меня в руках была CLAA101WJ02 отсюда. Товара по ссылке у чинатобика уже нет, но когда был, там были перечислены варианты с разной комплектацией, в том числе и с N101ICG-LD21 (насчет BCG - не скажу, не помню...).
И когда этот человек приехал ко мне за восстановленным контроллером и подцепил, я обратил внимание, что матрица (и именно по HDMI) кажет не в нативе. Я тогда и глянул, что за разрешение выдает видеокарта. Было 1366*800. Тут же поправил прошивку и натив 1366*768 заколосился.

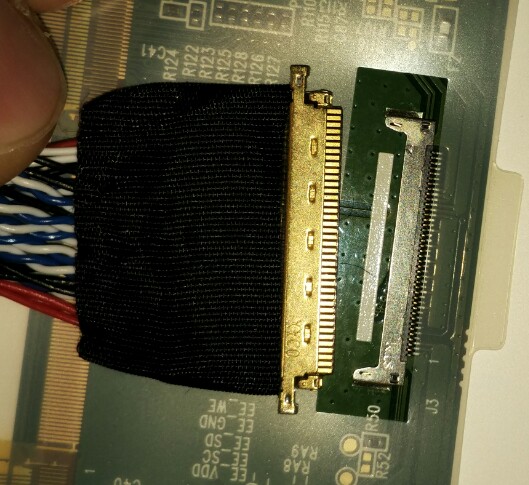

LVDS 40Pin мини разъём


Сорри, что немного не в тему. Уверен, что это обсуждалось, и возможно не раз, но никаких следов не нашёл :( Подскажите, где найти такой ответный разъём/шлейф ? (тот, что меньшего размера на фото. Слева - стандартный 40pin разъём, традиционно встречаемый мной на большинстве матриц)
Насколько я понимаю (если я вообще понял верно), существуют платы - переходники на этот разъём, для использования плоских шлейфов, но мне желателен другой вариант - купить где-то классический LVDS проводной кабель с этим разъёмом, для подпайки вручную :)

P.S. Расстояние между пинами на стандартном LVDS 40 PIN кабеле = 0.5мм, здесь = 0.4
Вложение 44226
