По умолчанию Самодельный USB кабель для планшета.

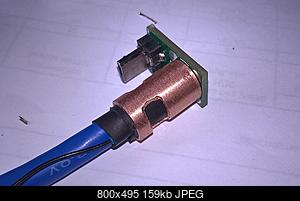

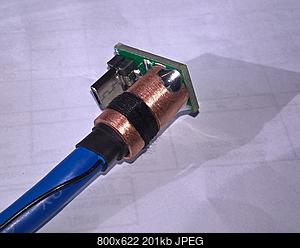

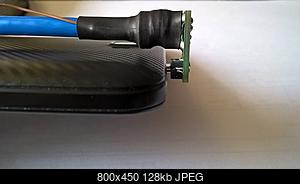

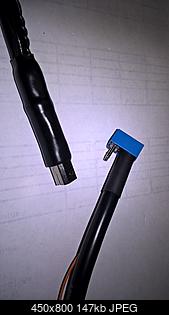

Один из вариантов самодельного универсального кабеля USB для планшета с возможностью управления OTG и датчиком Холла. Ниже эскиз - схема подобного кабеля.

Нажмите на изображение для увеличения
Название: USB кабель.JPG
Просмотров: 1658
Размер:	59.3 Кб
ID:	51795

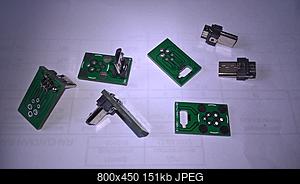

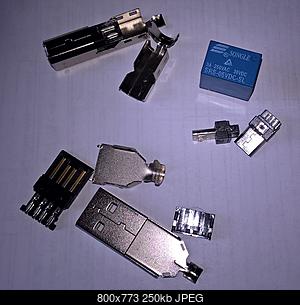

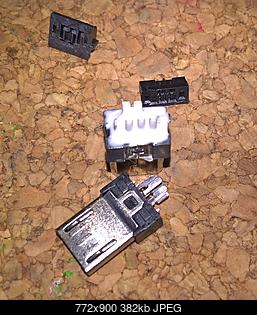

Для изготовления понадобиться HDMI-кабель, разъем micro USB с пятью контактами и боковой планкой от корпуса, USB разъем для HUB-а (USB-A или USB-B) и миниатюрное электромеханическое реле с размерами корпуса 15х10х12мм.

Нажмите на изображение для увеличения
Название: 011.jpg
Просмотров: 789
Размер:	250.4 Кб
ID:	49351 Нажмите на изображение для увеличения
Название: 012.jpg
Просмотров: 721
Размер:	209.8 Кб
ID:	49352 Нажмите на изображение для увеличения
Название: 013.jpg
Просмотров: 640
Размер:	188.9 Кб
ID:	49353

К HDMI кабелю есть особенные требования... Важно, что бы в нем была внешняя оплетка-экран, кросс-жила между внешней оплеткой - экраном и фольгой (жила может быть в виде медного одножильного проводника или в виде многожильного "голого тросика") и три провода в каждой отдельной скрутке (могут быть все три в изоляции или два в изоляции, а один "голый").

Нажмите на изображение для увеличения
Название: 014.jpg
Просмотров: 678
Размер:	179.6 Кб
ID:	49354Нажмите на изображение для увеличения
Название: 015.jpg
Просмотров: 680
Размер:	133.1 Кб
ID:	49355Нажмите на изображение для увеличения
Название: 016.jpg
Просмотров: 799
Размер:	153.9 Кб
ID:	49356Нажмите на изображение для увеличения
Название: 024.jpg
Просмотров: 719
Размер:	212.8 Кб
ID:	49363

Порядок действий...

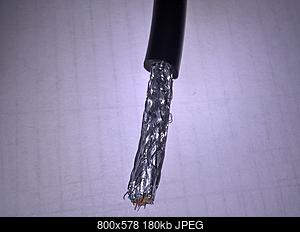

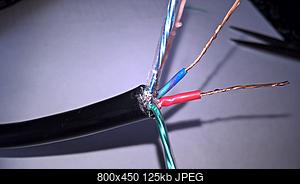

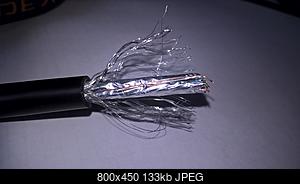

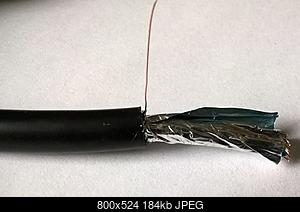

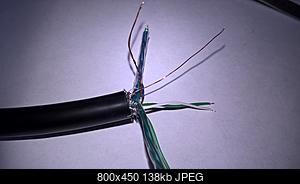

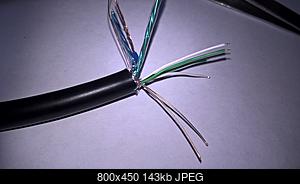

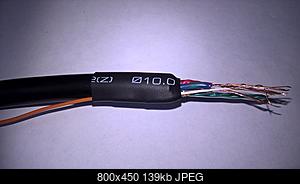

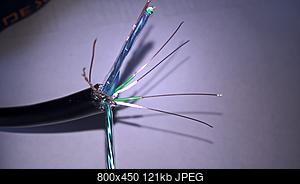

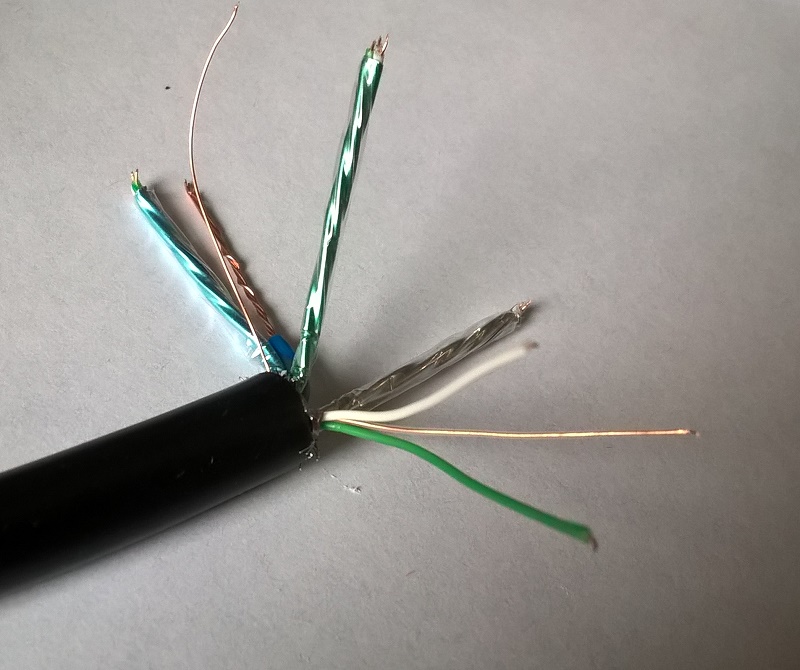

Обрезаем под "корень" внешнюю оплетку-экран ( осторожно, что бы не повредить кросс-провод), а так же общую фольгу вокруг проводов.

Нажмите на изображение для увеличения
Название: 017.jpg
Просмотров: 626
Размер:	184.3 Кб
ID:	49357 Нажмите на изображение для увеличения
Название: 018.jpg
Просмотров: 682
Размер:	174.7 Кб
ID:	49358

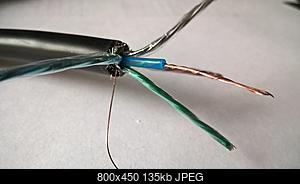

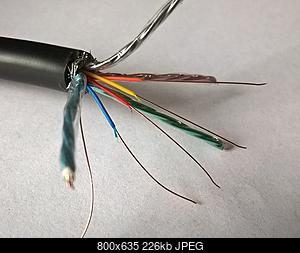

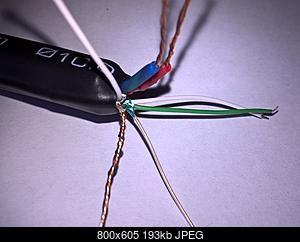

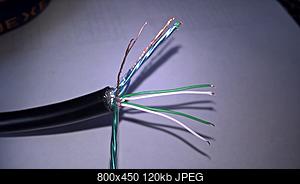

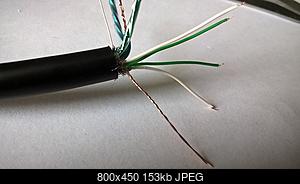

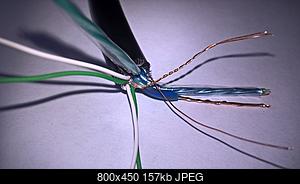

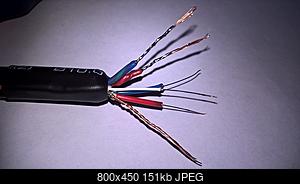

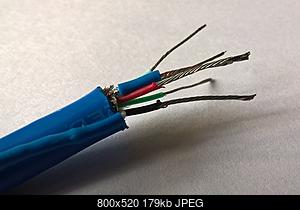

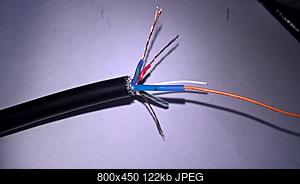

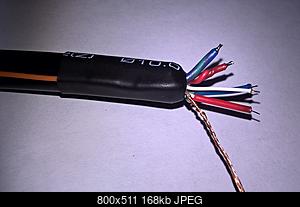

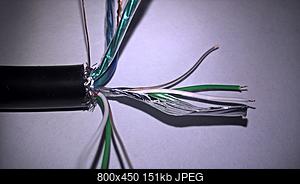

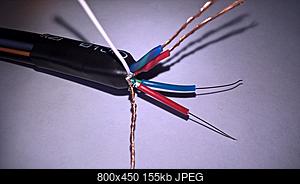

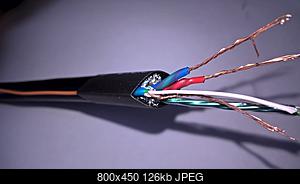

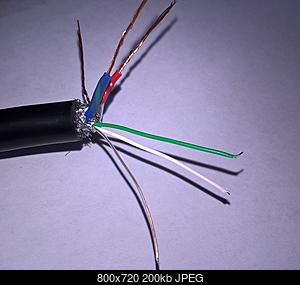

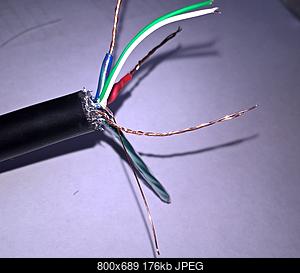

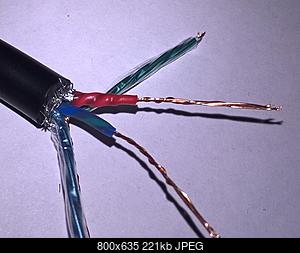

Все провода, которые без фольги, а их может быть 4 или 5 штук зачищаем и скручиваем вместе, оставив примерно 8-10 мм изоляции. Это будет общий "минус" - GND. Скрутка существенно увеличивает сечение, что позволяет делать достаточно длинный кабель (максимальная длинна кабеля, который мне приходилось делать по такой технологии - 1,8 м) без потери мощности по питанию. Далее на эту"скрутку" одеваем термоусадку диаметром 1.5 мм, длиною 10 мм и усаживаем. Термоусадка необходима, как защита от перегрева и сохранения изоляции на проводниках поскольку при пайке на разъем быстро начинает плавиться и качественного результата может не получиться. С термоусадкой все получается качественнее...

Нажмите на изображение для увеличения
Название: 018.jpg
Просмотров: 682
Размер:	174.7 Кб
ID:	49358 Нажмите на изображение для увеличения
Название: 020.jpg
Просмотров: 687
Размер:	226.2 Кб
ID:	49359 Нажмите на изображение для увеличения
Название: 021.jpg
Просмотров: 663
Размер:	150.2 Кб
ID:	49360 Нажмите на изображение для увеличения
Название: 022.jpg
Просмотров: 647
Размер:	134.8 Кб
ID:	49361Нажмите на изображение для увеличения
Название: 023.jpg
Просмотров: 638
Размер:	145.3 Кб
ID:	49362

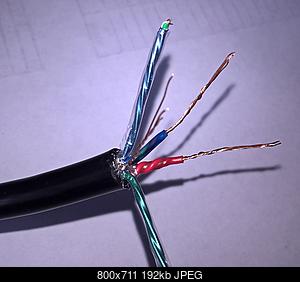

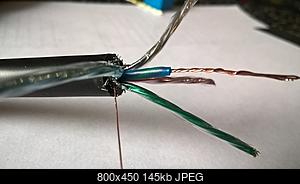

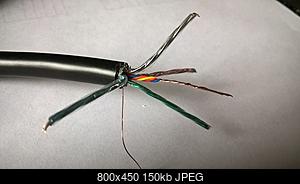

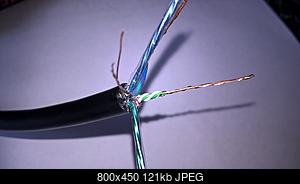

Теперь на листке бумаги нужно записывать цвета отдельных фольгированных скруток, чтобы в ответной части кабеля не перепутать назначение проводников. Всего потребуется четыре фольгированные скрутки. Лишние обрезаем под "корень".

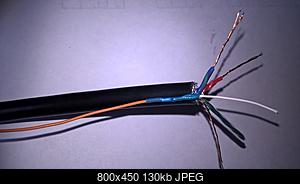

Выбираем две пары скруток для формирования линии +5В и записываем их цвета. Обрезаем с них фольгу, выбираем в каждой скрутке один из трех проводов (в моем случае это в полупрозрачной изоляции, а он может быть и без изоляции), снимаем с этих двух проводов изоляцию, если она есть и свиваем их вместе с кросс-жилой (это будет общий экран и не путать его с "минусом"). Оставшиеся четыре провода зачищаем также, как и для "минуса", оставив 8-10 мм изоляции, скручиваем вместе и усаживаем в термоусадку (рекомендую другого цвета, нежели у "минуса", чтобы не перепутать ).


Нажмите на изображение для увеличения
Название: 025.jpg
Просмотров: 701
Размер:	151.2 Кб
ID:	49364 Нажмите на изображение для увеличения
Название: 026.jpg
Просмотров: 653
Размер:	143.1 Кб
ID:	49365 Нажмите на изображение для увеличения
Название: 027.jpg
Просмотров: 676
Размер:	152.9 Кб
ID:	49366 Нажмите на изображение для увеличения
Название: 028.jpg
Просмотров: 662
Размер:	137.8 Кб
ID:	49367 Нажмите на изображение для увеличения
Название: 029.jpg
Просмотров: 667
Размер:	157.0 Кб
ID:	49368 Нажмите на изображение для увеличения
Название: 030.jpg
Просмотров: 1043
Размер:	119.9 Кб
ID:	49369

Последний раз редактировалось skanch; 24.03.2020 в 17:18.
skanch вне форума   Ответить с цитированием
Старый 24.03.2018, 19:48   #2
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,600
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Нажмите на изображение для увеличения
Название: 031.jpg
Просмотров: 550
Размер:	120.9 Кб
ID:	49370 Нажмите на изображение для увеличения
Название: 032.jpg
Просмотров: 532
Размер:	121.0 Кб
ID:	49371 Нажмите на изображение для увеличения
Название: 033.jpg
Просмотров: 567
Размер:	125.5 Кб
ID:	49372
Нажмите на изображение для увеличения
Название: 034.jpg
Просмотров: 655
Размер:	192.3 Кб
ID:	49373 Нажмите на изображение для увеличения
Название: 035.jpg
Просмотров: 552
Размер:	221.1 Кб
ID:	49374

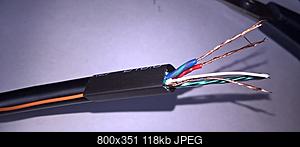

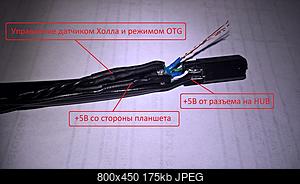

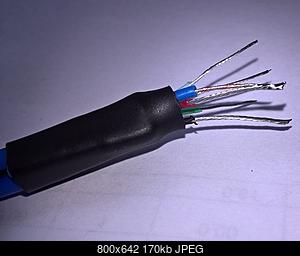

Это сформированы две основные линии: "плюс" и "минус". Причем за счет использования двух проводников скрученных вместе с кросс-жилой в скрутках линии +5В получили дополнительный "экран".

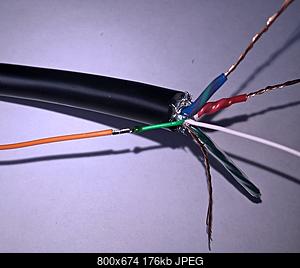

Теперь нужно сделать внешний "выход" управления датчиком Холла. Выбираем "фольгированную скрутку", записываем ее цвет, удаляем фольгу, один из трех проводов (в моем случае это в полупрозрачной изоляции, а он может быть и без изоляции) "отправляем" на кросс-жилу, из оставшихся двух выбираем один и выводим наружу припаяв к нему тонкий проводок длиною в 20-25 см.(это и будет управление Холлом). Теперь на кабель надеваем термоусадочную трубку диаметром 10 мм и длиною в 25 мм и усаживаем феном, причем проводок на Холл должен оказаться внутри термоусадки.

Нажмите на изображение для увеличения
Название: 036.jpg
Просмотров: 541
Размер:	200.1 Кб
ID:	49376 Нажмите на изображение для увеличения
Название: 037.jpg
Просмотров: 544
Размер:	175.7 Кб
ID:	49377 Нажмите на изображение для увеличения
Название: 038.jpg
Просмотров: 551
Размер:	131.8 Кб
ID:	49378 Нажмите на изображение для увеличения
Название: 039.jpg
Просмотров: 552
Размер:	176.3 Кб
ID:	49379 Нажмите на изображение для увеличения
Название: 040.jpg
Просмотров: 531
Размер:	122.1 Кб
ID:	49380 Нажмите на изображение для увеличения
Название: 041.jpg
Просмотров: 539
Размер:	129.9 Кб
ID:	49381
Нажмите на изображение для увеличения
Название: 042.jpg
Просмотров: 537
Размер:	141.8 Кб
ID:	49382 Нажмите на изображение для увеличения
Название: 043.jpg
Просмотров: 563
Размер:	126.4 Кб
ID:	49383 Нажмите на изображение для увеличения
Название: 044.jpg
Просмотров: 558
Размер:	118.0 Кб
ID:	49384 Нажмите на изображение для увеличения
Название: 045.jpg
Просмотров: 561
Размер:	138.6 Кб
ID:	49385

Оставшийся провод из "скрутки" предназначается для управления режимом OTG.
Оставшуюся "фольгированную скрутку" "потрошим" аналогично предыдущей, с "выбросом" отдельного провода на кросс-жилу. Оставшиеся два провода будут сигнальной линиями "D+" и "D-", а провод на кросс-жилу создаст для этой сигнальной "пары" свой дополнительный экран. Каждый из проводов зачищаем чуть больше чем для "плюса" и "минуса" - примерно 12-15 мм. и усаживаем в термоусадку. Так же зачищаем и провод для OTG. Все получившиеся выводы облуживаем (кроме скрутки кросс-жилы ) и обрезаем, оставив примерно 2 мм для пайки на разъем.

Нажмите на изображение для увеличения
Название: 046.jpg
Просмотров: 541
Размер:	193.1 Кб
ID:	49386 Нажмите на изображение для увеличения
Название: 047.jpg
Просмотров: 554
Размер:	154.9 Кб
ID:	49387 Нажмите на изображение для увеличения
Название: 048.jpg
Просмотров: 550
Размер:	151.2 Кб
ID:	49388 Нажмите на изображение для увеличения
Название: 049.jpg
Просмотров: 578
Размер:	168.4 Кб
ID:	49389

Последний раз редактировалось skanch; 24.03.2018 в 20:31.
skanch вне форума   Ответить с цитированием
Старый 24.03.2018, 20:20   #3
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,600
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

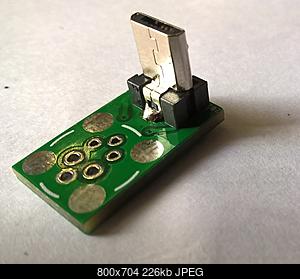

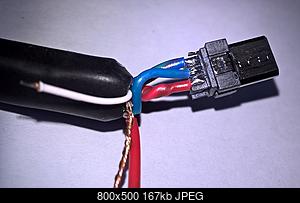

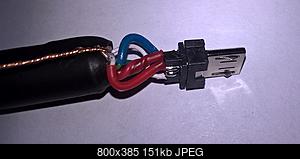

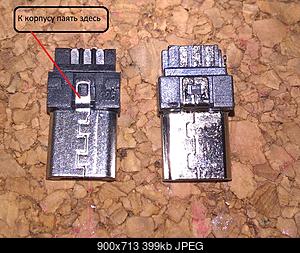

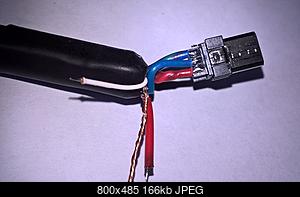

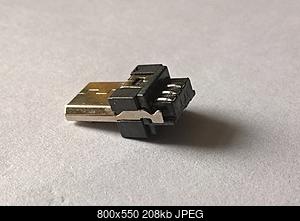

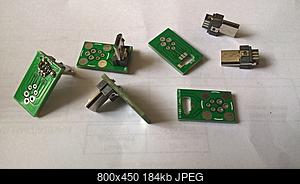

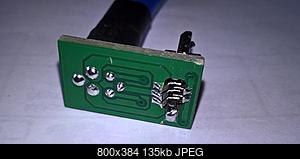

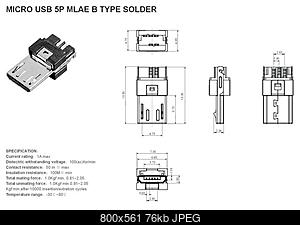

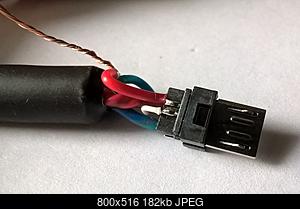

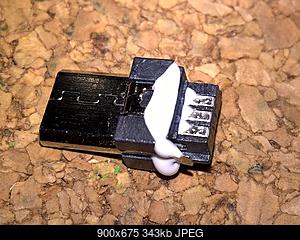

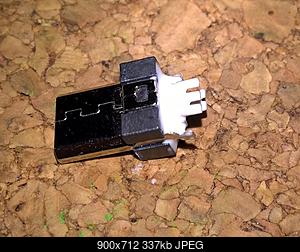

Контакты на разъеме micro USB облуживаем. И распаиваем согласно схеме.
Я рекомендую использовать безотмывочный флюс. Но тем не менее обязательно готовый разъем тщательно промыть или ацетоном, или спиртом...

Нажмите на изображение для увеличения
Название: 050.jpg
Просмотров: 552
Размер:	207.6 Кб
ID:	49390 Нажмите на изображение для увеличения
Название: 051.jpg
Просмотров: 615
Размер:	166.9 Кб
ID:	49391 Нажмите на изображение для увеличения
Название: 052.jpg
Просмотров: 566
Размер:	165.6 Кб
ID:	49392 Нажмите на изображение для увеличения
Название: 053.jpg
Просмотров: 607
Размер:	181.5 Кб
ID:	49393 Нажмите на изображение для увеличения
Название: 054.jpg
Просмотров: 590
Размер:	150.8 Кб
ID:	49394 Нажмите на изображение для увеличения

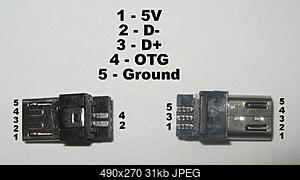

Название: MicroUSB.jpg
Просмотров: 666
Размер:	31.2 Кб
ID:	49395

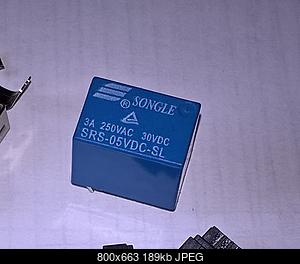

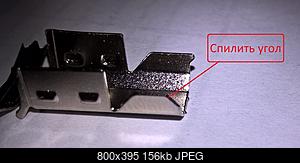

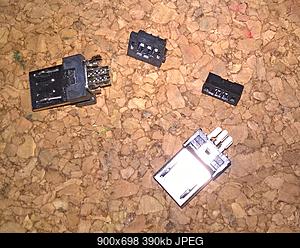

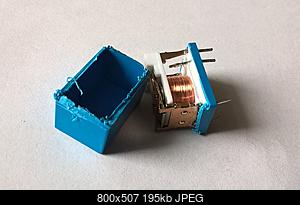

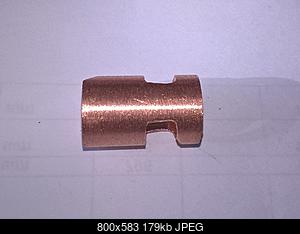

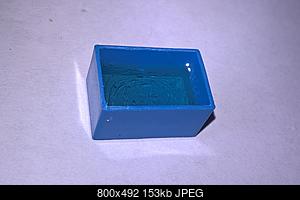

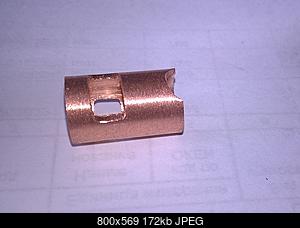

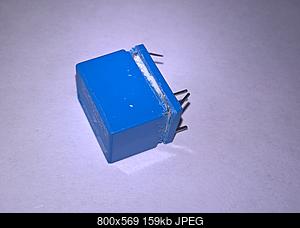

Корпус реле разрезаем по кругу полотном по металлу, отступив от края со стороны контактов примерно на 2 мм. Делаем это без "фанатизма" - корпус очень тонкий и любое неловкое движение приводит к его разрушению. Желательно обрезать как можно ровнее, чтобы сохранить нужную глубину корпуса.

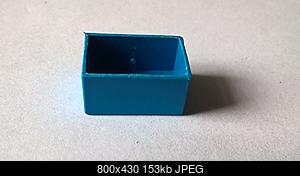

Вынимаем "внутренности" реле и напильником или наждачной бумагой выравниваем края корпуса.

Нажмите на изображение для увеличения
Название: 055.jpg
Просмотров: 518
Размер:	158.7 Кб
ID:	49396 Нажмите на изображение для увеличения
Название: 056.jpg
Просмотров: 531
Размер:	194.6 Кб
ID:	49397 Нажмите на изображение для увеличения
Название: 057.jpg
Просмотров: 503
Размер:	152.7 Кб
ID:	49398

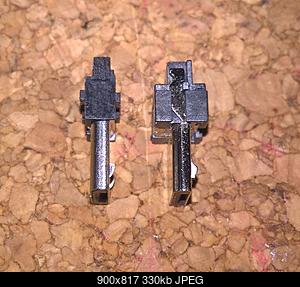

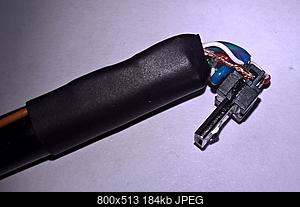

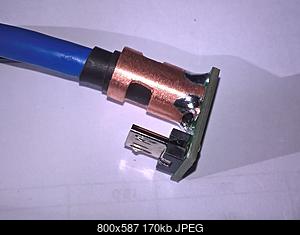

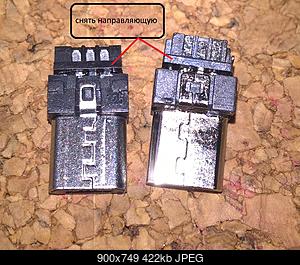

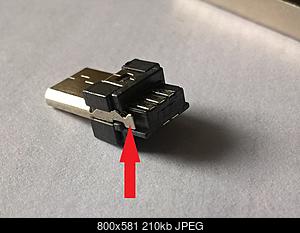

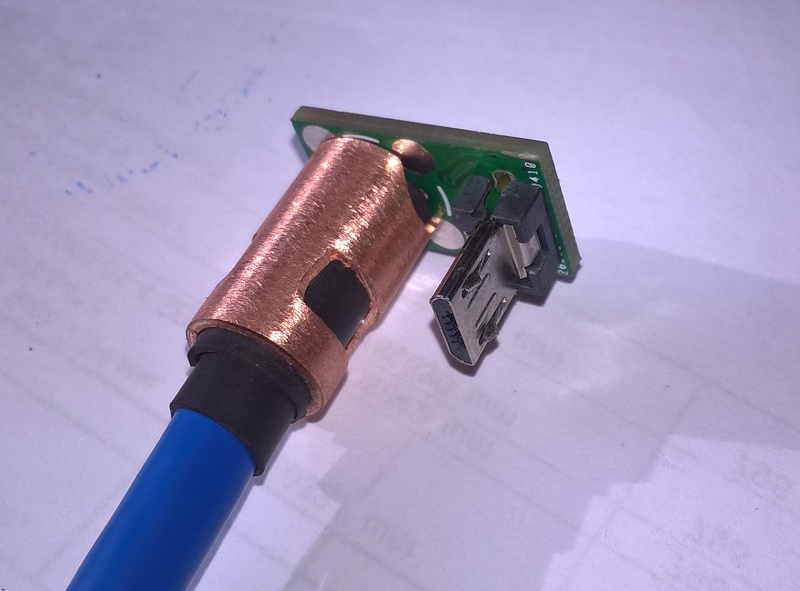

Теперь готовый разъем сгибаем таким образом, чтобы фиксаторы на плоскости разъема оказались снаружи. И делаем примерку в корпус...

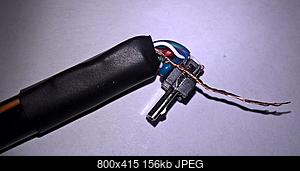

Вынимаем из корпуса заготовку и не меняя положения припаиваем кросс-жилу к боковому продолжению на корпусе micro USB.

Нажмите на изображение для увеличения
Название: 058.jpg
Просмотров: 538
Размер:	167.8 Кб
ID:	49399Нажмите на изображение для увеличения
Название: 059.jpg
Просмотров: 517
Размер:	156.2 Кб
ID:	49400 Нажмите на изображение для увеличения
Название: 060.jpg
Просмотров: 564
Размер:	184.1 Кб
ID:	49401 Нажмите на изображение для увеличения
Название: 061.jpg
Просмотров: 563
Размер:	173.0 Кб
ID:	49402

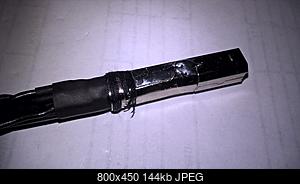

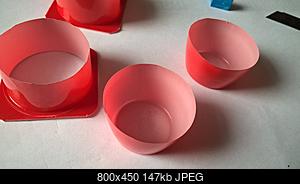

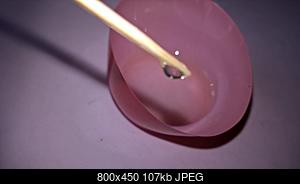

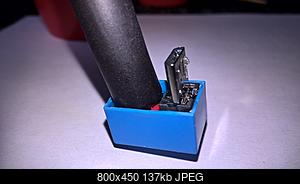

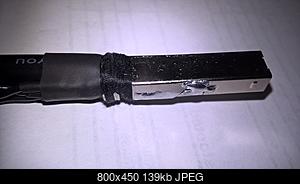

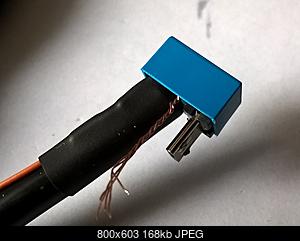

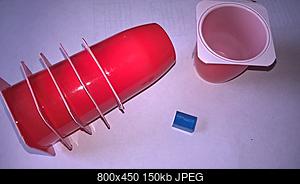

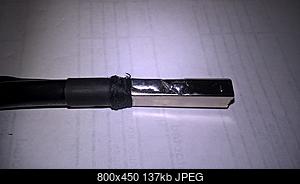

Теперь один из сложных моментов - залить разъем в корпусе эпоксидной смолой. Смола в ограниченном пространстве начинает приобретать "сверхтекучесть" и ползет вверх внутри самого разъема и может залить наглухо все контакты. Поэтому лучше понемногу... Для размешивания можно использовать подручные средства (емкости)- я использую баночки из под йогурта. Замешиваем примерно по объему в половину корпуса реле. Если смола тягучая нужно подогреть феном для более удобного использования, но греть не сильно, а то может резко кристаллизоваться. Наполняем корпус от реле примерно до половины или чуть меньше. Ждем некоторое время, постоянно проверяя зубочисткой вязкость смолы (должна стать, как мед - вязкая). Вставляем в него осторожно наш разъем корректируя его положение. И зафиксировав в таком положении дождемся полного отверждения смолы.

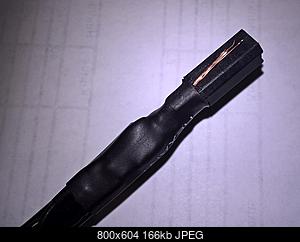

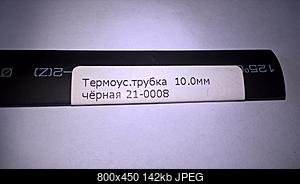

Как только смола "схватится"- можно добавить до "краев" корпуса используя для этого зубочистку - по капельке в полости внутри разъема.

Нажмите на изображение для увеличения
Название: 062.jpg
Просмотров: 463
Размер:	149.9 Кб
ID:	49403 Нажмите на изображение для увеличения
Название: 063.jpg
Просмотров: 442
Размер:	146.9 Кб
ID:	49404 Нажмите на изображение для увеличения
Название: 064.jpg
Просмотров: 453
Размер:	153.0 Кб
ID:	49405 Нажмите на изображение для увеличения
Название: 065.jpg
Просмотров: 466
Размер:	136.7 Кб
ID:	49406 Нажмите на изображение для увеличения
Название: 066.jpg
Просмотров: 458
Размер:	107.3 Кб
ID:	49407

После того, как смола полностью "схватится" можно приступить к распайке ответной части кабеля - разъема для HUB-а.
skanch вне форума   Ответить с цитированием
Старый 25.03.2018, 00:11   #4
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,600
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

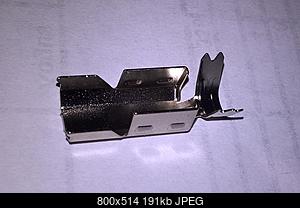

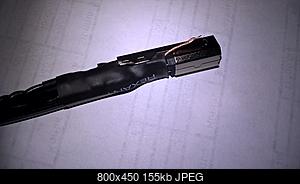

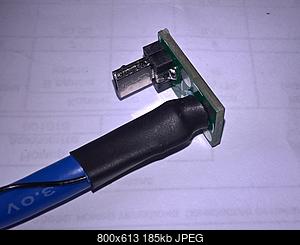

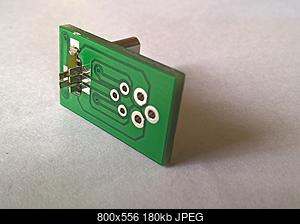

Разделка кабеля для USB разъема HUB-а ничем не отличается от выше сказанного... Все выводы делаем по предварительным записям, что бы не перепутать... Провода от датчика Холла и OTG выводим наружу. Так же выводим наружу провод со стороны планшета линии +5В и те же +5В со стороны разъема HUB-а. Распаиваем разъем согласно распиновки. Скрутку кросс-жилы одеваем в термоусадку и укладываем в желобок на боку разъема USB-B. На все это одеваем термоусадку диаметром 12 мм, длиною 35 мм, упираем в выступ контактной группы и усаживаем. Собираем корпус разъема... Верхнюю крышку надо подготовить, как на фото - отогнуть упоры сзади и сточить угол для пайки кросс-жилы.

Нажмите на изображение для увеличения
Название: 001.jpg
Просмотров: 867
Размер:	174.6 Кб
ID:	49408 Нажмите на изображение для увеличения
Название: 002.jpg
Просмотров: 613
Размер:	139.4 Кб
ID:	49409 Нажмите на изображение для увеличения
Название: 003.jpg
Просмотров: 566
Размер:	165.5 Кб
ID:	49410 Нажмите на изображение для увеличения
Название: 004.jpg
Просмотров: 495
Размер:	154.8 Кб
ID:	49411 Нажмите на изображение для увеличения
Название: 005.jpg
Просмотров: 522
Размер:	191.0 Кб
ID:	49412 Нажмите на изображение для увеличения
Название: 006.jpg
Просмотров: 557
Размер:	157.9 Кб
ID:	49413Нажмите на изображение для увеличения
Название: 007.jpg
Просмотров: 519
Размер:	156.4 Кб
ID:	49414

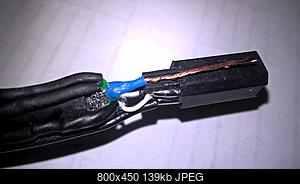

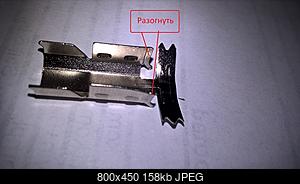

С помощью пассатижей (иначе никак!) вставляем на место верхнюю крышку и пропаиваем стыки с основным корпусом. В том числе и кросс-жилу. Затем заднюю часть металлического корпуса разъема стягиваем тонкой лавсановой ниткой. Накручивать нужно с небольшим натягом, чтобы не прорезать термоусадку, а заодно и провода... Затем усаживаем три слоя термоусадки диаметром 12.7 мм и длиною 45 мм давая каждому слою хорошо остыть. Получается очень прочный разъем.

Нажмите на изображение для увеличения
Название: 008.jpg
Просмотров: 617
Размер:	143.6 Кб
ID:	49415Нажмите на изображение для увеличения
Название: 008.jpg
Просмотров: 617
Размер:	143.6 Кб
ID:	49415Нажмите на изображение для увеличения
Название: 010.jpg
Просмотров: 512
Размер:	137.4 Кб
ID:	49417 Нажмите на изображение для увеличения
Название: 009.jpg
Просмотров: 529
Размер:	138.8 Кб
ID:	49416Нажмите на изображение для увеличения
Название: 011.jpg
Просмотров: 590
Размер:	147.0 Кб
ID:	49418

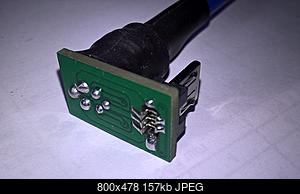

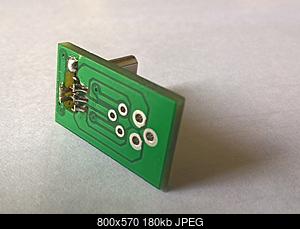

Из разъема со стороны HUB-а выходят четыре провода: управление датчиком Холла и OTG, а также линия +5В со стороны планшета и со стороны HUB-а. Если соединить вместе оба провода линии +5В, то получим обычный USB кабель с управляемым режимом OTG. Если провода разъединены, то по линии +5В со стороны планшета можно управлять режимом " включение/выключение по обнаружению подзарядки на USB планшета" подключив соответственно на DC-DC преобразователь с выходом +5В. Провод +5В со стороны HUB-а можно использовать, как дополнительное питание "пассивного" HUB-а...

Нажмите на изображение для увеличения
Название: 012.jpg
Просмотров: 636
Размер:	157.2 Кб
ID:	49419

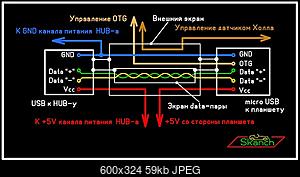

Ниже эскиз- схема такого кабеля.

skanch вне форума   Ответить с цитированием
Старый 25.03.2018, 11:44   #5
oleg707
Гуру

Аватар для oleg707

Регистрация: 16.04.2014
Возраст: 39
Город: Gdynia
Регион: другой - для добавления сообщить ab
Сообщений: 2,548
oleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond reputeoleg707 has a reputation beyond repute
По умолчанию

Отличная инструкция! Можно в шапки основных планшетных тем.

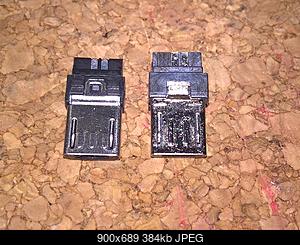

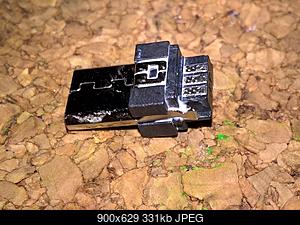

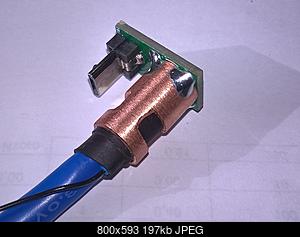

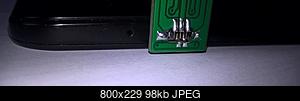

Добавлю, что года 3 назад мне встречались micro USB двух типов - с чуть разным расположением контактов со стороны подпайки проводов. Что конкретно - уже, к сожалению, не помню. Хорошо, что по даташитам люблю проверять.
oleg707 вне форума   Ответить с цитированием
Старый 25.03.2018, 12:12   #6
seriousstas
Бывалый писикарщик

Регистрация: 14.06.2013
Регион: Украина
Машина: Nissan Qashqai+2
Сообщений: 3,424
seriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant futureseriousstas has a brilliant future
По умолчанию

Цитата:
Смола в ограниченном пространстве начинает приобретать "сверхтекучесть" и ползет вверх внутри самого разъема и может залить наглухо все контакты.
чем термоклей не угодил
seriousstas вне форума   Ответить с цитированием
Старый 25.03.2018, 12:32   #7
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,600
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Цитата:
Сообщение от seriousstas Посмотреть сообщение
чем термоклей не угодил
Высокотемпературного и с хорошей адгезией к пластику у меня нет, а обычный не держится-со временем вываливается. И на мой взгляд, термоклей все же ближе к реставрационным материалам относится. И в "жестких" условиях эксплуатации в машине не всегда надежен.


Цитата:
Сообщение от oleg707 Посмотреть сообщение
...Добавлю, что года 3 назад мне встречались micro USB двух типов - с чуть разным расположением контактов со стороны подпайки проводов. Что конкретно - уже, к сожалению, не помню. Хорошо, что по даташитам люблю проверять.
Ну китайцы известные приколисты - можно ждать чего угодно! Но по стандарту и в большинстве случаев расположение контактов, как на указанной выше фотографии. И я использую (рекомендую) именно с боковой пластиной от корпуса разъема - очень удобно паять и не портит конечного вида. А такие только с расположением контактов обозначенным выше.

Нажмите на изображение для увеличения
Название: 0989.jpg
Просмотров: 699
Размер:	75.6 Кб
ID:	49424
skanch вне форума   Ответить с цитированием
Старый 03.04.2018, 12:37   #8
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,600
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Небольшое дополнение по разъему... Как упоминал выше: - "Смола в ограниченном пространстве начинает приобретать "сверхтекучесть" и ползет вверх внутри самого разъема и может залить наглухо все контакты." Эта возможная проблема может свести "на нет" всё потраченное время на изготовление кабеля. Причем узнать об этом можно будет в самый последний момент... Чтобы избежать этого предлагаю один из вариантов решения проблемы.
Два варианта исполнения разъемов: один с боковой планкой корпуса, второй без неё. Если разъем без планки, то паять "корпус" нужно к "замку" разъема так, чтобы в собранном состоянии эта пайка оказалась внутри, а не снаружи. На фото указана сторона для использования ориентации разъема для планшета Nexus. Способ, о котором пойдет речь
подходит для обеих конструкций разъемов.

Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 536
Размер:	383.6 Кб
ID:	49499Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 526
Размер:	330.1 Кб
ID:	49500Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 578
Размер:	399.0 Кб
ID:	49501

Разбираем разъем (если накануне был праздник с бурным возлиянием и сегодня наблюдается небольшая тряска рук, то лучше перенести процедуру на другой день...). Тонким лезвием отделяем направляющую контактов от корпуса. Осторожно! Контакты ничем не закреплены и легко вываливаются вместе с отделяемой частью (этого нужно избежать, чтобы потом не гадать, как все было собрано).

Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 573
Размер:	422.0 Кб
ID:	49502Нажмите на изображение для увеличения
Название: 16.jpg
Просмотров: 600
Размер:	389.9 Кб
ID:	49503

Теперь группу контактов заливаем герметиком (без фанатизма, подойдёт любой силиконовый или акрило-латексный нейтральный герметик без содержания окислителей). Я использую китайский (703) для фиксации электронных компонентов на корпусе или печатной плате.

Нажмите на изображение для увеличения
Название: 17.jpg
Просмотров: 578
Размер:	337.3 Кб
ID:	49504Нажмите на изображение для увеличения
Название: 18.jpg
Просмотров: 506
Размер:	381.7 Кб
ID:	49505Нажмите на изображение для увеличения
Название: 21.jpg
Просмотров: 503
Размер:	264.6 Кб
ID:	49508

И одеваем назад снятую ранее пластиковую направляющую. Плотно прижимаем ее для вытеснения лишнего герметика, при этом он же заполнит все "щели"... Убираем лишнее. Теперь после того, как герметик "схватится" можно приступать к распайке подготовленного разъема.

Нажмите на изображение для увеличения
Название: 19.jpg
Просмотров: 493
Размер:	343.1 Кб
ID:	49506Нажмите на изображение для увеличения
Название: 20.jpg
Просмотров: 536
Размер:	330.8 Кб
ID:	49507
skanch вне форума   Ответить с цитированием
Старый 07.05.2018, 17:18   #9
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,600
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Попробовал альтернативу HDMI - кабель от "шнурка" USB3.0. Можно использовать для самодельного изготовления . Все что нужно в нем есть: внешняя оплетка, кросс-жила под оплеткой, толстые провода питания (нужно брать кабель длиной 1.8 - 3м- чем длиннее кабель, тем они толще), дополнительных два провода и две независимые витые пары со своими кросс-жилами.

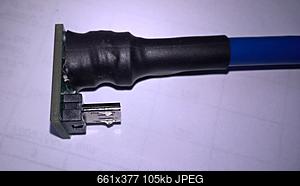

Сделал еще один вариант углового разъема. Вылет от стороны планшета 7 мм.

Нажмите на изображение для увеличения
Название: 0001.jpg
Просмотров: 582
Размер:	105.1 Кб
ID:	49655Нажмите на изображение для увеличения
Название: 0002.jpg
Просмотров: 576
Размер:	157.1 Кб
ID:	49656Нажмите на изображение для увеличения
Название: 0003.jpg
Просмотров: 513
Размер:	98.0 Кб
ID:	49657Нажмите на изображение для увеличения
Название: 0004.jpg
Просмотров: 487
Размер:	135.9 Кб
ID:	49658Нажмите на изображение для увеличения
Название: 0005.jpg
Просмотров: 513
Размер:	128.0 Кб
ID:	49659
skanch вне форума   Ответить с цитированием
Старый 08.05.2018, 20:00   #10
skanch
Модератор

Аватар для skanch

Регистрация: 19.01.2010
Возраст: 58
Город: Санкт-Петербург
Регион: 78, 98
Сообщений: 2,600
skanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant futureskanch has a brilliant future
По умолчанию

Подробнее об изготовлении...
Платы под переходник заказал в Китае. Разъемы там же...

Нажмите на изображение для увеличения
Название: 1000.jpg
Просмотров: 506
Размер:	150.6 Кб
ID:	49660Нажмите на изображение для увеличения
Название: 1001.jpg
Просмотров: 495
Размер:	183.7 Кб
ID:	49661

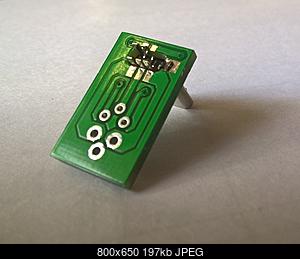

От разъема отделяем направляющую контактов, вставляем в плату и припаиваем.

Нажмите на изображение для увеличения
Название: 1002.jpg
Просмотров: 558
Размер:	175.2 Кб
ID:	49662Нажмите на изображение для увеличения
Название: 1003.jpg
Просмотров: 480
Размер:	197.0 Кб
ID:	49663Нажмите на изображение для увеличения
Название: 1004.jpg
Просмотров: 459
Размер:	179.5 Кб
ID:	49664Нажмите на изображение для увеличения
Название: 1005.jpg
Просмотров: 418
Размер:	180.2 Кб
ID:	49665Нажмите на изображение для увеличения
Название: 1006.jpg
Просмотров: 446
Размер:	226.4 Кб
ID:	49666

Разделываем кабель USB-3.0 аналогично кабелю HDMI. Вставляем в отверстия платы и с обратной стороны пропаиваем.

Нажмите на изображение для увеличения
Название: 1007.jpg
Просмотров: 471
Размер:	178.6 Кб
ID:	49667Нажмите на изображение для увеличения
Название: 1008.jpg
Просмотров: 427
Размер:	170.4 Кб
ID:	49668Нажмите на изображение для увеличения
Название: 1009.jpg
Просмотров: 435
Размер:	185.4 Кб
ID:	49669Нажмите на изображение для увеличения
Название: 1010.jpg
Просмотров: 432
Размер:	134.6 Кб
ID:	49670

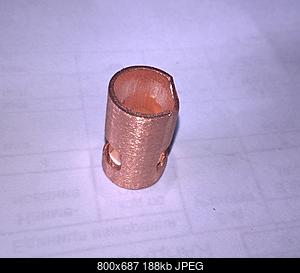

Чтобы зафиксировать припаянный кабель используем медную или латунную трубку диаметром 10 мм. Обрезаем примерно 1.5 см и готовим таким образом...

Нажмите на изображение для увеличения
Название: 1011.jpg
Просмотров: 444
Размер:	172.4 Кб
ID:	49671Нажмите на изображение для увеличения
Название: 1012.jpg
Просмотров: 399
Размер:	187.6 Кб
ID:	49672Нажмите на изображение для увеличения
Название: 1014.jpg
Просмотров: 447
Размер:	179.3 Кб
ID:	49673

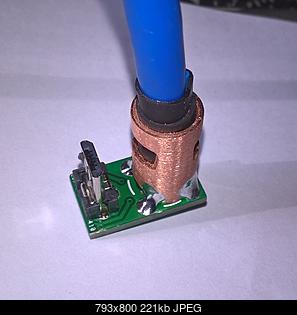

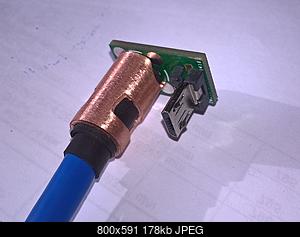

Плотно прижав к плате в определенном положении (полукруглая выемка снизу) припаиваем к пятакам на плате.

Нажмите на изображение для увеличения
Название: 1015.jpg
Просмотров: 406
Размер:	159.3 Кб
ID:	49674Нажмите на изображение для увеличения
Название: 1016.jpg
Просмотров: 414
Размер:	178.4 Кб
ID:	49675Нажмите на изображение для увеличения
Название: 1017.jpg
Просмотров: 475
Размер:	197.3 Кб
ID:	49676Нажмите на изображение для увеличения
Название: 1018.jpg
Просмотров: 422
Размер:	170.0 Кб
ID:	49677Нажмите на изображение для увеличения
Название: 1019.jpg
Просмотров: 435
Размер:	220.5 Кб
ID:	49678

Теперь берем лавсановую тонкую нить и плотно накручиваем в пропиленном сегменте медной трубки. Таким образом достаточно жестко фиксируем кабель.

Нажмите на изображение для увеличения
Название: 1020.jpg
Просмотров: 406
Размер:	201.1 Кб
ID:	49679
skanch вне форума   Ответить с цитированием
Ответ


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.



Часовой пояс GMT +4, время: 12:25.


Работает на vBulletin® версия 3.8.4.
Copyright ©2000 - 2024, Jelsoft Enterprises Ltd.
Перевод: zCarot
