Talking Калина 2 + PCcar2 на ASUS VivoTab Note 8

Ну вот, новая машина и новый проект, на этот раз решил делать все на планшете, но не с андроид, а на windows. После поиска не дорогого и на винде по акции купил ASUS VivoTab Note 8 M80TA 64Gb. Дополнительно была куплена и флешка на 64гиг для музыки и всего остального.
Ну и примерки пошли с придумками, как же все таки сделать.
Купил новую накладку с переходной рамкой 1дин. Распилил ее всю и склепал то что получилось.
Так же что бы как то включать и выключать планшет, был придуман контроллер который включает и выключает по определенным условия планшет. Решил то что планшет будет выключаться полностью, в выключенном состояние планшет потреблял 5мА, что дает возможность подключить его на по стоянку к сети автомобиля.
К усб подключен 7-ми портовый USB 2.0 концентратор DUB-H7 в режиме отг. Питание на него подает контроллер через DC-DC LM2596 3А.
К DUB-H7 подключены пока только MUSE HIFI USB to S/PDIF Converter USB DAC PCM2704 (Звук внешний) и конвертер usb-uart для связи с контроллером планшета.
Звук выведен на 4х канальный усилитель GT5-A604E. Динамики в дверях пока штатные. Сабвуфер был изготовлен типа "Стелс" на 8" динамике Hertz ES 200.5

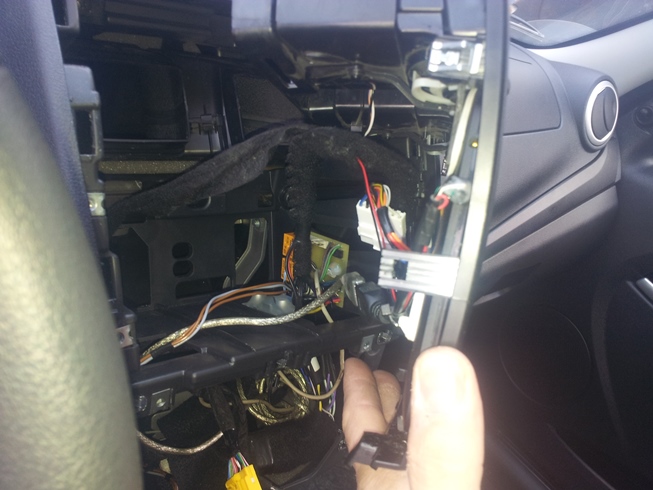

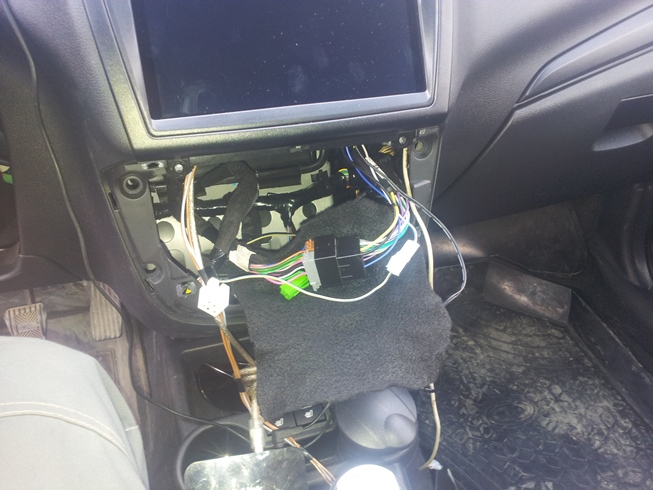

Так же посторался подключить все к штатным разъемам, вышло превосходно, вмешательства в проводку "0"

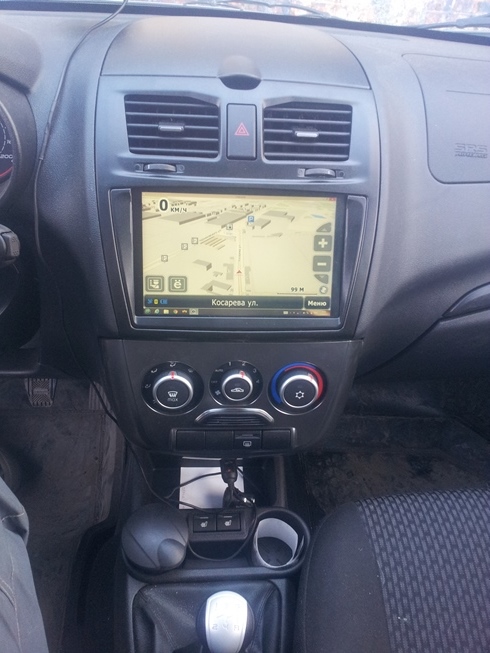

Ну и результат на фото что и как выглядит:
Короткое видео как это выглядит: https://youtu.be/PzBTJvxcCp4
Миниатюры
Нажмите на изображение для увеличения
Название: 02_PCcar.jpg
Просмотров: 628
Размер:	127.3 Кб
ID:	39840   Нажмите на изображение для увеличения
Название: 01_PCcar.jpg
Просмотров: 613
Размер:	147.9 Кб
ID:	39841   Нажмите на изображение для увеличения
Название: 02_JBL.jpg
Просмотров: 728
Размер:	239.9 Кб
ID:	39842   Нажмите на изображение для увеличения
Название: 00_Sab.jpg
Просмотров: 499
Размер:	133.3 Кб
ID:	39843   Нажмите на изображение для увеличения
Название: 00_PCcar.jpg
Просмотров: 958
Размер:	147.8 Кб
ID:	39844

OKLiK вне форума   Ответить с цитированием
Старый 15.05.2015, 12:29   #2
OKLiK
Старший Пользователь

Аватар для OKLiK

Регистрация: 08.06.2009
Возраст: 42
Город: Екатеринбург
Регион: 66, 96
Машина: Калина 2 - 219470 Норма
Сообщений: 339
OKLiK has a spectacular aura aboutOKLiK has a spectacular aura about
По умолчанию

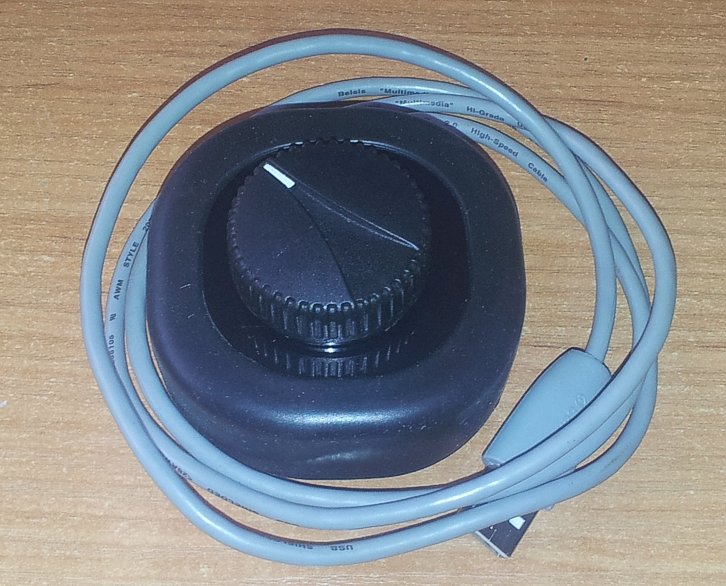

Поскольку между планшетом и усилителем нет никакого устройства регулировки громкости, для удобства на первое время собрал USB регулятор громкости.
Немного не хватает скорости регулировки, но на первое время пойдет.
Ну и фото что получилось, корпус использовал от коробочки хранения наушников филипс который уже давно валялся
Миниатюры
Нажмите на изображение для увеличения
Название: 20150515_130606.jpg
Просмотров: 311
Размер:	140.3 Кб
ID:	39925

Последний раз редактировалось OKLiK; 19.05.2016 в 10:24.
OKLiK вне форума   Ответить с цитированием
Старый 15.05.2015, 13:43   #3
sirota
Бывалый писикарщик

Аватар для sirota

Регистрация: 27.09.2008
Город: Собянинск
Регион: 77, 97, 99, 177
Машина: шкода а5
Сообщений: 5,411
sirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant futuresirota has a brilliant future
По умолчанию

Ну наконец то хоть один стоящий проэкт на виндовом планшете
__________________
То win 10х64, то win 8.1x64

Видео регистрация на web. камеру:http://www.youtube.com/watch?v=1hPPLRBBIqc
sirota вне форума   Ответить с цитированием
Старый 18.05.2016, 19:58   #4
OKLiK
Старший Пользователь

Аватар для OKLiK

Регистрация: 08.06.2009
Возраст: 42
Город: Екатеринбург
Регион: 66, 96
Машина: Калина 2 - 219470 Норма
Сообщений: 339
OKLiK has a spectacular aura aboutOKLiK has a spectacular aura about
По умолчанию

Сегодня зачесались руки, тепло, нужно продолжать улучшать свой планшет в машине.
Решил выяснить где на плате находится usb3 хаб планшета, искал упорно, не нашел, возможно он встроен в сам процессор, или в одой из очень мелкой микросхемы.

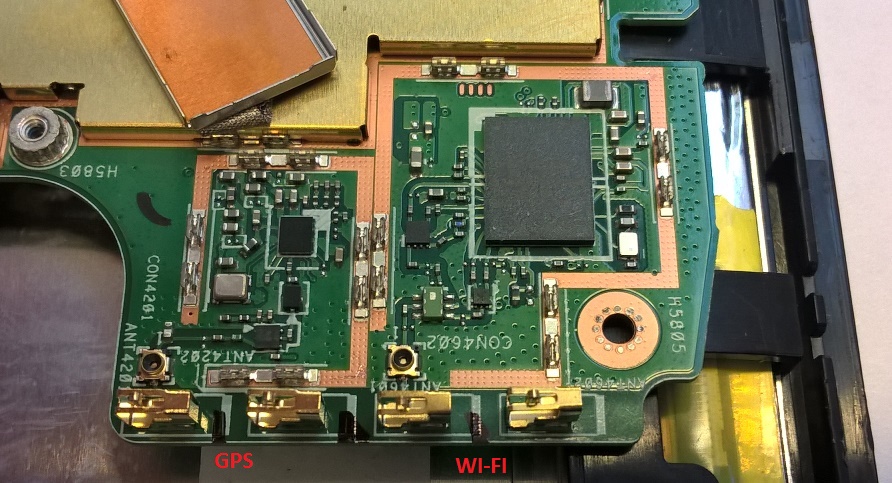

Так же обнаружил gps чип и wi-fi, ну и саму антенну - теперь понятно почему планшет практически отказывается ловить спутники, если и ловит то с большой погрешностью или вообще пропадает. Вспомнил, что в заначках валяется старая пассивная внешняя gps антенна. Нашел, подрезал провод на 50 см. отпаял контакты и припаялся непосредственно к площадкам платы.
Так же решил вывести датчик освещенности, который отвечал за регулировку яркости дисплея. Он прикрывался лицевой панелью, датчик мелкий, 6 контактный, понял что не стоит его трогать. После решил просто просверлить отверстие на 5, взял светодиод прозрачный, сточил часть с выводами и кристаллом - результат на фото.

п.с.- после включения, спутники нашлись буквально за 6 секунд, и точность 16..24 метра.
Миниатюры
Нажмите на изображение для увеличения
Название: S_WP_20160518_15_37_11_Pro_LI.jpg
Просмотров: 331
Размер:	264.5 Кб
ID:	43817   Нажмите на изображение для увеличения
Название: S_WP_20160518_16_18_40_Pro_LI.jpg
Просмотров: 326
Размер:	166.5 Кб
ID:	43818   Нажмите на изображение для увеличения
Название: S_WP_20160518_16_18_10_Pro_LI.jpg
Просмотров: 478
Размер:	219.3 Кб
ID:	43819   Нажмите на изображение для увеличения
Название: S_WP_20160518_17_21_13_Pro_LI.jpg
Просмотров: 351
Размер:	303.8 Кб
ID:	43820
OKLiK вне форума   Ответить с цитированием
Старый 18.05.2016, 20:07   #5
Vlad-bodryi
Гуру

Регистрация: 23.12.2012
Возраст: 38
Город: Самара
Регион: 63, 163
Машина: Forester
Сообщений: 1,158
Vlad-bodryi is a jewel in the roughVlad-bodryi is a jewel in the roughVlad-bodryi is a jewel in the roughVlad-bodryi is a jewel in the rough
По умолчанию

достойные проекты у тебя
Vlad-bodryi вне форума   Ответить с цитированием
Старый 19.05.2016, 10:44   #6
OKLiK
Старший Пользователь

Аватар для OKLiK

Регистрация: 08.06.2009
Возраст: 42
Город: Екатеринбург
Регион: 66, 96
Машина: Калина 2 - 219470 Норма
Сообщений: 339
OKLiK has a spectacular aura aboutOKLiK has a spectacular aura about
По умолчанию

Цитата:
Сообщение от Vlad-bodryi Посмотреть сообщение
достойные проекты у тебя
Спасибо.

Так же продолжаю потихоньку делать автономный..., даже не знаю как назвать, аудио проц, тюнер и микроконтроллер для управления этим всем. Но из-за садово огородных построек все времени нет, спокойно сесть и начать писать программы. В качестве подопытного был взят аудио процессор TDA7402, подобный использовался даже в alpine cda-7894. Сделал отдельно все, что бы если что другое можно было поставить если не понравится
Звук уже будет выводится все через тод же усилитель в ранних посте. Вот, как то так..
Миниатюры
Нажмите на изображение для увеличения
Название: WP_20160519_07_17_59_Pro_LI.jpg
Просмотров: 198
Размер:	122.1 Кб
ID:	43823   Нажмите на изображение для увеличения
Название: WP_20160519_07_18_18_Pro_LI.jpg
Просмотров: 232
Размер:	121.7 Кб
ID:	43824   Нажмите на изображение для увеличения
Название: WP_20160519_07_18_31_Pro_LI.jpg
Просмотров: 436
Размер:	93.1 Кб
ID:	43825
OKLiK вне форума   Ответить с цитированием
Старый 19.05.2016, 12:47   #7
mendisabal
Гуру

Аватар для mendisabal

Регистрация: 05.10.2012
Возраст: 38
Город: Краснодар
Регион: 23, 93
Машина: Subaru impreza 08
Сообщений: 1,765
mendisabal is a name known to allmendisabal is a name known to allmendisabal is a name known to allmendisabal is a name known to allmendisabal is a name known to allmendisabal is a name known to all
По умолчанию

Соглашусь , достойно .
Только я бы все таки включаться заставил по acc .
__________________
Win 10 , ZOTAC Z68-ITX WiFi Supreme + i32120T + crucial M4 256 , gt430 + VS-TY2662-V1 + n101bcg-l21 , Xonar DX + ВА 3121 + BM2032 .
избыток свободного времени + острое желание быть не таким как все открывают бесконечные горизонты творчества в скудном пространстве возможностей
mendisabal вне форума   Ответить с цитированием
Старый 19.05.2016, 13:06   #8
OKLiK
Старший Пользователь

Аватар для OKLiK

Регистрация: 08.06.2009
Возраст: 42
Город: Екатеринбург
Регион: 66, 96
Машина: Калина 2 - 219470 Норма
Сообщений: 339
OKLiK has a spectacular aura aboutOKLiK has a spectacular aura about
По умолчанию

Цитата:
Сообщение от mendisabal Посмотреть сообщение
Соглашусь , достойно .
Спасибо!

Цитата:
Сообщение от mendisabal Посмотреть сообщение
Только я бы все таки включаться заставил по acc .
Это не проблема и заложено, но вот судя по первому проекту не всегда это надо и удобно. Или я уже привык с кнопки включать и включаешь именно когда нужно, а не когда просто нужно включить зажигание чего ни будь поглядеть и выключить.
А вот автоматическое выключение с определенным алгоритмом и по условию включение - я бы не отказался. Возможно скоро займусь, для этого нужно просто свободное время и желание
OKLiK вне форума   Ответить с цитированием
Старый 19.05.2016, 13:16   #9
Vlad-bodryi
Гуру

Регистрация: 23.12.2012
Возраст: 38
Город: Самара
Регион: 63, 163
Машина: Forester
Сообщений: 1,158
Vlad-bodryi is a jewel in the roughVlad-bodryi is a jewel in the roughVlad-bodryi is a jewel in the roughVlad-bodryi is a jewel in the rough
По умолчанию

Цитата:
Сообщение от OKLiK Посмотреть сообщение
Это не проблема и заложено, но вот судя по первому проекту не всегда это надо и удобно. Или я уже привык с кнопки включать и включаешь именно когда нужно, а не когда просто нужно включить зажигание чего ни будь поглядеть и выключить.
А вот автоматическое выключение с определенным алгоритмом и по условию включение - я бы не отказался. Возможно скоро займусь, для этого нужно просто свободное время и желание
а почему ты не сделаешь вкл/выкл от ЦЗ?!
Vlad-bodryi вне форума   Ответить с цитированием
Старый 19.05.2016, 14:18   #10
OKLiK
Старший Пользователь

Аватар для OKLiK

Регистрация: 08.06.2009
Возраст: 42
Город: Екатеринбург
Регион: 66, 96
Машина: Калина 2 - 219470 Норма
Сообщений: 339
OKLiK has a spectacular aura aboutOKLiK has a spectacular aura about
По умолчанию

Цитата:
Сообщение от Vlad-bodryi Посмотреть сообщение
а почему ты не сделаешь вкл/выкл от ЦЗ?!
Машина не всегда стоит закрытая: скажем в саду, на работе, когда мою, сбегать взять чего ни будь - не практично.

Единственное как пока хочется, из опыта эксплуатации:
> открыл машину, сел, нажал кнопку - включился.
> вышел из машины, поставил на охрану - выключился экран и затих.
> если стоит более 30 минут - выключается полностью.
> меньше 30 минут при снятие с охраны - включается экран и продолжает работать.
> не надо, просто нажал кнопку - выключился.
