Thumbs up Toyota Prius NHW20

Собрался я, наконец, выложить свой проект по установке компа в Приус. Не то, чтобы он был специфичен для Приуса, а просто карписи ставлю на тот авто, чем управляю сейчас. А управляю не просто мечтой, а космической мечтой. На предыдущие авто, все как-то не собрался поставить. Вот теперь вроде собрался.
Небольшой экскурс в гибриды.
Приус-гибрид сам по себе авто необычное, напичканное электроникой.
У меня еще и модель с автопарковкой (как происходит автопарковка можно видеть по телевизору в рекламе нового Чпокуса-3, а у меня авто рестайлинг затертого 2007 года ).
Есть навигация, но карты закрытые, ставятся через танцы с бубном, ужасные и выходят раз в год поэтому хочется чего-то близкого, родного, например, СитиГид или Навител, чтобы можно было карты свои ставить (я использую и участвую в osm.org openstreetmap.ru). А еще лучше чего-нибудь открытого, например NavIt.
Кроме штатного аккумулятора (который находится не под капотом как обычно, а в багажнике-справа под поликом, а под капот выведен + для прикуривания). Есть еще ВВБ (высоковольтная батарея). Она собрана из Никель-Металгидридных элементов общим напряжением около 200В. Лезть в нее, подключать доп нагрузку не рекомендуют, с чем я, в принципе, согласен. Но вот за ее уровнем заряда (как и за зарядом малого акка) хотелось бы следить. ВВБ в гибридах используется как буфер для помощи ДВС. С помощью двойного электродвигателя-генератора (33лс 500В) ВВБ через инвертор заряжается при торможении, движении накатом или под горку и крутит колеса когда надо двигаться медленно или помочь ДВС с мощностью.
Недавно была поставлена сигналка с автозапуском (Спутник) и думаю сделать включение авто (гибриды не заводят, а включают, т.к. ДВС заводится автоматом только потом, когда необходим).
Ну довольно про специфику гибридов. За подробностями посылаю на соответствующие тематические форумы (я лично постоянно тусуюсь на priusforum.ru).
Во вложении вид на штатную магнитолу вместо которой будет установлен монитор. (фото с праворукого Приуса)
Миниатюры
Нажмите на изображение для увеличения
Название: Magnitola.jpg
Просмотров: 2175
Размер:	66.5 Кб
ID:	24750

Последний раз редактировалось astroiLL; 09.12.2011 в 17:08.
astroiLL вне форума   Ответить с цитированием
Старый 23.11.2011, 17:15   #2
astroiLL
Пользователь

Аватар для astroiLL

Регистрация: 06.04.2011
Город: Краснодар
Регион: 23, 93
Машина: Toyota Prius NHW20
Сообщений: 47
astroiLL is on a distinguished road
По умолчанию

А теперь собственно установка. Точнее пока подготовка комплектующих, т.к. на момент написания этих строк мой Примус все еще со штатной магнитолой.
В Приусе уже есть штатный, встроенный 7-дюймовый дисплей, с хорошим разрешением. В Инете даже есть решения по подключению к штатному дисплею карписи. Такие экраны стоят во многих Тойотах, Лексусах и других авто классом выше среднего.
Так вот накурившись форумов (кстати, не курю) по подключению к штатным мониторам, понял ну и дураки же они все мне оно не подходит. Решение дорогое и самое главное не гибкое. Поставив отдельный монитор я получаю кучу преимуществ:
  • Монитор любого, максимально возможного качества и, можно например, с емкостным экраном.
  • Возможность заменить при необходимости.
  • Стандартный вход (DVI, D-SUB, HDMI, Video).
  • Стандартное (USB) подключение тачскрина.
  • Нет проблем с выбором “хитрых” разрешений и таймингов для штатников.
  • Да просто 2 монитора в авто смотрится гораздо круче чем один (смотри фотку)
Хотя в доп мониторе есть и некоторые недостатки/трудности:
  • Дополнительные финансовые траты
  • Доп питание
  • Надо убирать штатную магнитолу, чтобы на ее место поставить монитор или ставить монитор в какое-то другое место.
  • Раз штатная магнитола будет убрана, значит нужно к карписи тюнер, усилок и прочее.
  • Надо или покупать или самому мастырить рамку для установки монитора в штатное место.

Но взвесив все плюсы и минусы я выбрал замену штатной магнитолы - 7” экраном. Я бы поставил и больше монитор, просто по высоте штатная магнитола как раз 2-DIN (104 мм).
Во вложение то, как хочу, чтобы получилось:
Миниатюры
Нажмите на изображение для увеличения
Название: prius_radio_day_03.jpg
Просмотров: 3018
Размер:	65.4 Кб
ID:	24700

Последний раз редактировалось astroiLL; 06.12.2011 в 18:13.
astroiLL вне форума   Ответить с цитированием
Старый 23.11.2011, 17:20   #3
astroiLL
Пользователь

Аватар для astroiLL

Регистрация: 06.04.2011
Город: Краснодар
Регион: 23, 93
Машина: Toyota Prius NHW20
Сообщений: 47
astroiLL is on a distinguished road
По умолчанию

Вот что я заказал.
Первое, что начал искать, это рамку на мою модель Приуса (NHW20 рестайлинг 2007 год) для установки 2-DIN устройств. В моем случае это монитор. С большим трудом нашел (и заказал) всего у одной фирмы.
(фото 3) Scosche TA2103B 2003 - Up Toyota Prius Dash Install Kit $40 с доставкой в Россию.
http://www.ebay.com/itm/ws/eBayISAPI...m=330320443861
Получено 16.11.2011. В комплекте: 2 боковины, нижняя коробочка (для варианта установки 1DIN) и разъем с двумя тюльпанами AUX и резистором (в пластиковом корпусе) для того, чтобы без штатной магнитолы заработало все остальное. Нужны мне собственно были только боковины, но раз нет комплекта проще, то взяли что есть.
Варианты сделать самому я пока отмел, как трудновыполнимые для меня (как в анекдоте “дети у меня прекрасные, а вот все что я делаю руками...”, кстати, поэтому и выбрал профессию программиста, а потом сисадмина, т.к. голова вроде варит, а вот руками получается только по клавишам стучать ). Поэтому старался выбирать все почти готовое, чтобы меньше нужно было пилить\строгать.
Следующее, что выбирал это монитор. Из самых популярных остановился на LiLLiput. Выбрал последнюю модель 669GL, но стандартного мне показалось мало и потому я заказал в Mo-co-so.com его с ёмкостным экраном:
(фото 1) High Bright Lilliput 669GL-70NP/C/T/HB/RCI 7" Multi Touch Capacitive Monitor - $385 без доставки, но с рамкой под 2-DIN
http://www.mo-co-so.com/High-Bright-...669-hb-mct.htm
Так же в этой МоКоСо заказал комп на проце 1.8Ghz Atom D525 с видео ION-II в корпусе с БП M2-ATX-PSU, заменив при заказе обычный винт на SSD 40GB:
(фото 2) Pre Built 1.8Ghz Dual Core Mobile Computer with ION2 Graphics - $582 с доставкой EMS
http://www.mo-co-so.com/1-8Ghz-Dual-...cs-cbs-io2.htm
Аудио на маме 8 канальное, с выходом на оптический SPDIF, что хочу и использовать, проведя от компа к усилку оптический кабель.
На компе HDMI, на мониторе тоже, поэтому им и буду подключать моник.
БП в компе M2-ATX. Управляется от зажигания. Из компа от БП выходят стабилизированные +12 для монитора и +5 для хабов и прочей мелочевки. Эти провода вместе с HDMI, USB, Optical-SPDIF проведу от компа к монитору.
Миниатюры
Нажмите на изображение для увеличения
Название: Scosch-TA2103B.jpg
Просмотров: 7204
Размер:	10.3 Кб
ID:	24546   Нажмите на изображение для увеличения
Название: MCS-MT-700-MTC-DD-2.jpg
Просмотров: 682
Размер:	79.8 Кб
ID:	24547   Нажмите на изображение для увеличения
Название: MCS-CBS-IO2-2.jpg
Просмотров: 615
Размер:	111.5 Кб
ID:	24548

Последний раз редактировалось astroiLL; 30.11.2011 в 15:41.
astroiLL вне форума   Ответить с цитированием
Старый 23.11.2011, 17:25   #4
astroiLL
Пользователь

Аватар для astroiLL

Регистрация: 06.04.2011
Город: Краснодар
Регион: 23, 93
Машина: Toyota Prius NHW20
Сообщений: 47
astroiLL is on a distinguished road
По умолчанию

За монитором в освободившееся от магнитолы месте хочу расположить SPDIF DTS/AC3 decoder, заказал вот такой:
(фото 1) DTS/AC3 Home Theater 5.1 Channel Audio Decoder SPDIF PS3 - $62 с доставкой
http://www.aliexpress.com/product-fm...olesalers.html
Долго выбирал между ним и другим:
http://www.aliexpress.com/product-fm...olesalers.html
Но решил, что первый новее и лучше. Второй оптический вход мне не нужен и выходы собранные в джеки мне не понравились.
Выходы этого декодера собираюсь подключить к 4-х канальному усилку. Для начала заказал такой:
(фото 2) TDA7850 Car Audio Amplifier Board DIY Kit with Denoiser - $25 с доставкой
http://www.ebay.com/itm/TDA7850-Car-...in_100&vxp=mtr
Как замена штатной магнитолы думаю будет нормально.
Потом правда хочу найти цифровой усилок с оптическим входом, но это будет позже.
В свободном пространстве за монитором еще будет стоять USB-хаб от которого будут идти коннекты в нишу под монитором (там есть такая коробочка в которой удобно складывать флешки или винты с музыкой).
И самое интересное это будет Arduino со своим отдельным БП. Но это на будущее. Пока займусь только компом.
Комп собираюсь ставить под правое пассажирское сидение. Штатный блок автопарковки который там живет, думаю подвинется. Под водительским креслом места вообще нет, там стоит блок навигации и DVD с картами. Еще есть вариант под заднее сидение, там вроде много места (кстати за задним сидением под поликом стоит ВВБ), но не хочется сильно далеко отодвигать комп от монитора, придется тянуть длинные провода, силовые, HDMI, оптику, USB. Поэтому решил, что под пассажирским сиденьем будет лучше всего.
Из того что заказал, получил монитор, комп, и боковины под 2DIN.
Монитор оказался с очень яркими, сочными красками, огромным углом обзора. Подключал его к своему нетбуку с Ubuntu. Емкостной тач определился сразу и заработал как надо (это же не Винда где
Миниатюры
Нажмите на изображение для увеличения
Название: 1-Free-Shipping-DTS-AC3-Home-Theater-5-1-Channel-Audio-Decoder-SPDIF-PS3.jpg
Просмотров: 716
Размер:	67.3 Кб
ID:	24549   Нажмите на изображение для увеличения
Название: 2-TDA7850-DeNoiser-BA3121.JPG
Просмотров: 719
Размер:	96.5 Кб
ID:	24550

Последний раз редактировалось astroiLL; 30.11.2011 в 15:31.
astroiLL вне форума   Ответить с цитированием
Старый 23.11.2011, 17:28   #5
astroiLL
Пользователь

Аватар для astroiLL

Регистрация: 06.04.2011
Город: Краснодар
Регион: 23, 93
Машина: Toyota Prius NHW20
Сообщений: 47
astroiLL is on a distinguished road
По умолчанию

Теперь комп. Собран так же наспех как и монитор. Боковые крышки прикрученны на винтики, отверстия для которых в корпусе на самом краю. Один винтик не держался уже при сборке, поэтому был посажен “сборщиком” на термоклей. Когда я корпус разобрал, кусочек термоклея выпал и винтик уже не держится. Ладно, винтики посадил на холодную сварку. Вентиляционные дырки в корпусе просверленны тоже не ровно, правда это в глаза не бросается. К счастью снаружи все более-менее красиво. Да в принципе и внутри ничего. Мамка прикручена на дюралевую пластину, на стоечках, БП тоже на стоечках прикручен, под ним SSD хард на резиновых аммортизаторах. Для SSD резинки без надобности, но видно остались от харда. На БП дует маленький вентилятор - единственный на весь корпус. Мамка мне понравилась еще на картинке и по спецификациям. Почти всю ее накрывает радиатор с тепловыми трубками. Мать ASUS AT5IONT-I Fanless ION2 Mini-ITX Motherboard, из вкусностей: Integrated 8 Channel ALC887 High Definition Audio CODEC with DTS Surround; Gigabit LAN; DVI & HDMI graphics outputs (dual Display possble); Optical S/PDIF audio; 2x SATA 3Gbps; 1x eSATA; 2x USB 3.0; 4x USB 2.0 (inc 2 internal); PCI Express x4 slot. Короче полный фарш, может кто-то скажет даже слишком для карписи. Но как говорят “Радость - лишней не бывает”.
Что еще поразило, к компу не было никакой бумажки с расшифровками проводов (провода правда прилагались). Пришлось смотреть что-куда идет и искать на сайте описание. Но вроде разобрался. Если завтра (6 ноября) куплю провода, то включу и может даже установлю систему.
Какую? Ха! Не Винду это точно. И пусть меня убеждают, что Центрифуга это круто и на нее пишут все плагины, душа сисадмина-линуксоида с почти 20-летним стажем навеки отдана Линуксу. А какая оболочка? Посмотрим. Но БСОД-а на экране моего авто никогда не будет. И ныне, и присно, и вовеки веков. Админь!
astroiLL вне форума   Ответить с цитированием
Старый 23.11.2011, 17:31   #6
astroiLL
Пользователь

Аватар для astroiLL

Регистрация: 06.04.2011
Город: Краснодар
Регион: 23, 93
Машина: Toyota Prius NHW20
Сообщений: 47
astroiLL is on a distinguished road
По умолчанию

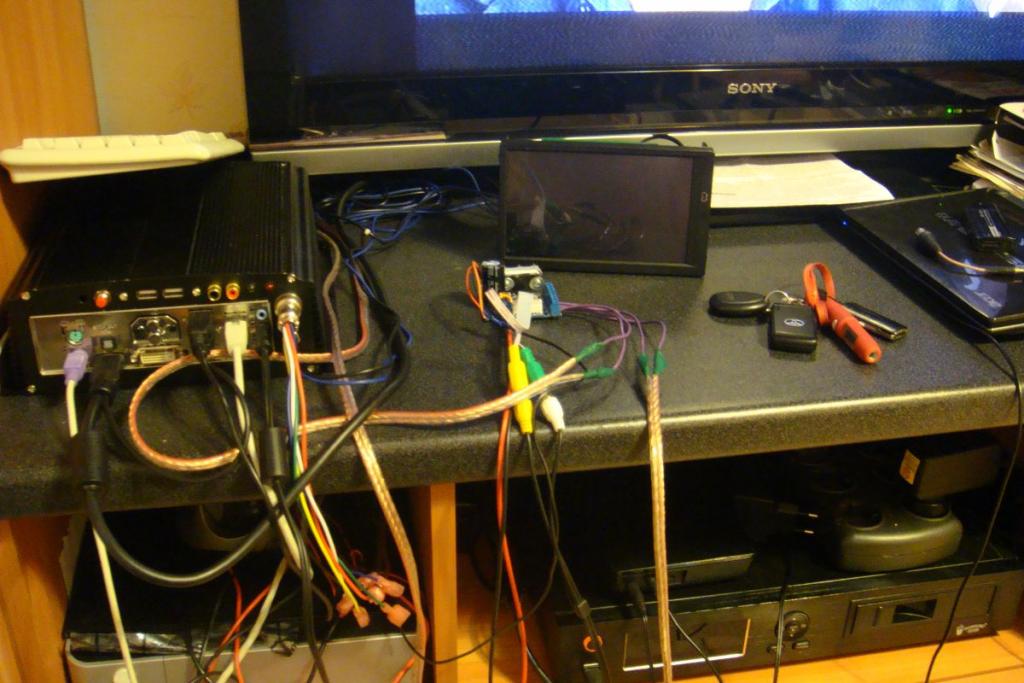

Проверка всей системы дома.
Купил провода (2.5 квадрата), подключил комп к БП 12В-12А. Монитор подключил к компу. Все заработало. Поставил для начала Ubuntu 11.04 x64. Для проверки.
Все работает, разрешение по-умолчанию 1024х768 поменял на 800х600, сразу стало все красиво и четко видно. Тач заработал сразу. Мелковатые пункты выбирать трудно, но можно. Подключил сеть, запустил Хромиум, вышел в Инет, все нормально. Звук работает.
Теперь надо разбираться с оболочкой, т.к. на таком мелком экране со стандартным интерфейсом моими “сардельками” трудно что-то нажимать. Да и не нужен стандартный интерфейс в авто.
Чуть не забыл, что не обычный комп готовлю, а в авто его ставить хочу! Значит нужна оболочка!
Разбираюсь сейчас с QCarPC:
http://pccar.ru/showthread.php?t=15968
На рабочей машине (у меня на рабочей машине Линукс, т.к. я вроде как сисадмин) собралось и запустилось. Буду пробовать на Карписи под Ubuntu.
Миниатюры
Нажмите на изображение для увеличения
Название: QCarPC.png
Просмотров: 664
Размер:	122.8 Кб
ID:	24551

Последний раз редактировалось astroiLL; 30.11.2011 в 15:34.
astroiLL вне форума   Ответить с цитированием
Старый 24.11.2011, 12:48   #7
astroiLL
Пользователь

Аватар для astroiLL

Регистрация: 06.04.2011
Город: Краснодар
Регион: 23, 93
Машина: Toyota Prius NHW20
Сообщений: 47
astroiLL is on a distinguished road
По умолчанию

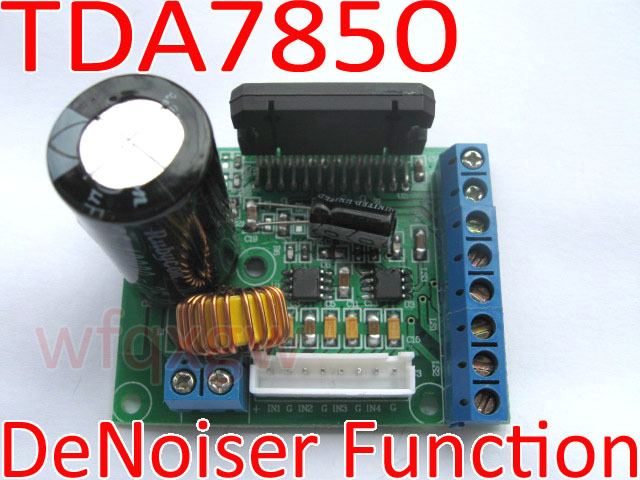

Получил TDA7850 Car Audio Amplifier Board DIY Kit with Denoiser BA3121. Подключил дома к колонкам, к компу, к 12В - играет вроде нормально, шумов нет, качество вполне не хуже чем у штатных автомагнитол. Пока нет DTS/AC3 Home Theater 5.1 Channel Audio Decoder SPDIF подключал к компу через линейный выход.
Сделано как и все китайское наспех, катушка болтается, одного болтика в крепеже нет, радиатор в комплекте очень маленький, флюс не смыт.
Все поправил, винтик вкрутил, флюс смыл, катушку и кондюк закрепил термоклеем и вскрыл плату усилка (и мониторную плату тоже) со всеми деталями лаком из специального балончика для защиты радиосхем.
Миниатюры
Нажмите на изображение для увеличения
Название: astroiLL-carpc1.jpg
Просмотров: 640
Размер:	92.3 Кб
ID:	24552
__________________
Мой проект: Toyota Prius NHW20
Linux + Lilliput 669GL-70NP/C/T/HB/RCI 7" Multi Touch Capacitive Monitor + 1.8Ghz Atom D525 с видео ION-II + DTS/AC3 Home Theater 5.1 Channel Audio Decoder SPDIF + TDA7850 Car Audio Amplifier Board DIY Kit with Denoiser
Вступаем в партию М. Прохорова

Последний раз редактировалось astroiLL; 30.11.2011 в 16:13.
astroiLL вне форума   Ответить с цитированием
Старый 30.11.2011, 15:46   #8
astroiLL
Пользователь

Аватар для astroiLL

Регистрация: 06.04.2011
Город: Краснодар
Регион: 23, 93
Машина: Toyota Prius NHW20
Сообщений: 47
astroiLL is on a distinguished road
По умолчанию

Пока не ставлю в машину (да и холодно, жду когда потеплеет а это у нас может быть скоро) т.к. нет программы.
Пока разбираюсь с QCarPC.
Допиливаю его под свои нужды.
В принципе MP3 играет, но хочется еще радио, вот тогда можно ставить в авто.
Пытался подключать USB AverMedia A828 для ТВ и Радио. Но драйверов в ядре нет. Собрал Aver-овские и понял почему их нет в ядре. Они ужасно глючные. Насмерть вешают комп через несколько минут работы. Будем искать что-нибудь нормальноработающее под Линукс.
Какие будут советы по выбору FM-TV-DVB только в USB исполнении?

Еще прикупил блютус микроклавиатуру iPazzPort Google TV Mini Handheld Wireless Bluetooth Keyboard + Laser Pen $37.7
Покупал для разных нужд, но думаю в машине для Карписи пригодится.
