Старый 25.01.2013, 20:10   #61
bbaalluu
Пользователь

Аватар для bbaalluu

Регистрация: 19.01.2013
Возраст: 45
Город: Москва
Регион: 77, 97, 99, 177
Машина: Nissan Navara
Сообщений: 39
bbaalluu is on a distinguished road
По умолчанию

Цитата:
Сообщение от alexvtk Посмотреть сообщение
Возможно bbaalluu попробует такой вариант и отпишется в ветке о своем проекте.
Мне очень нравиться Ваш проект
Бескровно, и возможно восстановить как было....
Скорее оставлю Вашу схему с релюшками
Совершенно не хочется связывать два разных провода хоть какой то схемой

И в качестве вопроса для всех участников форума:
Я на старой магнитоле обнаружил 4,98v на входе в магнитолу с названием immobilizer на котором постоянно есть питание, да же без ключа
Возможно ли использовать его для питания и зарядки только планшета ???
bbaalluu вне форума   Ответить с цитированием
Старый 01.02.2013, 00:45   #62
esamara
Новый Пользователь

Регистрация: 22.01.2013
Возраст: 31
Город: Самара
Регион: 63, 163
Сообщений: 8
esamara is on a distinguished road
По умолчанию

объясните пожалуйста по поводу питания и кнопки повер. на пальцах желательно. есть ли готовые схемы?
esamara вне форума   Ответить с цитированием
Старый 01.02.2013, 10:32   #63
Митрич18
Старший Пользователь

Регистрация: 24.01.2013
Возраст: 44
Город: Москва
Регион: 77, 97, 99, 177
Машина: лексус
Сообщений: 417
Митрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of lightМитрич18 is a glorious beacon of light
По умолчанию

Цитата:
Сообщение от bbaalluu Посмотреть сообщение
Мне очень нравиться Ваш проект
Бескровно, и возможно восстановить как было....
Скорее оставлю Вашу схему с релюшками
Совершенно не хочется связывать два разных провода хоть какой то схемой

И в качестве вопроса для всех участников форума:
Я на старой магнитоле обнаружил 4,98v на входе в магнитолу с названием immobilizer на котором постоянно есть питание, да же без ключа
Возможно ли использовать его для питания и зарядки только планшета ???
Я бы не советовал,он может банально не потянуть по току,а еще там не только может быть 5 вольт,но еще и цифра шпарить.
Митрич18 вне форума   Ответить с цитированием
Старый 01.02.2013, 19:47   #64
alexvtk
Гуру

Аватар для alexvtk

Регистрация: 08.04.2011
Город: Железногорск, Красноярский край
Регион: 24
Машина: Toyota Prius NHW20, 2008, Park Assist (продана), Chevrolet Lanos, 2006, 1,5
Сообщений: 1,615
alexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nice
По умолчанию

Цитата:
Сообщение от esamara Посмотреть сообщение
объясните пожалуйста по поводу питания и кнопки повер. на пальцах желательно. есть ли готовые схемы?
В шапке по кнопке "Повер" именно рабочая схема. Я же выкладывал рабочий проект, а не "проЖект".
__________________
Toyota Prius NHW20, 2008, Park Assist, Android CarPc: планшет 7" Ployer momo9 (Allwinner A10) - заменен на Pipo U1pro, Bluetooth GPS, диагностика BT ELM327, Мегафон модем и Wi-Fi роутер TPLINK-MR3020. Фильтр помех по звуку на ВА3121.
(продана)
Chevrolet Lanos, 2006, 1,5. Андроид ГУ Infidini, 2й монитор с тач. контроллером от YAM, кзх, БК Multitronics MPC-800

Мой проект
Апгрейд проекта
Видео
Видео оболочки
Видео оболочки 2

Видео апгрейда
alexvtk вне форума   Ответить с цитированием
Старый 02.02.2013, 20:38   #65
esamara
Новый Пользователь

Регистрация: 22.01.2013
Возраст: 31
Город: Самара
Регион: 63, 163
Сообщений: 8
esamara is on a distinguished road
По умолчанию

Цитата:
Сообщение от alexvtk Посмотреть сообщение
В шапке по кнопке "Повер" именно рабочая схема. Я же выкладывал рабочий проект, а не "проЖект".
хотелось бы "аналог" купить, китайские например т.к. не силен в транзисторах, резисторах и прочих эл. деталях( и сам не спаяю такой шедевр как у Вас
esamara вне форума   Ответить с цитированием
Старый 04.02.2013, 04:43   #66
alexvtk
Гуру

Аватар для alexvtk

Регистрация: 08.04.2011
Город: Железногорск, Красноярский край
Регион: 24
Машина: Toyota Prius NHW20, 2008, Park Assist (продана), Chevrolet Lanos, 2006, 1,5
Сообщений: 1,615
alexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nice
По умолчанию

Цитата:
Сообщение от esamara Посмотреть сообщение
хотелось бы "аналог" купить, китайские например т.к. не силен в транзисторах, резисторах и прочих эл. деталях( и сам не спаяю такой шедевр как у Вас
Ничего в этой схеме даже близкого к "шедевру" нет. Может есть друзья, дружащие с паяльником?
__________________
Toyota Prius NHW20, 2008, Park Assist, Android CarPc: планшет 7" Ployer momo9 (Allwinner A10) - заменен на Pipo U1pro, Bluetooth GPS, диагностика BT ELM327, Мегафон модем и Wi-Fi роутер TPLINK-MR3020. Фильтр помех по звуку на ВА3121.
(продана)
Chevrolet Lanos, 2006, 1,5. Андроид ГУ Infidini, 2й монитор с тач. контроллером от YAM, кзх, БК Multitronics MPC-800

Мой проект
Апгрейд проекта
Видео
Видео оболочки
Видео оболочки 2

Видео апгрейда
alexvtk вне форума   Ответить с цитированием
Старый 04.02.2013, 20:01   #67
esamara
Новый Пользователь

Регистрация: 22.01.2013
Возраст: 31
Город: Самара
Регион: 63, 163
Сообщений: 8
esamara is on a distinguished road
По умолчанию

Цитата:
Сообщение от alexvtk Посмотреть сообщение
Ничего в этой схеме даже близкого к "шедевру" нет. Может есть друзья, дружащие с паяльником?
эхх
esamara вне форума   Ответить с цитированием
Старый 27.02.2013, 19:18   #68
alexvtk
Гуру

Аватар для alexvtk

Регистрация: 08.04.2011
Город: Железногорск, Красноярский край
Регион: 24
Машина: Toyota Prius NHW20, 2008, Park Assist (продана), Chevrolet Lanos, 2006, 1,5
Сообщений: 1,615
alexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nice
По умолчанию

Апгрейд проекта
«Андроид планшет как CarPC в Toyota Prius II. "Бескровная" установка»
После пяти месяцев эксплуатации в машине планшета на Allwinner A10 решил сделать апгрейд системы. Почему? Причин две:
1) Следует отметить объективную «тормознутость» А10 с 512М оперативки. Загрузка с «нуля» до полной готовности, включая Tasker, AutomateIt, Torque, пока Desktop VisualizeR нарисует кнопки проходит 4 с лишним минуты. При старте из «сна» прерывается музыва, длится это минута – полторы, пока Андроид запустит процессы. Откровенные тормоза экранной клавиатуры в навигационных программах и 2ГИС. Ездить можно, но иногда напрягает.
2) Следуя канонам жанра, учтя критику своих любимых липучек и «нештатности» дизайна инсталляции, решил сделать дополнительную мини консоль в которую и будет инсталлирован планшет.

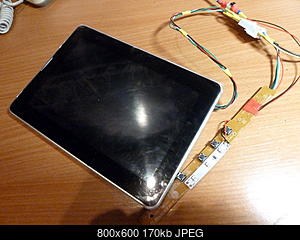

На планшете особо останавливаться не буду. Китаец Pipo U1pro, на RK3066 имеет два ядра, 1 Гиг оперативки, 16 Гиг внутренней памяти, отличный IPS экран разрешением 1280x800. В AnTuTu 3 показывает 11400 очков. При выборе планшета важными для меня моментами были: наличие отдельного джека внешней зарядки и встроенного Bluetooth. В процессе подготовки планшета к инсталу выяснились две новости. Хорошая – планшет включается (закружается) с «нуля» при подключении внешнего питания и грузится до полной готовности со всем комлексом софта и сработкой таскера всего 1м40сек - 1м50сек. После А10 – ракета! Плохая – нет до сих пор решения по подключению к RK3066 внешнего USB Audio. Печально (((

ЗЫ: уже не все так плохо с USB Audio. Настойчивый Rage2 победил проблему!

Схема питания прежняя, со старым блоком автоматики, тот же активный хаб, Bluetooth приемник и Bluetooth ELM327 OBD-2 диагностический адаптер. Планшет был разобран, но ничего не сверлилось и не пилилось. Поскольку кнопки Power, Back, V+, V- расположены на отдельной платке, то без особого труда были припаяны проводки к контактам кнопок, сами пластиковые кнопки-нажималки убраны и провода выведены в освободившиеся пазы. Хардверные кнопки планшета будут выведены на панель консоли.

Нажмите на изображение для увеличения
Название: pipo001.jpg
Просмотров: 969
Размер:	170.0 Кб
ID:	30065 Нажмите на изображение для увеличения
Название: pipo002.jpg
Просмотров: 1024
Размер:	178.2 Кб
ID:	30066


Самое интересное и новое для меня – изготовление мини консоли под планшет. Концепция «бескровной» установки сохранена. Панель машины не подвергается переделкам.

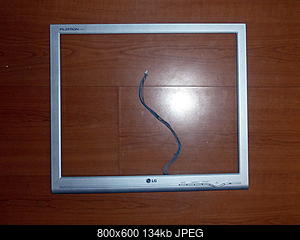

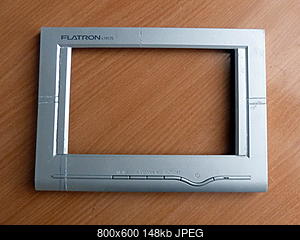

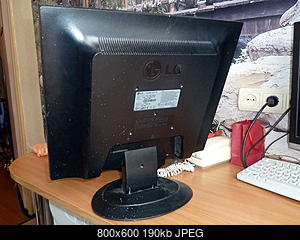

Итак, начнем изготовление мини консоли. В качестве донора использован корпус от сломанного ЖК монитора.

Нажмите на изображение для увеличения
Название: 001.jpg
Просмотров: 670
Размер:	134.3 Кб
ID:	30073 Нажмите на изображение для увеличения
Название: 002.jpg
Просмотров: 561
Размер:	189.8 Кб
ID:	30074

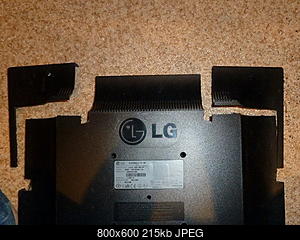

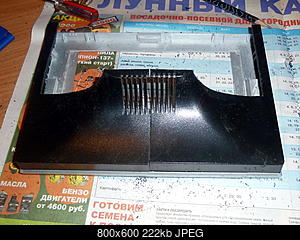

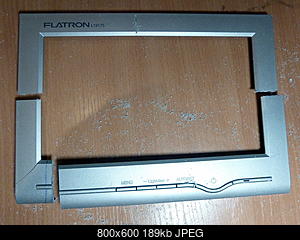

Из лицевой рамки выпилены четыре заготовки для лицевой панели планшета. Кнопки монитора будут сохранены. К ним подключатся выведенные кнопки планшета. Снизу будет зеленая подсветка на СМД светодиодах.

Нажмите на изображение для увеличения
Название: 003.jpg
Просмотров: 590
Размер:	189.1 Кб
ID:	30067

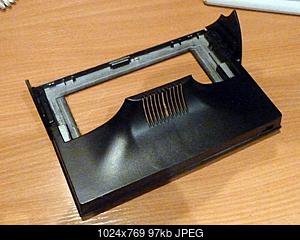

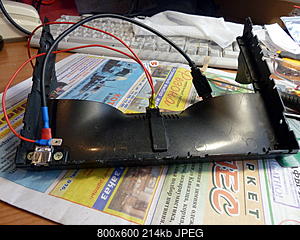

Из тыльной части корпуса выкроены две детали обратной стороны консоли. Под чутким наблюдением крысика Няшки.

Нажмите на изображение для увеличения
Название: 004.jpg
Просмотров: 620
Размер:	214.9 Кб
ID:	30068 Нажмите на изображение для увеличения
Название: 000.jpg
Просмотров: 684
Размер:	201.9 Кб
ID:	30077

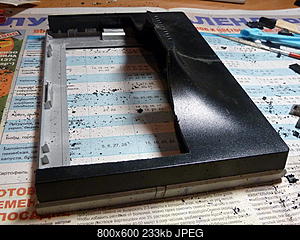

Все это подгоняется и склеивается.

Нажмите на изображение для увеличения
Название: 005.jpg
Просмотров: 747
Размер:	147.5 Кб
ID:	30069 Нажмите на изображение для увеличения
Название: 006.jpg
Просмотров: 683
Размер:	221.7 Кб
ID:	30070 Нажмите на изображение для увеличения
Название: 007.jpg
Просмотров: 638
Размер:	233.4 Кб
ID:	30071

Дополнительно на лицевую рамку с тыльной стороны приклеиваются ушки для соединения частей между собой, ограничители по габаритам планшета, места для крепления планки удерживающей планшет.

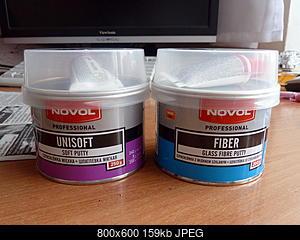

Для шпаклевания использована рекомендованная на этом сайте шпаклевка. Со стекловолокном для первоначальной шпаклевки и мягкая для финишной.

Нажмите на изображение для увеличения
Название: 008.jpg
Просмотров: 602
Размер:	158.9 Кб
ID:	30072

Для окрашивания использована грунтовка и матовая черная краска.

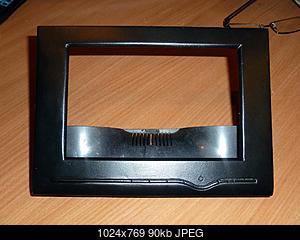

Несколько дней шпаклюем-шлифуем-грунтуем-красим. И вот, что получилось.

Нажмите на изображение для увеличения
Название: 009.jpg
Просмотров: 779
Размер:	89.6 Кб
ID:	30075 Нажмите на изображение для увеличения
Название: 010.jpg
Просмотров: 664
Размер:	97.4 Кб
ID:	30076

Продолжение следует....
__________________
Toyota Prius NHW20, 2008, Park Assist, Android CarPc: планшет 7" Ployer momo9 (Allwinner A10) - заменен на Pipo U1pro, Bluetooth GPS, диагностика BT ELM327, Мегафон модем и Wi-Fi роутер TPLINK-MR3020. Фильтр помех по звуку на ВА3121.
(продана)
Chevrolet Lanos, 2006, 1,5. Андроид ГУ Infidini, 2й монитор с тач. контроллером от YAM, кзх, БК Multitronics MPC-800

Мой проект
Апгрейд проекта
Видео
Видео оболочки
Видео оболочки 2

Видео апгрейда

Последний раз редактировалось alexvtk; 28.03.2013 в 07:01.
alexvtk вне форума   Ответить с цитированием
Старый 27.02.2013, 19:38   #69
alexvtk
Гуру

Аватар для alexvtk

Регистрация: 08.04.2011
Город: Железногорск, Красноярский край
Регион: 24
Машина: Toyota Prius NHW20, 2008, Park Assist (продана), Chevrolet Lanos, 2006, 1,5
Сообщений: 1,615
alexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nice
По умолчанию

Продолжаю.

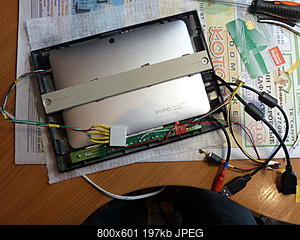

К лицевой части крепится планшет, который удерживается планкой с тыльной стороны, и платка с кнопками. К задней части крепится планка с USB разъемом и выключатель полностью отключающий 12В (на всякий случай, пусть будет).

Нажмите на изображение для увеличения
Название: 011.jpg
Просмотров: 958
Размер:	197.5 Кб
ID:	30141 Нажмите на изображение для увеличения
Название: 012.jpg
Просмотров: 776
Размер:	213.8 Кб
ID:	30142

Лицевая и задняя части скрепляются между собой

Нажмите на изображение для увеличения
Название: 013.jpg
Просмотров: 685
Размер:	191.6 Кб
ID:	30143

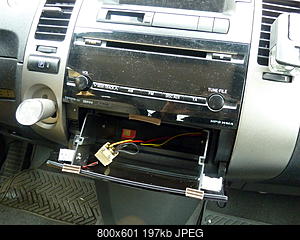

Ставить буду сюда. Поверх открытого нижнего бардачка. Крепиться конструкция будет сбоков к планкам, оставшимся от первого варианта. В бардачке будет расположен БП и активный хаб.

Нажмите на изображение для увеличения
Название: 014.jpg
Просмотров: 726
Размер:	196.6 Кб
ID:	30144

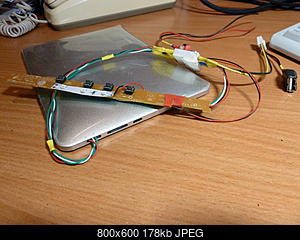

Стыкую проводочки, разъемчики.

Нажмите на изображение для увеличения
Название: 015.jpg
Просмотров: 817
Размер:	196.1 Кб
ID:	30145

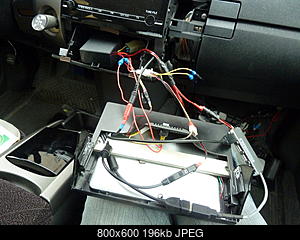

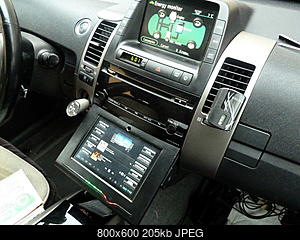

Заталкиваю всю эту жуть в бардачок и креплю конструкцию. Вуа ля! Включилось и заиграло сразу.

Нажмите на изображение для увеличения
Название: 016.jpg
Просмотров: 1935
Размер:	204.7 Кб
ID:	30146

Да, о звуке. Поскольку USB Audio на этом планшете завести на данный момент удалось, то использую штатный аналоговый выход. Звук на AUX-IN подан через подавитель помех на ВА3121. В паузе тишина. Ничего не скребет, не шуршит. Кстати, не так уж и плох звук оказался у моего Pipo.
__________________
Toyota Prius NHW20, 2008, Park Assist, Android CarPc: планшет 7" Ployer momo9 (Allwinner A10) - заменен на Pipo U1pro, Bluetooth GPS, диагностика BT ELM327, Мегафон модем и Wi-Fi роутер TPLINK-MR3020. Фильтр помех по звуку на ВА3121.
(продана)
Chevrolet Lanos, 2006, 1,5. Андроид ГУ Infidini, 2й монитор с тач. контроллером от YAM, кзх, БК Multitronics MPC-800

Мой проект
Апгрейд проекта
Видео
Видео оболочки
Видео оболочки 2

Видео апгрейда

Последний раз редактировалось alexvtk; 30.04.2013 в 20:52.
alexvtk вне форума   Ответить с цитированием
Старый 10.03.2013, 16:25   #70
alexvtk
Гуру

Аватар для alexvtk

Регистрация: 08.04.2011
Город: Железногорск, Красноярский край
Регион: 24
Машина: Toyota Prius NHW20, 2008, Park Assist (продана), Chevrolet Lanos, 2006, 1,5
Сообщений: 1,615
alexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nicealexvtk is just really nice
По умолчанию

Вчера вечером совершенно случайно напоролся на неожиданные грабли. Ну не совсем грабли, но не ожидал. Обновлял в машине проги с маркета, у и заодно решил проверить новый скайп. Упссс... а с микрофона то звука нет. Голосовой поиск Гугл - нет звука, диктофон - тоже не работает микрофон. Снял девайс, понес домой. Включаю. Работает микрофон! Чудо. Полтергейст. Стал думать. Додумался. У моего Pipo U1Pro не просто аудиовыход, а гнездо подключения гарнитуры. Подключаю переходник с 4 контактами и с микрофоном - заработал внешний микрофон. Правда звук, хуже. Валялся дома еще какой-то капсюль, поменял, стало получше. Голосовой поиск срабатывает, но в скайпе качество плохенькое. Тихо и глухо. На досуге сваяю простенький микрофонный усилитель с регулировкой усиления.
__________________
Toyota Prius NHW20, 2008, Park Assist, Android CarPc: планшет 7" Ployer momo9 (Allwinner A10) - заменен на Pipo U1pro, Bluetooth GPS, диагностика BT ELM327, Мегафон модем и Wi-Fi роутер TPLINK-MR3020. Фильтр помех по звуку на ВА3121.
(продана)
Chevrolet Lanos, 2006, 1,5. Андроид ГУ Infidini, 2й монитор с тач. контроллером от YAM, кзх, БК Multitronics MPC-800

Мой проект
Апгрейд проекта
Видео
Видео оболочки
Видео оболочки 2

Видео апгрейда
alexvtk вне форума   Ответить с цитированием
