PCCar Mitsubishi GRANDIS

[nasos]

О своём выборе(подборе) писал здесь http://www.pccar.ru/showthread.php?t=15804
Тут решил выложить то что у меня получилось.
Итак, дело было вечером, делать было нечего)))
Гарантия на машину закончилась, и захотелось мне поменять штатную магнитолу на что ни-будь более функциональное, так как штатная магнитола никак не соответствовала моим требованиям к звуку. Хотя, магнитолку я поменял уже через неделю владения авто на Pioneer DEH88RS, но перед поездкой на сервис приходилось её каждый раз менять на штатную, дабы не лишиться гарантии. Сначала было решено купить GPS навигатор, потом видеорегистратор, потом DVD проигрыватель. В поисках необходимого мне оборудования шерстил интернет, дабы выбрать из имеющегося на рынке оптимальное (цена/качество) решение. Случайно набрёл на этот сайт *************** - Автомобильные компьютеры, CarPC интернет-магазин в Киеве и Украине. почитав немного о CarPC понял, что это именно то что мне нужно. Зачем городить кучу устройств, думать куда их поставить, когда можно всё совместить в одном устройстве. После этого началось изучение и поиск необходимой мне конфигурации. Вариантов с CarPC у меня было несколько, о чём я писал тут http://pccar.ru/showthread.php?t=15804
Итак, по совету бывалых, остановил свой выбор на самостоятельной сборке компьютера.
Для чего было куплено следующее:
Материнская плата http://hard.rozetka.com.ua/ga_h67n_usb3/p146726/
Процессор http://hard.rozetka.com.ua/intel_cor...z_3mb/p153501/
Память http://hotline.ua/computer-moduli-pa...flfe85f-b8ee9/
Монитор Монитор Lilliput 669GL-70NP/C/T 7" (VGA, DVI, HDMI) CarPC - Купить. Киев, Украина.
В списке пока отсутствует корпус и блок питания.
Корпус скорее всего буду делать сам из подручных материалов. Причина такого решения связана с тем, что предполагаемое место установки компьютера ограничено в размерах, так что делать буду что называется по месту.
С блоком питания борюсь с собственной жадностью. Не то что бы жалко денег, а считаю, что цена на автоБП сильно завышена ИМХО сравнить с ценой стандартного БП, в котором деталей в два раза больше, да ещё и корпусе. Так что вопрос с БП пока остаётся открытым.
Монтировать буду поэтапно, так времени не хватает на плотное занятие этим делом.
Монтаж начал с установки монитора в центральную консоль вместо штатного «компьютера».
Выкладываю фото по установке монитора.
Монитор был просто приклеен дихлорэтаном с тыльной стороны панели.
Для этого он сначала был разобран. Плата с кнопочками снята. Провод который идёт от платы с кнопочками на основную плату был удлинён дабы была возможность её перенести в удобное место. Пока она перемещена в верхний бардачёк. Потом может её удастся красиво куда-нибудь пристроить.
Для тех, кто пойдёт по моему пути, рекомендую нижнюю часть корпуса (примерно 5-10мм) срезать, так как она мешает установке панели. В месте установки на торпеде есть перегородка, в которую упирается нижняя часть монитора. На фото моник пока без обрезанной части. Когда буду снимать панель, обрежу. Пока на этом всё. С продвижением инсталляции буду стараться подробно описывать и дополнять эту тему.
Если у кого есть советы/пожелания/опыт по инсталляции в Грандис, пишите.
Чёта не нашёл как подписать выложенные фото, а по сему по очереди буду коментировать слева на право

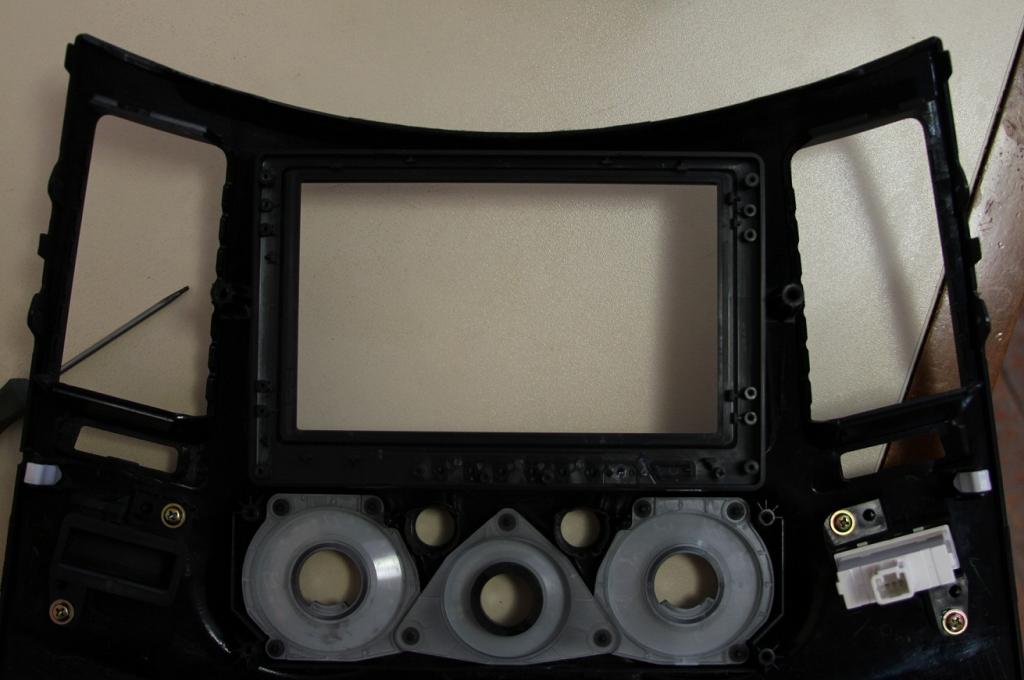

1.Так выглядит тыльная сторона центральной консоли с вклеенной лицевой рамкой монитора,

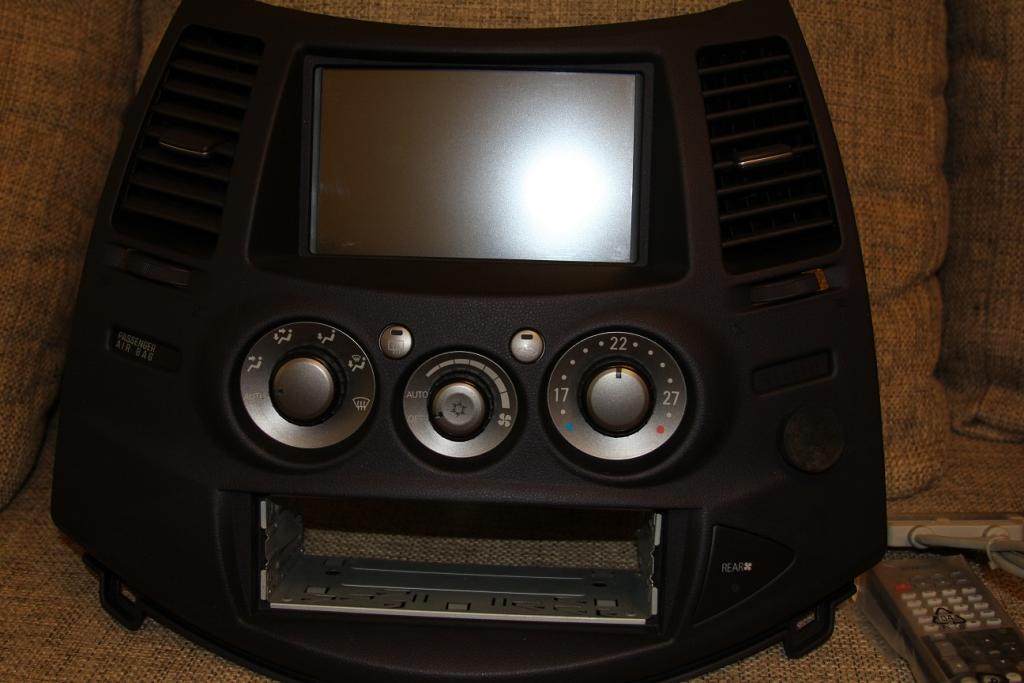

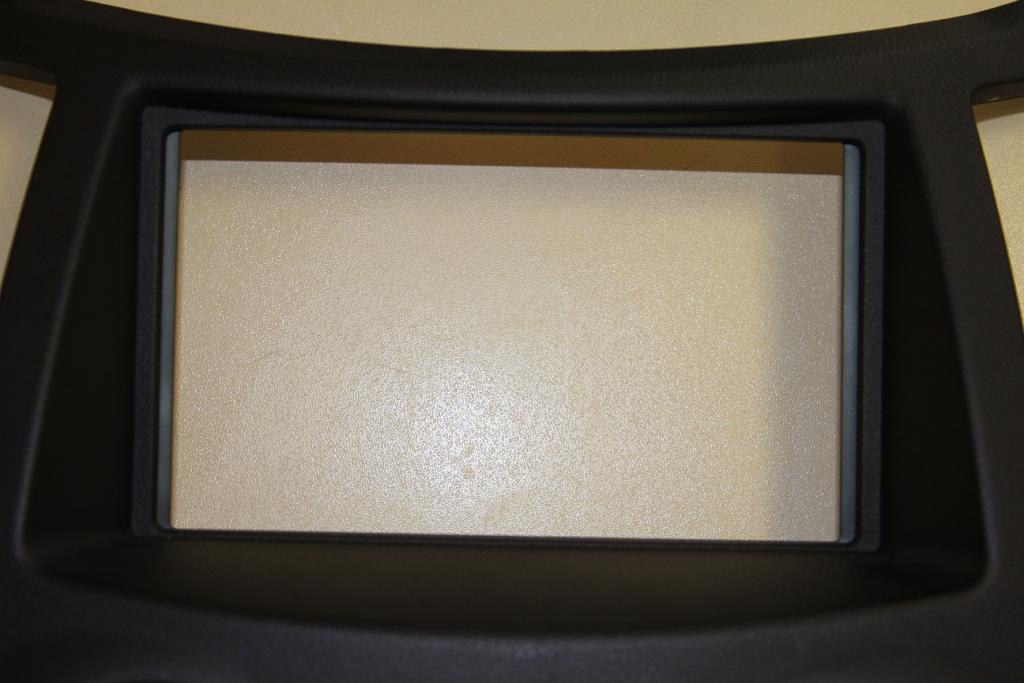

2.Так выглядит лицо центральной консоли с вклеенной лицевой рамкой монитора,

3.Собственно матрица с тачскрином без корпуса

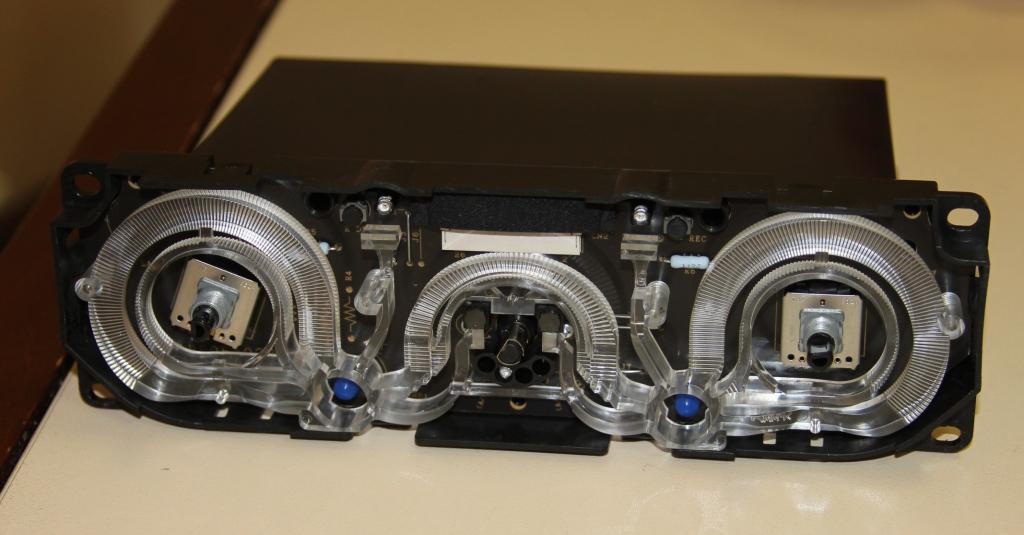

4-5.Это выцарапанный блок управления климатом

6.Установленный монитор.

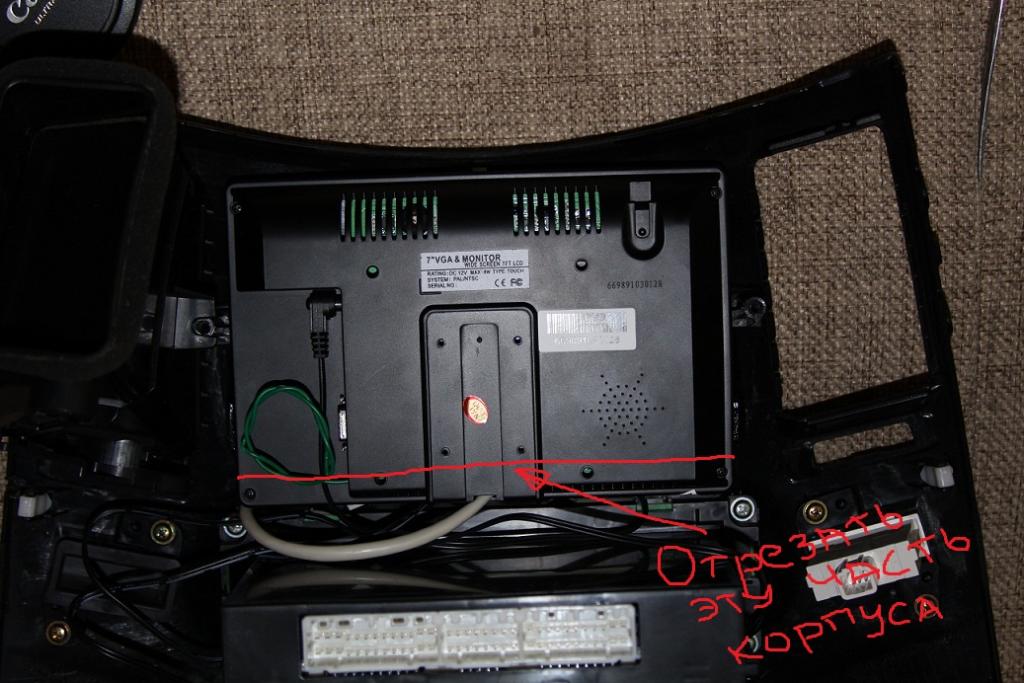

Как мог, на фото нарисовал какую часть монитора необходимо обрезать

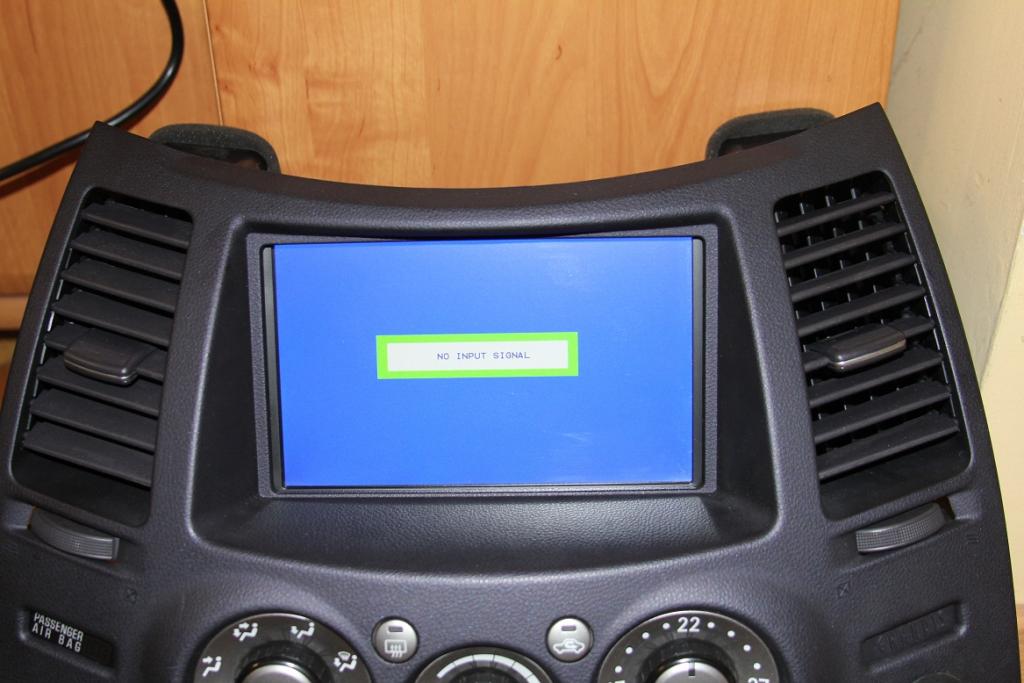

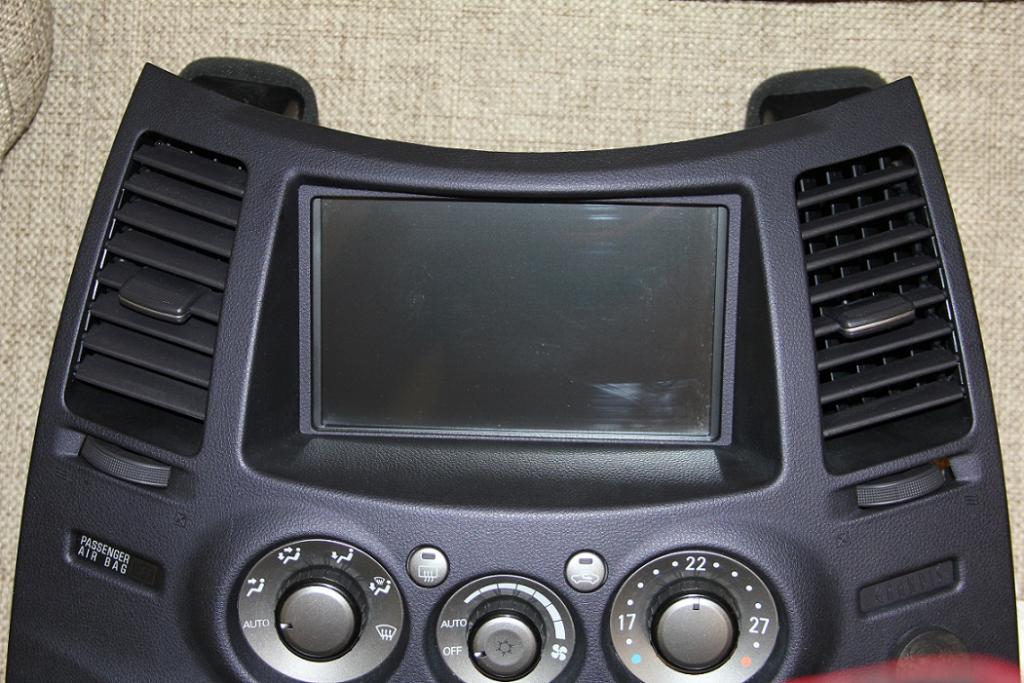

7-9.Собственно консоль с установленным моником

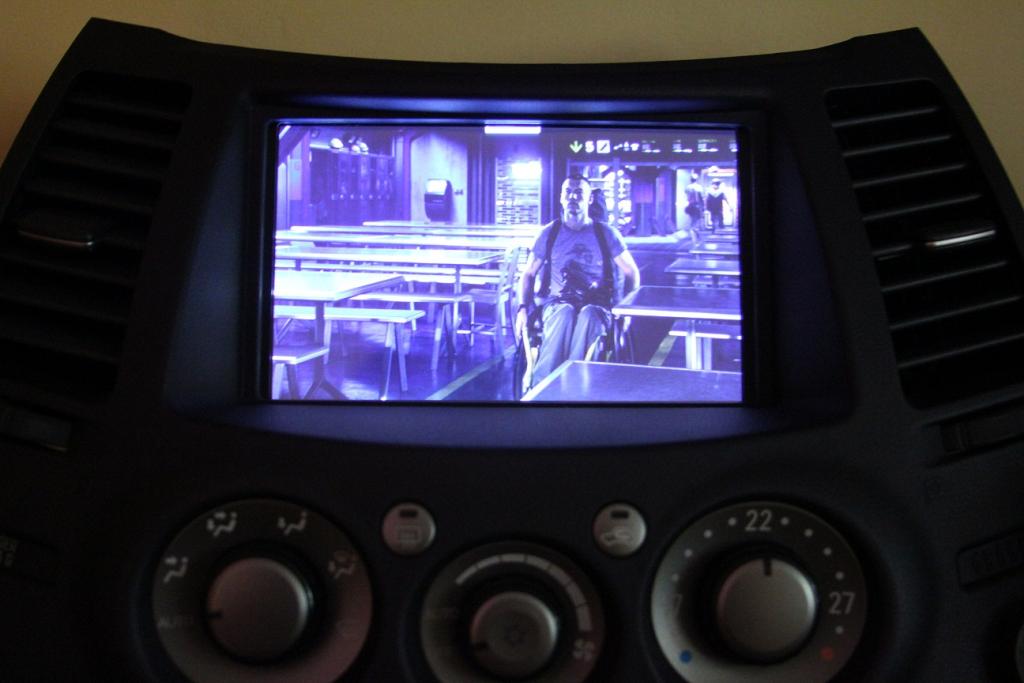

10.Фото с картинкой. Подключил блу-рей проигрыватель. Блу-рей определил разрешение как 1280х720

[nasos]

Корпус был сделан из пластика. С первого взгляда он выглядит довольно странно, но сделан он был специально такой формы чтоб уместиться под торпедой.
После того как корпус был готов и примерян к месту, оказалось что я таки просчитался в размерах(( Он упирался в монитор. Если бы снять с монитора корпус и зафиксировать только матрицу с тачскрином, возможно он бы и встал как предпологалось, но я решил не рисковать с монитором. Начал эксперементировать с разными положениями готового корпуса внутри топеды. Всё бы хорошо если б не торчащие шнуры из различных разьёмов корпуса. Они то и мешали в размещении компа отличном от расчётного. Так что всем кто пойдёт по моему пути, рекомендую этот момент не упускать из вида!
1.Вот собственно как получилось.

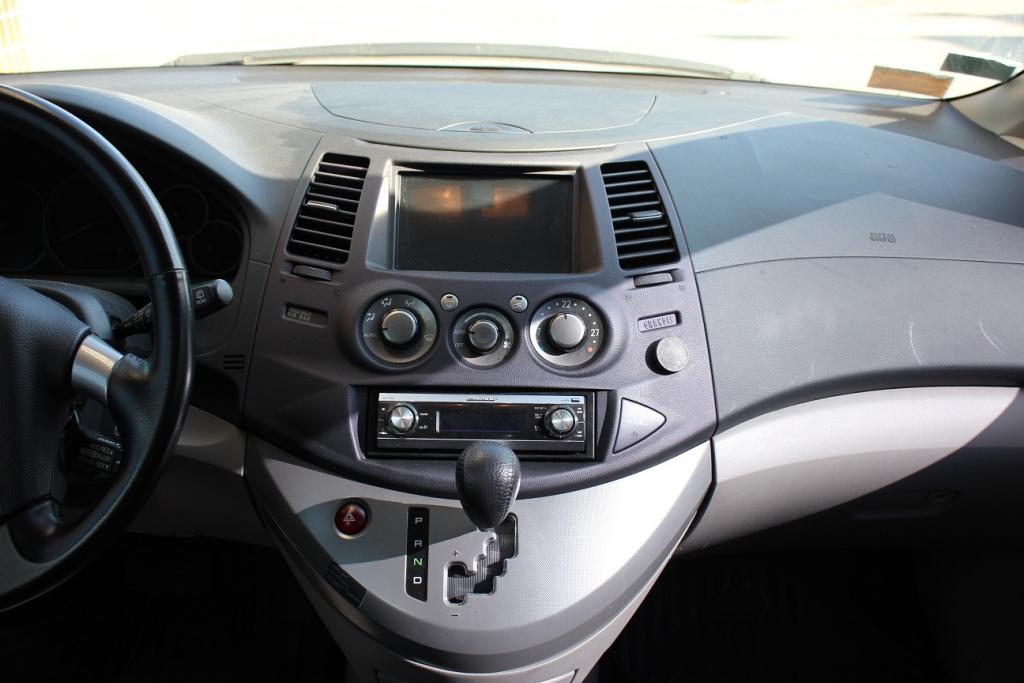

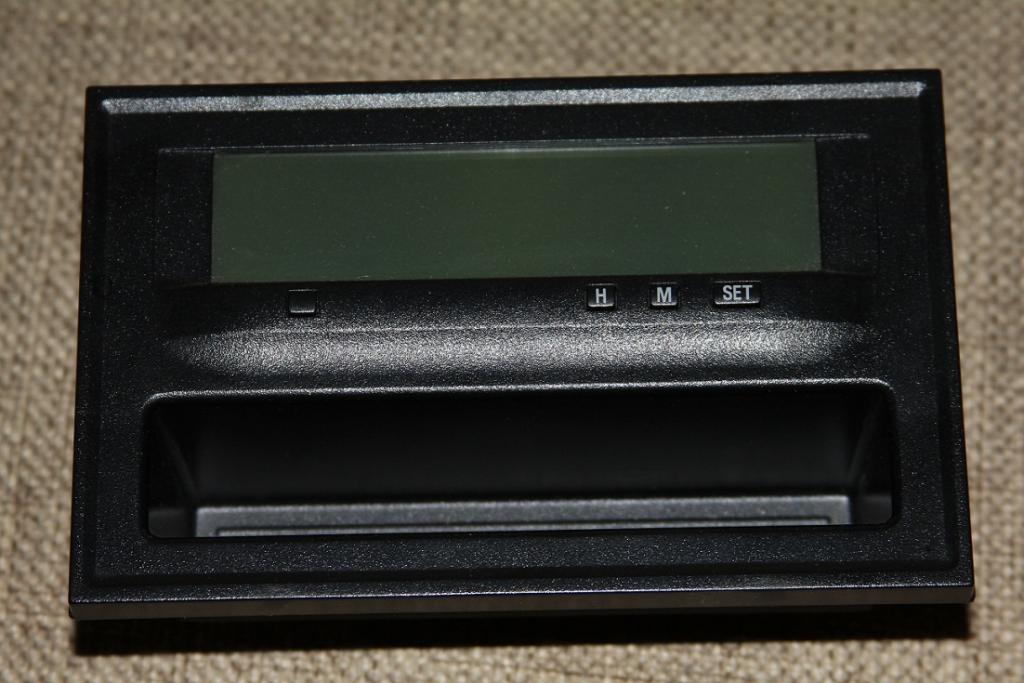

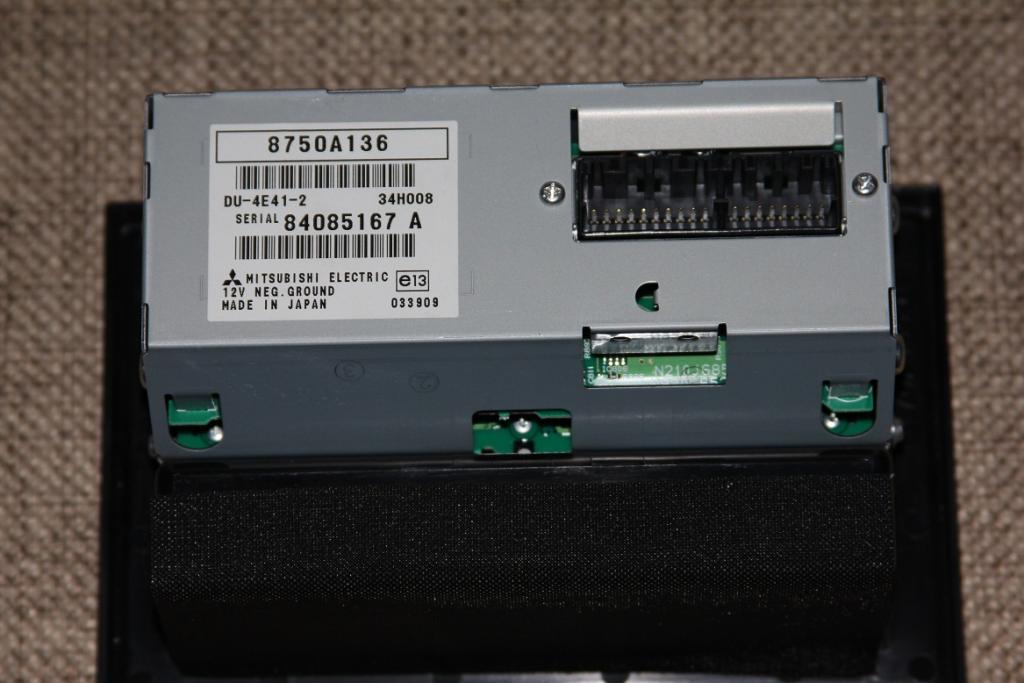

2-3.Фото убогого оригинального трипкомпьютера вместо которго теперь стоит монитор.

4.Фото мамки в сборе

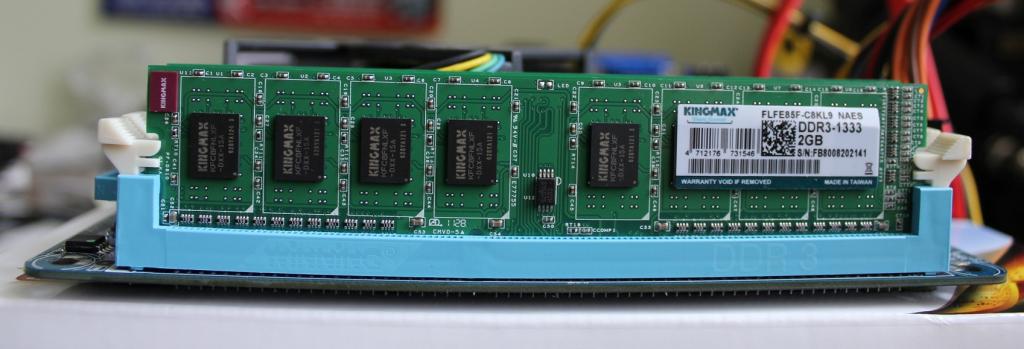

5.Фото мамки с торца. Как видно из него, куллер проца практически вровень с памятью. Общая толщина платы с учётом крепления получилась 45мм

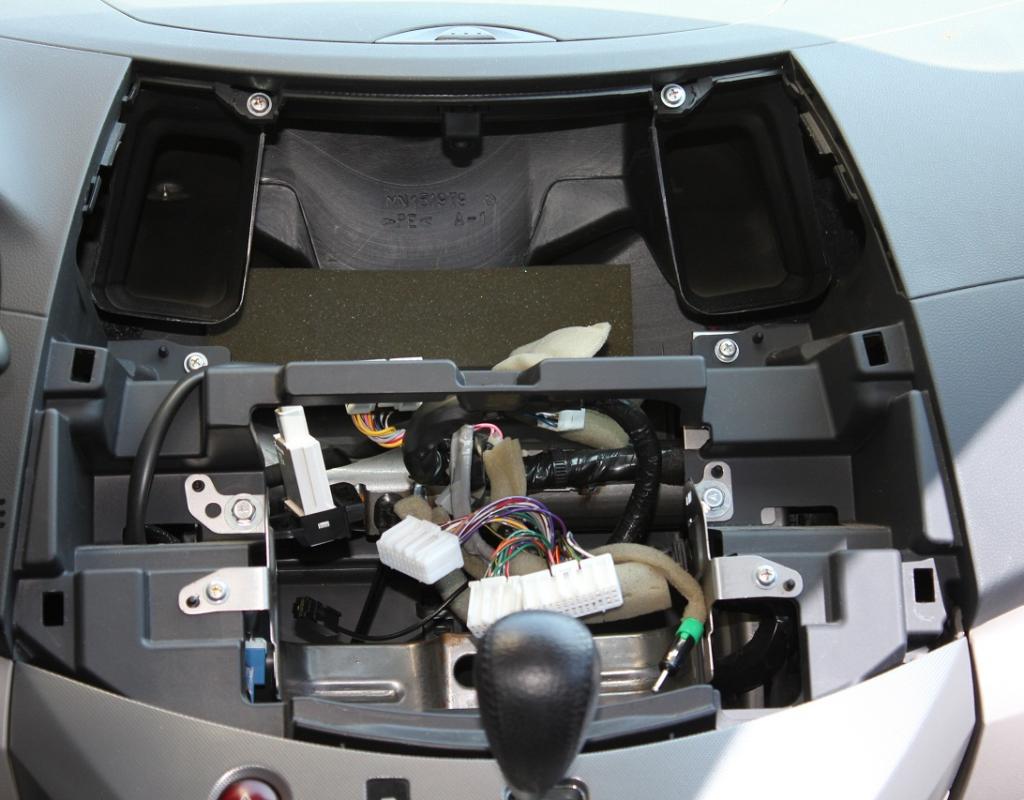

6.снятая консоль с предполагаемы местом установки компа

7.Примерка корпуса. Сделан он такой странной формы по причине воздуховодов климы

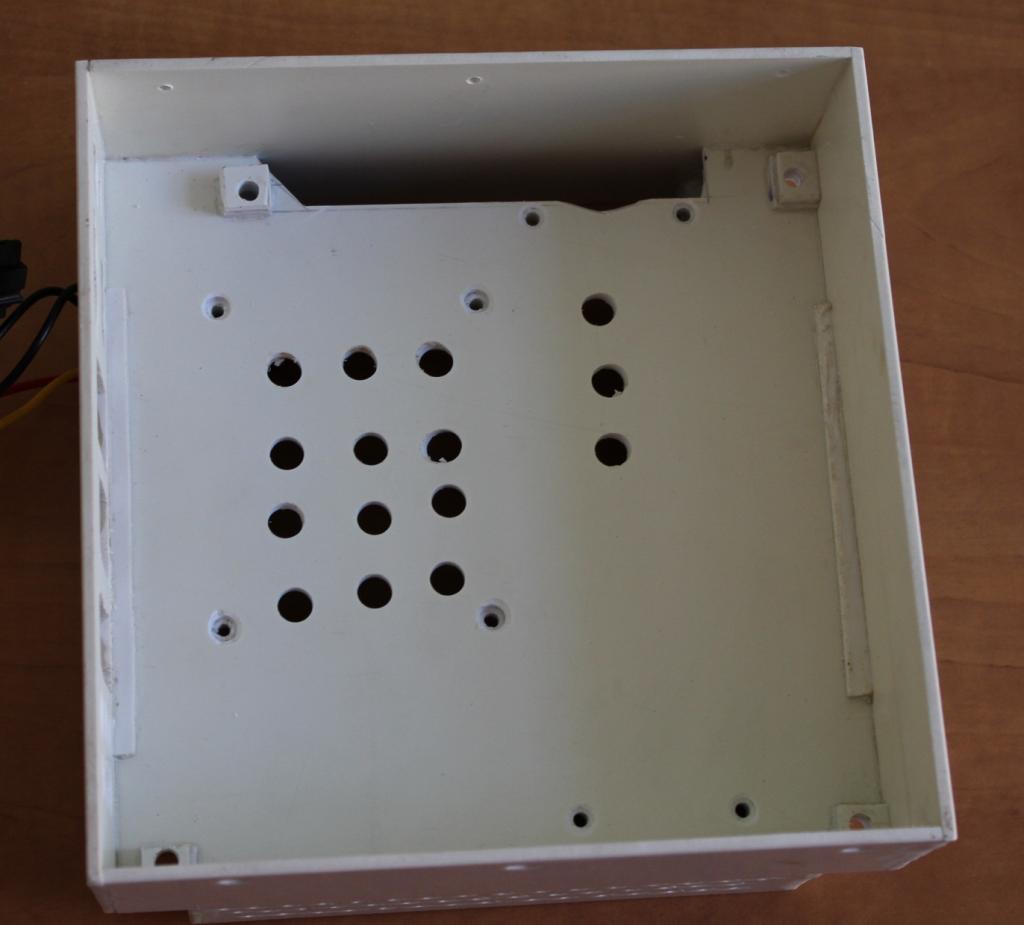

8.корпус со стороны установки материнской платы

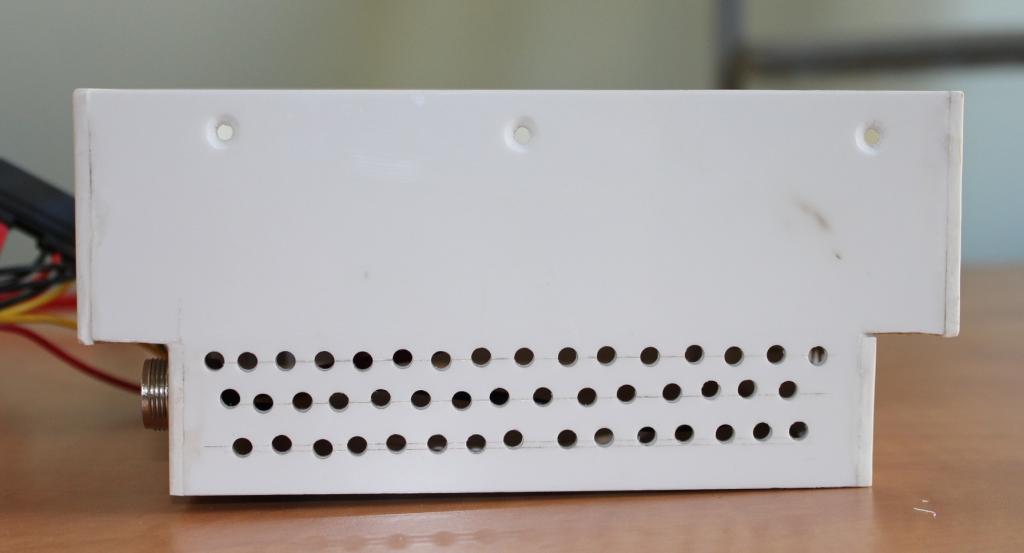

9.корпус с торца

10.корпус со стороны разьёмов подключения

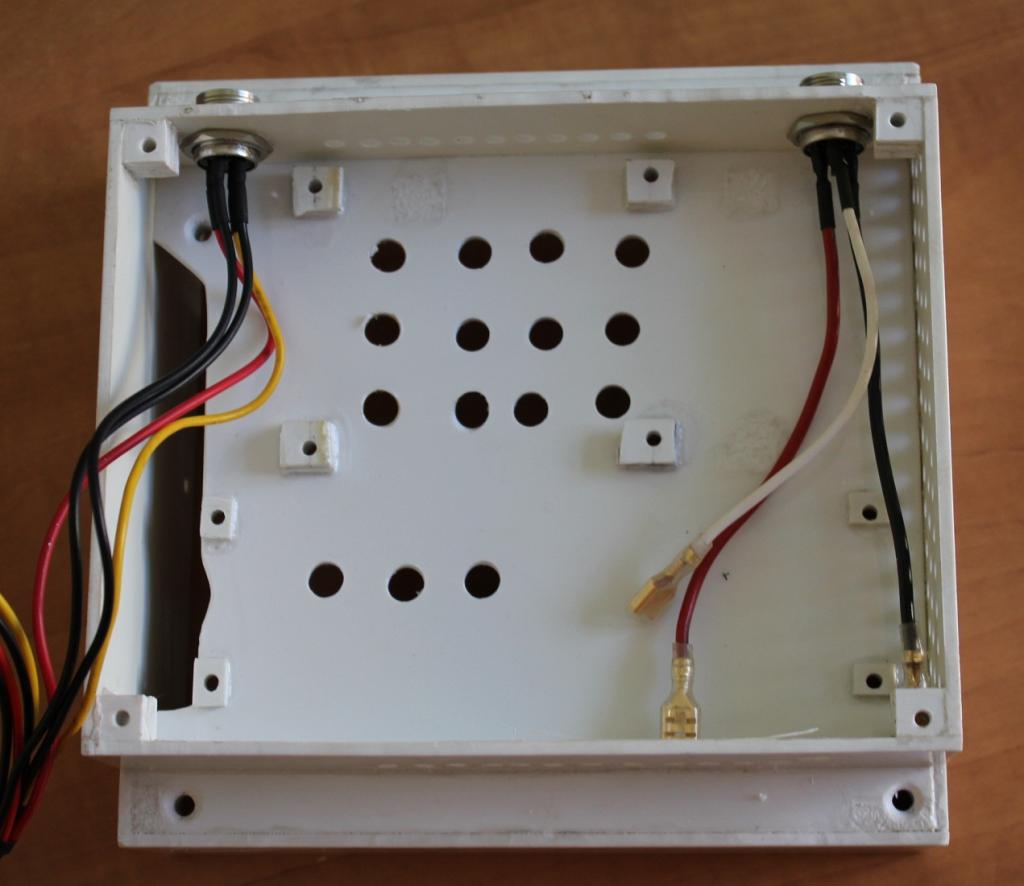

11.корпус со стороны жёсткого диска и блока питания

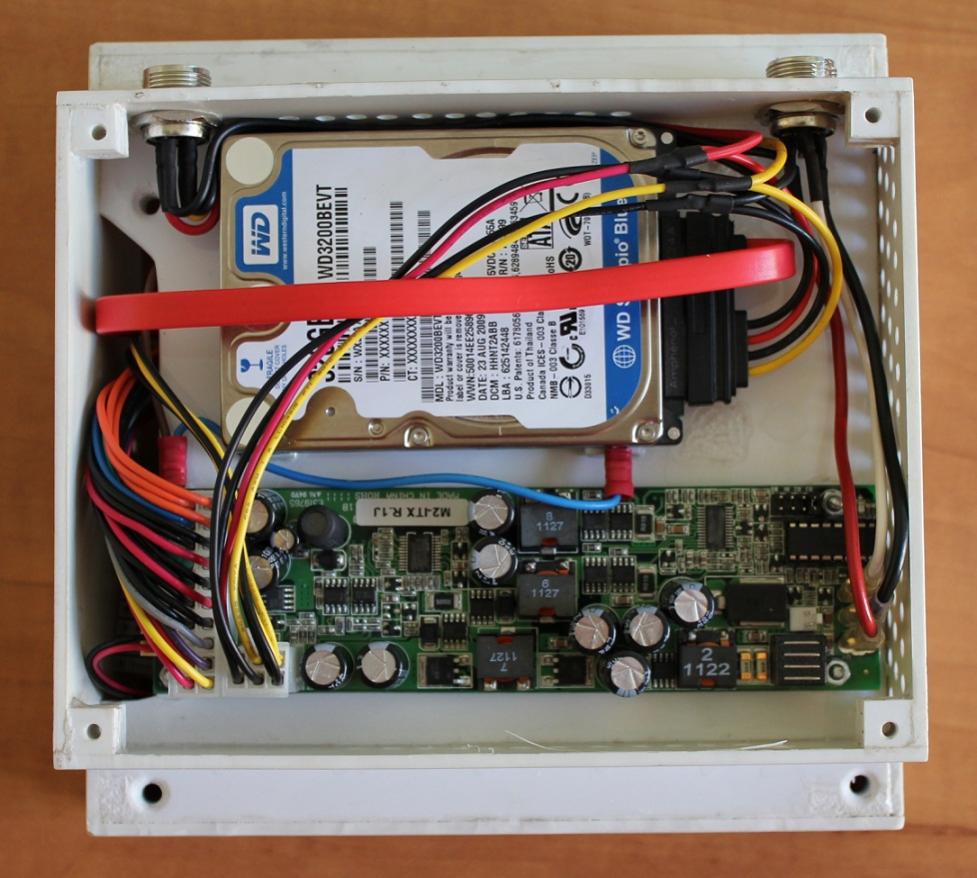

12.он же с установленным жёстким диском и БП

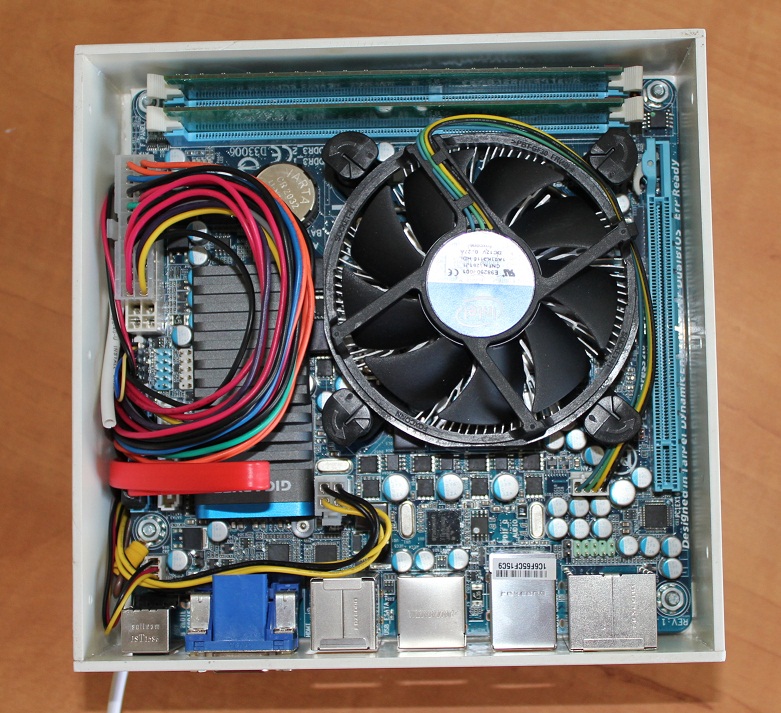

13.он же с установленной "матерью"

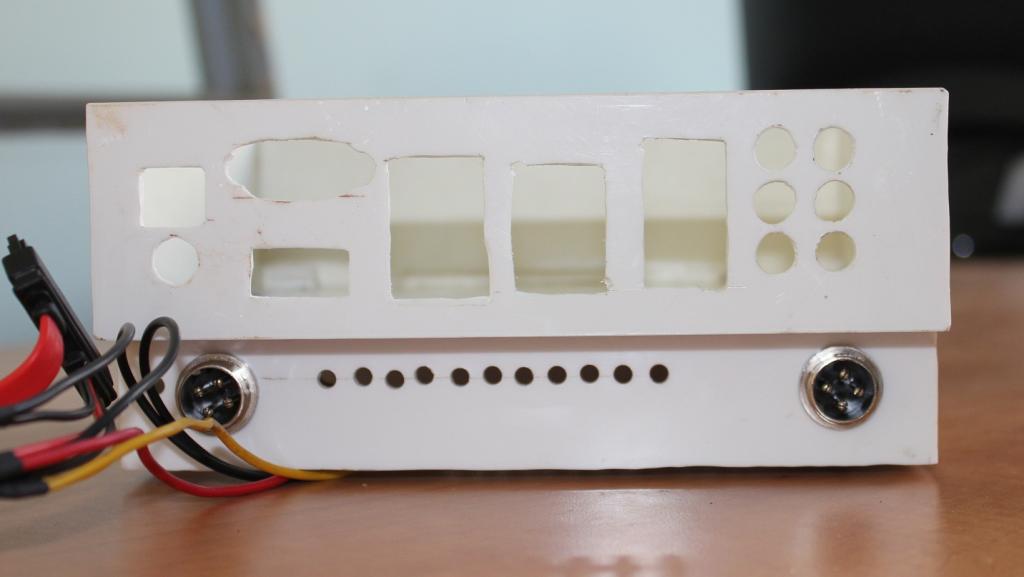

14.торец с установленной "матерью" со стороны разьёмов

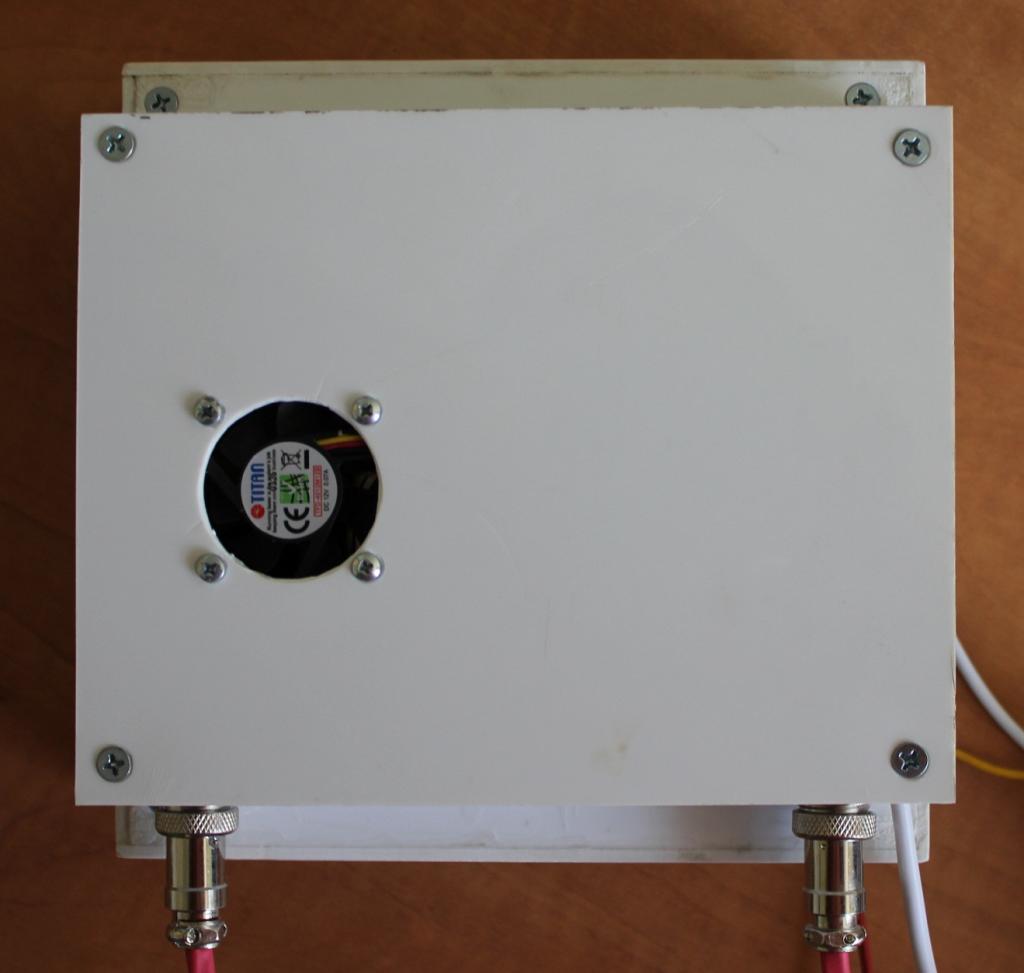

15.закрытый корпус со стороны хард диска и БП. На всякий случай поставил туда маленький куллер.

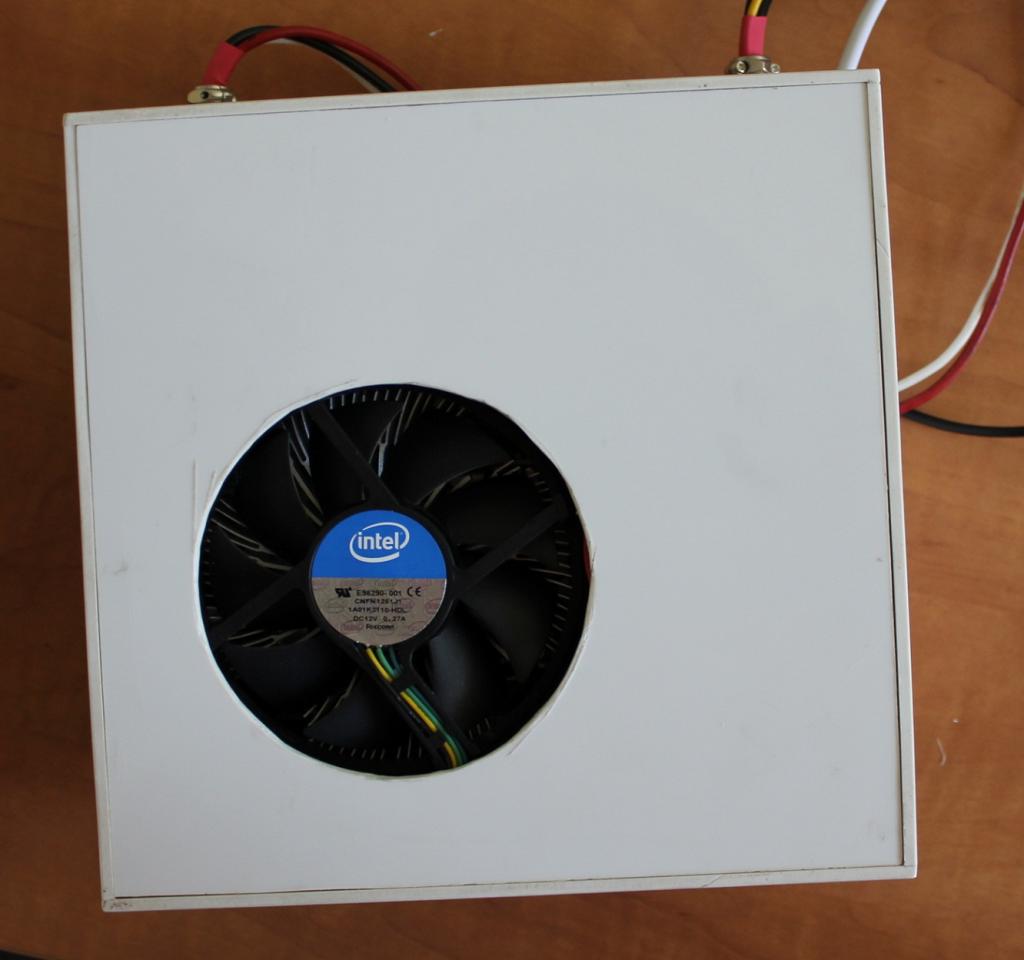

16.вид корпуса со стороны материнки. Отверстие было сделано над процессорным куллером, дабы "свежим" воздухом на прямую охлаждать проц, после чего поток воздуха устремляется минуя южный мост в отсек с хард диском и БП, а от туда на волю при небольшой помощи маленького куллерочка.

Корпус получился следующих размеров 186х181х85мм

[CyberSubaru]

Корпус надо делать из железа. Ибо пластик пропускает электромагнитное излучение, а железо нет.

[nasos]

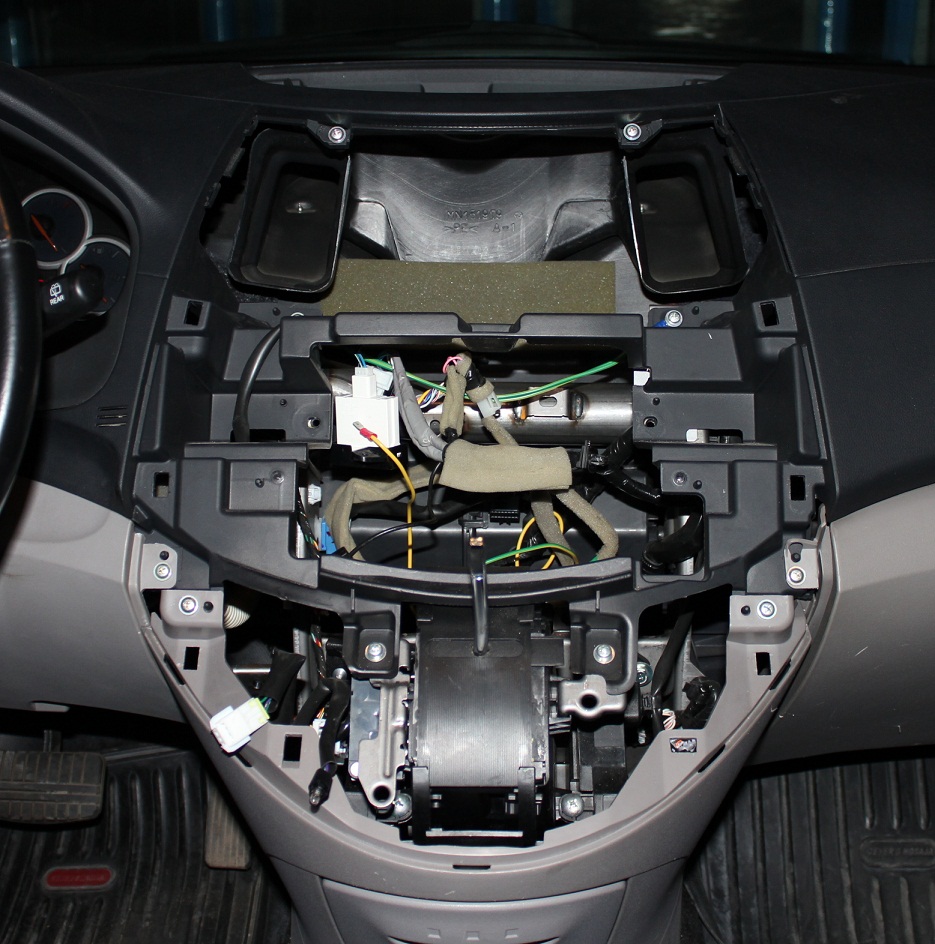

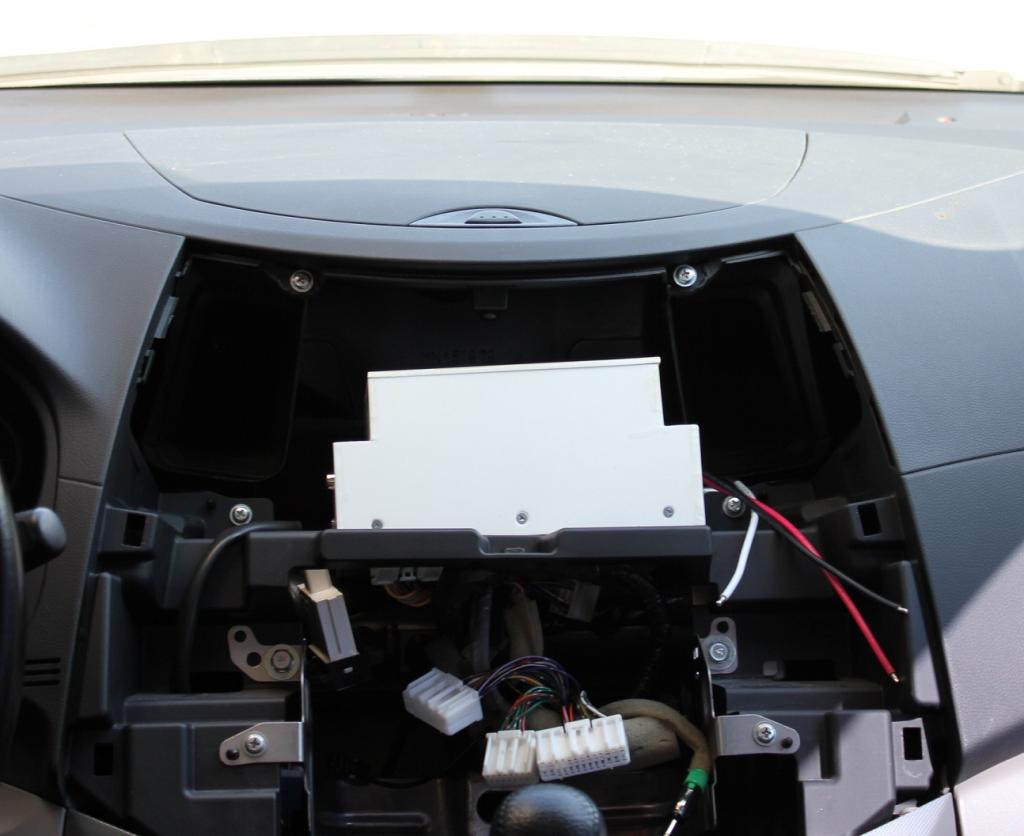

1 фото. Для установки системника пришлось сначала снять металлическую рамку держателя магнитолы, отсоединить жгут проводов от поперечной трубы усилителя чтоб они не мешали кабелям подходящим к системнику.

2 фото. В дальнейшем рамка магнитолы по торцам металла была оклеена пластырем для защиты от пореза кабеля и жгут проводов стяжками был прикреплён к ней с тыльной стороны. К сожалению на фото этого не видно. Системник разместился вертикально. Для фиксации его применён уплотнительный материал, который идёт обычно в упаковках бытовой техники.

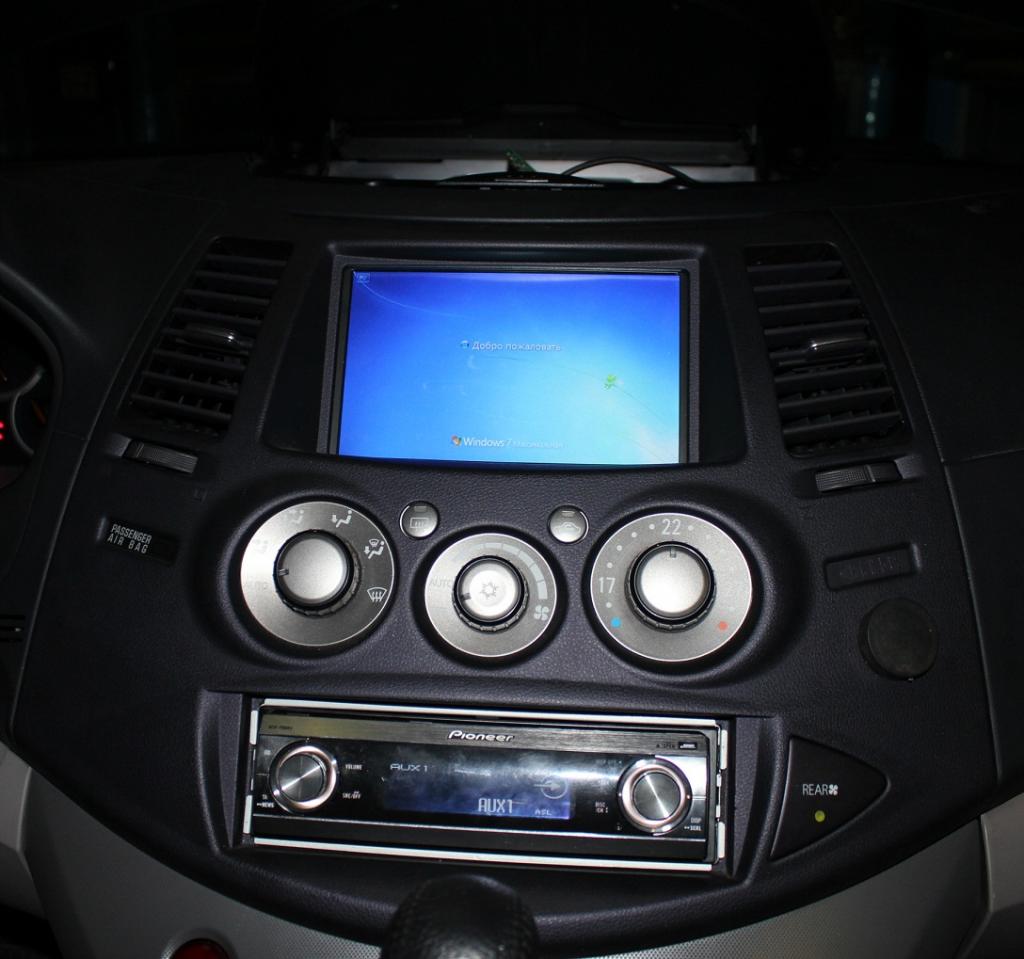

3-4 фото. Собственно запуск компьютера после инсталяции. Звук запущен через магнитолу. Звучит хорошо и без всяких наводок и помех. Да и чуть не забыл. Земляной провод от компа, а так же магнитолы был соеденён вместе и повешен на кузов авто. Благо под торпедой есть место земляного соединения с болтиком М6.

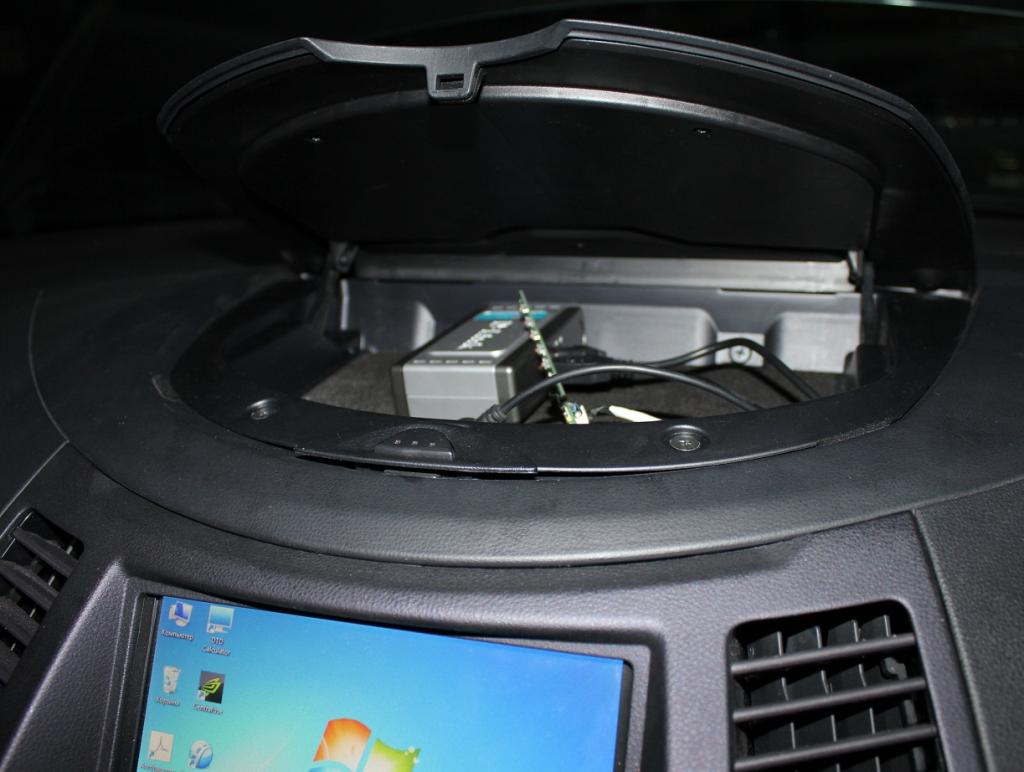

5 фото. В верхнем бордачке поселился хаб (питание +5В взято с БП компютера), а так же кнопки управления монитором и дополнительный хвост ЮСБ, который напрямую соединён с системником. Он необходим для подключения клавы с мышкой. К сожалению её иногда приходится подключать, а через хаб она работать не хочет((

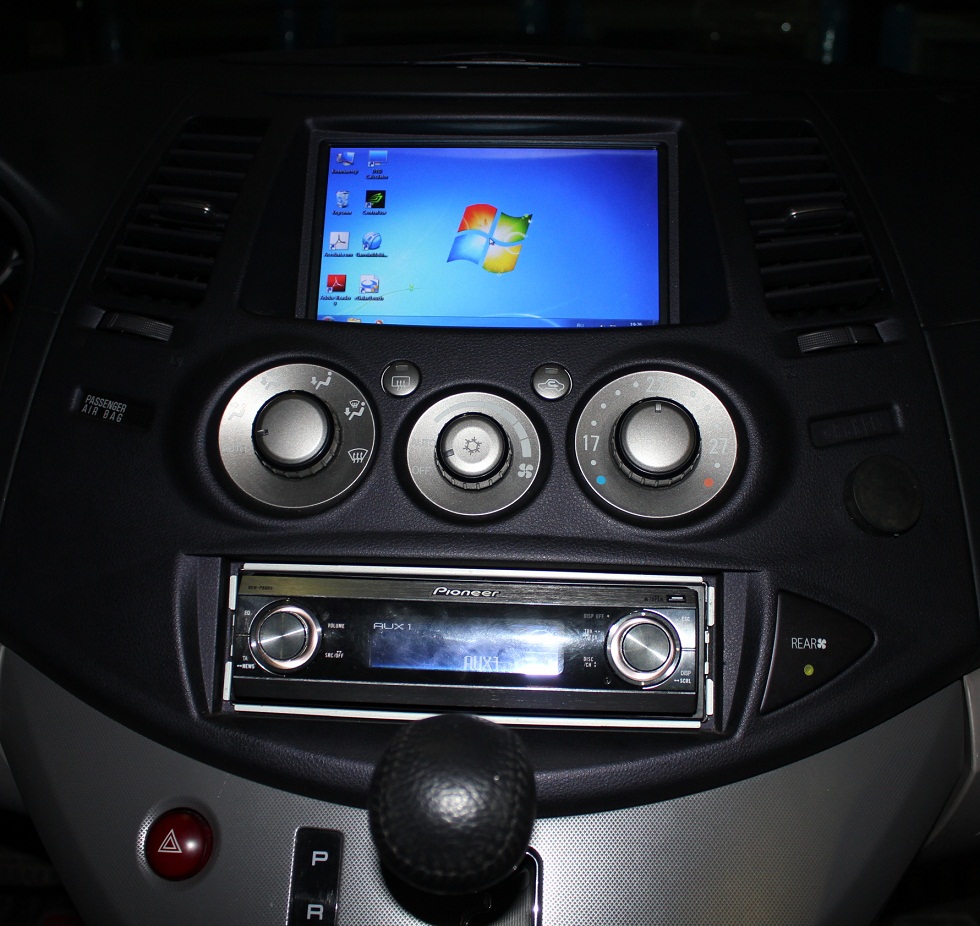

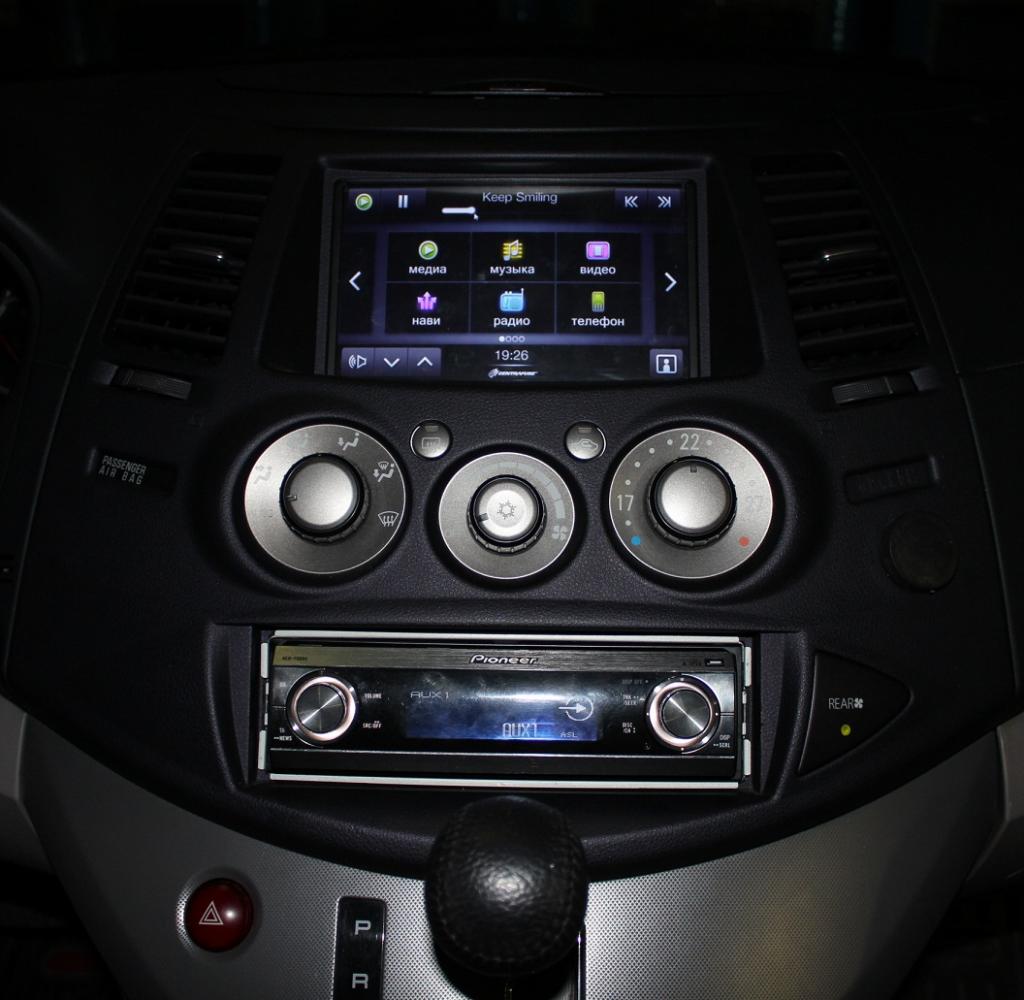

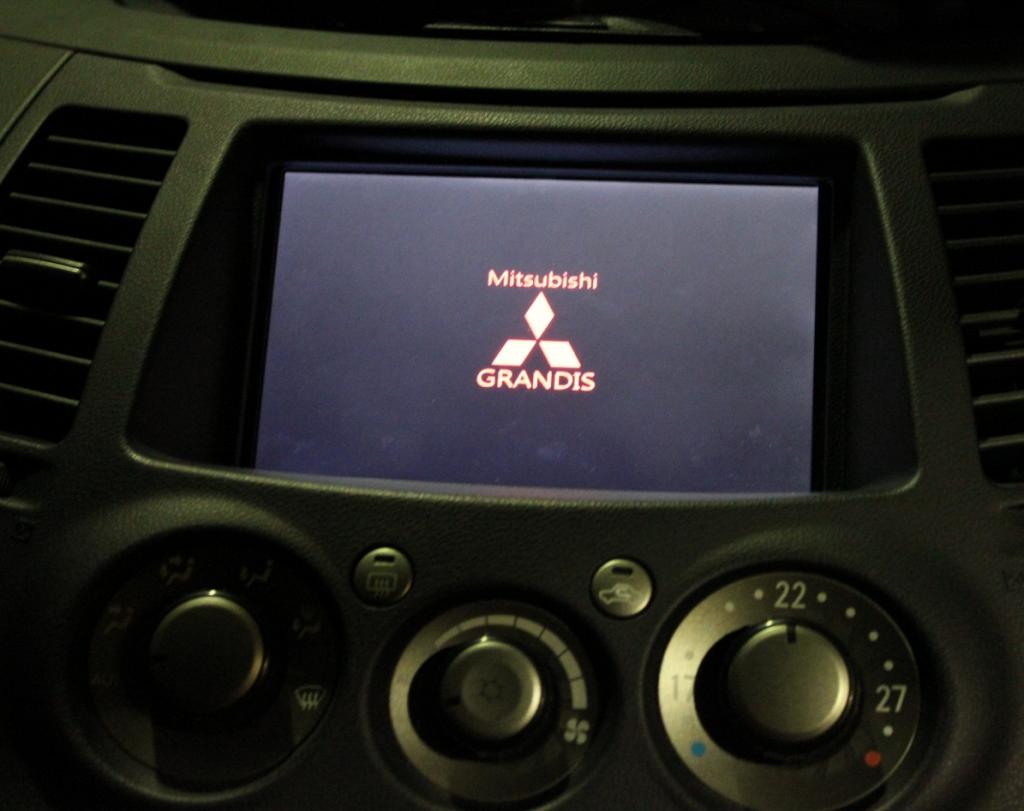

6-7 фото. Вот собственно как всё выглядит. Кнопку, что справа от магнитолы я задействовал для вкл/выкл компютера а так же вставил диодик состояния компютера.

Пока с инсталяцией вроде всё.
Теперь о проблеммах с настройкой. ОСь стоит 7максималка 32бита
1. Центрафуга не дружит с навигацией. Приходится отдельно запускать Гармин
2. Непонятки с Блутуз. Центрофуга его тож не видит(( Адаптер установлен D-Link DBT-122 Bluetooth.
Соответственно подключить телефон к ней не получается(
Хотя дома я пробовал, всё получилось.
3.Так же не удаётся подружить цетрафугу с Блутуз OBDII адаптером.
Центрафуга просто отказывается видить порт на котором он висит((
В общем пока хватает над чем голову ломать))
Да и обнаружилась проблемма с матерью. Тупо слитает биос. Батарейка нормальная, для перестраховки поставил новую и ничего((
Так что прийдёться отдавать её в сервис.
Если есть у кого советы по настройке, рад буду их получить.
А пока всем удачи!
Грандисоводам надеюсь моё описание поможет в компьютеризации своего авто. Если что, буду рад помочь советом или подсказками.

[nasos]

Сообщение от CyberSubaru

Корпус надо делать из железа. Ибо пластик пропускает электромагнитное излучение, а железо нет.

И на что оно влияет?
Железо тоже пропускает))
В авто оно ведь не экранировано))
Хотя может я и не прав, так что не кидайте в меня камни.
А на счёт железа, так скорее его нужно делать для лучшего теплообмена.

[CyberSubaru]

Материнка и процессор это источник радиопомех. Железный корпус их экранирует.

[Anthonymus]

Незнаю-незнаю. У меня тоже корпус пластиковый и радио имеется. НИКАКИХ помех. Ваапще. Толи из-за того что звук по оптике ;-) То ли потому что радио хорошее ;-) Думаю, были бы помехи - были бы проблемы с радио.

[nasos]

Сообщение от CyberSubaru

Материнка и процессор это источник радиопомех. Железный корпус их экранирует.

Дык это и ежу понятно, что источник радиопомех))
Только вот на что они влияют?
Если на качество приёма радио, то этого я не заметил.
С точки зрения вредности излучения, то у нас оно вокруг, начиная с работы мобильного телефона))
Так что если оно не мешает работе остальным устройствам, то пущай излучает.
Как я писал, мамку, БП и ХДД я соеденил между собой общим проводом дабы избежать каких то оказий. Корпус то пластиковый и кроме как минусовым проводом они никак не соеденены. Хотя может быть это было лишним)

[zoro72]

неплохо, у меня тоже в Грандисе был комп, машину я разбил, кстати очень безопасная машина 2 сосны срезал,а у меня только синяк под глазом, машину на свалку. хорошая машина была жалко.
у меня OBD-2 нормально работала в центрафузе по блютуз.

[mitsubi]

Сообщение от zoro72

неплохо, у меня тоже в Грандисе был комп, машину я разбил, кстати очень безопасная машина 2 сосны срезал,а у меня только синяк под глазом, машину на свалку. хорошая машина была жалко.
у меня OBD-2 нормально работала в центрафузе по блютуз.

выражаю свое искреннее сочувствие по части Grandis-а, но, слава Богу, все живы и здоровы, а значит, купите новую машину и поставите еще более современный комп -- желаю удачи
