Приветствую

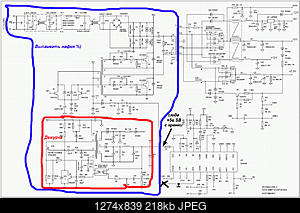

1.смотрим на атач - красным дежурка, синим то что нада выпаять - ибо оно нафик не нужно ! вывод OPP на землю, питание микросхемы = указано стрелкой - подать с кренки - которая дежурку будет вырабатывать
2 НА ОП 1 ОП2 будут либо лог единицы либо лог нули - не более 5 вольт , ниче туда подавать ненадо! - это выходы! Которые могут управлять драйвером ir 4427( именно 4427 - выходы синфазны входам!!! у 4426- противофазны и он туту не пойдет - хотя мона извратиться ) , а он уже будет управлять полевиками - открываете даташит на драйвер и схему самоделкина - и глядите как реализуется подключение ключей, выводы сигналы с выводов оп1 и оп2 подаем на входы драйвера 2,4 - вобщем также смотрите схему самоделкина , если не понятно ........ вроде все ...... - можа че и пропустил ......
за рисунок пардон - пад рукойтока пэинт на данный момент

п.с. - ну и массу первички должна быть соединена с массой вторички - а то работать не буит - кароче масса в обоих схемах общая
