Land Rover Freelander II - 2008/09. Полная компьютеризация.


Всем доброго дня.

Прочитав огромное количество информации по этой тематике решил сам собрать компьютер. Больше всего на инсталляцию компьютера во Freelander II сподвигло безпордонное предложение от официалов об установке экрана с DVD за заоблачные деньги.
Но от лирики к делу.
Задачи возложенные на мою инсталляцию:

Первый этап:
1. Навигация (GPS);
2. Интернет – Wimax и GPRS;
3. ТВ, просмотр видео и прослушивание музыки;
4. Коммуникации: Bluetooth, WiFi.
5. Диагностика и считывание ошибок (эта очень долгая тема. Так, как ничего по диагностике Land Rovera нет. Поэтому пока никакого решения не вижу)

Второй этап:
Установка камеры заднего вида.

Третий этап:
Установка двух видеокамер (перед и зад) для видео регистрации.

Четвертый этап:
Установка мониторов в задние подголовники.

К сожалению, процесс инсталляции начну не с самого начала, но будут вопросы обязательно отвечу, а так же готов оказать помощь.
Самое первое с чего я начал - это выбор монитора. Выбран был Lilliput GL859-80NP/C/T и собственно куплен. Причин выбора этого монитора было несколько
1. Физическое разрешение 800х600 (родное разрешение винды).
2. 8" - смотрится очень красиво.

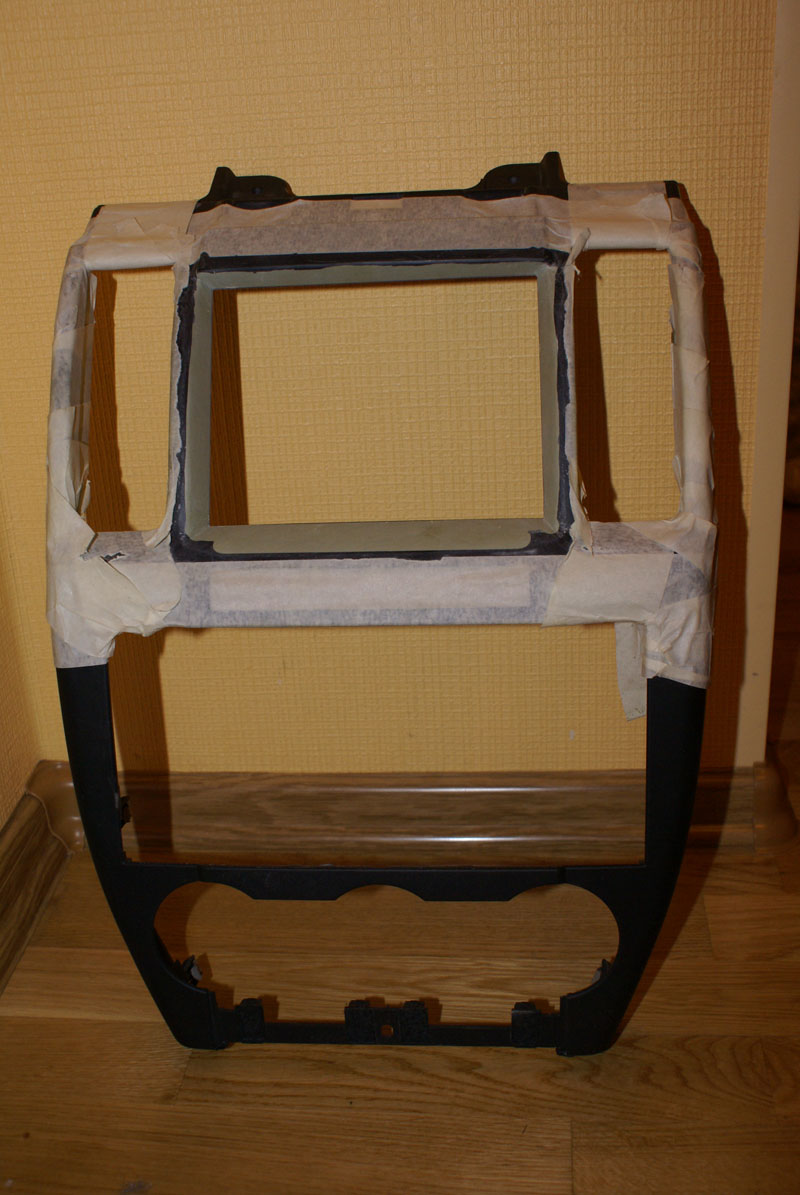

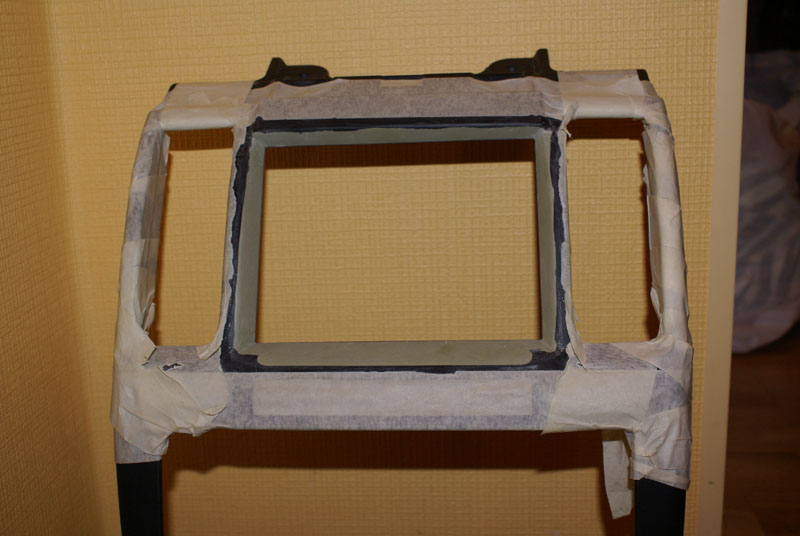

Материал для инсталяции (вживления) монитора был выбран двух компонентный пластилин Milliput. Очень удобен.

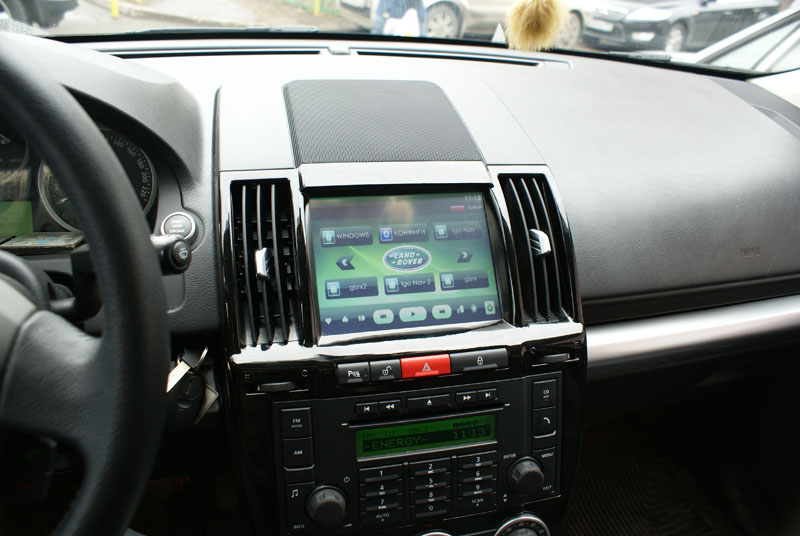

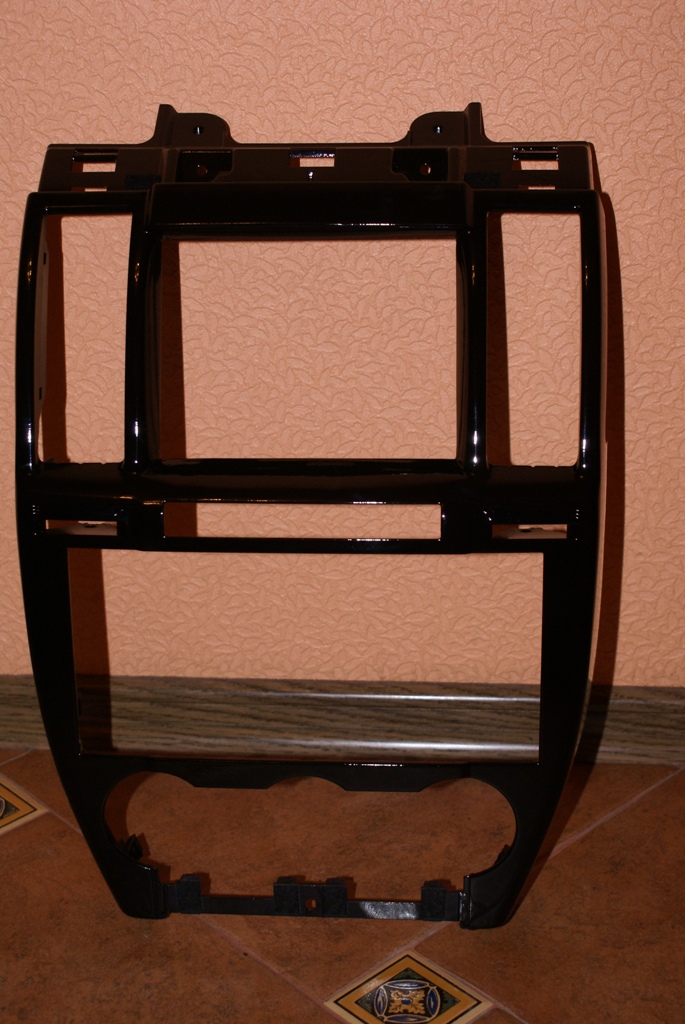

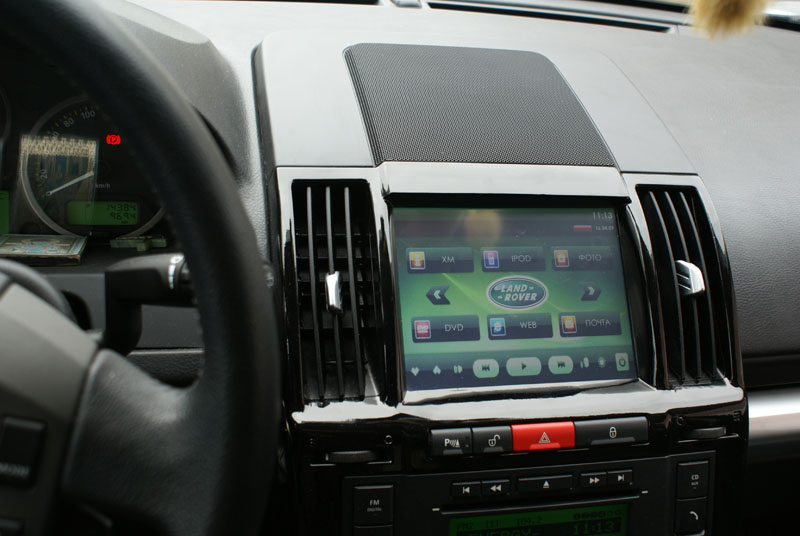

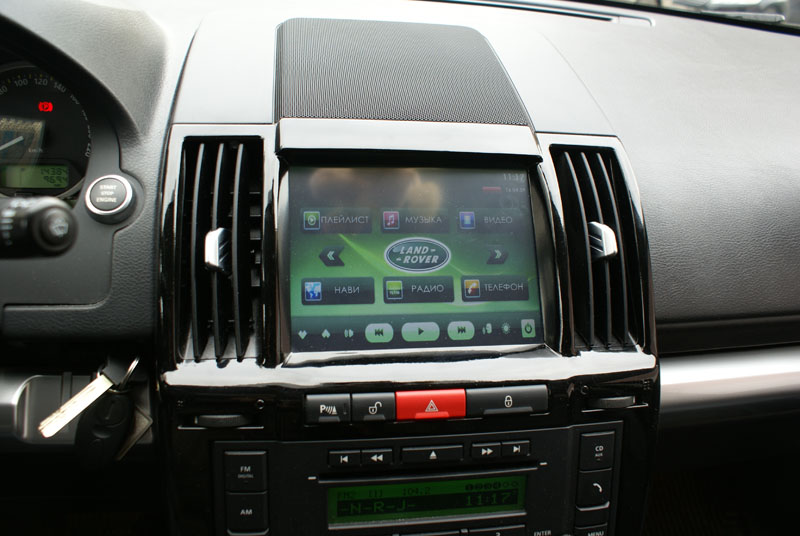

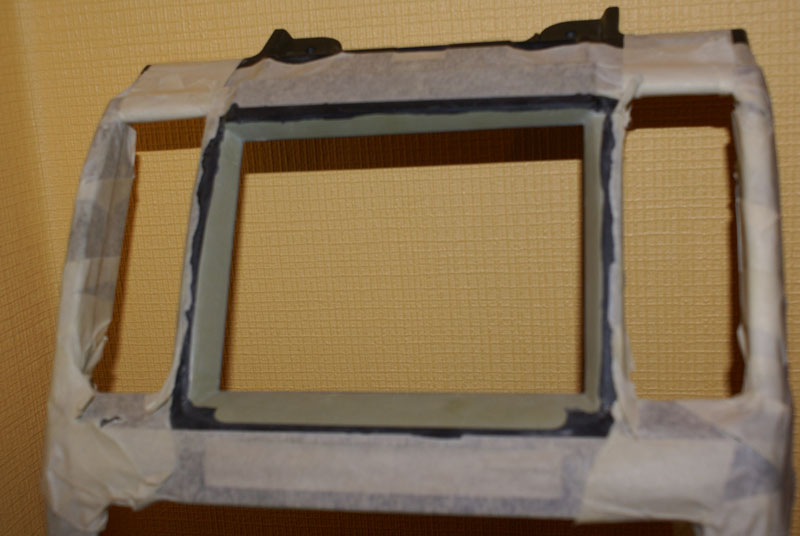

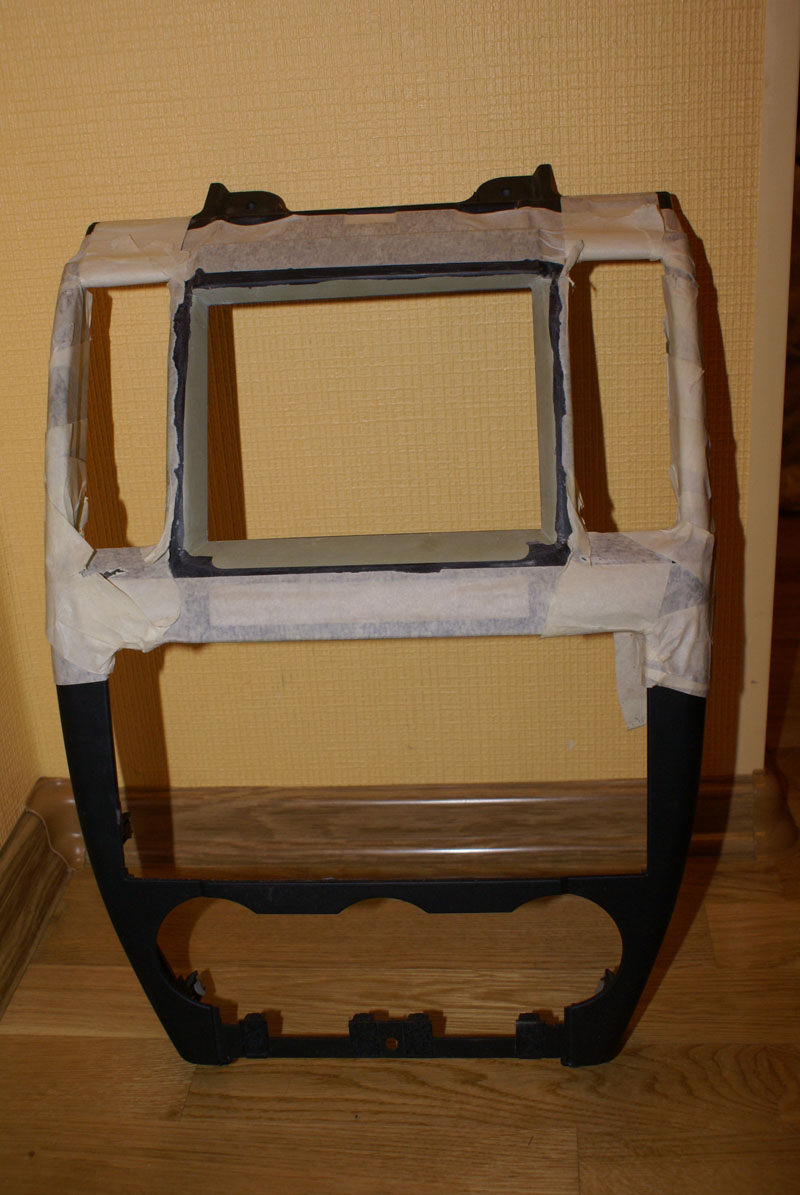

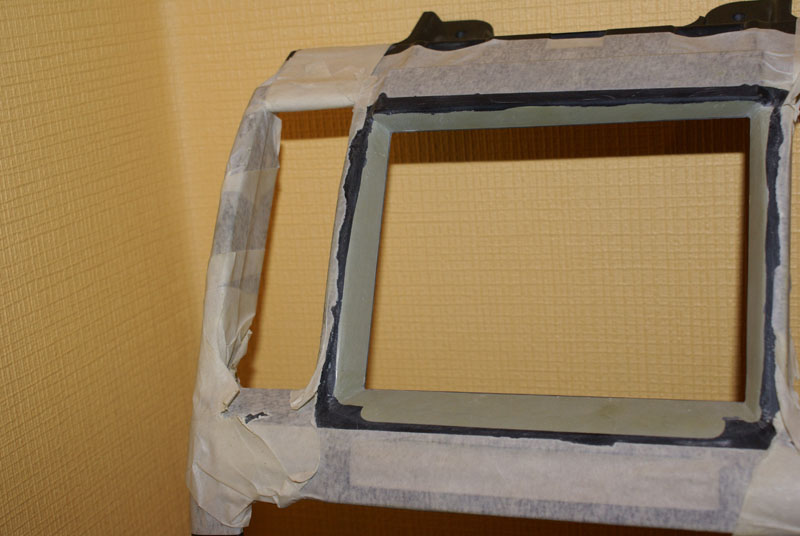

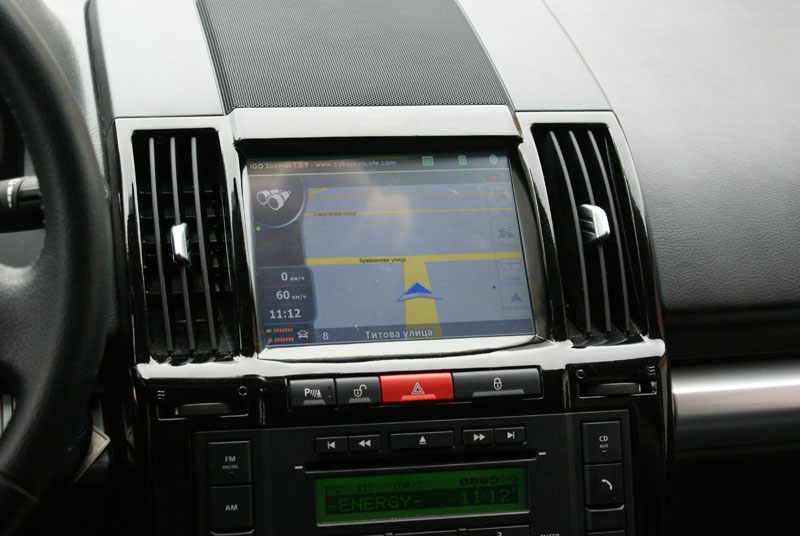

Пилить пришлось очень много, просто так он туда не влезал. Красилась рамка два раза. С начало в матовый цвет - не понравилось. А потом в глянец. К сожалению я не эксперт и даже не любитель. Но что получилось, то получилось (на работе автолюбителям понравилось, может не сама рамка, а работа). Результатом очень доволен, поэтому буду перекрашивать панель с сеткой под динамик, а что получилось смотрите:
Вложение 10572Вложение 10573
Вложение 10574Вложение 10575
Вложение 10576Вложение 10577
Вложение 10578Вложение 10579

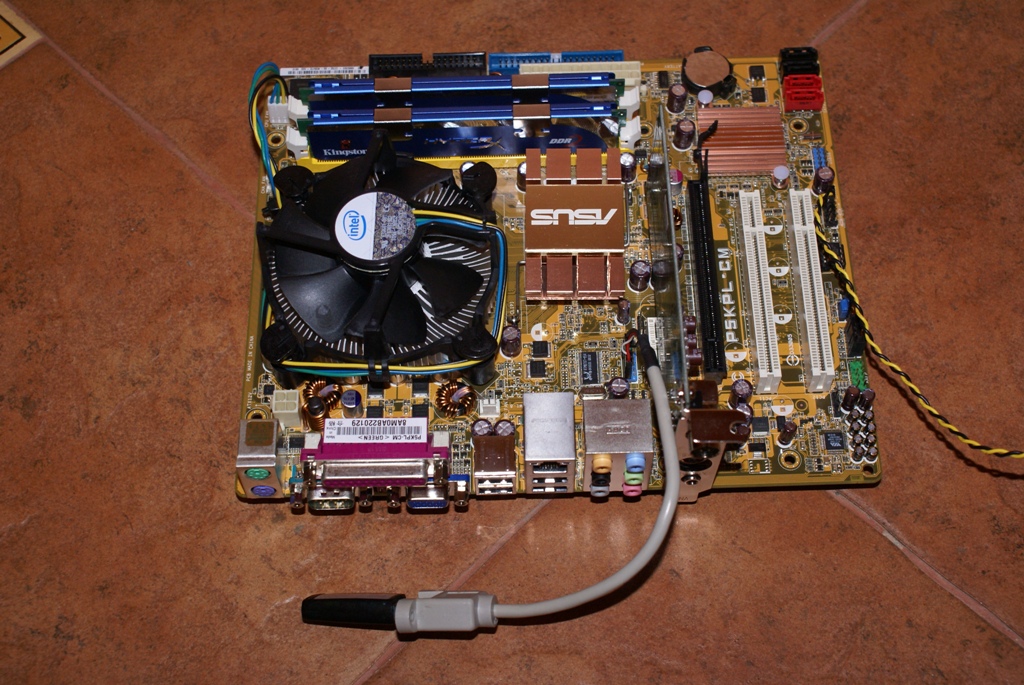

Была куплена материнская плата, и при первой сборке и соответственно запуске был прошит БИОС на более новый (это привычка):

Вложение 10569

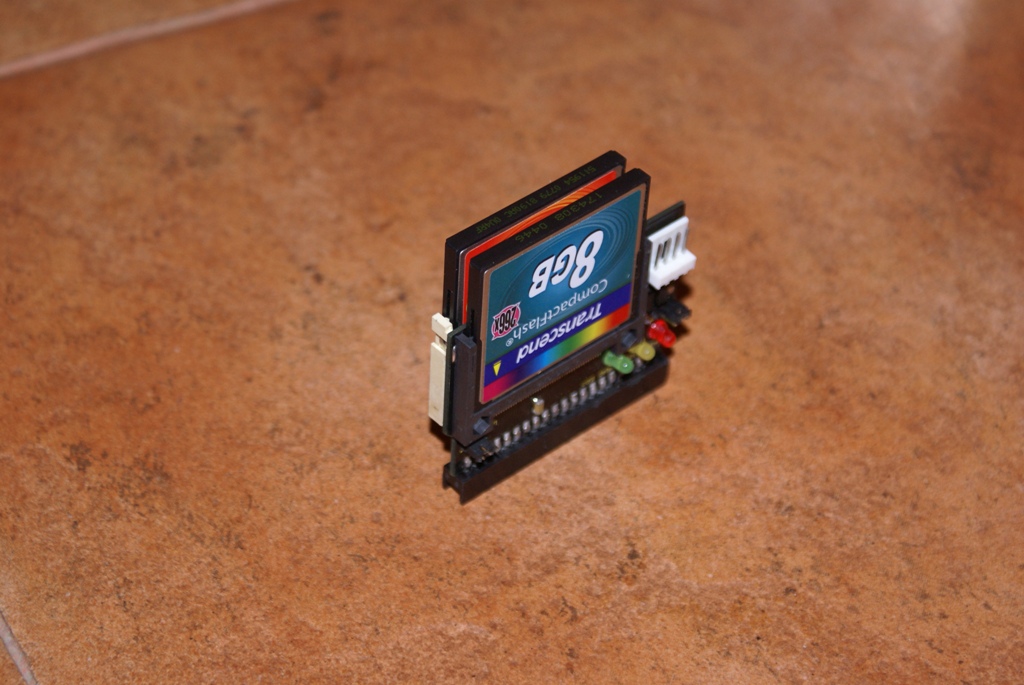

Жесткий диск был организован на CF через CF/IDE переходник. Сначало была куплена карта Transcend х133 32 Гб - винду на нее устанавливал около 2-х часов. Прочитав форум на ixbt.com пришел к выводу, что для установки системы такая карта не годиться. Хорошо, что много разной техники дома, была найдена карта на 8 Гб х266, винда встала (я бы сказал взлетела) от нажатия на кнопку старт, до полной первой загрузки за 27 минут (замеряли время специально). Включение винды занимает 27 секунд, а выключение 12 секунд.

Вложение 10571

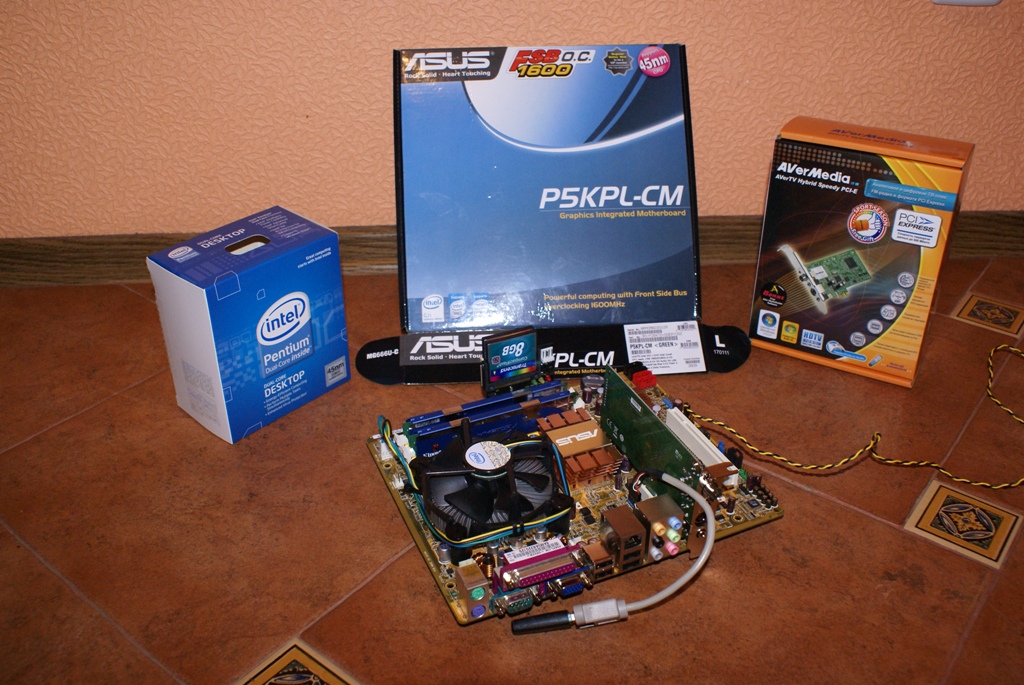

Так же был куплен ТВ-тюнер (общий вид);

Вложение 10581

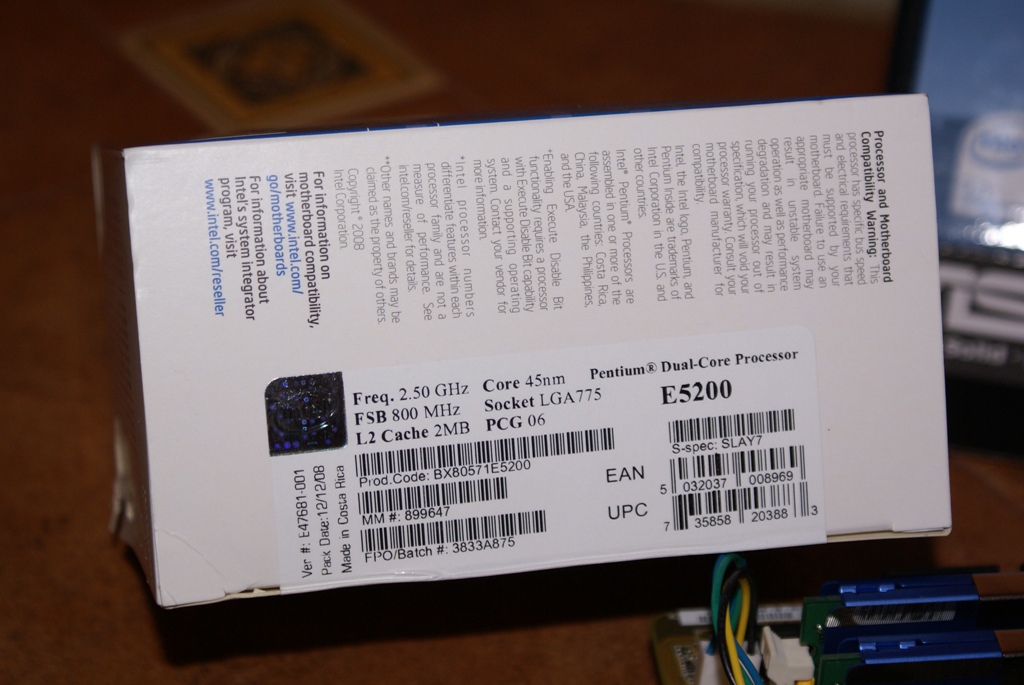

Процессор;

Вложение 10582

И две планки памяти 2х1024 Гб Kingston.

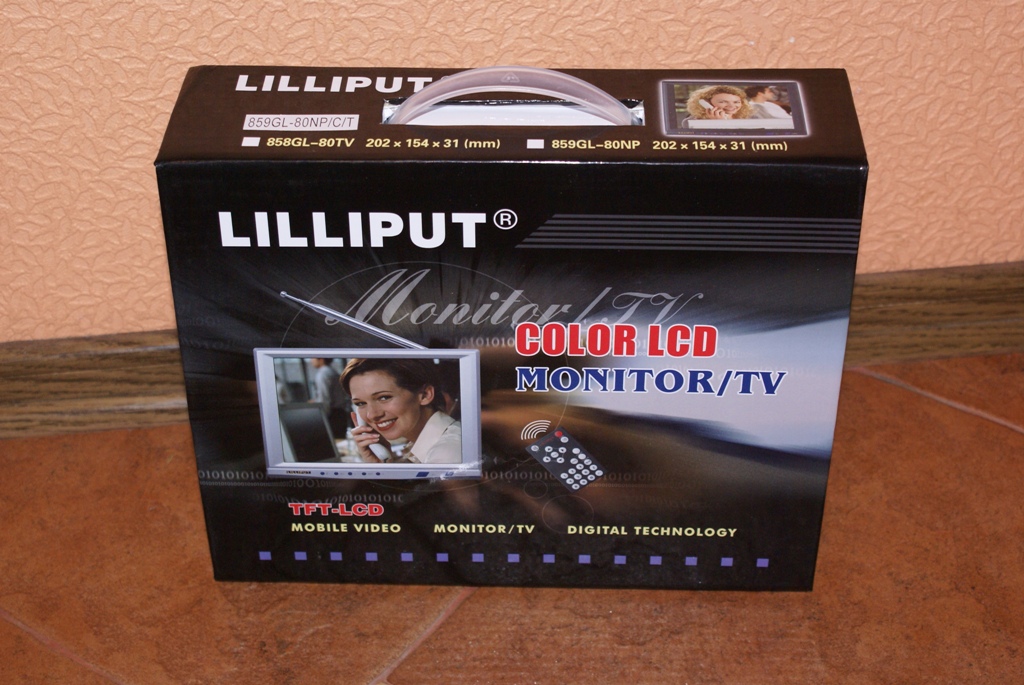

Фотка коробки монитора (к сожалению, монитор был быстро разобран, корпус распилен и вживлен в панель):

Вложение 10583

Система работает стабильно. Не каких провалов, задумчивости.

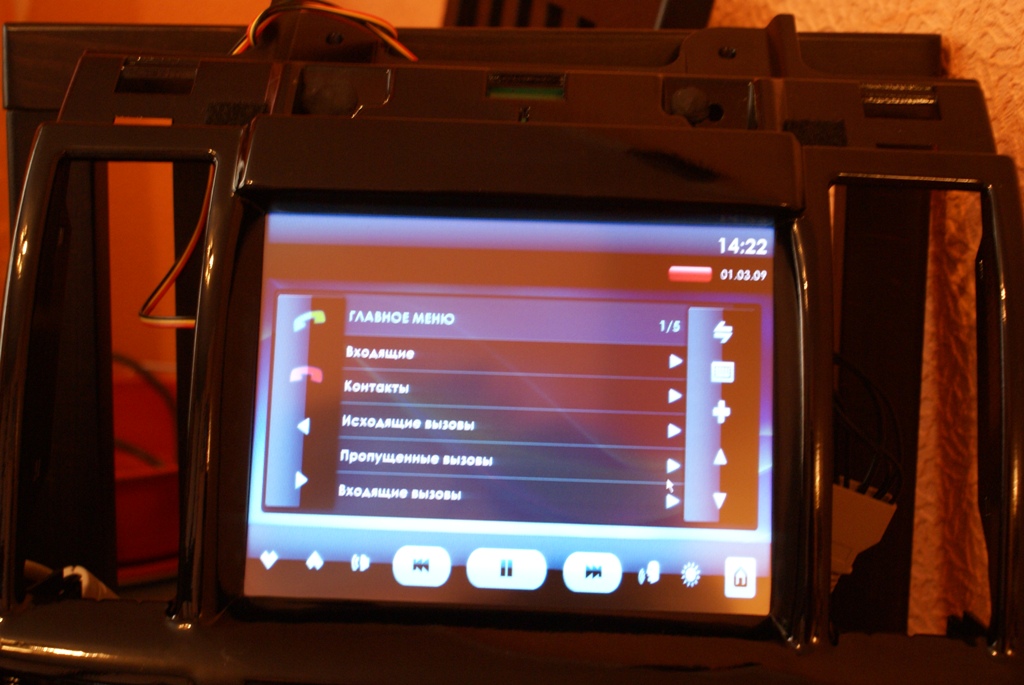

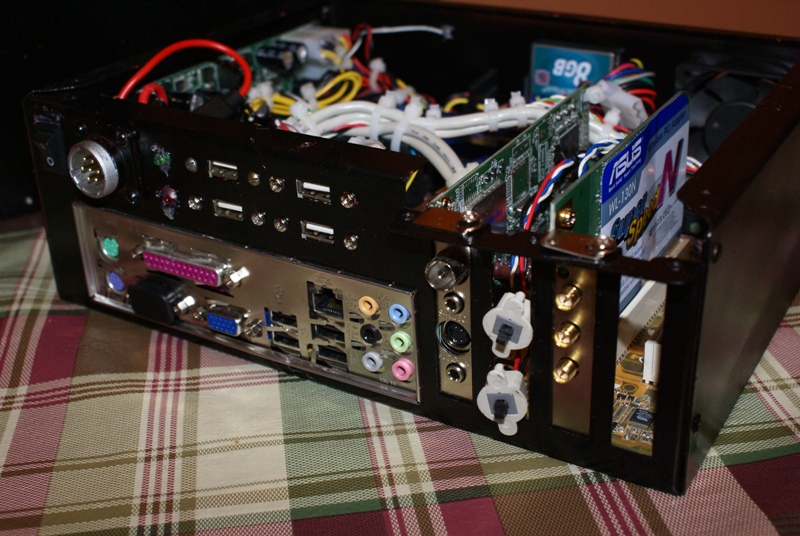

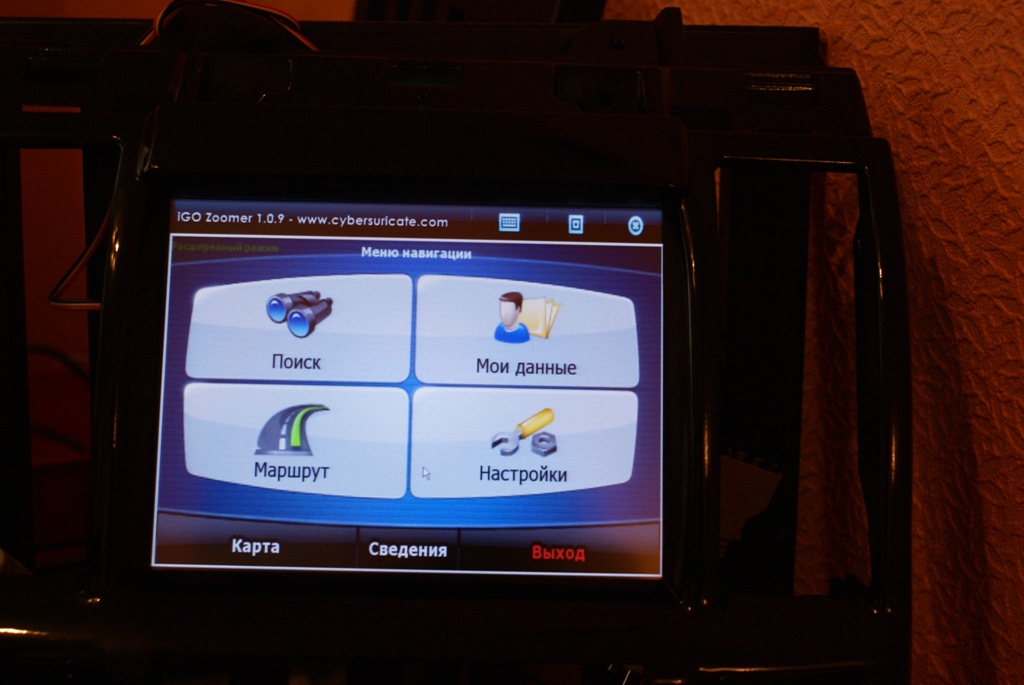

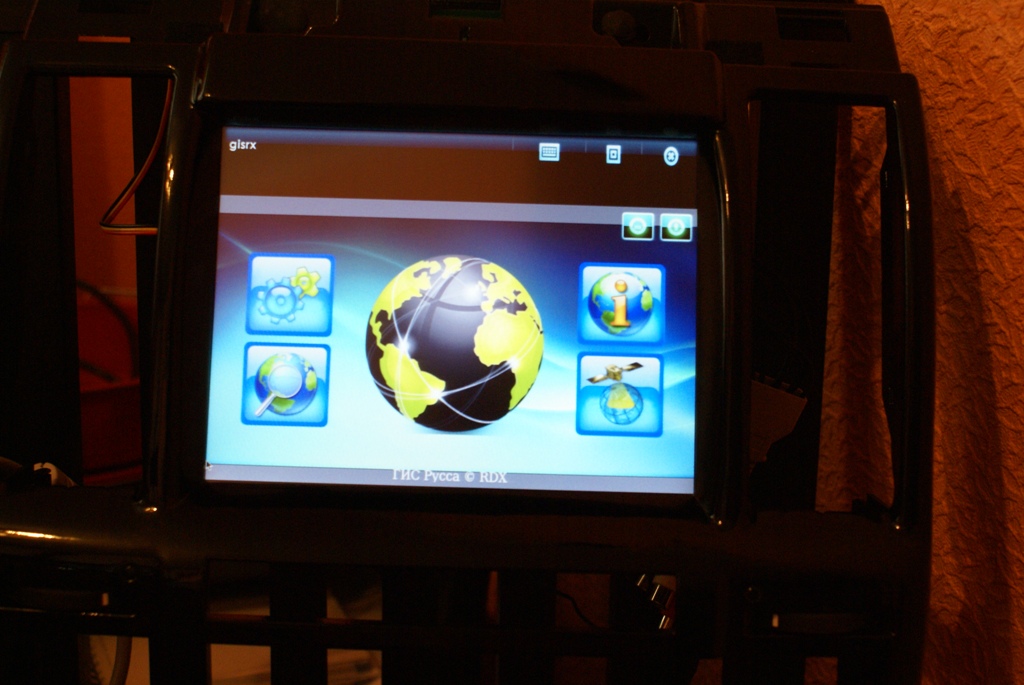

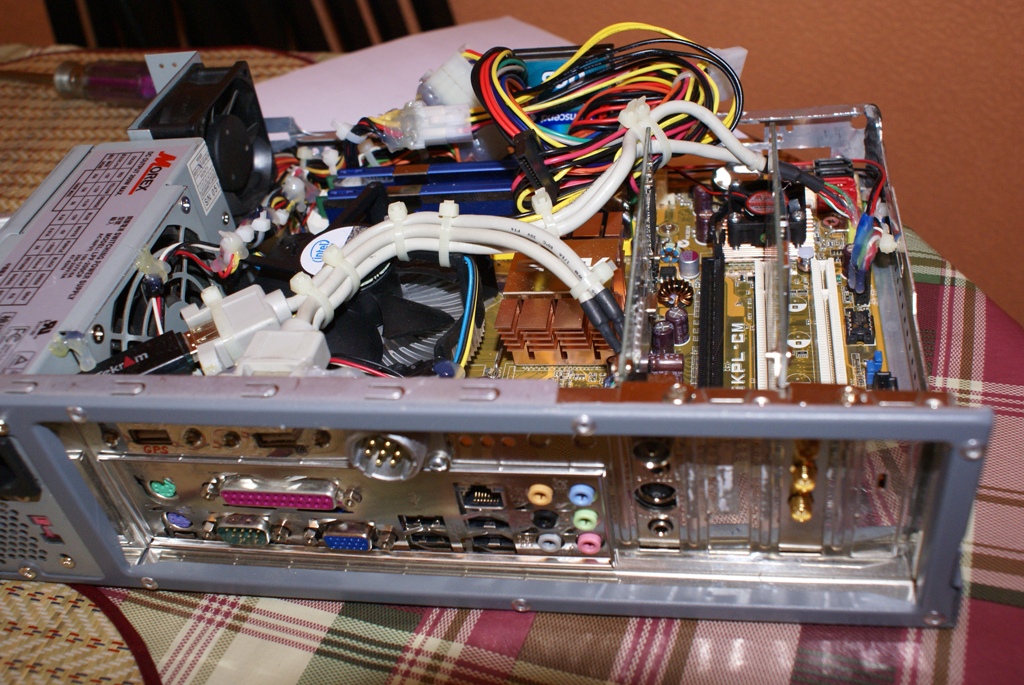

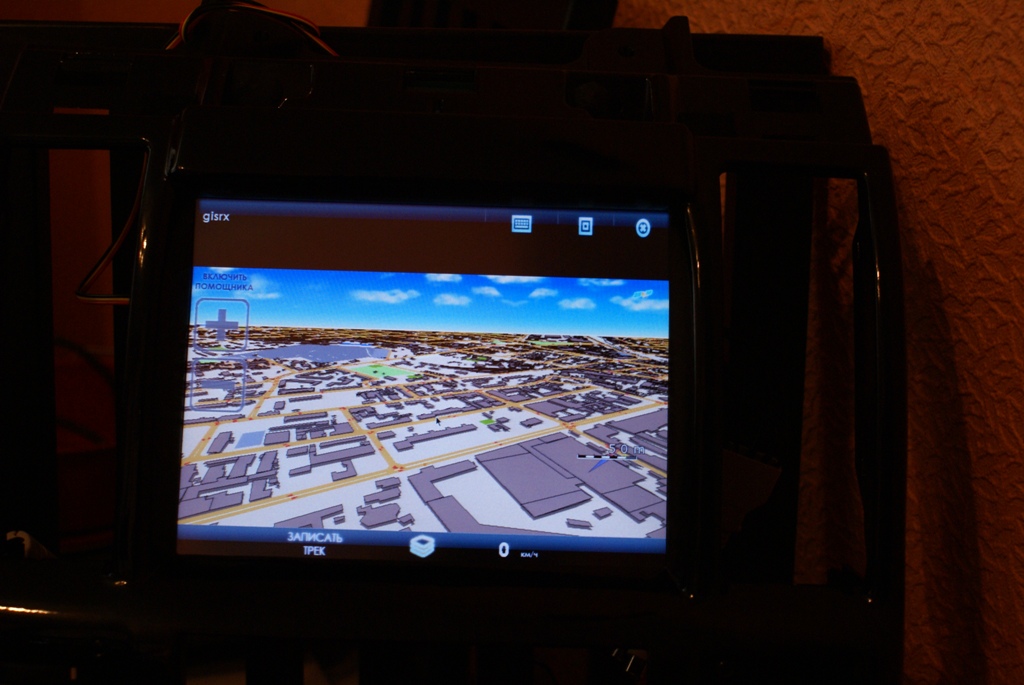

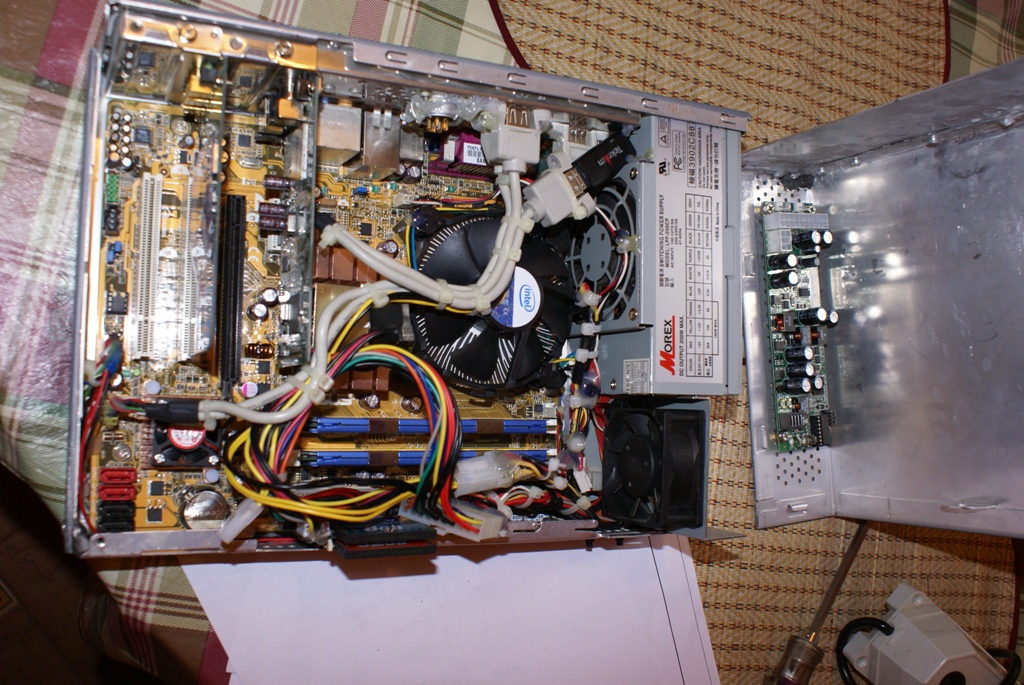

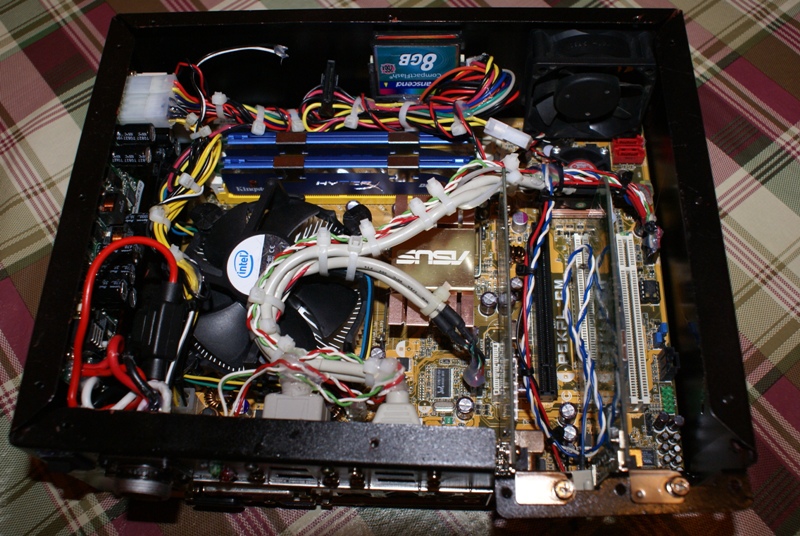

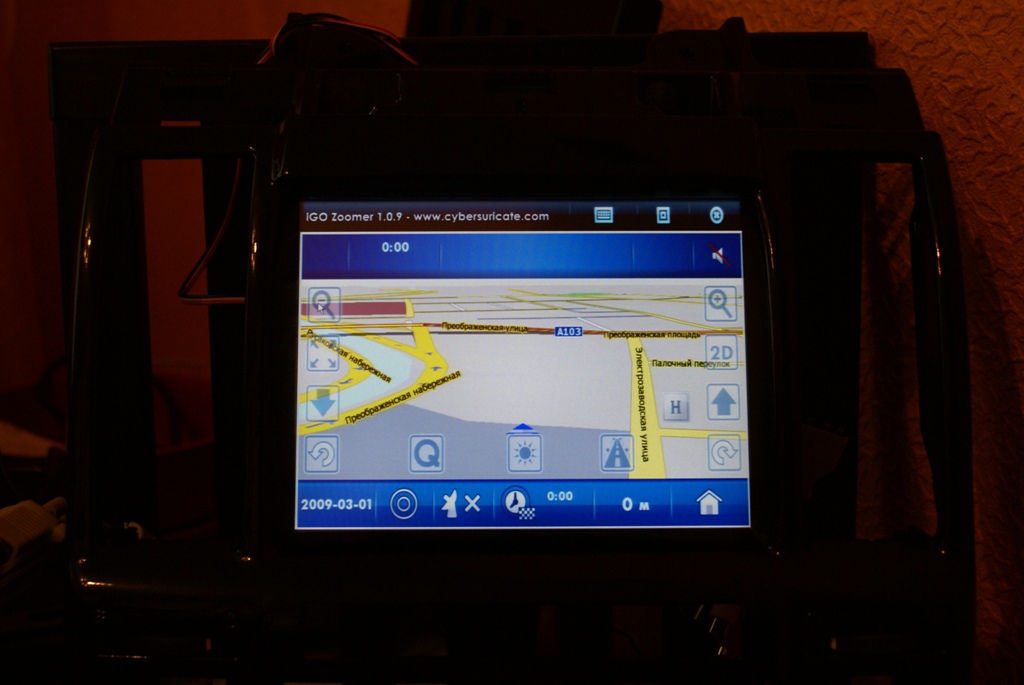

По мере подбора корпуса, был найден Desktop-ий корпус - его главная особенность это высота от 85 до 105 мм. Соответственно все остальные размеры подгоняются как Вам надо. У меня в закромах был найден алюминиевый корпус. Все детали пришлось клепать. Было принято решение оставить блок питания на 220В что бы максимально использовать системник. Соответственно теперь в корпусе у меня два блока питания 220В и 12В (системник будет доступен в машине, место установки скорее всего под пассажирским сидением). Были выведены дополнительные разъемы USB на заднюю стенку системника. Была полностью смонтирована внутрянка в копусе. Все разъемные соединения были зафиксированы термоклеем при помощи клеевого пистолета (особенность этого клея, в том, что его потом можно без особых усилий удалить). Была смонтирована вентиляция. Так же был куплен WiFi и Bluetooth. Был куплен GPS BU-353. Пришлось повозиться с софтом, но результат можете увидеть ниже. Так же была написана тема для фрилэндера (в цвет общей подсветки - зеленая). Все программы работают под управлением Centrafuse. Туда были установлены несколько навигационных программа. Igo8 и GisRX (для Windows она распространяется бесплатно).

Вложение 10584Вложение 10585
Вложение 10586Вложение 10587

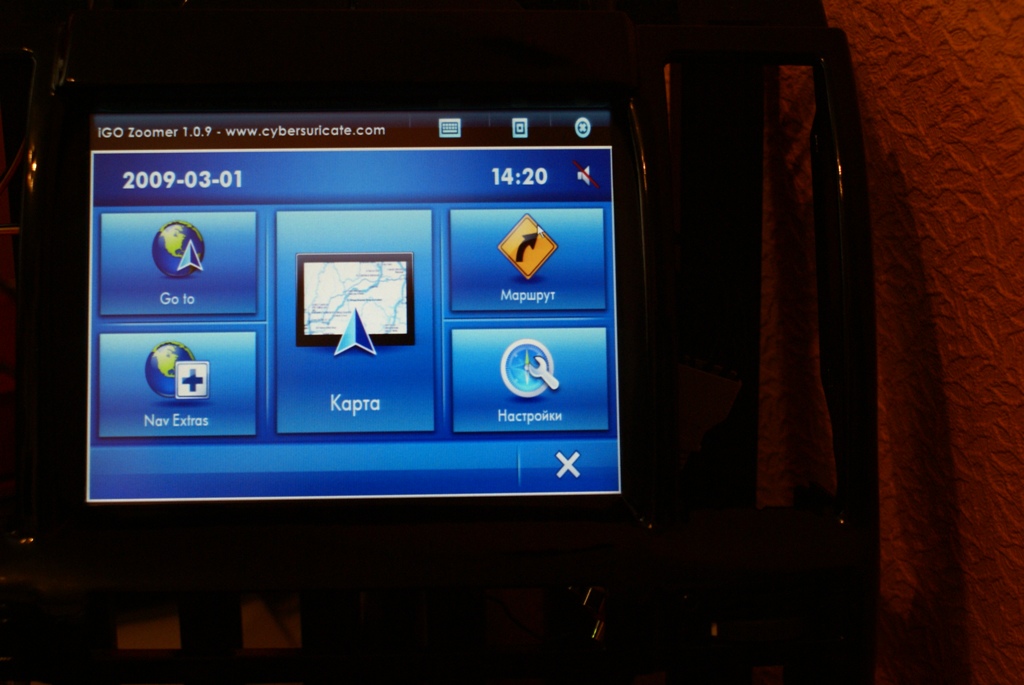

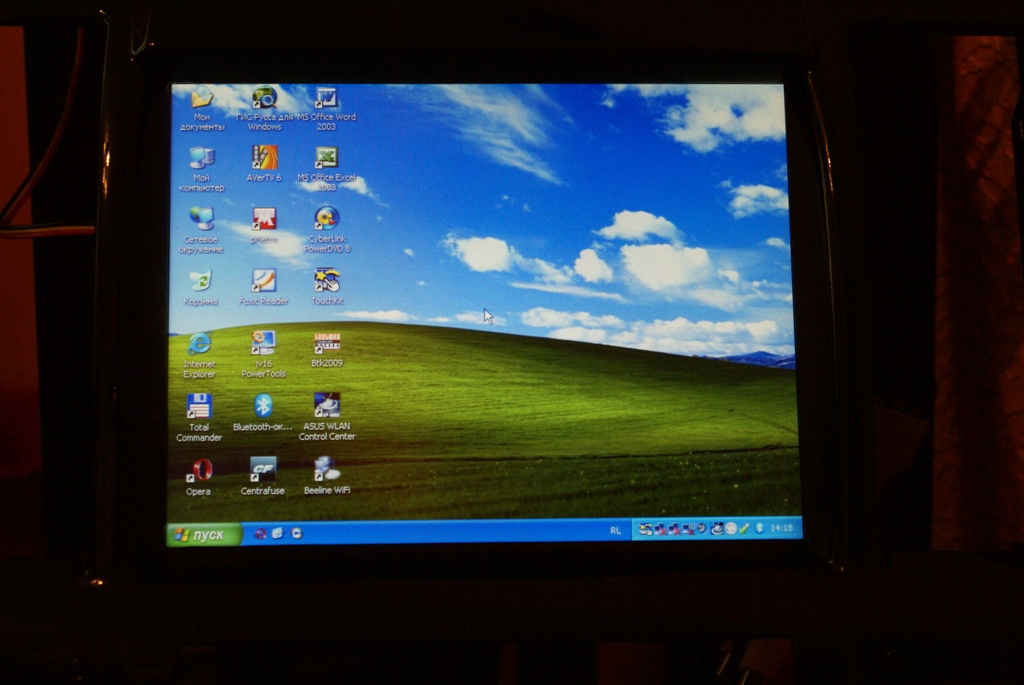

Ну и собственно сам софт:

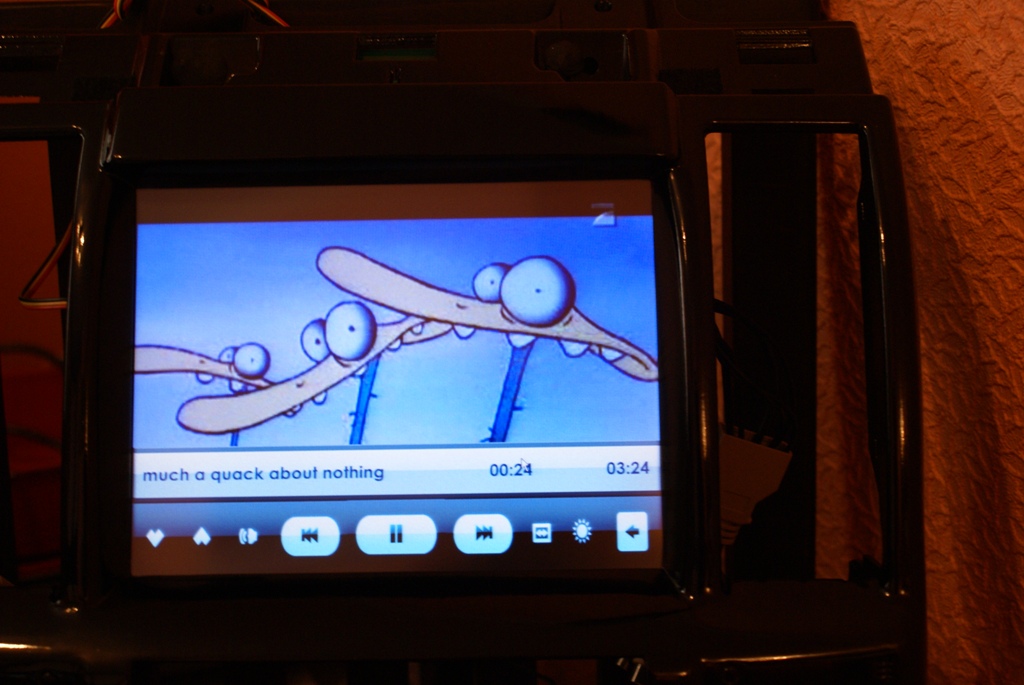

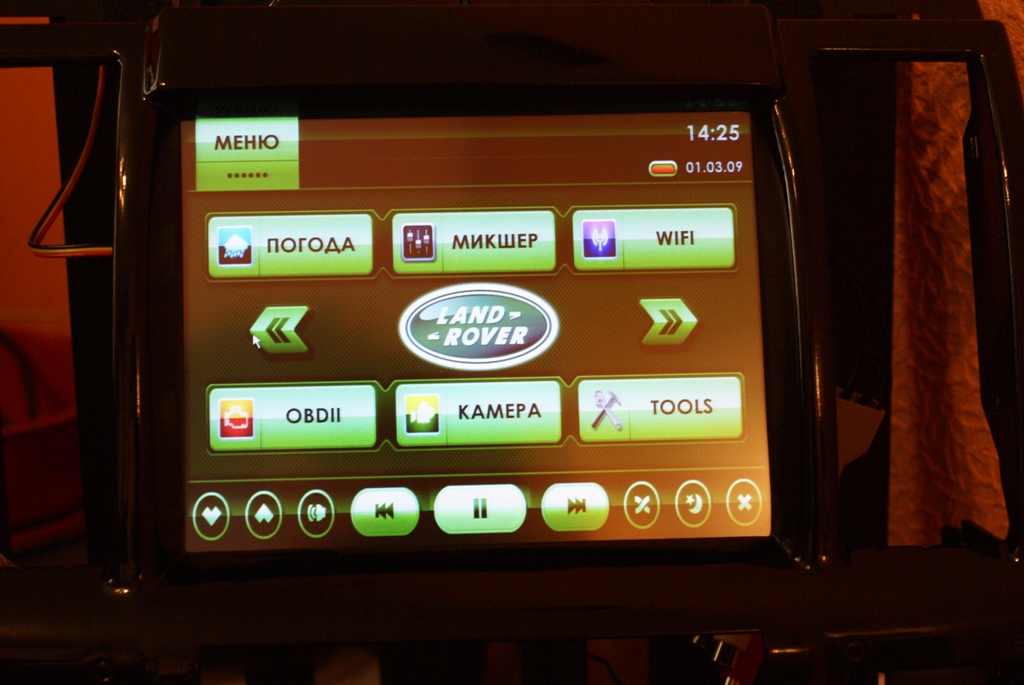

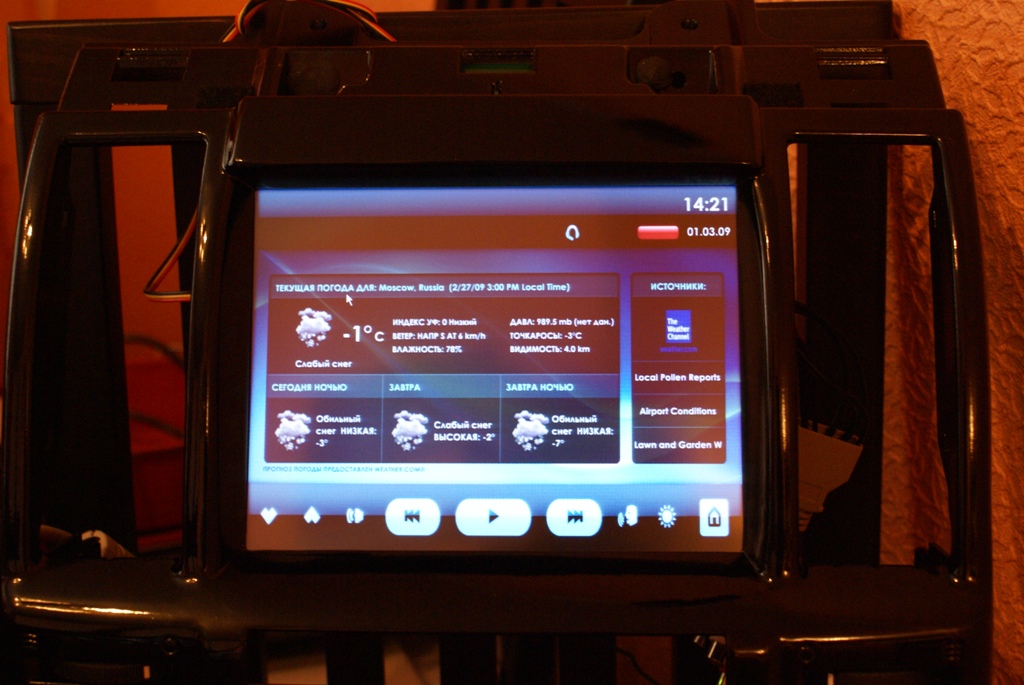

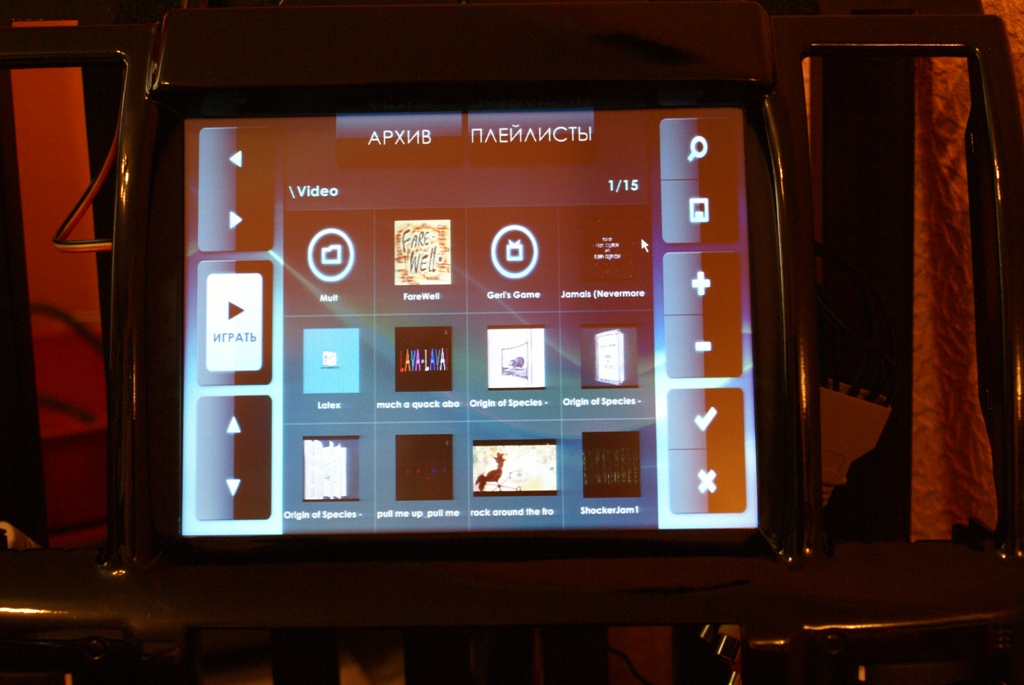

Вложение 10591

Вложение 10592

Вложение 10593

Вложение 10594

Вложение 10595

Вложение 10596

Вложение 10597

Вложение 10598

Вложение 10599

Вложение 10600

Вложение 10601

Вложение 10602

Стоимость (все комплектующие брал в fcenter.ru а блок питания и монитор в carmonitor.ru):
монитор - 9300 р.;
мат. плата - 2100 р.
процессор - 3600 р.
память 2х1024 Гб - 1300 р.(обе)
карта памяти 32 Гб - 2900 р.
переходник CF/IDE - 354 р.
ТВ-тюнер - 3100 р.
WiFi Asus W130 - 2990 р.
Блок питания 12 В (M2-ITX) - 3900 р.
GPS – 2100 р.
всякие расходники (краска, шпатлевка, шкурки и т.д. порядка - 1500-2000 р.)
Корпус у меня был. А так такого плана стоит 1500 р.
Итого 33644р.
Самые дорогие монитор и блок питания для авто.

Для интернета был выбран Wimax от Комстара.
На сайте Комстара есть тарифы. А что вещь хорошая знаю от знакомых они пользуются вот этим www.yota.ru. Цена контракта с оборудованием 4600 руб.
Ну а так же можно через GPRS и WiFi.

Тот корпус, в который изначально были собраны все комплектующие, хоть и влезал под пассажирское сидение, но душа к нему не лежала.

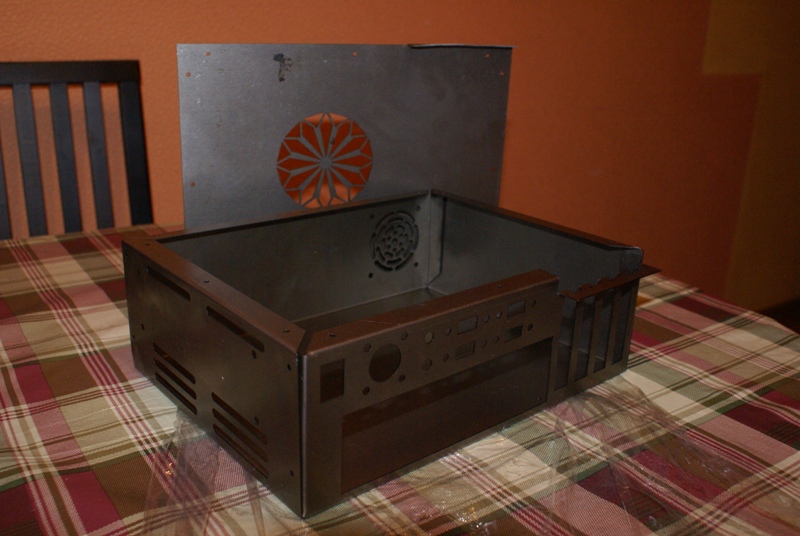

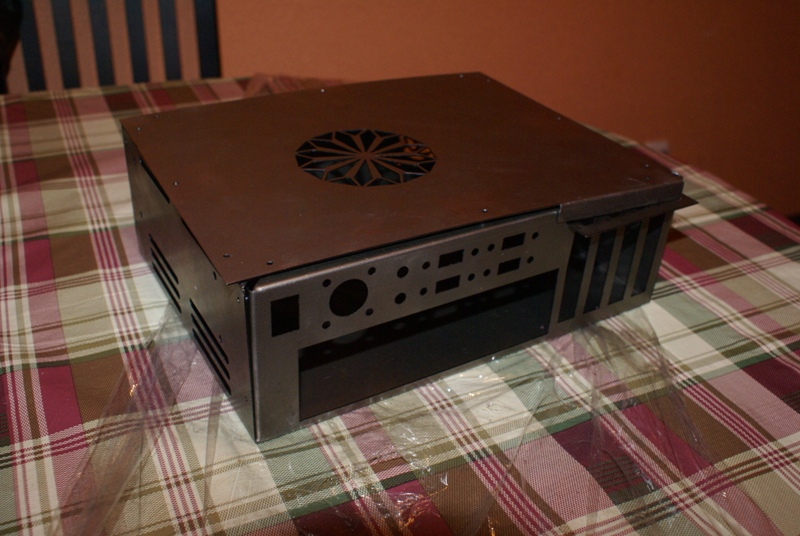

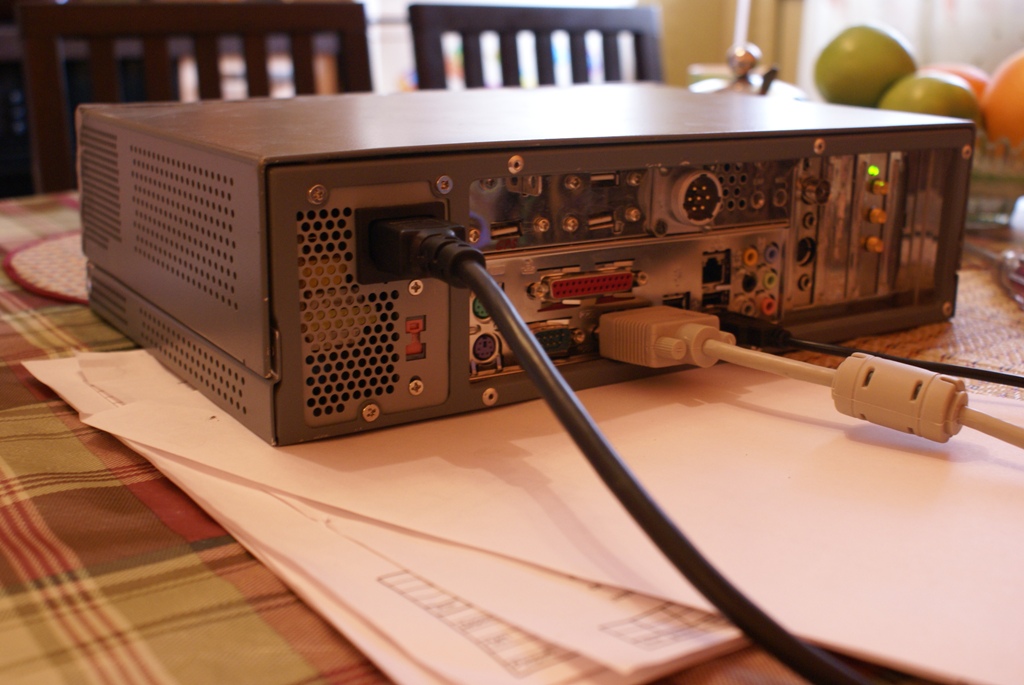

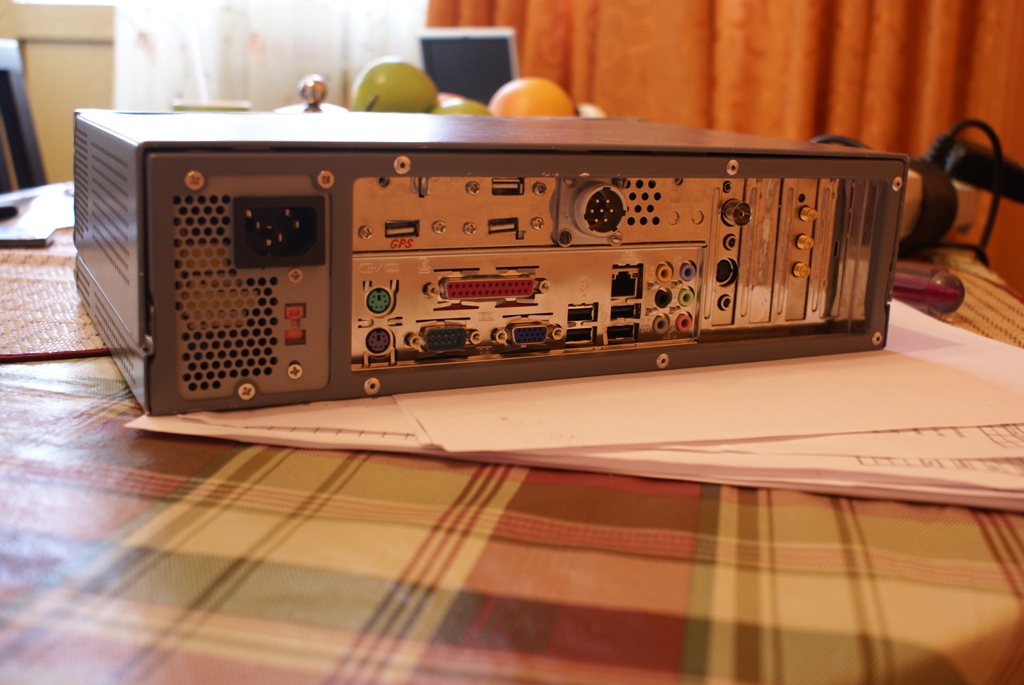

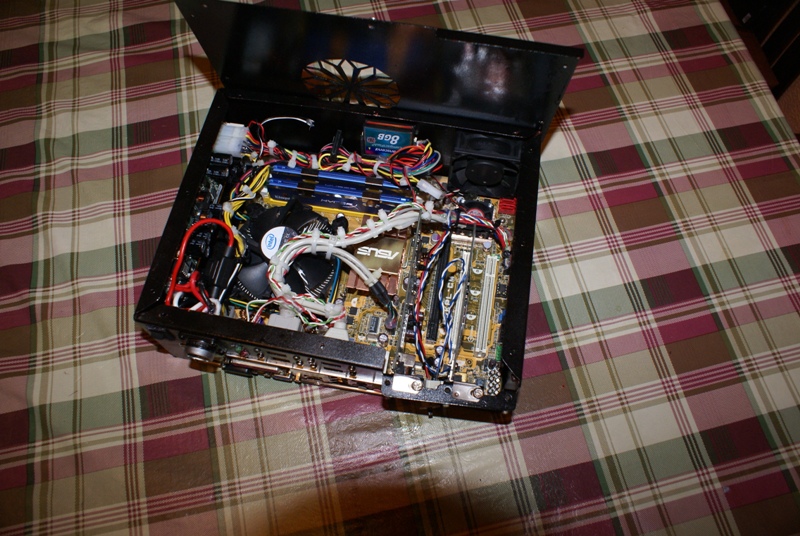

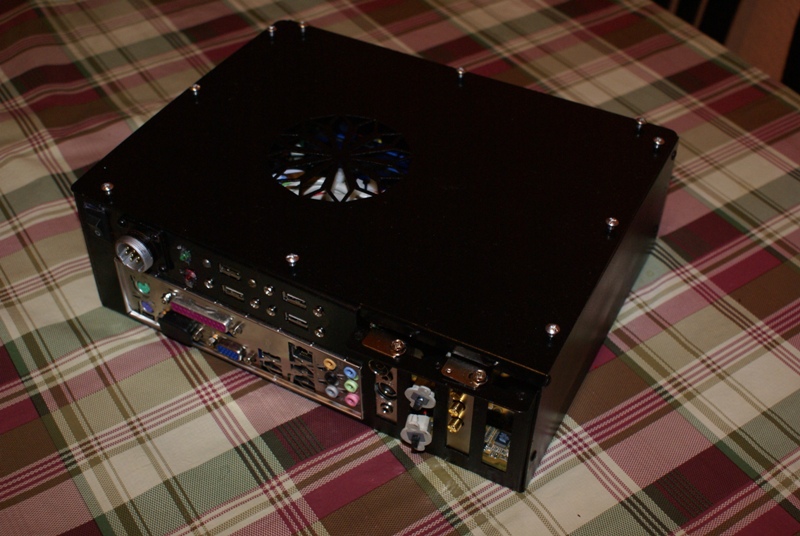

Было принято координальное решение. Была проделана большая работа по поиску спецификации на форм-фактор ATX и mATX. Не достающие размеры были измерены при помощи штангель циркуля и прецизионной линейки. В итоге в среде Autocad был выполнен чертеж раскройки корпуса (рисунок решеток взят с этого форума, нашел в какой-то ветке). И в последствии отдан на лазерную резку с последующей гибкой. Мне оставалось его только проклепать. Нарезать резьбу, установить стойки для монтажа материнской платы и блока питания. И собственно сборка. Себестоимость корпуса составила 1450 р. В итоге я получил то, что хотел.

Вложение 10603

Вложение 10604

Вложение 10605

Вложение 10606

Вложение 10607

Вложение 10608

Вложение 10609

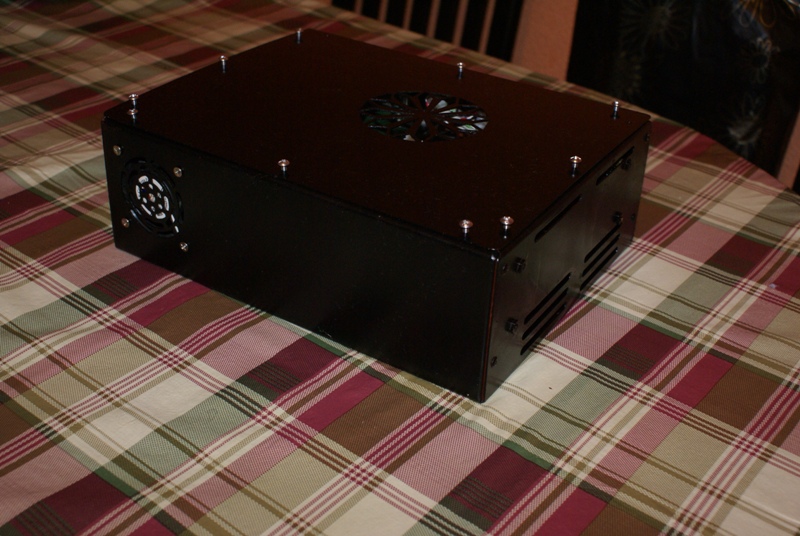

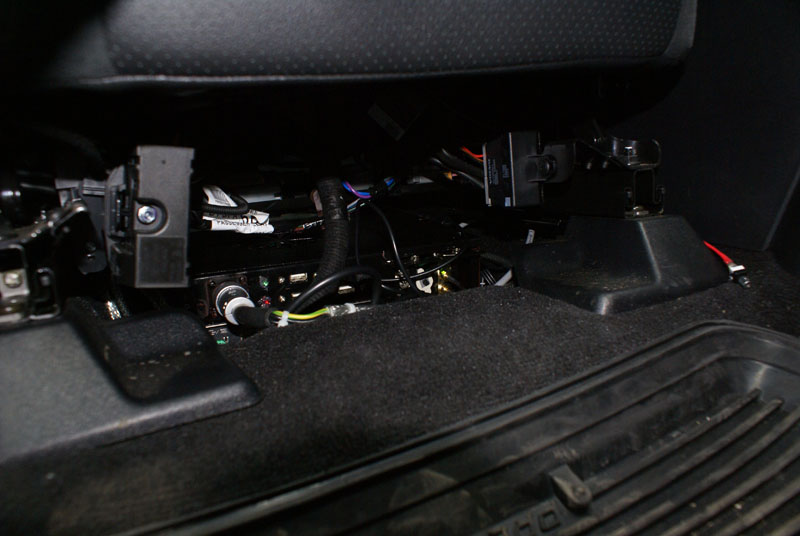

Так корпус размещен под сидением:

Вложение 10610

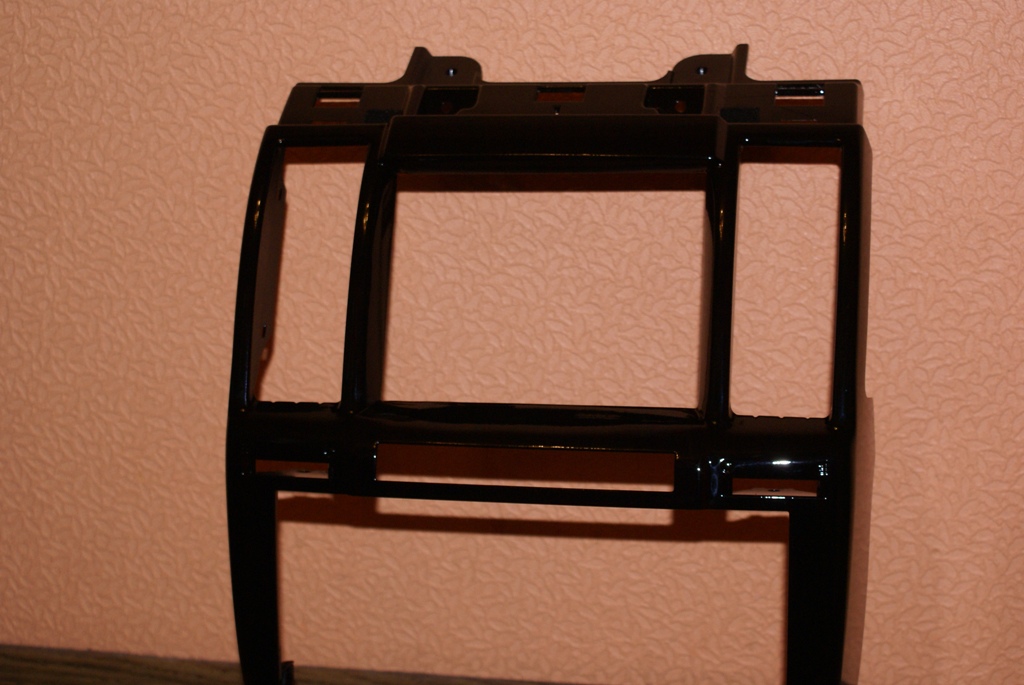

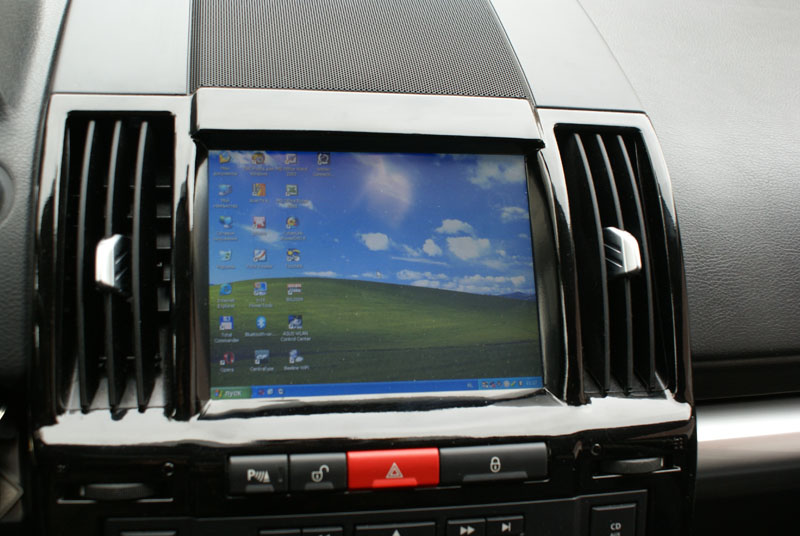

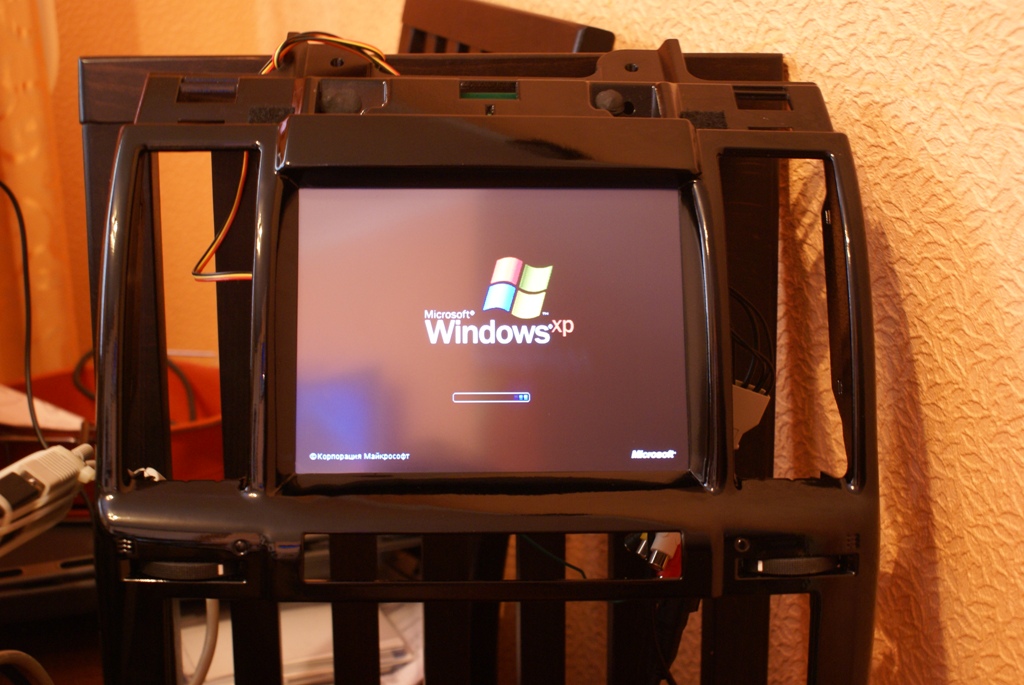

А вот сама рамка с монитором. Пока все работает от прикуривателя.

Вложение 10613

Вложение 10614

Вложение 10615

Вложение 10616

Вложение 10617

Вложение 10618

Продолжение следует....
