TOYOTA Corolla Fielder


Всем ПРИВЕТ:bye::bye::bye:
Долго и долго читав форум, всётаки решился прокомпьютезировать свою машинку:smile1: выбор был между 2-х диновой магнитолой и установкой карпутера:be:, но так как которую я хотел майфуну по денегам выходила больше пк решено было ставить именно его.

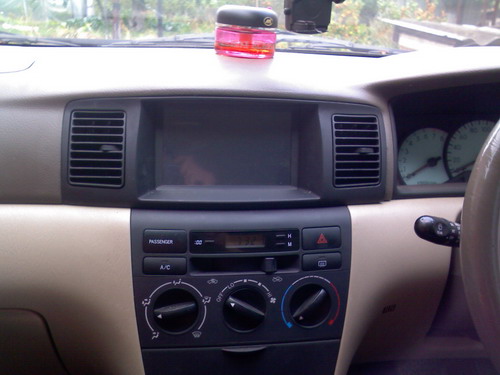

ВОТ МОЙ ПАЦИЕНТ)))))))))

Вложение 8067


Сразу скажу что я не силён в электрике, компьютерах а знаю всё поверхностно, наверное есл бы мой поциент умел разговаривать то...............)))))))))

Итак, была куплена мат плата Intel D945GCLF with Atom
Вложение 8068

т.к комп нужен в машинку не мощный на материнки долго зацикливаться не стал

2)блокпитания БП M2-ATX
Вложение 8069

С блоком питания пришлось помучиться в плане выбора:whistle::be:. т к был выбор между е 10000 и м2 то и проблемы которые описывали на форуме оставляли желать лучшего))))))


3)оперативка 1 гиг

4)жесткий Samsung 160Gb SMHM160HI (5400rpm), 8Mb 2,5" SATA


5)провода комплект
Вложение 8078
т к не знал какие надо покупать провода решил купить набор сразу, не прогадал)))

6) Усилитель Blaupunkt GTA-470

Вложение 8079
Этот усилитель имеет небольшую стоимость и отзывы о нём были неплохие

7)монитор 7" Liliput

Внешний привод было решено не ставить..
В начале всё распотрашил))) и сделал черновое подключение :big:

Вложение 8080 Вложение 8081
Вложение 8082
Больше всего что я боялся в установке пскара - это наводок, о которых многие писали! Поэтому решил что в процессе каждого шага в установке включать свой карпс для проверки на наводки, чтобы сразу предпринимать меры:big:

Прокладка и подключение силового кабеля и предохранителя. Кабель тянулся от аккум только плюсовой, минус решил попоробывать взять с корпуса все говорят что это плохо .... время покажет но наводок нет вообще

Вложение 8083 Вложение 8084 Вложение 8085
Коричневые силовой провод был кинут под большой болт крепления ручника, а один и другой конец очень хорошо отходят под обшивку и днище передних сидений где и расположится вся техника!

После прокладки проводки пришло время для врезки монитора. Вот тут началось самое интересное и муторное занятие)). Я когда браЛ свой лилипут хотел взять 8, но т. к. они закончились на тот момент пришлось остановиться на 7. Сейчас понимаю что 8 была бы большевата и слишком серьёзно затронула б процесс врезки, да и когда едешь ночью большой экран особенно если там идёт видео очень сильно отвлекает. так что что бог не делает всё к лучшему))

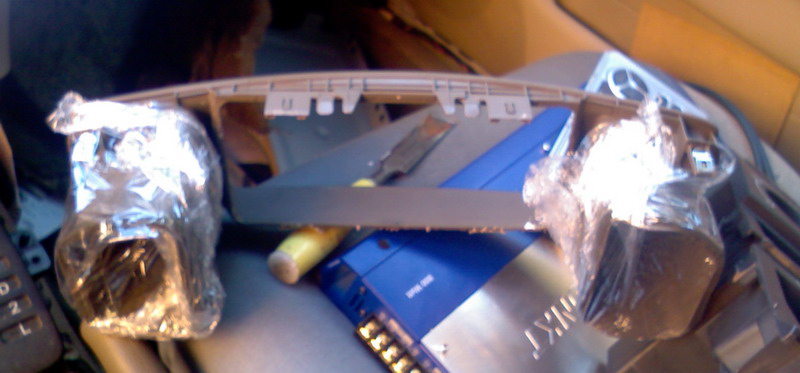

Самое сложное для меня было закрепить монитор, чтобы он был как бы в посадочном месте. Долго не мог придумать, делал всякие опоры из жести ... всё было как то ненадёжно. короче надоело, и обмотав стрейчем монитор и воздуховоды, взял баллон пены и всё это было запенено)))

Вложение 8093
Вложение 8094
Вложение 8095

результат меня удовлетворил, посадочное место вроде получилось убрал только излишки пены и проковырял отверстия в пене для вентиляции моника


Были сделаны на рамке откосы, правда заработался и этот процесс не сфоткал. откосы в рамке сделал из кусочков пластмассы которые посадил на пластилин мистери! потом всё это дело обработал и загрунтовал

Вложение 8097
Вложение 8096

грунт купил очень плохой т к нормального не нашёл. из баллона летели иногда ошмётки
Вложение 8100

в итоге рамку очень испортил пришлось её очень долго подводить к покраске! Краску тоже купил дешевку на ней было указана что она матовая а в итоге оказалось глянец, ложилось так плохо что можно было кистью покрасить и лучше и красивее))) смотрелось просто страшноооо! на слейдующий день был в строительном магазине увидел баллон американский и стоил вроде нормально решил взять в итоге после покраски, это было суперр)) она практически не отличалась от моих заводских деталей и на цвет и по ощущениям :big:

Вложение 8101

на банке было написано что эта краска делает из любой поверхности меловую доску))

Вложение 8108 Вложение 8109

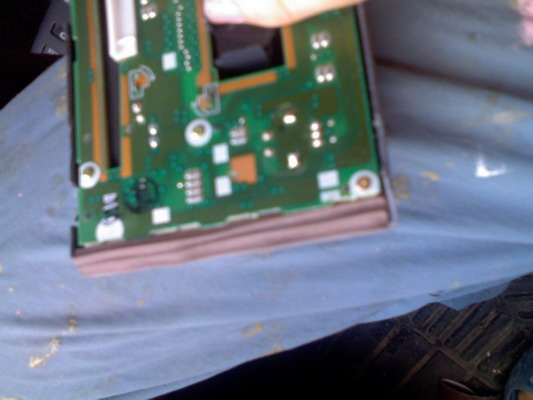

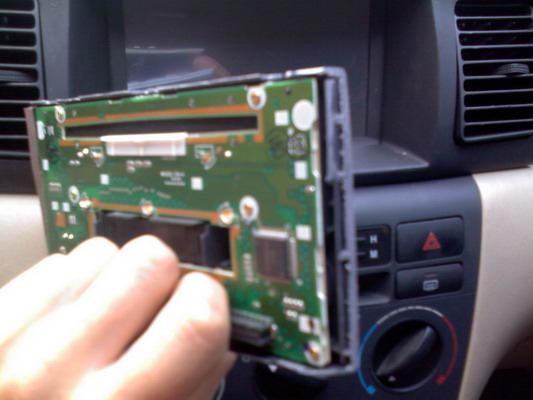

снял с японской магнитолы панельку срезал края которые мешали встать ей в рамку, и теперь прячет от пионеров моник.

Вложение 8110 Вложение 8111
на срезанные края по периметру наклеил ш образный уплотнитель чтобы краску на рамке не сильно губить

супер, ждем продолжения

mcf1 - спасибо :blush:

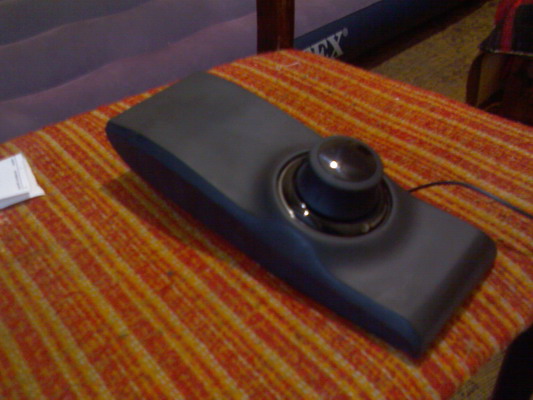

Ещё была приобретена 3D мышка :acute:

Вложение 8114Вложение 8115

Правда очень красивая и удобная штука. Не надо лишний раз тыркать в экран пальцами, да и в салоне думаю будет изюминкой, можно сказать))):big:

Для неё решил сделать подиум...

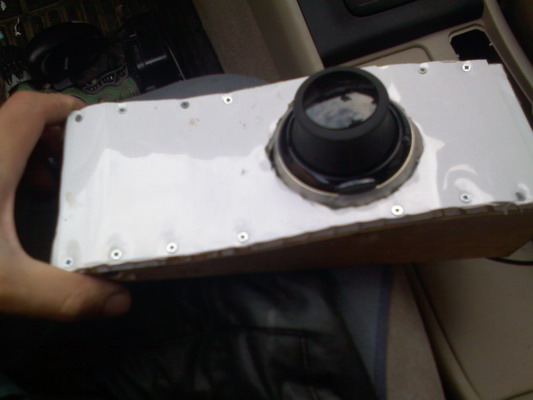

Подиум делался из фанеры 1см по бокам, а сверху был посажен на клей и на саморезы, пластик от стеновой панели. Конечно материал не акти, но более под рукой подходящего не было, а этот пластик хорошо гнулся при надрезе ребер.

Вложение 8116


ПРИМЕРКА
Вложение 8117 Вложение 8118

ВРЕЗКА

Вложение 8119 Вложение 8120 Вложение 8121

ЛЕПка

Вложение 8122 Вложение 8123 Вложение 8124 Вложение 8125

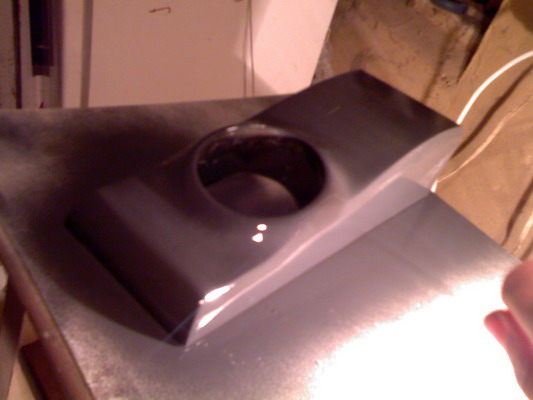

ГРУНТОВКА и ПОКРАСКА

Вложение 8126 Вложение 8127

Вообще в этом подиуме планировалось врезать usb хаб и картридер, но когда я врезал хаб пробно мне не понравилось, как то грубо он там сидел! Решил делать без всех этих прибамбасов. Конечно в верней части подиума как-то пустовато, но я чего не придумал чего туда установить :dntknw:
А usb хаб проложил в бардачёк впринципе как и у всех))) его не видно и удобно...

Вложение 8129 Вложение 8130

Вложение 8128 Вложение 8132

Вложение 8131

..........то что получилось.......


Вложение 8133

Вложение 8134 Вложение 8135

Совсем забыл за корпус рассказать. около месяца проездил без корпуса комп лежал под сидением прикрученнный к фанере, а потом прикупил корпус в чип дип.


Вложение 8136
правда чуть прогадал с размерами очень всё тесно пришлось умещать, незнаю как поведёт себя в дальнейшем, буду смотреть...

Вложение 8138 Вложение 8137 Вложение 8139
впринципе вместилось компактно но есть сомнения. лишь бы не перегревался! а для этого надо ждать лета)))

Вложение 8140
под водительским сидением карпс
Вложение 8141
под пассажирским усилитель

Ещё сразу установил камеру обгона!

Вообщем все что хотел рассказать и показать сейчас ещё идёт процесс отладки ПО и кое какие доделки, ещё в планах поставить GPS но это позже...

Ааахринительно!!!!!:yes4:

Молодец!!!! Получилось все очень профессионально. С мышой ты неплохо придумал. А я хочу touchpad поставить - для меня это более привычно.

touchpad хорошая штука не надо будет этих мышиных проводов:smile1:

Красиво получилось, respect:yes4:

хм... а продолжение не хуже чем начало.... понравилось

mitya903, где мышку покупал, скока стоит?

покупал в москве пару месяцев назад стоила около 2500 т р ( долго шаркался по инету, в основном у всех было дороже). Только адрес не могу вспомнить, Сайт был в избранном, сносил винду и он стёрся. а так в мосвве не проблемотично купить!

а скажи плз... вот ты форму вылепил из пластилина... а вот дальше ты что делал перед грунтованием? в смысле как получал ровненькое аккуратненькое отверстие?

Умелые руки мастера всочетании с разными сортами наждачной бумаги и не такие чудеса делают.:big: А если руки немного не оттуда растут, то есть Photoshop, в котором можно фотку подправить.
В нашем случае - первый вариант!!!!!!!!!!!!!

BamperOK.......будешь выводить ровные поверхности, окружности, для этого подбирай те предметы, которые изначально имеют ровную форму. Например: внутренний диаметр отверстия идёт на конус, там использовал стаканчик от большого йогурта))) надевал на него наждачку и крутил внутри отверстия :yes4:тем самым задавая ему ровный радиус без бугров, так же выводил наружний диаметр, подошла пол литровая банка)) ей задал ровную окружность, а там уже все подгонял ножом и наждачкой ( кстати пластилин когда застывает тяжело было его вывести наждачкой, да и получатся будет буграми. для этого использовал сапожный нож, им очень удобно подрезать и подгонять излишки пластелина) Когда будешь красить старайся красить матовыми или полуматовыми красками, если будешь красить глянцем то для него надо выводить всё очень идеально, а на матовой не особо видны мелкие недостатки. И не скупись на грунте и краске, иначе получится двойная работа) А вот в Photoshopе не надо)))) пусть на нём бабам поправляют:tease::tease::tease:...... А ты что собрался врезать??

все ок! Только фальш-морду надо было попроще делать - типа от старых жигулей. А то на эту зпаросто могут позариться :big:
я такую сам делал - склеил из кусков пластика - шк4ала пара ручек и пара кнопок

Да мне уже тоже говорили, почему панель не прячу))) , а я им: эта типа маскировка:acute: правда в глаза бросается! надо будет придумать наверное чего нибудь другое

Вот что значит, что не работал я с таким пластилином. Просто тут другие материалы. Я свой тачпад доводил наждачкой. Правда я лентяй:big: и шлифовал не руками, а небольшой ручной шлифовальной машинкой, предназначенной как раз для таких мелких проектов. Набрал кучу наждачки разных сортов и вперед.:big: Правда в некоторых местах ручками тоже пришлось поработать.
Кстати, не в тему о наждачке. У американских машин есть одна неприятная болезнь - пластик передних фар со временем становится матовым и именно наждачкой приходится раз в год их полировать - от средней, до нулевки, но обязательно с водой. Тут даже продают для фар комплекты восстановления (полировния). Я один раз взял, посмотрел. Оказалось несколько наждачек и полироль. Стоило прилично, так что больше не покупаю.:pleasantry:

прикольно! у меня на работе такой же 3д-манипулятор стоит - очень удобная штука когда работаешь в трехмерных графических редакторах. тож подумываю его в машину, правда привык уже с его помощью моделировать. такой вопрос: каким софтом заставили его работать в винде. у меня в дровах к нему только поддержка некоторых прог

Здесь очень всё подробно описано как её подковать))):secret:
Я вообще, тащюсь когда еду, ооооооочень удобно управлять, а то когда на экране управление, меня очень отвлекает, да и неудобно! И смотрится она красиво

большое спасибо за ссылку!

Классно получилось))))) Во сколько по деньгами встала сея затея?

Хороший проект! Скажи пожалуйста - ты кинул "-" на корпус автомобиля, никаких последствий это не вызвало?
