MAZDA 323F
Авто:
http://dantalian_carpc.xaker.ru/Image.jpg http://dantalian_carpc.xaker.ru/314.jpg http://dantalian_carpc.xaker.ru/316.jpg Начинка: - Корпус http://dantalian_carpc.xaker.ru/IMGP1161-m2.JPG - Блок питания SL - Материнка старенькая GA-6wfz7 досталась бесплатно (планирую поменять на Intel D201GLY2) - Проц Pentium 600 тоже старенький и тоже бесплатно - Оперативка 2 х 256 мб - Хард для ноутбука 120 гб через переходник - Привод для ноутбука щелевой DVD+/-RW NEC AD-7630A-01 Slim через переходник - GPS приемник GlobalSat BU-353 - МОНИТОР 8" XDXS080Z (кэтай) 800x600 с СЕНСОРНЫМ ЭКРАНОМ купил у Lvovich - Пульт ДУ на руль PROLOGY RCD-350 + ИК приемник для COM порта от ТВ тюнера Pinnacle |
так вот чем занимаются пожарные!!! :rofl:
только не понял как он открывается, сверху видны заклепки.... |
Корпус.
Сначала я хотел порезать тот самый десктопный корпус который у меня был, http://dantalian_carpc.xaker.ru/14-04-07_0008-m.jpg но на работе у меня появился помощник и после продолжительных дебатов от корпуса остались только боковые стенки: http://dantalian_carpc.xaker.ru/21-04-07_1813-m.jpg Недостающую нижнюю часть вырезали из найденной в подвале списанной полки из отсека пожарной машины: http://dantalian_carpc.xaker.ru/21-04-07_1725-m.jpg http://dantalian_carpc.xaker.ru/16-05-07_0018-m.jpg http://dantalian_carpc.xaker.ru/16-05-07_0017-m.jpg Верхняя часть из найденной там же алюминиевой дверцы от какого-то электрощитка: http://dantalian_carpc.xaker.ru/24-05-07_0002-m.jpg http://dantalian_carpc.xaker.ru/24-05-07_0411-m.jpg Размер корпуса получился: 95(H) x 250(W) x 215(D). А теперь собственно то чем мы будем начинять ету коробку. Чтобы внутри все компактно размеслилось сделали на материнке второй этаж из остатков старинного американского корпуса в котором когда то был 386 комп: http://dantalian_carpc.xaker.ru/17-04-07_2148-m.jpg http://dantalian_carpc.xaker.ru/21-04-07_1424-m.jpg http://dantalian_carpc.xaker.ru/IMGP0821-m.JPG http://dantalian_carpc.xaker.ru/19-05-07_1337-m.jpg http://dantalian_carpc.xaker.ru/IMGP0815-m.JPG http://dantalian_carpc.xaker.ru/IMGP0816-m.JPG http://dantalian_carpc.xaker.ru/IMGP0818-m.JPG http://dantalian_carpc.xaker.ru/IMGP0819-m.JPG http://dantalian_carpc.xaker.ru/IMGP0825-m.JPG http://dantalian_carpc.xaker.ru/IMGP0823-m.JPG Теперь куда бы ету прелесть поставить... Как то довозил маму куда не помню, пока я значит курил на улице она зачем то решила открыть бардачок... только это был не бардачок а подушка безопасности пассажира... http://dantalian_carpc.xaker.ru/e51eda4e.jpg Не знаю как она все таки открыла эту крышку, видимо плохо приклеили литовские авторемонтники... хотя лампочка проверки загоралась и гасла как положено при включении зажигания подушки безопасности там не было! :angry: http://dantalian_carpc.xaker.ru/14-04-07_1102-m.jpg (как позже выяснилось под приборкой на проводах замотанная изолентой болталась махонькая микросхемка-таймер-самоделка которая и выключала лампочку проверки аирбэгов через несколько секунд :dry2: |
Вложений: 5

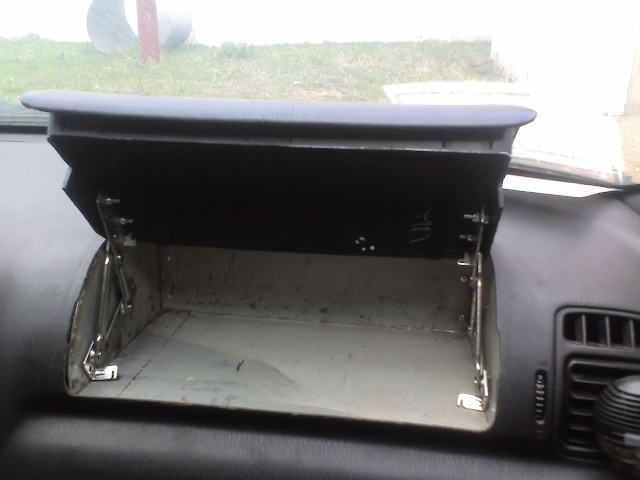

Ну нет подушки и хрен с ней, зато сколько места для установки компа! Но сначала надо сделать чтобы крышка открывалась как бардачок.

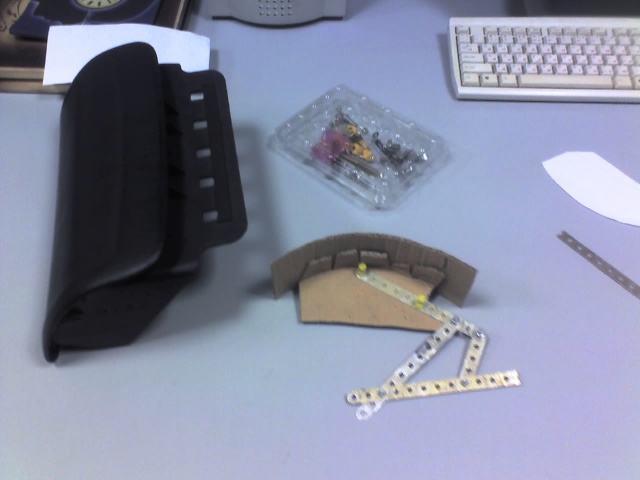

Долго я думал над петлями... http://pccar.ru/attachment.php?attac...1&d=1196408428 http://pccar.ru/attachment.php?attac...1&d=1196408428 И тут по случаю оказавшись на строительном рынке увидел точно такие же петли которые я хотел изобретать :big: http://pccar.ru/attachment.php?attac...1&d=1196408428 http://pccar.ru/attachment.php?attac...1&d=1196408770 http://pccar.ru/attachment.php?attac...1&d=1196408770 Внутренний корпус кстати тоже часть пожарной машины :big: В задней стенке было впоследствии прорезано технологическое отверстие для кабелей и вентиляции, кстати кулер на блоке питания SL был перевернут дабы выдувать теплый воздух из корпуса. |
Здорово, молодец!
Походу это будет первый "пожарный" CarPC :) Эх, жалко корпус в красный цвет с белым трафаретом "01" нельзя покрасить... |
Грамотный подход! Мне нравится, продолжай в том же духе! И фоток-фоток побольше :-)
|
донор CARPC - ПОЖАРНАЯ МАШИНА :big:
КЛАССНАЯ ЗАДУМКА С МЕСТОМ УСТАНОВКИ ПОЛУЧИЛАСЬ! а может и правда все внутренности корпуса компа покрасить в красный цвет изнутри и белые полосы сделать? Помоему будет эффектно! Можно ещё маленькими неонками (на совке за пару просят 300 рублей) подсветить, подобрав нужный оттенок цвета. Питаются они от стандарного разъёма (он имеется на неонках уже) которым подключаются все девайсы к компу по 12 вольтам. |
Круто!
так держать. Ставь моник |
Монитор
Вложений: 3

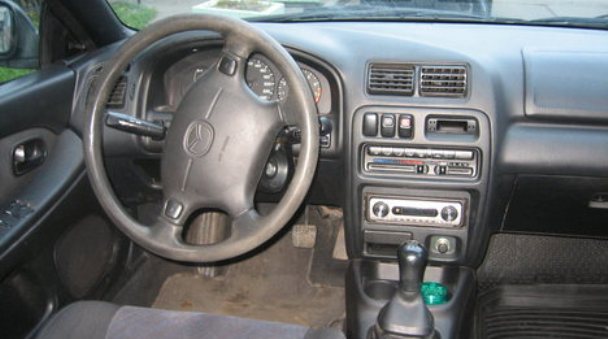

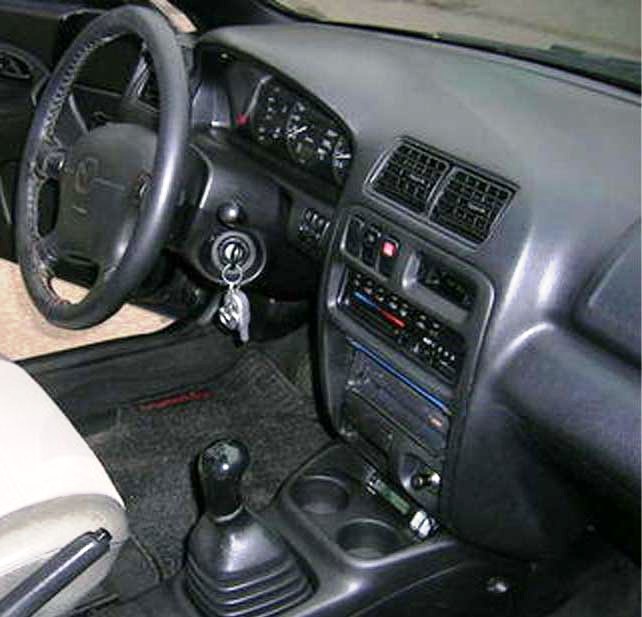

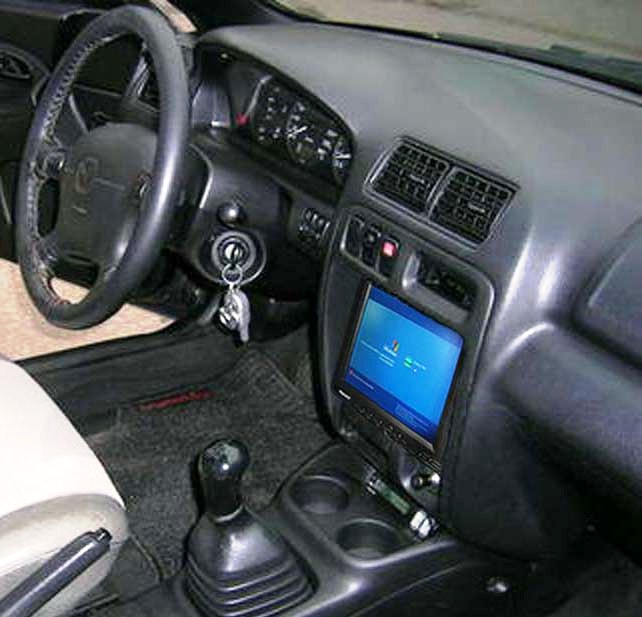

Примерно так у меня выглядит салон:
http://pccar.ru/attachment.php?attac...1&d=1196453513 http://pccar.ru/attachment.php?attac...1&d=1196453513 Сначала хотел утопить панельку управления отопитенем внутрь торпедо на сколько возможно и сделать выезжающий механизм для монитора, а управление отопителем подключить к компу, чтобы когда комп работает он управлял климатом, т.к. монитор разложен и скрывает панель управления отопителем. http://pccar.ru/attachment.php?attac...1&d=1196453513 Когда комп не включен, монитор сложен внутрь торпедо, панель управления отопителем на виду и можно управлять вручную (вроде как аварийный способ). Но пока останавлюсь на стационарном закреплении монитора, а куда девать панель управления отопителем хрен знает.. может вниз |
а что за три кнопки в самом верху? ..... аварийка?... а что еще?... справа от них на сколько я понял просто часы..
короче, я бы сделал так, несколько геморойный вариант но он стоит того... сверху вниз: монитор (вместо трех кнопок и отопителя) ниже отопитель (вместо магнитолы) ниже три кнопки если они важны, (вместо прикуривателя). Размер моника очень советую 8"(8,4") 800*600, а вот войдет или нет это уже надо мерить по месту. |
Вложений: 2
Кнопки: аварийка, подогрев заднего стекла, заглушка. Можно переместить куда угодно. Вопщем то я думал сделать так как ты предлагаешь, но уж очень заманчива идея вставить вместо часов экранчик парковочного радара
http://pccar.ru/attachment.php?attac...1&d=1196466012 или http://pccar.ru/attachment.php?attac...1&d=1196466012 Патамушта сделать чтобы карписи был еще и парктроником как я понимаю пока не реально :dntknw: (по крайней мере чтобы он работал не хуже чем серийные варианты) |
Корпус - Жесть! (во всех смыслах)
Место для компа очень заманчивое. Так держать! По монитору MCF1 тебе дело говорит :) |
Молодец. Основательно подошёл. Я тоже люблю инсталляции без "соплей", чтоб всё было максимально функционально, надёжно и красиво. Зачёт :bye:
|
Цитата:
|
Продолжим
Вложений: 8

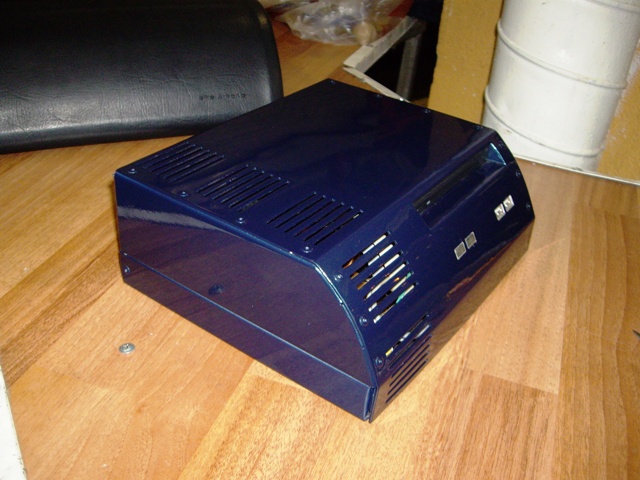

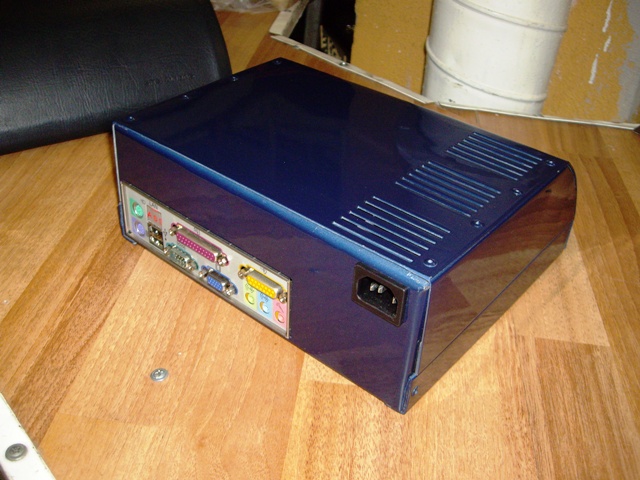

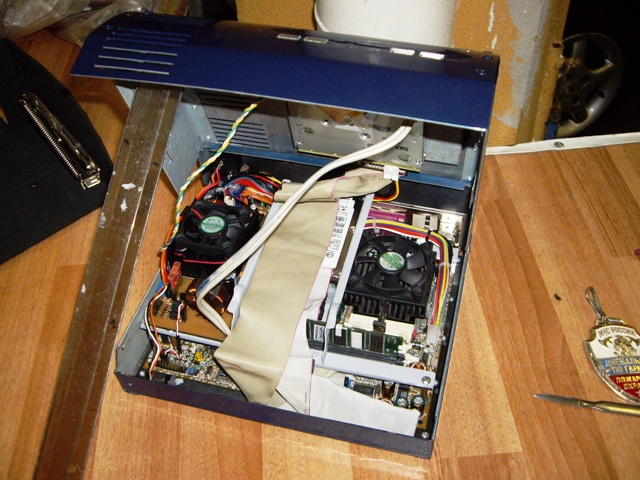

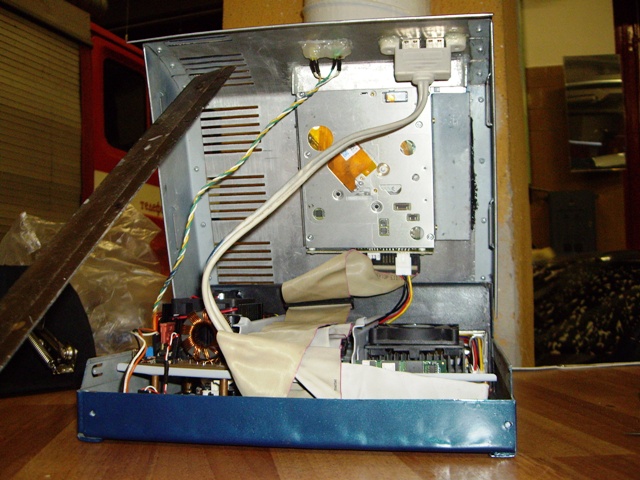

Корпус после покраски:

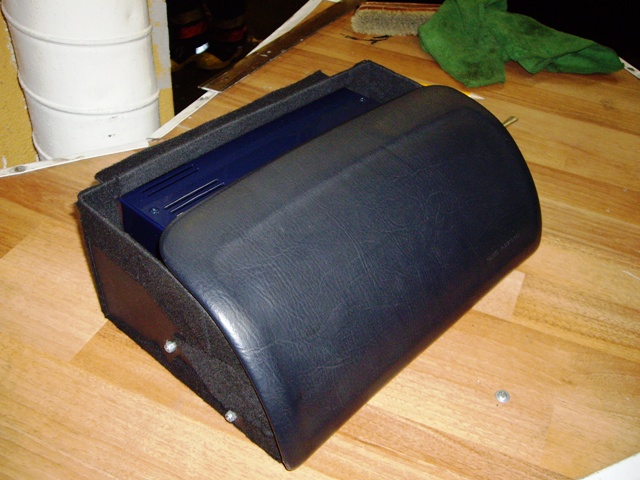

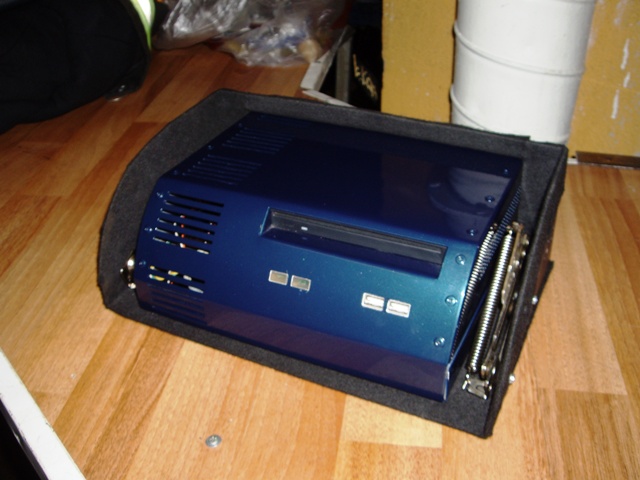

http://pccar.ru/attachment.php?attac...1&d=1196599410 http://pccar.ru/attachment.php?attac...1&d=1196599410 http://pccar.ru/attachment.php?attac...1&d=1196599410 http://pccar.ru/attachment.php?attac...1&d=1196599410 http://pccar.ru/attachment.php?attac...1&d=1196599410 Корпус "бардачка" облепил самоклеящейся тканью для устранения скрипов http://pccar.ru/attachment.php?attac...1&d=1196599717 http://pccar.ru/attachment.php?attac...1&d=1196599717 http://pccar.ru/attachment.php?attac...1&d=1196599717 |
Отличный корпус!!! Отличная работа!!!
вот тока газового аммо не хватает на крышку, заместа палочки:smile1: |
Цитата:
а на этой фотке значек "МЧС РОССИЯ" очень в тему http://forum.mp3car.ru/attachment.ph...1&d=1196599717 |
А почему на бардачке написано Airbag? Куда подушка делась? :)
Да, виноват, сначала прочитал конец. |
Цитата:
по парктронику Hamster дело говорит, если уж ставить его то совместно с камерой, хотя мне одной камеры без парктроников за глаза |
Вложений: 2

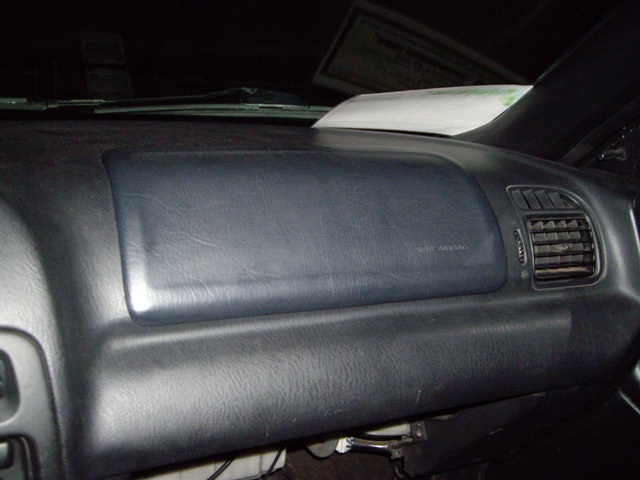

А вот и подушка :derisive:

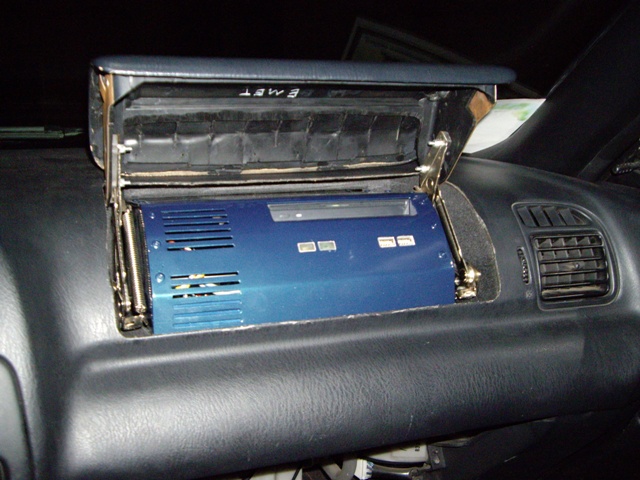

Пробная установка http://pccar.ru/attachment.php?attac...1&d=1196784905 http://pccar.ru/attachment.php?attac...1&d=1196784905 Ну вот! Крышка закрывается просто идеально, никаких зазоров, все не нарадуюсь :happy: . Пружину со второй петли снял, уж очень они тугие. Теперь надо чем нибуть крышку изнутри облепить и покрасить боковые усилители, а то пока они валялись на балконе заржаветь успели, наверно плохо смыл кислоту для снятия старой краски (тоже вырезаны сами знаете из чего :whistle: ). Еще можно сделать привод на моторчике, кнопку нажал крышка открылась :rolleyes2: |
супер! отлично получилось!
|
Еклмн! Как родное:)
Вроде все фотки просмотрел - а сама машина тоже голубой металлик? |
Вложений: 1
Цвет машинки темно-синий, но предыдущий владелец меня немножко на..бал и через полгода примерно начал отслаиваться лак по всей машине... ну и я пару царапин посадил. Теперь коплю на перекраску. А корпус покрасил пробой будущего цвета моей машинки: простенький хамелеончик, цвет синие-фиолетово-зеленоватый
|
Купил концентратор D-Link DUB-104.
http://www.dlink.ru/base/picz/DUB-104_.jpg Провод оказался длиной 5 см!!! :huh2: зараза. Вот я думаю через удлиннитель подключить или лучьше перепаять провод? |
Цитата:
Подключай через удлинитель и не парься!У меня такой же стоит и пашет как "ёжик": ВТ,модем Sky и флешка и моник без доп.питания:whistle: Удачи:pleasantry: |
От крышки аирбэга было слишком много отпилено что бы она закрывалась и не упиралась в комп, поэтому её пришлось усилить металлом:
http://dantalian_carpc.xaker.ru/09-12-07_2013-m.jpg http://dantalian_carpc.xaker.ru/09-12-07_2008-m.jpg http://dantalian_carpc.xaker.ru/09-12-07_2029-m.jpg http://dantalian_carpc.xaker.ru/09-12-07_2338-m.jpg http://dantalian_carpc.xaker.ru/09-12-07_2336-m.jpg http://dantalian_carpc.xaker.ru/09-12-07_2335-m.jpg http://dantalian_carpc.xaker.ru/09-12-07_2010-m.jpg |
Не знаю нужно ли ставить внешний предохранитель на провод питания компа. :dntknw: Плюс и минус протянуты от аккума. Монитор подключен напрямую к аккуму, не через БП SL. Впринципе на БП SL есть предохранитель на 10 А, а монитор остался без предохранителя. Подключать его к БП чтото не хочется, зачем напрягать БП если и так все работает нормально. Вопщем чета я завис :be:
|
Имхо предохранитель нужен, а лучше всего поставить на "прямой" плюс недалеко от аккумулятора. Я себе 30А на 12В автомат поставил, очень удобно, сразу всех нештатных потребителей можно отключить. :big:
|
Цитата:
Был у меня случай когда гайка от гриля отвалилась и прямо на контакты выключателя. Задымилось все. Думаю что рекорд по удалению компа из машины я в тот день побил.... |
Цитата:
|
Стоп!
Т.е. Провод от аккума до БП остался незащищен! И если он где-то перетирается и коротит на корпус, то сохранность твоей машины зависит только от скорости прибытия на место твоих коллег :) Предохранители не электронику защищают, а машину от пожара. Если сгорел монитор - фигня можно починить, а вот если даже возгорания не произошло, то аккум ты себе легко убъешь - и даже уехать не сможешь. У меня был случай - 3 предохранителя спалил - оказалось К.З. на корпус - от головки торцевой, которая по багажнику каталась (у меня там комп) и от того, что просто плюсовой зачищен был фанатично - из колодки жила торчала. Не будь предохранителей, пока бы нашел что да где - как минимум аккуму ту-ту. |
Ну провод у меня уложен в гофру и перетрется врятли, но чем Гейтс не шутит, поставлю автомат на плюс, вопрос на сколько ампер все еще открыт
|
Как сколько? Макс потребление + 10-20%... и округляешь в большую сторону
|
А как мне определить максимальное потребление? Амперметром? У моего предел 20 А
|
Ну хотя бы калькулятором... Тут на форуме несколько болтаются.
Грубо можно взять так - БП SL - 200вт - 15 А Моник - 5А Внешний БП (питание хаба) -3 А 20 - 25 А будет достаточно. Единственное - о каком автомате идет речь - надеюсь не о том, который на 220В ? А насчет гофры и провода - это ГУД! Но могет ведь такое быть - провод от вибрации вылетает из колодки и касается корпуса, от искры приваривается и вуаля........ |
Цитата:
|
тем более :)
|
Примерно месяц назад заехал под зад Митсубиси Паджеро.. Не учел погодных условий.. (ночью подморозило) буквально полметра не хватило для торможения, да и не ожидал я что в 23:30 на МКАДе возможно торможение всего потока до нуля. :dry2:
|
повезло.. что комп работал.. :big:
мне вот зимой китаевод на чери тиго в зад въехал. тоже не учел погодных условий, или китайский абс, или хрен знает че он там творил. а я на светофоре стоял, стрелку ждал, да музыку с карпутера слушал.. а после удара все питание из клеммника вылетело и комп отрубился моментально.. правда системник лежал в багажнике на полу ничем не прикрепленный (ведь нет ничего более постоянного че временное :big: ) вот и поехал он.. вместе с проводами из клеммника. но предохранитель на проводе возле акб стоит. |
