Штатный монитор LB070WV1 TD-04 нужна помощь


Народ, решил разобрать штатный монитор на своем Ситроене С5 Х7 с головой Нарман NG4 (она же ставится еще на пежо, бмв, ауди и мерседес). В итоге внутри обнаружил LG LB070WV1 TD-04 c разрешением 800*480 и судя по спецификации с интерфейсом Parallel RGB. Если ли варианты его прицепить по vga или hdmi. Или просто к AV RCA ( конвертер HDMI > AV )

Хочу сделать подмену изображения для выводи нави с андроид свистка. Или, например, наоборот заменить монитор на новый и подключить к нему видеосигнал с магнитолы...

Фото внутренностей (кликабельно):
https://pp.vk.me/c622521/v622521458/...5VftpLDS48.jpg
https://pp.vk.me/c622521/v622521458/...1e4i2DRjBU.jpg
https://pp.vk.me/c622521/v622521458/...fvn3hQbN8c.jpg

Зачем?
Увы, нет. Матрицы от ЛыЖ (по крайней мере серия VW) страдают нежеланием переваривать синхросигналы от контроллеров, к которым мы все привыкли. Недаром они имеют настолько нестандартные интерфейсы, что даже китайцы не стали изобретать переходники. К тому же Ваше сокровище имеет еще и CCFL подсветку. Выход Вы уже сами обрисовали:
Все бы ничего, но есть еще парочка "НО":
1) думаю, данная матрица не просто так там установлена. Она имеет весьма неординарные допустимые эксплуатационные температуры от -30 до +85С (для сравнения обычные планшетные матрицы от -20 до +70С, и то при -20 они спят на ходу). А также какой то встроенный термодатчик для какой то дальнейшей подстройки (чего - не знаю, но ведь стоит же...).
2) размеры видимой области немного странноваты - где то 153*90мм. Они не подходят ни под 7" 16:9 (TN 800*480 и 1024*600), ни под 7" 16:10 (IPS 1280*800). Они где то стоят середнячком (потому, что реально у матрицы соотношение 15:9) . Хотя, как вариант, почти такие же размеры имеют 7" IPS матрицы с разрешением 1024*600.

вообще-то нет особых проблем parallel RGB сконвертить в HDMI и вывести на внешний монитор. Такие проекты люди делали. В середине темы "Открытая прошивка" есть про них упоминание

Ну китайцы, а точнее немцы, сделали переходник, но не для самой матрицы, а для дисплея в целом. VL2-C5 называется. И что-то мне думается не стоит изобретать велосипед в таком случае.

Я это уже прочувствовал пытаясь найти подходящие емкостное стекло...

Полистал тему и, честно говоря, ничего по этой теме не нашел...

han2001 делал parallel RGB->HDMI на микросхеме TFP410

Я то по-старинке, все манипуляции на уровне матрицы, а тут целый адаптер... Ну а если стоимость проекта в 14 круб не вызывает шока - дык какие проблемы?

Правильно было бы сказать HDMI->parallel RGB. Все описано тут , самый первый пост как раз ваш случай, изучайте в архиве все изложено. Правда родную плату так же придется оставить из-за инвертора либо искать подходящий инвертор для запитки ламп подсвета. А чем вас не устраивают такие контроллеры , правда вопрос с инвертором так же остается, но можно попробовать запитать парой таких инверторов , к тому же под этот контроллер есть отличная ветка многоуважаемого ancc. Вообщем изучайте темы и думайте по какому пути вам пойти.

Спасибо буду изучать. А вопрос с питанием не особо актуален, т.к. родная плата останется на месте, я хочу сделать режим переключения с родного сигнала из магнитолы на внешний.
И если с задачей перевода HDMI в parallel RGB справится контроллер, тогда я даже заморачиваться не стану, в нем подключение камеры заднего хода автоматическое есть судя по описанию. Закажу его тогда и буду пробовать.

если вы хотите сделать переключение штатный сигнал/андроид, то насколько я понимаю, вам штатный сигнал который идет на панель надо конвертить в HDMI, и далее HDMI коммутатор и в плату нового монитора.

Я не совсем понял, вы хотите матрицу оставить или заменить на другую с более высоким разрешением?

Замена это в идеальном случае, но почитав темы про контроллеры, решил что просто сделаю подмену сигнала на матрицу. Просто переключение разъема матрицы либо на контроллер+андроид, либо на родную плату. Надеюсь на горячую это можно делать.

Мое дело написать:
Я пробовал и просто поделился результатами. Не прокатило. Не верите - заказывайте...

А какую конкретно модель вы пробовали?

LB070WV6
Вот даже переходник до сих пор валяется
Вложение 37071
Да дело даже и не в этом. Китайцы перед продажей прошивают контроллер. Они там и не заморачиваются - просто спрашивают тип дисплея, берут бинарник для названной матрицы и шьют. Поскольку шлейф и распиновка этих лыжных матрасов никак не совпадает с этим контроллером, то и бинарников у них таких нет. Чтобы не цацкаться с клиентом, просто говорят, что контроллер не поддерживает такую матрицу. Я пробовал контроллер под AT070TN9x - не получилось, так, какое то жалкое подобие синхронизации. Но изображение прослеживается. Я думаю дело только в таймингах у разных матриц. Прошивалки у меня нет, а то может где то можно было бы и покопаться.

я правильно понимаю - это экран от Archos 70 Internet Tablet?

он самый. Он даже в китайщине зовется именно для этого применения и больше никуда. Не мудрено, что и контроллеров под него не делают.
LB070WV1 думаю, не далеко ушел от него по таймингам. Нет, они конечно больше схожи с AT070TN90, по крайней мере по периодам, а вот по длительности и фронтам синхроимпульсов... Довольно сильно разнятся. И это только по параметрам самих матриц, а что именно шьют в контроллер - вообще х.з.
Можете глянуть. С WV1 такая же ситуация, как и с WV6. Никакого намека на самодеятельное применение. Я же говорю: лыжные матрасы - странные изделия...

глупости говорите, распиновка тут не причем. На RTD нельзя настолько менять распиновку, нет аппаратных возможностей у процессора.

Обычно на каждую матрицу нужна своя прошивка, все данные берутся из даташита. Если будут параметры неверные изображения не будет или будут разные другие артефакты.

Подмену тоже можно сделать, но надо коммутировать 48 входных сигналов на 24 выходных ( и это только данные по цветам, еще синхра и куча всего), причем это частота довольно большая + при переходе с одного источника на другой нужно корректно одни сигналы снять, потом другие в правильной последовательности подать. Задача только на ПЛМ корректно решается. Это довольно мало кто умеет.

спасибо, за разъяснения... буду еще читать, вникать... но одном глазом посматривать в сторону VL2-C5

Давайте сверимся:
Ну извиняйте, что сказал то же самое, только более развернуто...
Ну а теперь что касаемо

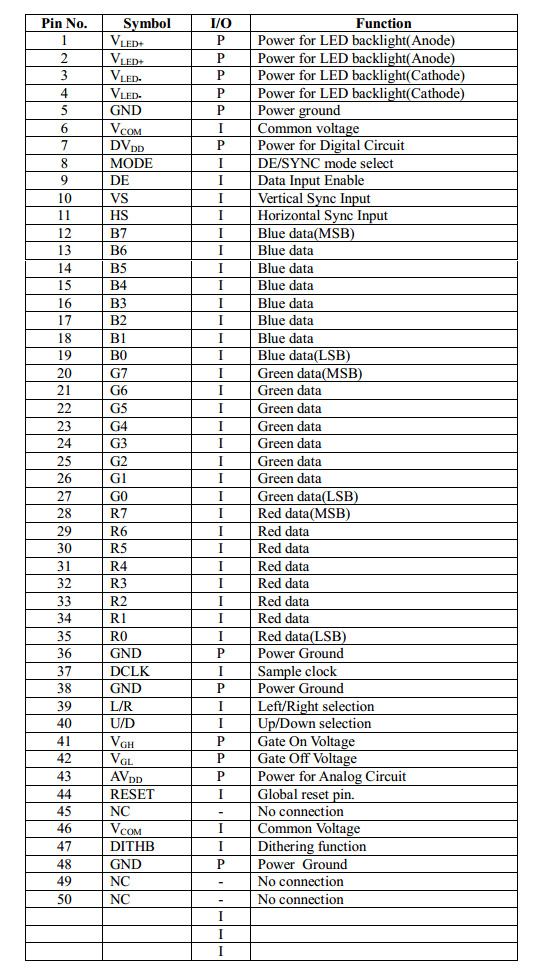

Во-первых никто про смену распиновки кажется не вел речь. А во-вторых, раз Вы утверждаете, что она ни при чем... Мммм... Давайте уж определимся, если Вы считаете это глупостью. Итак, классический контроллер PCB800099 (как раз тот, на который тут прозвучали ссылки) имеет на выходе FPC 50пин со следующей распиновкой:
Вложение 37078
Естественно она не меняется никак.

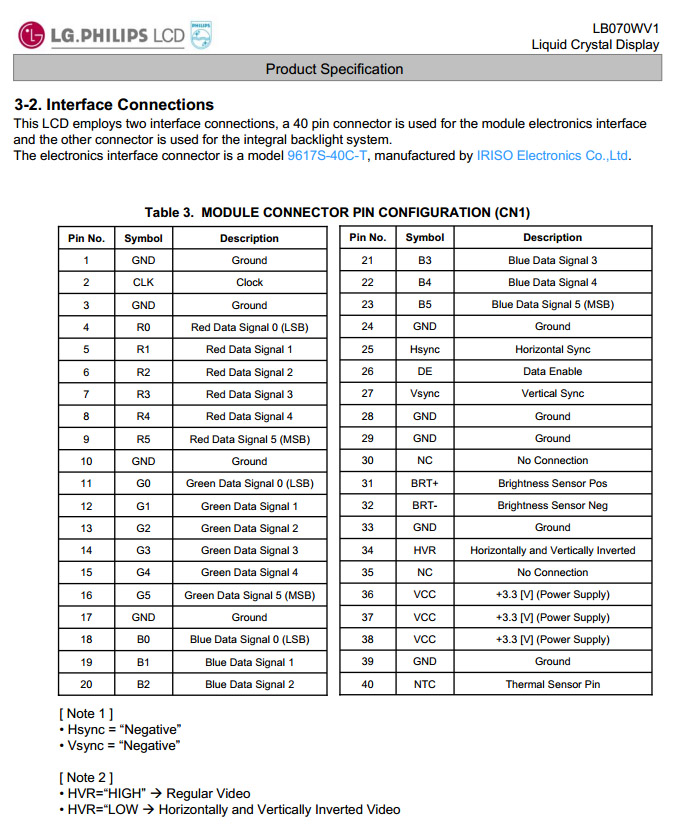

И тут мы пристаем к продавцу с просьбой "сделать" контроллер мало того под 40 пиновую матрицу, да еще и с такой распиновкой
Вложение 37079
Тут шлейф не сдвинешь, чтобы как то "сошлось"...
В лучшем случае он ответит, что контроллер не поддерживает эту матрицу, а в худшем - вообще не ответит...
Где здесь глупость?
Да, я утверждаю, что
И это не означает, что они такие бедные, что им негде взять эту прошивку, а просто они ее не держат. Какой смысл ее держать, если матрица никак не коннектится к контроллеру?

... Прежде, чем обвинить кого то в глупости, хотя бы вчитайтесь...

Похоже, у Вас и впрямь нет никаких вариантов кроме этого...
Хотя, есть один! Оставить штатный в покое и забыть, а для мультимедиа тулить другой монитор, мобильный.

Это не совсем так, программно можно выводы процессора переназначить и некоторые контакты в этой распиновке поменяют свой порядок.

Не знаю где вы смотрите, но есть куча стандартных переходных плат, которые те же самые продавцы продают)))
Вот лот с переходником 50-40 пин, в чем проблема?
http://www.ebay.com/itm/HDMI-VGA-2AV...item53f7b72dac

Зачем ее держать? Чтобы сделать прошивку под конкретную матрицу нужно полчаса (с тестами). Тут вопрос видимо в том, что такой матрицы у них нет и протестировать не получится, поэтому они не заморачиваются.

И очень часто те кто продают, они не имеют отношения к производству и программированию, поэтому для многих любой шаг сторону уже им не нужен. Нет никаких проблем присоединить любую матрицу к процессору, но тем кто торгует подобным ширпотребом на ебее, нет никакого резона заниматься нестандартными конфигурациями.

а где такие замечательные переходники можно прикупить?

Добавлю: ТОЛЬКО информационные, но никак не питательные.
Ну раз Вы его никогда в руках не держали, то поясню, "в чем проблема".
- разъем CN3 - 50 пин для подключения к контроллеру (это понятно)
- разъем CN2 - 40 пин для подключения матриц AT043TN24, AT050TN34 и им подобных с такой распиновкой
- разъем CN1 - 40 пин для подключения матриц EJ070NA01, EJ080NA04 и им подобных с такой распиновкой (они вообще LVDS)
Ни одна из матриц от ЛыЖ не совпадает с CN2 - железно! С CN1 и подавно... Проверено! И самое главное - этот переходник ОДИН ЕДИНСТВЕННЫЙ такой конфигурации, хоть и продается у всех подряд. Вот он действительно стандартный. У продавцов их действительно кучи, но никаких куч других стандартных переходных плат не существует, можете сообщить это тому, кто Вам такое сказал. А смотрю я все это в одной загадочной стране, юго-восточнее России которая...
Зачем ее делать, если есть база? Вот же скриншот из мануала по программированию этих контроллеров
Вложение 37083
Я о том же :big:. Причем я разговаривал не только с продавцами, а с инженерами - результат тот же...

Да только в Китае, на Таобао, больше нигде не встречал. Правда, покупал платы отдельно, разъемы отдельно, потом паял. Если Вам сильно нужно, могу выслать, у меня один комплект лежит, но ценник за пересылку сделает их "золотыми"...

поделитесь, пожалуйста, ссылкой или хотя бы названием того, что нужно в поиск объявлять

Ну даже если нет переходника готового, в чем проблема сделать его из двух переходников FPC50 и FPC40? Кроме того, я на алиэкспрессе видел переходники, которые на второй разъем на плате сверху ставятся, а на них сразу разъем под FPC40, но естественно я не вдавался в подробности под какую они матрицу, все-таки под LVDS скорей всего какой-то.

А уж если потратить немного времени и развести платку переходника и отдать в изготовление, то будет у вас почти заводской переходник, если не хотите из двух плат его сделать. Не понимаю в чем проблема? Если вы пытались завести какую-то матрицу на прошивке, которая для нее не подходит и она не завелась, то контроллер тут не причем, как и переходник.

А в эту базу как они попадают по вашему? )) Их кто-то сначала собрал и туда положил. База эта у меня есть и список поддерживаемых матриц там очень небольшой, только то, что широко используется.

Дык я выше даже фотку привел своего переходника. Толку то от него - матрица по таймингам другая, не завелась. Да черт с ней, пусть дальше валяется, можт кому на битый archos подгоню...
Я иногда использую PCB800116 вместо PCB800099 (на RTD2668) - на них помимо штыревого LVDS есть FPC40пин под LVDS, и 50пин - под TTL. Да и вообще навскидку контроллера под TTL 40пин что то вообще не припоминаю... Ну а в свете этой темы - тем паче...
Однозначно, и дело именно во временных параметрах прошивки. Я и не утверждал, что виновато железо, а всего лишь сказал, что раз нет готового железа, то и никто из продавцов и не будет делать ни самодельных адаптеров, ни прошивок.
Ну если посчитать, сколько аналогов у AT070TN90, то одного файла хватит окучить сотни других названий. Так же и с другими. А большие матрицы в основном стандартизованы гораздо лучше, чем мелкие - для них тоже много не требуется. Так что действительно список может быть и небольшим.

Всем привет!
Нашёл эту тему и понял, что это как раз та задача, которую мне необходимо решить.
Итак, имеем практически такую же матрицу- LA070WV4SD03:

http://postimg.org/image/roydxdd31/32851551/

http://postimg.org/image/r70ix7jap/e162cb78/

Условие задачи: PCB800099 необходимо подключить не к самой матрице, а к контроллеру (верхний стальной разъём). У него 10 пинов, но задействовано восемь. По всем данным туда приходит LVDS. Задача усложняется тем, что неизвестно куда какие LVDS сигналы приходят. Достоверно можно определить только пары сигналов и их полюсовку. Итого 4 пары нужно правильно распределить по своим местам. (Хотя с большой долей вероятности, посмотрев даташит на MAX9244, можно выбрать по-крайней мере исходный вариант).
И нужна прошивка для RTD2660.
Тоже самое нужно было и топикастеру. Самое интересное, что при внешнем различии у нас по-сути всё одинаковое. Насколько я рассмотрел его фото микросхема, на которую приходит LVDS и процессор одни и те же (MAX9244 и MB90F947A). Производитель экрана - CONTINENTAL для PSA.
Буду рад любой помощи!

Ну вот Вы сами на свой вопрос уже частично ответили. Матрица 6-битная. Значит всего 4 пары LVDS: Rxin0 (+/-), Rxin1 (+/-), Rxin2 (+/-) и RxClkIn (+/-). На распиновке MAX9244 все они читаемы.
Если речь о "народном", то все таки для RTD2660H. Как ни странно, я отыскал такую в китайских дебрях (хоть я и не представляю, под какие матрицы она делалась, ну и конечно же не проверял по той же причине - я не знаю таких матриц)...
Вложение 40074

Leobor, спасибо!
