Хочу поделится простым способом как я сделал 800x480 на своей Intel D510 с моником Lilliput 889gl (у меня бескорпусной 8SKD-80NP/C/T) прочитав этот старый пост...

Собственно использую всё тот же "магический" DTD код, "подшаманил" слегка файлик "modelines.txt" для DTDCalculator.

Выглядит всё так. Выбираем последнюю строчку из файла "modelines.txt" для DTDCalculator:
http://dl.dropbox.com/u/27657611/Pho...00x480p_01.png

DTDCalculator сам создал DTD строку:
http://dl.dropbox.com/u/27657611/Pho...00x480p_02.png

Ну, и далее просто делаем "Registry Hack", и перезагружаемся:
http://dl.dropbox.com/u/27657611/Pho...00x480p_03.png
Пробовал на трёх разных компах с Интеловским чипсетом: работает ;:tease:
По идее, всё должно заработать после перезагрузки, ну может в св-вах дисплея ещё только 800x480 выбрать, и всё.

Камрады, поставил Intel GMA 3600 Series драйвер на плату dn2800mt, в реестре нет DTD секции. Как быть? Куда гуглить? DTDCalculater не видит записи :(

Возможно поможет: скачать стандартные драйвера с Intel (многофайловый, не одним exe), в файле .inf найти HKR,, TotalDTDCount, %REG_DWORD%, 0 , заменить 0 на 1-4 (кол-во различных DTD профилей), установить драйвера.
Подробнее - см здесь: http://ru.intel.com/business/communi...&showentry=811

Попутно сообщу, что методом подбора удалось заставить работать родной монитор Acura MDX 2010-2012 в 800х480 с Intel GMA 3150, используя ТОЛЬКО DTDСalculator. Изображение вписано практически идеально, снизу пропадают несколько пикселей, но может это просто рамка закрывает. PS и прочие танцы с бубнами не понадобились.

Чипсет: Intel D525
Матрица: родная Acura MDX 2010-2012
Видеокарта: INTEL GMA 3150

Тайминги на скриншоте:

Всем, привет!
Помогите разобраться с проблемой.
Собираю carpc. Купил лилипут FA1012-NP , железо на чипсете Intel H61
Не могу разобраться с разрешением у моника: по докам 1024х600. из предложенных интелом, данного небыло. Было много других вариантов, 800х600(минимально), 1024х768, 1280х600 .... и т.д. до 1920х1080(по докам - поддерживается)
При любом разрешении, изображение не вписывается в экран - выходит за границы экрана. Удается вписать картинку путем масштабирования, но тогда она располагается не на весь экран (небольшие отступы со всех сторон) и ухудшается качество изображения.
Как подружить комп с моником? Выручайте ;)

2 rosi
Когда я "боролся" с нестандартным разрешением монитора и интеловским чипсетом со встроенным видео, сделал следующее: подключил монитор к компу с видеокартой на Nvidia, и настроив нужное мне разрешение с помощью Nvidia control pahel, считал значения DTDСalculator'ом. Затем переключив монитор обратно, запустив DTDСalculator, записал найденое в реестр. Процедура заняла минут десять с хождениями и переключениями монитора. Процедура работы с DTDСalculator'ом описана выше ;)

Спасибо за совет.
Все попробовал, но чего-то не понял я в этих программах. В общем, пока ничего у меня не получилось. Разрешение, нужное мне, создал, в настройках оно появилось, только вот все равно оно не лезет в экран. Буду разбираться дальше.

я на 7ку поставил ХР дрова, у них в ini файле прописал 800х480 и вуаля) Правда в тотал командоре тупит бегунок, а так игры идут и изображение отличное!

Привет всем! Собираю комп в машину, почти всё уже купил.
Монитор покупал в Митино на радиорынке LCD BB7.0" 800x480 с VGA+AV, производитель INNOLUX, ЖК-дисплей AT070TN83.
Материнская плата GIGABYTE GA-H61N-D2V, S1155, iH61, mini-ITX.
Процессор Intel Celeron G460 OEM <1,80GHz, 1,5Mb, LGA1155 (Sandy Bridge)> встроенный графический контроллер.
Разрешение 800*480 выставил по совету Andycar заменив файл. После перезагрузки монитор запустился на разрешении 800*480*55Гц, но качество изображения плохое, не четкое, буквы рваные. Пробовал другие тайминги подставлять, подошли еще 800*480*64Гц, но качество изображения такое же смазанное.
При запуске на 800*600*60Гц качество изображения хорошее, буквы четкие и не рваные, но изображение немного сплюснутое по вертикали.
Монитор со входом VGA подключен к материнке через переходник DVI->VGA.
В чем проблема? Может неправильно подобраны тайминги монитора или частота, поэкспериментировать еще со значениями?

P.S. Windows 7 Ultim x64. При разрешении 800*480 не влазят окна настроек по вертикали и не получается нажать "ОК" или "Применить". С этим можно как-то бороться?

А может как раз в DVI->VGA проблема, как-то это связано с "нечёткостью"? :dntknw:Авто подстройка изображения через меню моника не помогает?
Когда входишь в меню моника, он должен писать, какое разрешение приходит? Что пишет?:unsure2:

Кстати, сейчас вспомнил, что у меня 800х480 тоже такая проблема бывает, если окно программы имеет фиксированный размер по вертикали. Пример - iCarDSConfig. Если это та проблема, то никак особо не поборешься, надо как-то менять размер окна в самой программе.

Если изображение сплюснуто, может, правда ещё поэкспериментровать на этой же частоте (60) с таймингами в DTDCalculator или "растянуть" его по вертикали на второй вкладке там же.:dntknw:

Комрады, требуется помощь.
произвожу апгрейд системы, установленной 3 года назад на базе ACER Power 2000 на Acura MDX 2007. Ранее все настройки для вывода картинки на штатный монитор делал согласно решения уважаемого slden в начале темы.
Сейчас не могу настроить вывод изображения.

Из оборудования имеем нетбук Asus EeePc 1025C

Процессор Intel Atom N2800 1,86ГГц
Чипсет: Intel NM10 Express
Видеоадаптер Intel GMA 3650
Microsoft Windows 7 Home Basic (x32)
А также штатный монитор Acura MDX

Собственно проблема
При попытке сделать всё по описанию топикстартера
в реестре через regedit не нахожу ни одного значения TotalDTDCount. Соответственно дальнейшие шаги сделать не могу.
Power Strip на стандартных драйверах также не даёт возможности выйти в дополнительные настройки

При попытке установить 15 kHz выскакивает ошибка -данная программа не предназначена для win7

При попытке установить драйвера (i945single2Honda800x468) просто чёрный экран.

В каком направлении двигаться дальше?

так много вариантов решения предложено, прямо не знаю с какого начать...
Как крайний вариант можно вместо семёрки поставить XP и попробовать , но хотелось бы оставить это решение на крайний случай.

Минорные ожидания, однако ... Intel, в погоне за HD разрешениями, банит во встроенной графике поддержку древних стандартов типа CGA. Во всяком случае, в GMA3150 это так. Не однозначно, но 99% за то, что с GMA 3600\3650 aka PowerVR sgx545 chipsets аналогично. Одну сотую на то, что средствами текущего драйвера чипсета (Intel Graphics and Media Control Panel) прокатит. При этом, для получения искомых параметров развертки (interlaced), может быть полезен прием, используемый для настройки Nvidia ION\ION2 - указывается 1\2 по вертикали от номинала. Т.е. для кастомного 800x480 в драйвере указывается 800x240.
Если удача отвернется, то только аппаратное решение, т.к. программных способов для этого чипсета нет или мне о них не известно

Всем привет. М.п GIGABYTE GA-H61N-D2V, S1155, iH61, mini-ITX и монитор Liliput 669 не работает по DVI/HDMI. После установки драйверов видео intel сигнал пропадает. Куда копать?

DN2800MT
Мучаюсь уже несколько дней. Результат: стабильное изображение но недолго.
Нашел даташит на матрицу. взял от туда данные для Powerstrip. подошли не совсем на 100%. Но за 5 минут настроек подогнал картинку.

Результат: стабильное изображение, но недолго. В CF постоянно мигает и периодически комп виснет.

Склоняюсь к тому что установленная резанная сборка винды глючит.

Заработал монитор: AT070TN84v.1 с контроллером HCR-N1 v1.1
материнка: D525MWV

тайминги:
32
800
840
968
1056
480
481
484
500
interlaced - no
-hsync -vsync

Народ помогите. Проблема аналогичная. Плата Intel D2700DC Видео Intel HD 3600. Пока читал тут узнал для чего нужен DTD калькулятор, но ни разу не пользовался, под данную видюху он не работает, нет ключей пишет. Поставить дрова по ссылкам выше не получается, ругается что не та система, хотя качал под эту (Win 7 32 бит). Монитор Lilliput 619GL (последней модификации как я понял с HDMI) подключен через HDMI. Часами сижу читаю, не могу понять ничего. Также есть другая трабла. Тач должен работать через HDMI кабель или нет? У меня не работает, подключил параллельно USB кабель, что идет на проводах с VGA - не определяется - может и не должен при таком подключении, но проверить не могу, нет VGA выхода на плате... Что мне делать, я опечален((( Ничерта не получается...
http://s017.radikal.ru/i407/1302/0f/19dec04a5e83.jpg
фото как выглядит в реале
http://s019.radikal.ru/i615/1302/62/00c8f46d3b58.jpg
скрин
http://s60.radikal.ru/i170/1302/3a/cd7dcce4a4bft.jpg
характеристики монитора

Вот кто подскажет что надо вписать в данные позиции? Я так понимаю это аналог координат на подобии как в DTD калькуляторе? Или я ошибаюсь?

Для того чтобы работал тач при HDMI-ном подключении, нужен специальный кабель. На стороне монитора HDMI разъем, на стороне системника HDMI и USB разъемы. Вот типа такого.
При HDMI-ном подключении USB разъем на VGA проводах работать не будет.
По разрешению не подскажу.
Off: Не понимаю! Зачем нужно 800х480 ? Большинство виндовых окошек не влезает по высоте. 800х600 смотрится вполне адекватно и ставится без проблем.

Off: Не понимаю! Зачем нужно 800х480 ? Большинство виндовых окошек не влезает по высоте. 800х600 смотрится вполне адекватно и ставится без проблем.[/QUOTE]

Да у меня при любом не влезает-))) на фото например стояло 800 на 600 в тот момент. Как мне победить чтобы влезало хотя бы на стандартных... вот основная задача. мне 800 на 600 вполне, если его проще добиться нормального. нежели на 480.

Спасибо за совет по кабелю!!!

Вообще странно - на фото все выглядит как квадратная матрица 800х600, хотя Lilliput 619GL по любому широкоформатный 800х480 :blink2:
Ну так не влезает интеловское окошко - ну бывают исключения... Со всем остальным при разрешении 800х600 проблем быть не должно.
Вот мои некоторые скриншоты с разными ОС и приложениями. Матрица AT080TN64 - физическое разрешение 800х480, установлено 800х600.

всем привет!
есть монь от asus eee pc 701 , подключен через lvds к матери intel dh61ag , есс-но загружал в биосе custom edid payload, который сграбил прямо на asus eee pc 701. так вот 800х480 работает и ни каких проблем, но его мало хотелось бы хотя бы 800х600 в режиме масштабирования. что можно сделать?
ПС. astray+ не хочет выставлять выше 800х480 да и тулза от интела для настройки графики не помогает.

Материнка DN2800MT. Разрешение 800х480 выставил. Но качество Г.... Края букв четкие, но пиксель на границе либо есть, либо нет совсем - третьего не дано. Буквы получаются резаные. Возможно надо с таймингами поиграть. Разрешение кстати можно поставить любое. Программа на основе введенных пользователем требований, генерирует драйвер. Прога родная интел здесь, там же и описание проги и установки.

Вот один скрин проги. (кстати многое для меня тут пока - загадка, что куда)
Вложение 30495

Может у кого есть уже опыт настройки? Поделитесь как тут что.

может поиграться с настройкой шрифта ClearType ?

У кого-нибудь получилось в нативе на prology 750t запустить разрешение 800x480? С многочисленными танцами со всем чем можно у меня конечно получилось, но вот изображение сползает как хочет. Если кто настроил - отзовитесь! )))

Наконец-то установил разрешение 800х480 под WES 7 на комплекте DN2800MT и 8" без корпусной моник с маркировкой JD080TN03 v 1.19*350. Моник подключен через HDMI (источник в мониторе выбран DVI).
При настройке столкнулся с двумя проблемами:
1. Определение правильной DTD строки.
Тут я угробил некоторое время на перебор различных вариантов в том числе и приведенных здесь. Но окончательное решение подсказал в своем посте aptm (за что ему огромное спасибо). На стационарном ПК у меня стоит карта Nvidia с HDMI, вот туда я подрубил вторым свой моник: "подключил монитор к компу с видеокартой на Nvidia, и настроив нужное мне разрешение с помощью Nvidia control pahel, считал значения DTDСalculator'ом. Затем переключив монитор обратно, запустив DTDСalculator, записал найденое в реестр." ((С) aptm.)
Мне кажется этот способ можно применить для любого моника.
2. Несмотря на то что правильная строка была записана в реестр с помощью DTDСalculator'а, нужное мне разрешение 800х480 упорно не желало появляться в списке доступных в панели управление Intel. Установлен драйвер для GMA3600 8.14.8.1091 для W7. Причем разрешения типа 832х624 или 1024х600 добавлялись без проблем. После долгих мучений установил PowerStrip и с его помощью установил разрешение 800х480. И что интересно, после этого куча доп разрешений в том числе и моё 800х480 стало доступно в Intel'вской панели управления. Далее снес PowerStrip и ВСЁ.
PS. DTD строка для моего моника: 66 0e 20 e0 30 e0 14 10 20 50 13 00 00 00 00 00 00 1c

объясните, пожалуйста, как "скачать значения DTDСalculator'ом" и как power strip`ом выставить разрешение. я что то туплю. В калькуляторе я не вижу никаких кнопок для получения значений из реестра, а пауэр стрип для выставления разрешеия запускает родное виндовое окно. ((( Туплю что-то.

iddqd1
Нее это мой косяк.Неправильно описал процесс.
Исправляюсь.
1. Подключаем настраиваемый моник к компу с Nvidia (у меня через HDMI)
2. запускаем панель управления Nvidia.
3.Клонируем раб.стол.

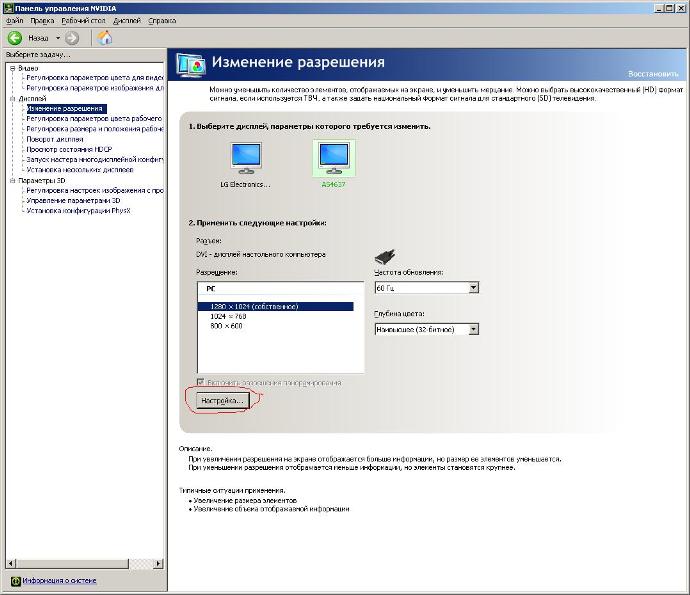

4.переходим в раздел изменения разрешения. см. скрин (сори скрины замыленные из-за нестандартного разрешения)
Вложение 31669

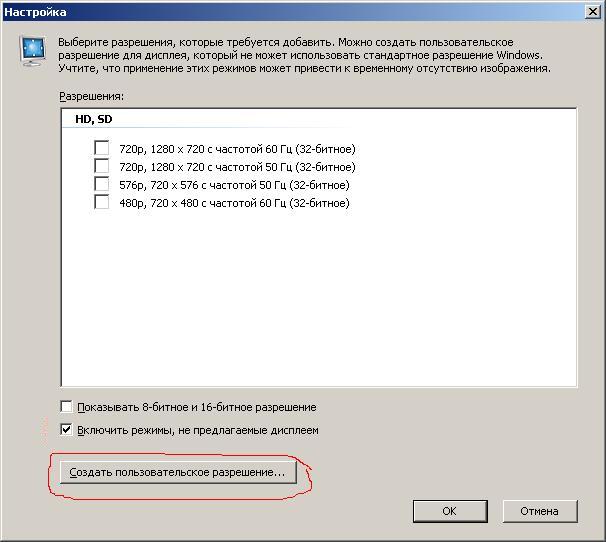

5. Выбираем нужный монитор и жмем: Настройка
6. А в окне настройки жмем: создать пользовательское разрешение
Вложение 31672

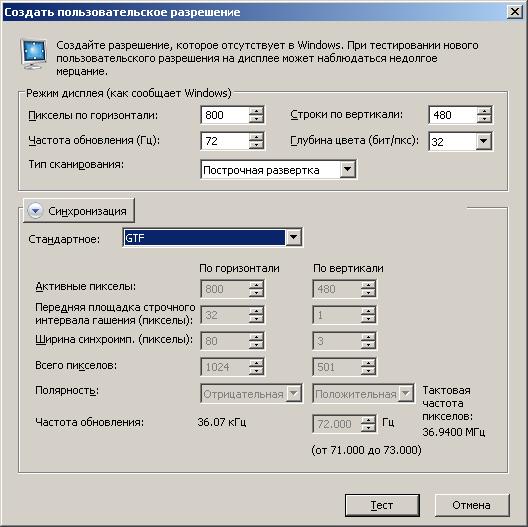

7. В появившемся окне вбиваем нужное разрешение, частоту обновления и глубину цвета. Затем выбираем метод синхронизации и жмем тест. Контролируем что получилось визуально и через OSD моника. При наступлении счастья фиксируем параметры для дальнейшего использования DTDCalc... Мне хорошо было с такими параметрами :smile2:
Вложение 31673
8. Затем переключаем монитор к родному компу и работаем с DTDСalculator'ом. Делаем правильную строку заносим в реестр.
9. У некоторых нужное разрешение сразу появлялось в панели управления Intel. Мне пришлось один раз выставить 800x480 PowerStrip'ом и только тогда разрешение 800х480 появилось панели Intel'а. Удачи в нелегкой борьбе.

ух. Спасибо за подробное описание.
Опишу свои проблемы:
Взял контроллер http://www.ebay.com/itm/HDMI-VGA-2AV...item3a802d139f на алиэкспресс. Китайцы обещались прошить под матрицу CLAA089NA0ACW от msi wind u90 с родным разрешением 1024x600.
Чип контроллера rtd2600h вроде бы (завтра посмотрю, на работе оставил).
Подключаю контроллер по вга к тому же ноуту, от которого оторвал матрицу - msi wind u90, atom n270, intel 945.
Так вот эта собака при установке монитора в режиме клон в 800х600 выдает нормальный фуллскрин, а в 1024х600 изображение сжато по вертикали и сверху\снизу черные полосы, естественно все интерполированное.
При выставлении основным монитором - вга выхода ноута в доступных режимах не отображается 1024х600.
Вот. Буду пытаться добавить режим. Пока правда что-то не особо понял каким образом это сделать.

Все, ребяты, помогайте.
Имеется ноутбук на gma950 (msi wind u90 на атоме).
Задача - добавить 1024х600 для монитора, подключаемого по vga. Как я только не извращался с dtd calculator, не появляются новые разрешения, хоть тресни.
А в powerStrip пользовательские разрешения недоступны.
ЗЫ. Нормальный драйвер интеловской утилитой тоже собрать не получается. Кастом 1024х600 отображается в инфо на мониторе как 800х600
Матрица родная - CLAA089NA0ACW но подключить я ее пытаюсь через vga. Проверяю выставившееся разрешение на отдельном обычном вга мониторе.
(((

китайцы обещали -- китайцы сделали (прошили под нужную Вам матрицу, иначе нормально 640х480 вообще бы не работало), но нативное разрешение 1024х600 они Вам не добавили, и соответственно, в этом режиме показывать не будет, чтобы Вы не делали, т.к. требуется перепрошивка...

PowerStrip Вам не поможет, т.к. чтобы не выдавала ваша видеокарта, но для монитора режима 1024х600 не существует, поэтому он скорее всего будет пытаться синхронизироваться на ближайший из VESA стандартных по таймингам, а именно, либо 1024х768, либо 800х600. Решение одно единственное -- считывание прошивки, добавление поддержки 1024х600 и прошивка измененной прошивки...

У меня похоже все еще хуже. Еще раз провел серию тестов: на любом внешнем мониторе изображение ужато по вертикали подобным образом:
http://us03.i.aliimg.com/ae_message/...22/450x450.jpg
http://us00.i.aliimg.com/ae_message/...90/450x450.jpg
В настройках стоит режим клонирования. При включении режима рассширенного рабочего стола - из настроек для внешнего монитора напрочь пропадает режим 1024х600 (ну нет у меня внешнего монитора с вга с таким разрешением :D ), а другие разрешения отображаются нормально.
Как бы так сделать, чтобы 1024х600 для внешнего монитора в режиме расширенного раб. стола добавить и проверить?

Я пока не встречал мониторов с поддержкой режима 1024х600, т.к. китайцы халявят и не только кривой EDID в контроллеры заливают, но и "забывают" в список поддерживаемых разрешений добавить натив 1024х600. Так что вариант либо подключать напрямую к матери через LVDS, либо править прошивку платы контроллера матрицы

а как поправить прошивку контроллера ноута, чтобы хотя бы на обычном внешнем мониторе 1024х600 нормально отображалось, а не ужатое по вертикали как на скрине выше?

по части корчевания БИОСов ноутбуков я не в теме, поэтому с подробностями помочь не смогу, но вопрос был задан общий, на который и ответ общий: сначала нужно разобраться, а потом поправить под свои задачи.
Судя по изменчивости ваших задач Вы пока не совсем разобрались в том, что от чего зависит, т.е. каковы необходимые условия для решения вашей задачи. В этой теме http://pccar.ru/showthread.php?t=19014, возможно есть часть, которая возможно окажется полезной для понимания необходимых условий получения натива.

Понял, спасибо.
Просто я пытаюсь пойти от простого, хотя не факт что делаю это правильно.
Мне кажется что сначала надо решить проблему с выводом на внешний монитор ужатого изображения, а потом заниматься правильным выводом через китайский контроллер.
Или я не прав и мне сразу следует заняться ковырянием китайского контроллера? Тогда не могли бы вы потыкать меня носом в тему о прошивке реалтек rtd2660H? На контроллере сзади написано: PCB800099 и 2av-1vga-1hdmi-ttl-50pin--lvds-acc (дословно).

Короткий апдейт.
Подключил монитор через контроллер к другому ноуту со свежей видяхой intel 4000, выставил custom resolution 1024х600. Осознал что по своей глупости добавлял раньше разрешение 8 бит, и оно не появлялось в списке. Поставил 16 и 32 бита. Разрешение появилось. Отображается правильно. Без черных полос сверху и снизу. Контроллер пишет что выставлено 1024х600. На вид - мне кажется что чуть замылено, но родной ноутбук не взял с соой - поэтому не могу сравнить с нативом по лвдс.
Теперь надо что-то придумать с msi wind на 945 чипсете.

Подскажите, пожалуйста, чем считать параметры, которые выставляют драйвера intel при установке пользовательских разрешений?
Сумел я заставить работать dtd calculator на ноутбуке. Нужно в инф файле до установки включить пользовательские разрешения. Теперь не могу подобрать нужные циферки. Контроллер без ddc (или edid, я их путаю) Списал edid с матрицы, подключив ее по lvds, подставил его в дтд калькулятор, на выходе получаю фигню и 800х600 в меню монитора. НО на интел 4000-то все работает и 1024х600 отображается, а там я просто создаю пользовательское 1024х600 без указания таймингов. тайминги он уже сам какие-то выдумывает. Как их посмотреть можно? дтд калк не видит их в реестре.
Про правку прошивок контроллера тоже интересно было бы услышать.

upd. Картинка с intel 4000
https://lh5.googleusercontent.com/-e...709_102434.jpg
Посмотрел тайминги с помощью powerstrip:
https://lh5.googleusercontent.com/-c...no/timings.png
Прописал их же на недобуке с gma945 в dtd calculator. На выходе - хрень в виде:
https://lh4.googleusercontent.com/-k...709_170937.jpg
Буквы все обезображены несовпадением разрешения итд.
За фотки извиняюсь, фоткал на тапок.

Куда копать? уже замучался весь. Хочу чтобы как на gma4000 было.

указанная Вами плата контроллера является универсальной, на нее могут распаивать RTD2660, но чаще RTD2662, подключаться и TTL- и LVDS-панели, соответственно, и прошивки при этом заливаются разные. Флэшку с прошивкой обычно используют W25X40, которую можно отпаять и считать простеньким самодельным программатором, например, от Postal2

Позвольте вас еще помучать тогда.
Во первых - спасибо за ссылку на ваш пост, она мне помогла заставить работать кастомные разрешения.

На микросхеме написано именно rtd2660H. Как выглядит флешка с прошивкой? В каком она корпусе? Завтра попробую взять лупу и прочитать маркировку на всех маленьких микрухах.
Скачанную прошивку чем разбирать потом и что туда лить?
И самое главное: несмотря на скрин с gma4000 где видно, что установлено 1024х600 и показывает нормально, вы считаете что необходимо поправить прошивку контроллера?
