Можно ли её запитать от питания планшета (которое вместо батареи)? Поменял в своем проэкте Digma на Nexus. Качество GPS стало заметно хромать. Вот и думаю:купить внешнюю антенну или начать курочить Digma на предмет керамической.

Да а почему бы и нет..., главное спаять еще инжектор питания http://mod-book.ru/forum/showthread.php?t=1662

Решил вернуть контроллер на место.
Чутка его переделал, по типу как Kisel39

-выпаял термодатчик и на его место впаял резистор на 10к. Теперь температуру батарейки кажет всегда +26
-еще перемычку по земле. Что бы напряжение шло не через контроллер, а параллельно ему. По умолчанию "+" прозванивается на выходе, а минус, нет

Теперь не будет слать ошибки в логи ядра...может еще положительно скажется на стабильность работы.

Вложение 35687 Вложение 35688
Вложение 35689 Вложение 35690

А перемычку зачем?

Что бы напряжение шло не через контроллер, а параллельно ему. По умолчанию "+" прозванивается на выходе, а минус, нет

БП на МК точно не сделаю, поэтому буду делать упрощенный вариант на реле, но проблема чем заменить эти реле:
1) 362.3787-01-Реле контроля напряжения
2) РЕГТАЙМЗ-12-1800 - Реле времени
Нахожусь не в РФ, купить на 12v.ru нет возможности совсем. Может кто знает именно из какого авто "достать" или из китая...Спасибо

Огромная просьба подробнее рассказать про БП.. Являюсь обладателем такой же короллы и тоже хочу сделать нечто подобное... БП очень заинтересовал!!! Или же если есть желание, то спаять такой же блок для продажи?!

Распаял разъем для подключения внешней активной gps антенны, что собрал ранее.
Пошел по стопам mcf1, +5в беру с разъема usb (зачистил шлейф и подпаялся) и подаю на центральную жилу коннектора RP-SMA-PR1, без всяких инжекторов..., потому как
Фоточки =)

Вложение 35743 Вложение 35744 Вложение 35745
Вложение 35746 Вложение 35747 Вложение 35748

Вот такие пироги.....не ожидал =)

На первой фотке замеры на просторной парковке, антенну вытащил в окно и бросил на крышу.
На второй замеры уже во дворе многоэтажек, антенну спрятал в салон под панелью(в недрах торпеды) ближе к лобовухе.
Вложение 35754 Вложение 35755

Привет. Можешь ответить на пару вопросов?

1) Что показывает индикатор батареи при таком подключении? У меня при такой схеме "восклицательный знак".
2) Если датчик температуры оставить (не менять на резистор), на что это может повлиять?

1. показывает 100% заряжено. напряжение подаю гдет 4.5-4.6в (диод понижает с 5.2в, поэтому точное значение зависит от нагрузки, на холостую кажет например 4.8)
без контроллера был восклицательный знак (!)

2. Много случаев у людей на форуме, что при отрицательной температуре контроллер не дает включить планшет. Этакая защита для акб предусмотрена.
Но у некоторых якобы все пучком и так. Заметил по фоткам, что контроллеры бывают разных ревизий...может это имеет значение.

Да спалил я свой контроллер.:sad2: Вчера д.р. отметил, а сегодня с больной головой взялся банки от контроллера откусывать - и коротнул. Ладно, акб от планшета была отключена. :smile2:

Так что подал 4,5В напрямую. Драйвер в ядре перепишем, чтобы не слал ошибки и говорил системе, что "батарея заряжена" или "работает от сети". Как-то так.

А ревизия контроллера у меня другая, как в зеркале отраженная.

хех, я вот сначала подал питание 4.2 в на контроллер по такому же принципу, система завелась, батарея 100 % заряд показывал, да потом, начитавшись советов на форуме выкинуть его, убрал контроллер.

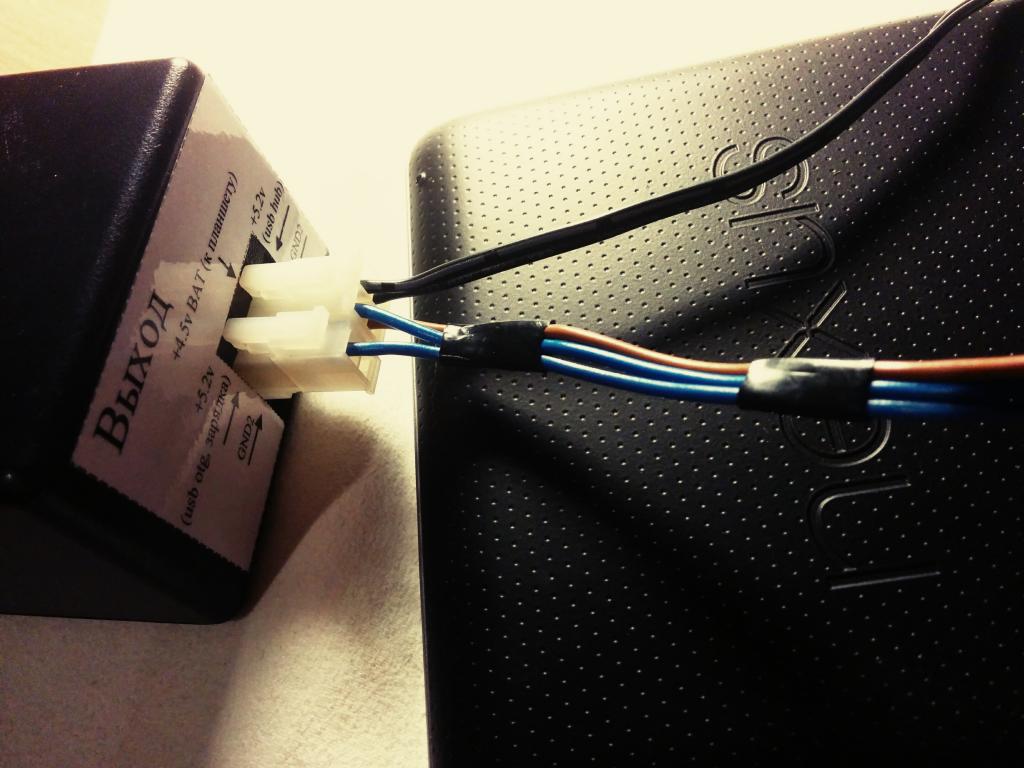

После примерки по месту, решил убрать лишнюю длинну проводов....управляющие 5.2в теперь не идут проводом в джек на юсб кабеле, а в планшет на шлейф юсб, откуда беру питание для gps.

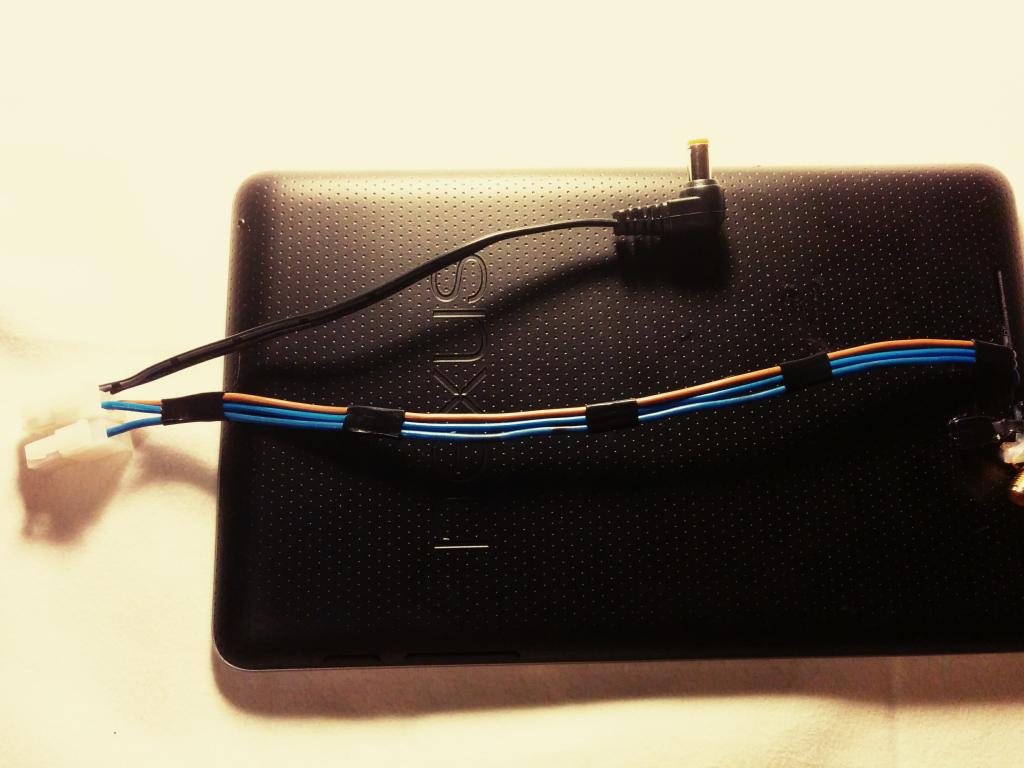

Длинну кабеля питания нексуса, gps антенны, питания хаба и юсб, почикал в два раза.
Вложение 35776 Вложение 35777

Продолжаем наводить красоту...

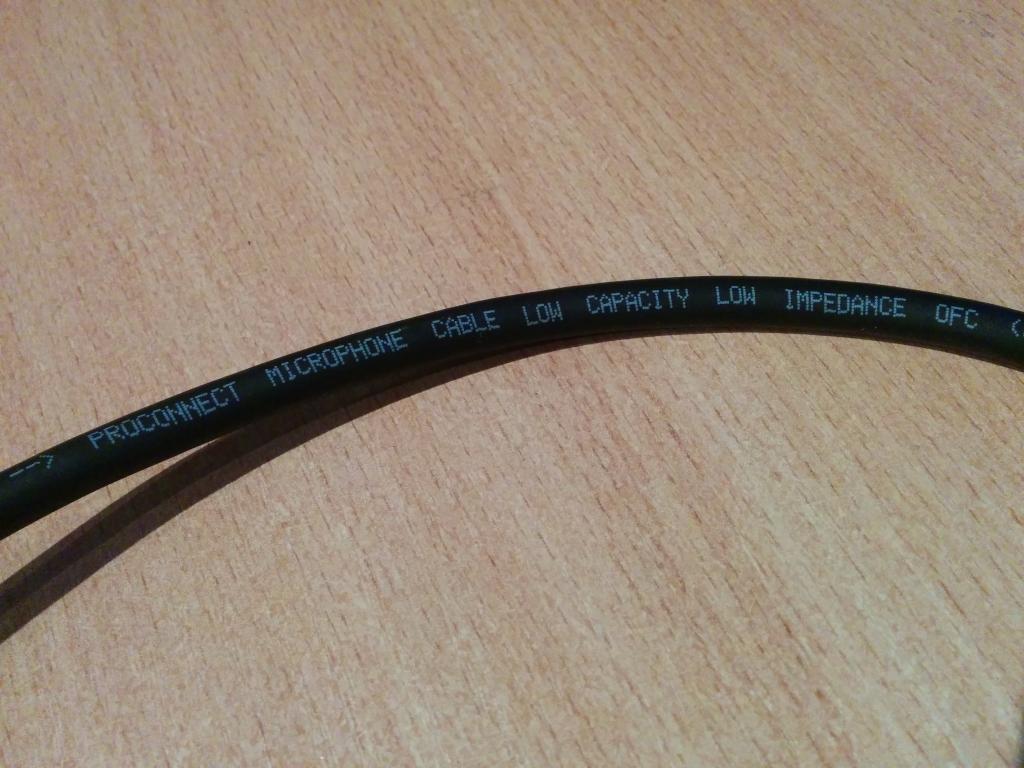

Решил переделать "межблочники", если можно их так назвать))), купил толстенный(6,8мм) микрофонный кабель proconnect в мягкой силиконовой изоляции, с хорошим экраном и мееедью.
Конечно по качеству конечно не какие нибудь там KLOTZ MC5000, Сanare L-2t2s и т.д...но во всяком случае лучше, чем стояли до этого...

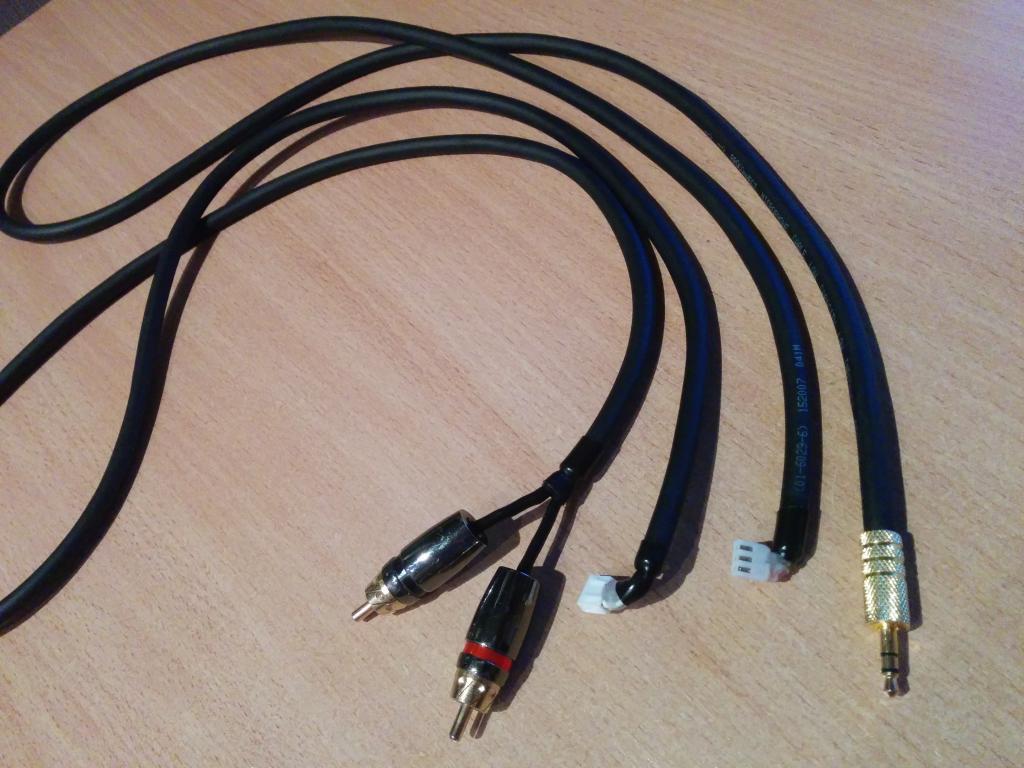

Ну и вот что получилось.

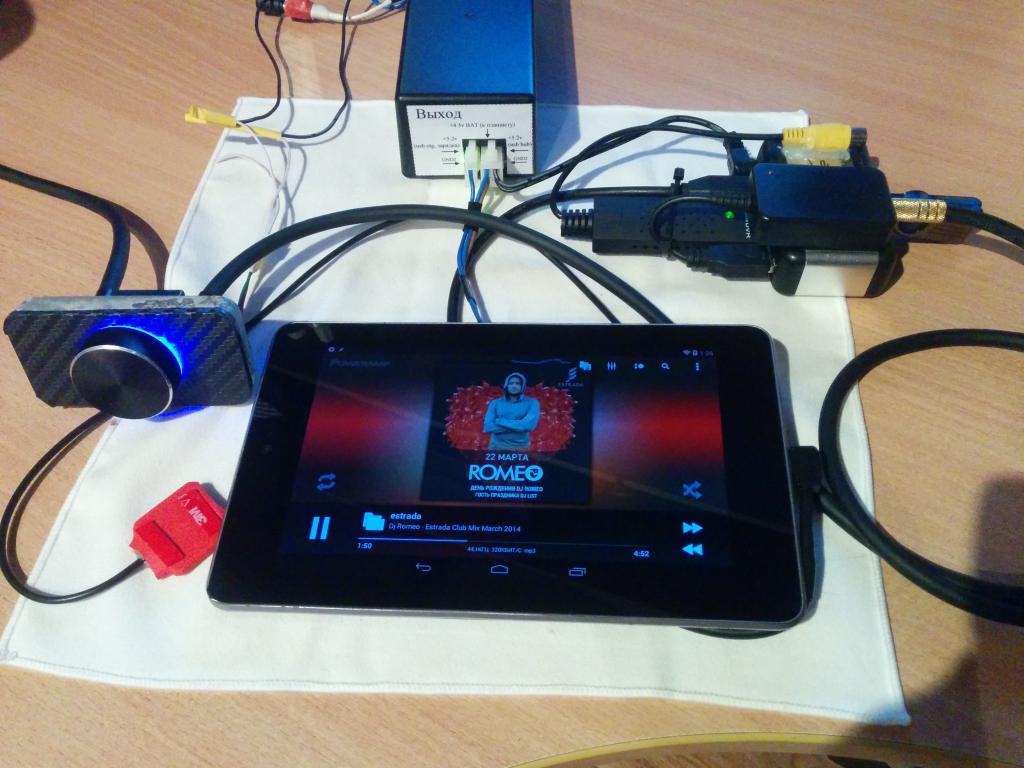

Наконец то все вроде готово, завтра пойдем ставить. :laugh2:

Вложение 35822 Вложение 35823 Вложение 35824
Вложение 35825 Вложение 35826 Вложение 35827

ПРОШИВКА, мать её!

На данный момент...свой выбор сделал пользу Kangarom V2 03/09/2014 (ПОКА ЕСТЬ ТОЛЬКО ДЛЯ WIFI версии.)

-за основу взяты многие фишки из ядра тимура(firm sleep, OTG charging, fastcharging, Full dac support, on boot, hot plug, volume control)
-Kitkat 4.4.2 (Purity Rom от 09.03.14)
-есть стороннее приложение Power Event Manager, с кучей настроек. Собственно в нем включаем Fixed Install и рулим сном через "зарядку"
-уже встроены модули для Easycap. Включаем нужные вам модули в файле /etc/init.d/80EASYCAP
-куча модулей для DVB стиков и всякой всячины уже лежат /system/lib/modules, нужно только включить их автозагузку.

Минусы...не без них. есть тут пару глюков связанных с usb драйвами. Но они оба решаемы.

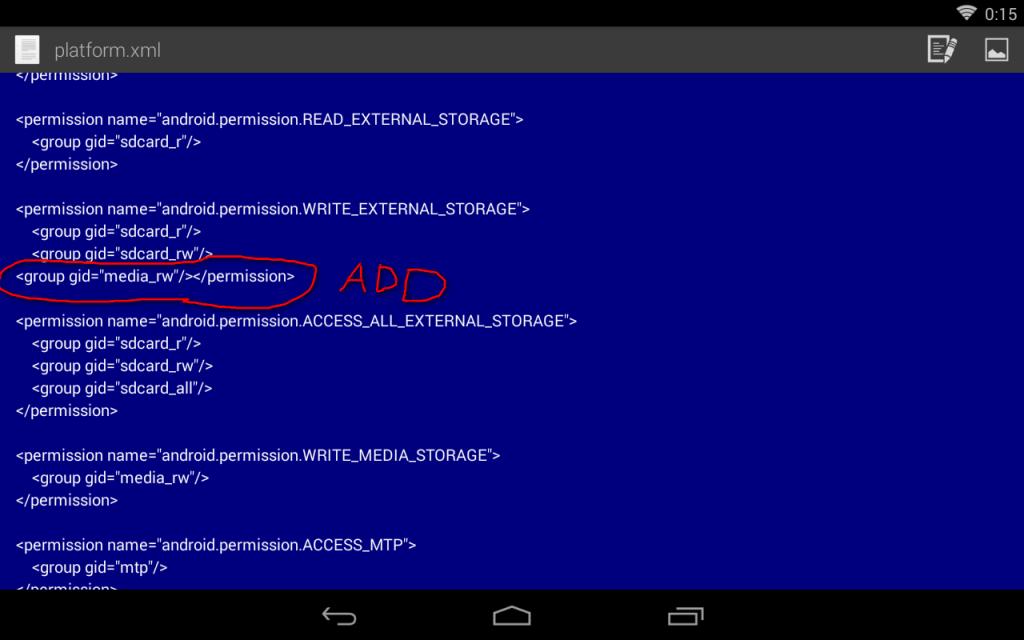

1. По умолчанию на всех киткатах нет прав на запись для юсб носителей. Решается в два клика утилитой из маркета или руками, отредактировав файл /etc/permissions/platform.xml
вот так
Вложение 35828

2. После ребута или холодного включения... флешка не монтируется автоматом. Нужно или её передернуть в хабе, или отправить планшет в сон по питанию(зарядка) и пробудить. Разово, до след. выключения.
Решение тут, не скажу что оно красивое, главное работает.

На киткатах более чем одну флешку средствами системы не подключить, если нужно больше, юзаем StickMount
На киткатах нет Tablet UI (планшетный интерфейс), его вырезали разработчики андройда.
Уже как пару месяцев не обновляется....Надеюсь автор найдет время обновить ее до новых билдов Purity Rom.

Установка
-делаем вайпы
-шьем kangaromV2.zip
-шьем гаппсы например 4-16_GApps_Minimal_4.4.2_signed.zip
-заргужаемся
-ставим Power Event Manager
-радуемся

P.S*****************************
Ребят, перед прошивкой на киткат убедитесь, что у вас свежий bootloader, последний на сегодня это 4.23, посмотреть версию можно зайдя в fastboot.
Иначе хапанете глюков. Да и для профилактики его лучше обновить всем остальным.

Так же перед прошивкой ОБЯЗАТЕЛЬНО нужно сделать фактори ресет в рекавери, а лучше зайти в Advansed Wipe, поставить галки Dalvik, Cache, Data, System, и сделать вайп. Тем самым форматнёте разделы и новая проша ляжет уже на чистенькое.

Рекавери ставьте twrp-2.7.0.0-grouper

ВСЕ НАЙДЕТЕ ЗДЕСЬ

Я извиняюсь, что у вас прикручено к ALPS и что-за разъёмы там? Тоже приобрёл, пока не устанавливал.

Уже был недавно подобный вопрос...разъемы обычные, 3.5 джек в звуковую, RCA- тюльпаны в усь.

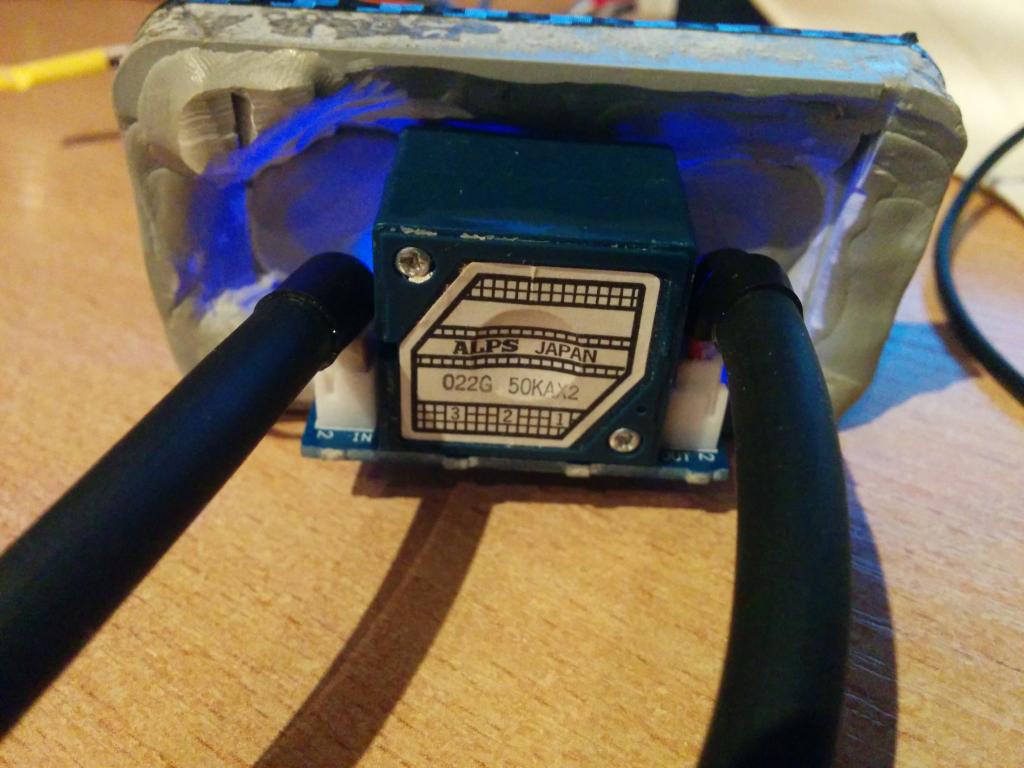

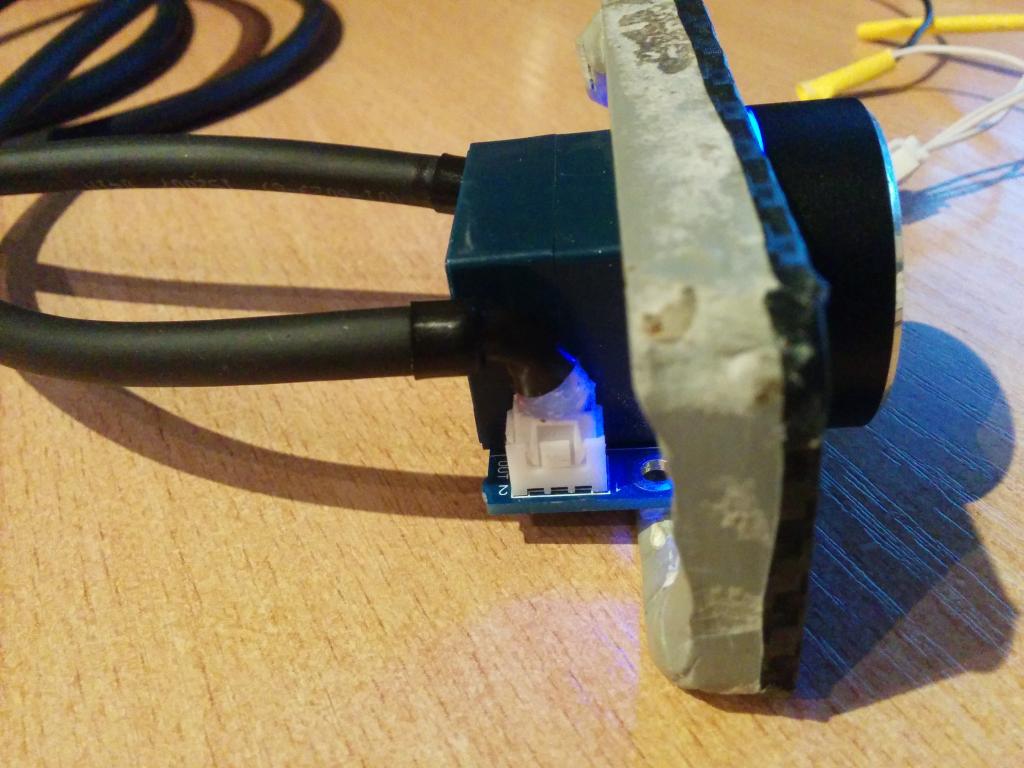

С этим то всё понятно. Непосредственно на регуляторе у вас на фото плата с разъёмами для подключения линейников. Сами сделали или у вас исполнение ALPS такое?

Просто альпс был уже распаян на плате вместе с коннекторами. Никаких деталей более на ней нет.

Наконец то поставил камеру...уф...умаялся тянуть проводку в дверь хетчбэка....да еще эта гальваника и 3.3в для камеры...караул.

Вложение 35955 Вложение 35956
Релюха управляется от фонаря ЗХ и подает 5в с NSD-шки на стаб(5в=>3.3в), который я распотрошил недавно(ТЫЦ, ТЫЦ), только сдул с платы диод и резюки, ......ну и далее на камеру.


Вложение 35958
Кабель тянул тоже микрофонный (PREMIER LCM-18), только тонкий (3мм).
Он как раз 2-х жильный и с экраном. Что всем и советую.
А та поебень, которую суют китайцы в комплект с камерой, подойдет только как веревка бельевая для дачи и не более.

А старый планшет случайно не продаете?

ВКУСНЯШКИИИИ,,,,,,,:yahoo:
Вложение 35990
Morel Elate SW6(НЧ)+MT22(ВЧ)+MX22.2(крос)

Да уж, а куда ставить будешь Morel Elate 6.2?

В двери на фронт, где сейчас темпо 6
Только говорят, что якобы им ящик нужен...

UP. Все поставил. Звук нравится, да так, что выходить не хочется.... хыыыы ))) Кайфую!
Пассажиры под впечатлением.))))

Пришли на днях еще ништяки HiFimeDIY Sabre U2 Asynchronous + HiFimeDIY USB Isolator.
Новая сабра звучит чутка лучше предыдущей. Сразу заметно, что НЧ стало больше и они по приятнее...)

Привет)
Наконец-то дошли руки заказать БП с развязкой, поэтому хочу переделать питание, сможешь схемой и прошивкой своего БП поделиться?

Еще интересно, делитель для понижения напряжения питания самого планшета у тебя на диоде выполнен?

Привет. Поделиться не могу...без обид.
Понижение "на диоде".

Начал делать БП по схеме Rage2. На входе реле напряжения 362.3787-01 - 12v (30 и 85), а на выходе (87 и 86) - 2,4v... почему???

Добрый день! Вы веб-камеру подключили или через EasyCAP USB 2.0???

:sm519:

Сколько выдает ваш БП на Контакты контроллера?
Резистора на 10 не нашлось, на 11 ведь нормально будет?

К чему вопрос, если ответ дан заранее?
Что в посте про БП, и тут http://pccar.ru/showpost.php?p=295398&postcount=131


Нормально, только температуру другую показывать будет.

Короче попробовал и я оставить контроллер и подпаяться к контактам акк + перемычку по земле. Так вот не хочет планшет правильно включаться с этой перемычкой. Тупо при подключении отg горит заставка google и все никакой реакции ни на что. Без этой перемычке все отлично, нормально штатно включается и пишет батарея 100% заряжена. Странное у многих поведение одного и того же планшета.

Подскажи плз схему и названия деталей для реализации защиты от КЗ в твоём новом БП...

упс, это очепятка. :pleasantry:
имелось ввиду от переплюсовки...диоды

немного не понятно, а как сделать 2 выхода из NSD на которых будут по 4.5в(на плату планшета) и 5.2в(для хаба и на УСБ вход планшета)

если я резистор припояю к ногам, он или увеличит на 5.2в или уменьшит на 4.5...

это элементарно - подымаете на выходе nsd регулировочным резистором до 5.2.

Чтобы получить 4.5, подключаете к выходу nsd последовательно 1-2 мощных диода, после этих диодов будет 4.5

что значит мощных? есть маркировки, я в этом не сильно рублю..

Что-нить вроде 1n5822 или подобное на 3а и больше, хотя если питать только планшет то может хватить и 1n4007 на 1а. Нужна цепочка из них, чтобы погасить излишек напряжения.

http://www.aliexpress.com/wholesale?...y&isUnitPrice=
