Планшет был успешно раздербанен, type c разъём прозвонил с помощью обычного провода, на фото пятаки с право на лево gnd, vcc, d-,d+, otg. Маркировка датчика холла KU6vE, если это он конечно, срабатывает около разъёма . На кнопки идёт 2 шлейфа, как их прозвонить? И как быть с питанием подскажите?

В общем почти со всем разобрался, кнопки 3 пятака на фото, срабатывают при замыкании на gnd, датчик холла проверил, это точно он. Насчёт питания только подскажите, на фото получается 7 пятаков, 1 и 4 это плюс, 4.2 показывает, 3 gnd

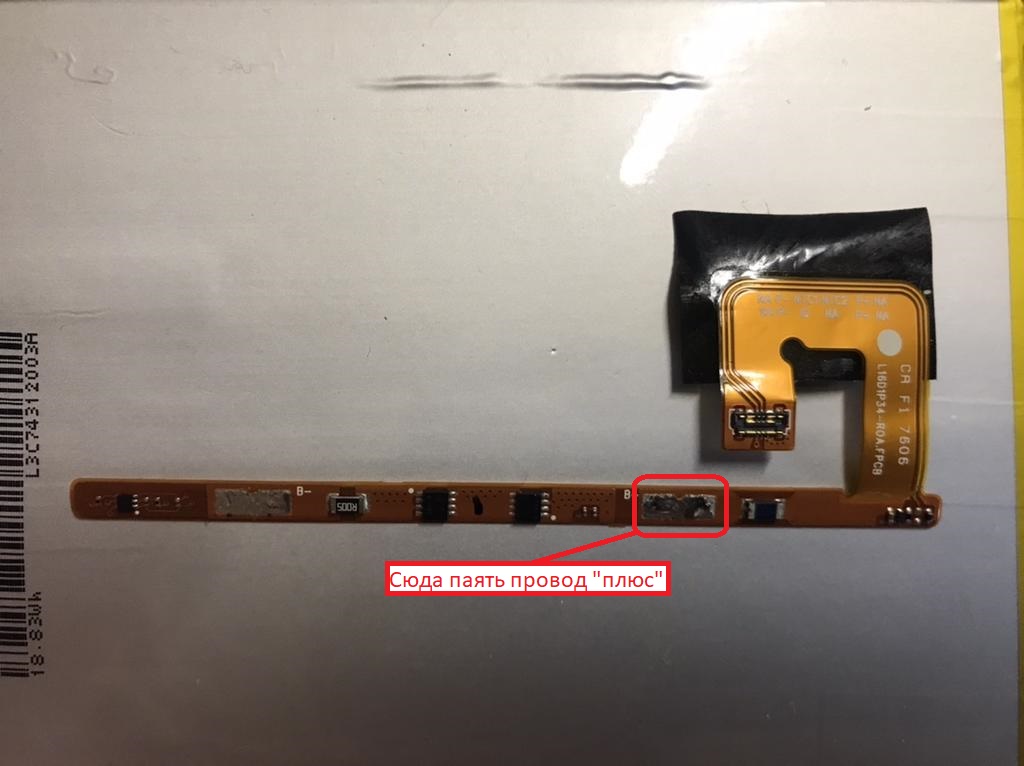

Отключаете разъём питания и вынимаете батарею. Аккуратно разбираете батарею в районе шлейфа с разъёмом ( под плёнкой будет узкая длинная плата- это контроллер). Разрезаете два контакта от батареи и припаиваете один провод сечением 0,75 мм.кв. к пятаку на контроллере "В+".
Должно выглядеть примерно так
http://pccar.ru/attachment.php?attac...9&d=1539777817

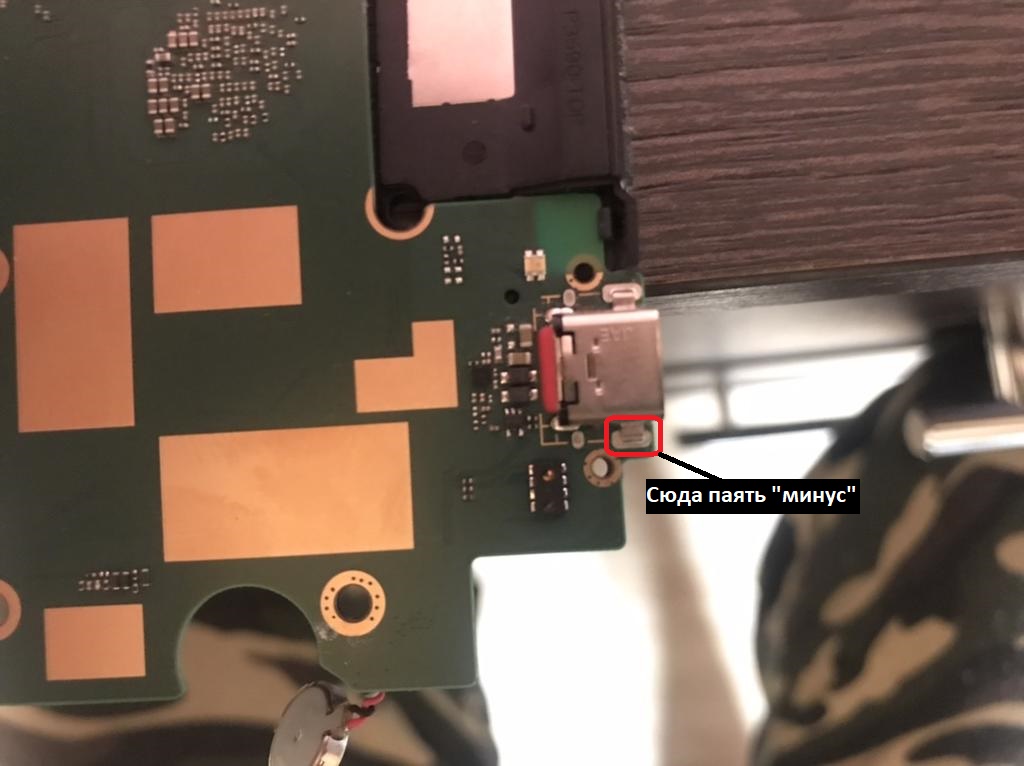

Второй провод ("минус") паяете на ногу корпуса USB разъёма. Напряжение подавать 4,3-4,4V. Не перепутайте "плюс" с "минусом" !!!

Вложение 51877
Вложение 51878


Плату контроллера изолируете (можно в термоусадку) и подключаете разъём на мат/плату.

Вот фото контроллера. Ещё бы с датчиком холла разобраться, не могу найти datasheet на него

Покрупнее фото Холла можно?

Сделал, это было нелегко 😂

Зато теперь видно, что и как...

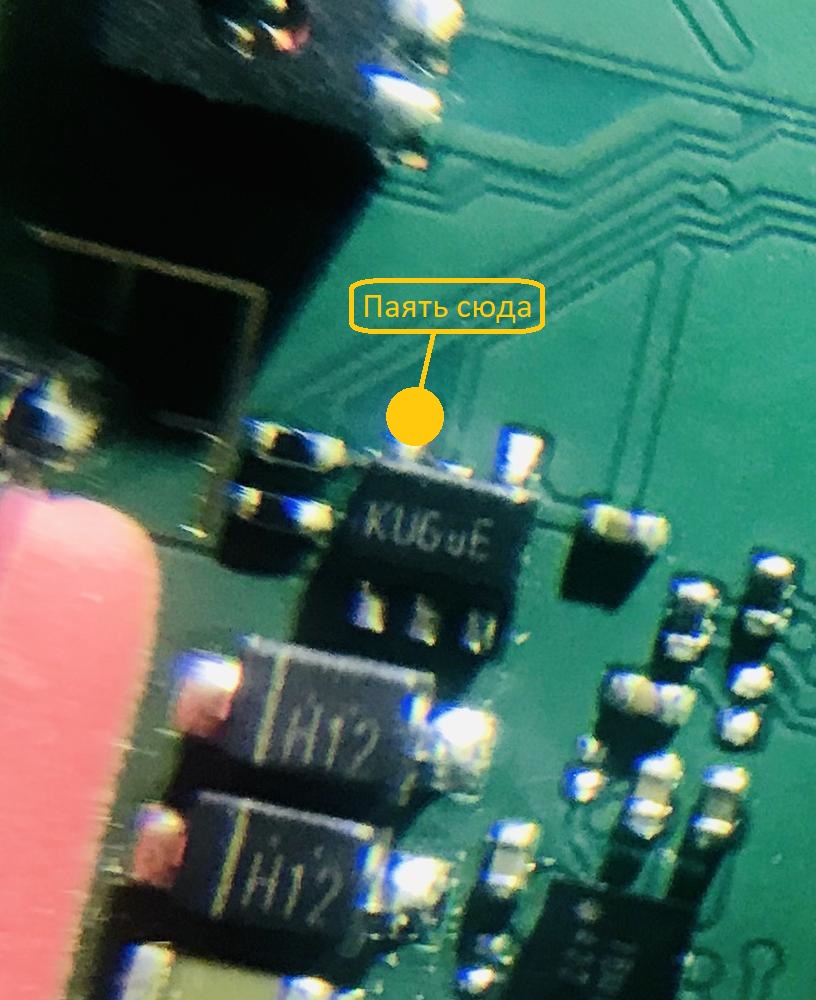

Вложение 51880

Подредактировал

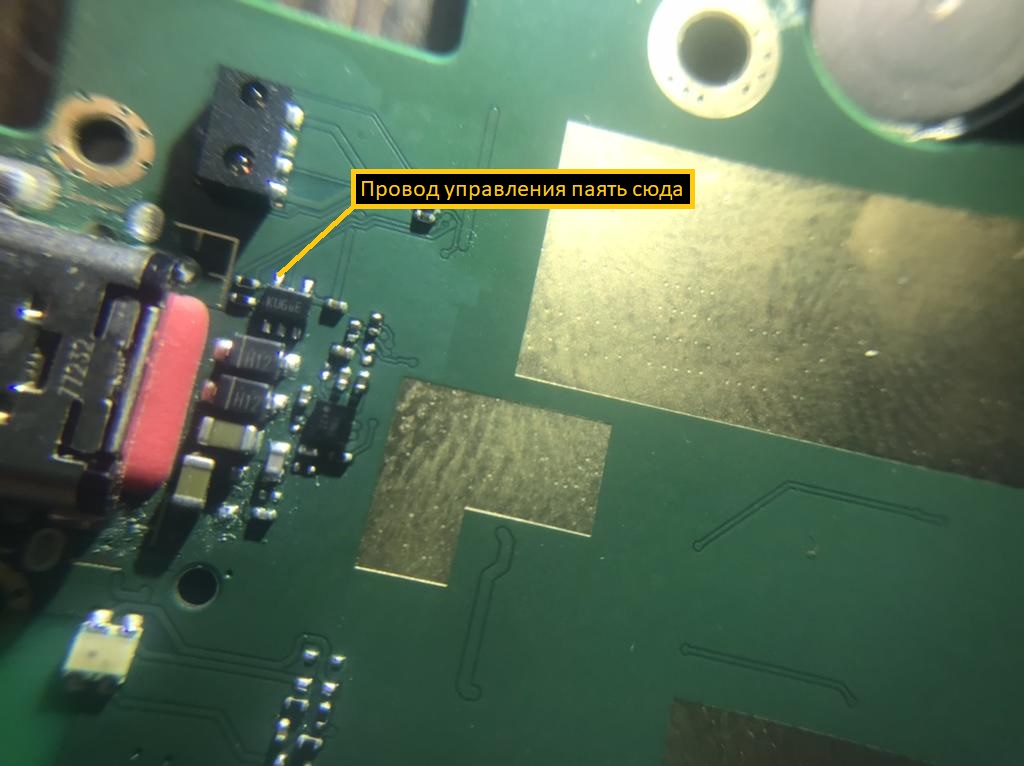

Добавлю и на этом фото...

Вложение 51882

skanch спасибо Вам большое, что помогаете ��
Этот датчик холла проверено работает? Жрать во сне не будет?
На 8703 вроде такой же, Денис сказал что сделал по кнопке в итоге, не знаю, пробовал он по холлу или нет. Завтра все соберу, буду мерить потребление, надеюсь хватит ему. Чем лучше нагрузить по максимуму?

Если датчик не выпаивать, то потребление добавится, как минимум 20mA. Управление по кнопке - это имитация штатного варианта и если есть возможность сделать именно так, то это лучший выбор.
"Нагрузить" планшет программой "AnTuTu Benchmark".
Ещё желательно получить root права на планшете и установив, например Макродроид, настроить автоматическое отключение всех программ при уводе в "сон" (WiFi и GPS самые "жрущие"). Можно добиться потребления во сне 4-5mA (с вашим БП добавится потребление "плюс" 10-20 mA). Замеры всё покажут...
