Вложений: 2
Цитата:
Сообщение от keeperdy
(Сообщение 410006)
Так какая плата "правильная" (в плане трассировки и охлаждения)? В первом посте с маркировкой MH (HW смотря с какой стороны читать) или D-SUN?
В том посте указана вторая плата, но обратная сторона платы отличается на первых двух фото
|

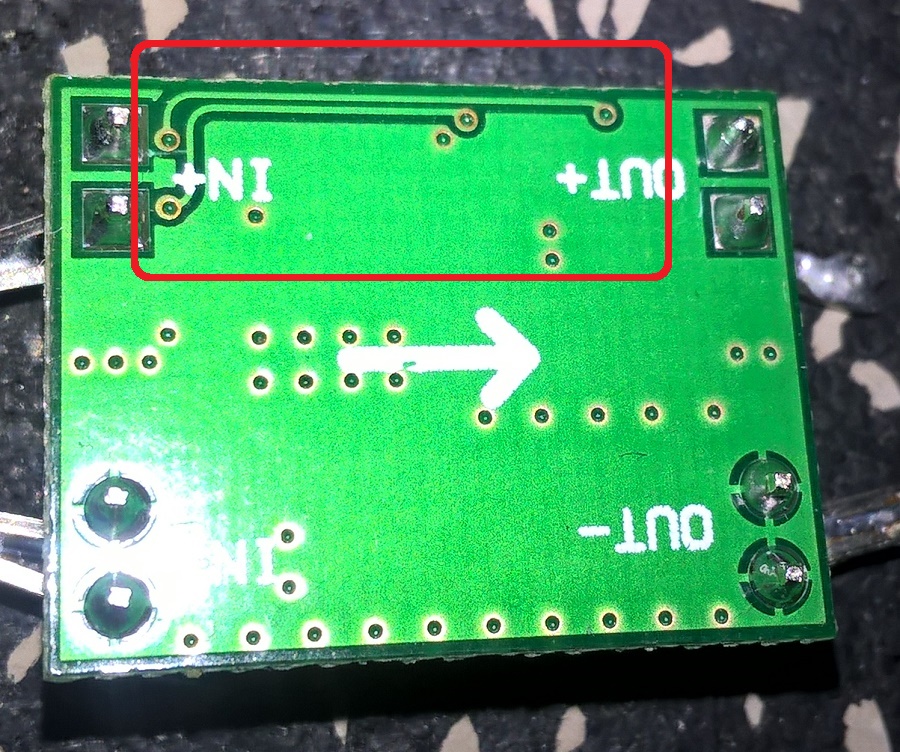

Модули с логотипами "MH" или "D-SUN" раньше практически не отличались трассировкой друг от друга (единственная разница -в наличии лужёной площадки под микросхемой). Главные отличительные признаки "оригинала" от "подделки" - это именно трассировка дорожек на модуле, расположение деталей и главный признак - маркировка на микросхеме должна быть "MP1584EN", а не "спиленная" площадка. Ниже модуль, который можно считать оригинальным с отличительным расположением деталей и трассировкой дорожек.
Вложение 51155 Вложение 51156
Если трассировка, как здесь, то со 99% уверенностью могу сказать, что это не MP184EN, а MP2365 со всеми вытекающими...
P.S. Как вариант: достаточно качественное питание можно получить изготовив самостоятельно DC-DС преобразователи, как в этой теме. В прикреплённом архиве файлы для заказа на производстве в Китае. Если заказать, к примеру 10 отдельных маленьких плат, то цена с доставкой в Россию будет 11 долларов . А 50 штук - 18 долларов. |
