nattu · 27.08.2009, 17:12

Цитата:

Сообщение от SSAn

Я твою схему не вижу! У меня только пустая рамка изображения

а так, видно? положил в zip архиве.

SSAn · 28.08.2009, 08:56

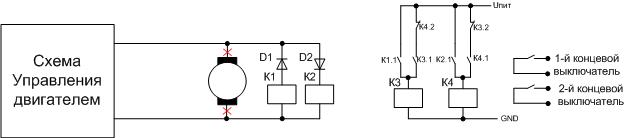

мне кажется надо обязательно сделать гальваническую развязку
А то в определенные моменты питание может попасть на контроллер
Типа так:

SSAn · 28.08.2009, 09:03

Можно конечно сделать развязку на оптронах, а в качестве элемента памяти RS-триггер Но это будет еще сложнее.

nattu · 28.08.2009, 09:38

Спасибо, за помощь.

nattu · 07.09.2009, 11:58

Вот как это выглядит
http://www.out-club.ru/board/showthr...t=4254&page=33

Z@GR · 13.02.2010, 19:24

Цитата:

Сообщение от nattu

Вот как это выглядит http://www.out-club.ru/board/showthr...275#post494275

тока по ссылке могут видеть фотки зареганные юзера

lex111 · 20.05.2011, 19:51

Tеперь по подробнее , делал как и говорил по следующей схемке, реле использовал 5 вольтовые JRC-19F (стоимость у нас в Казани, 40 руб./шт.), диоды подобрал так чтобы в момент переключения моторчика держали обратный ток. Плюсик и землю взял на платки PIC (на картинке + красный, - синий), подпоялся к моторчику ответственого за за поднятие экрана. убрал лишнюю шестеренку. отпаял рядом с микриком проводок Angl и завел его на схемку (на реле), вот в принципи и все по переделке монитора. заняло времени два вечера (часа 4 в обшей сложности), и по стоимости руб 100.

Если можно подскажите какие в схеме стоят диоды и какую шестерёнку Вы убрали ? Может есть фото как всё это разместилось в корпусе ?

Glouck · 25.05.2011, 03:21

Накрылся мотор привода (который на поднятие работает) где бы такой взять, есть идеи? Номерок с него -PPN13PB12C. Второй, похоже, тоже скоро накроется - щетки там очень уж слабые....

28.08.2009, 08:56	#52
SSAn Старший Пользователь Регистрация: 21.02.2008 Город: г. Уфа Регион: 02 Машина: 2008\Kia\Sportage Сообщений: 137	мне кажется надо обязательно сделать гальваническую развязку А то в определенные моменты питание может попасть на контроллер Типа так: Миниатюры

07.09.2009, 11:58	#55
nattu Новый Пользователь Регистрация: 28.07.2009 Возраст: 51 Регион: 16, 116 Сообщений: 25	Вот как это выглядит http://www.out-club.ru/board/showthr...t=4254&page=33 Последний раз редактировалось nattu; 06.09.2010 в 15:49.

28.08.2009, 09:03	#53
SSAn Старший Пользователь Регистрация: 21.02.2008 Город: г. Уфа Регион: 02 Машина: 2008\Kia\Sportage Сообщений: 137	Можно конечно сделать развязку на оптронах, а в качестве элемента памяти RS-триггер Но это будет еще сложнее.

28.08.2009, 09:38	#54
nattu Новый Пользователь Регистрация: 28.07.2009 Возраст: 51 Регион: 16, 116 Сообщений: 25	Спасибо, за помощь.

20.05.2011, 19:51	#57
lex111 Новый Пользователь Регистрация: 16.05.2010 Регион: 77, 97, 99, 177 Сообщений: 9	Tеперь по подробнее , делал как и говорил по следующей схемке, реле использовал 5 вольтовые JRC-19F (стоимость у нас в Казани, 40 руб./шт.), диоды подобрал так чтобы в момент переключения моторчика держали обратный ток. Плюсик и землю взял на платки PIC (на картинке + красный, - синий), подпоялся к моторчику ответственого за за поднятие экрана. убрал лишнюю шестеренку. отпаял рядом с микриком проводок Angl и завел его на схемку (на реле), вот в принципи и все по переделке монитора. заняло времени два вечера (часа 4 в обшей сложности), и по стоимости руб 100. Если можно подскажите какие в схеме стоят диоды и какую шестерёнку Вы убрали ? Может есть фото как всё это разместилось в корпусе ?

25.05.2011, 03:21	#58
Glouck Старший Пользователь Регистрация: 03.10.2006 Возраст: 52 Город: Moscow Регион: 77, 97, 99, 177 Машина: Nissan Elgrand Сообщений: 246	Накрылся мотор привода (который на поднятие работает) где бы такой взять, есть идеи? Номерок с него -PPN13PB12C. Второй, похоже, тоже скоро накроется - щетки там очень уж слабые....
