Futurelink · 01.04.2009, 03:29

Маленькая печатка для LM393. Если кому надо - выложу под лазерную печать + lay. Можно еще уменьшить размер использовать SMD 0805 или 0603 вместо 1206 но не каждый сможет запаять их, сейчас 3x3 см.

Добавил еще ШИМ контроллер с PG доработкой 4x4 см. Плата не проверена, проверю в течение 3-4 дней.

M_A_X · 01.04.2009, 08:53

Цитата:

Сообщение от Futurelink

Спасибо!
Вероятно ПГ. А ты решил с этим проблему? Или оставил реле?
4426 не могу купить сейчас в наличии нет. 400Вт это неплохо но мне не надо ) У меня miniITX и винт на 5В. Ватт 200 за глаза. )
Как поправить напряжение 12В - подбирать резистор в цепочке обратной связи? У меня там кстати сейчас 4,7 стоит вместо 5,6. Может в этом дело? Нету сейчас под рукой нужного номинала )

Да, ПГ оставил пока на релюшке, благо мелкая она: с ноготь.
4426 тоже не стал ставить, на его место думаю ЛМ-ку ТПС- ку прикрутить.
А вот с обраткой думаю не стоить экспериментировать, поставь хотя-бы сборку на нужный номинал, и будет видно.

Futurelink · 01.04.2009, 09:08

Да, седня поеду покупать СМД для платки которая выше, да поставлю нормальные резисторы может пойдет. Как у тебя реле включено нарисуй, плиз? Оно герконовое? Надо будет обмануть ПГ, а то комп уже готов надо поставить а никак )

M_A_X · 01.04.2009, 13:17

Цитата:

Сообщение от Futurelink

Да, седня поеду покупать СМД для платки которая выше, да поставлю нормальные резисторы может пойдет. Как у тебя реле включено нарисуй, плиз? Оно герконовое? Надо будет обмануть ПГ, а то комп уже готов надо поставить а никак )

Вот, только рисовал на телефоне. Думаю разберешься.

Futurelink · 01.04.2009, 13:20

Цитата:

Сообщение от M_A_X

Вот, только рисовал на телефоне. Думаю разберешься.

Спасибо!

Человек · 06.04.2009, 15:40

Серёжка, твой лайт бп нужен для затравки юзеров на покупку полнофункционала? Аргументирую. В схеме присутствует масса ошибок и неточностей. Полевый транзисторы горят чаще предохранителей (судя по отзывам пользователей, этим грешит и полная платная версия), потому что нет никаких защит от короткого замыкания и недо/перенапряжений, а так же ограничения выходного тока.

И самое интересное, есть ли человек, который собрал блок по схеме и он работает как положено, выдавая все напряжения с отклонениями в пределах нормы??? Без переделок или с небольшими переделками.

Beer100 · 07.04.2009, 18:21

Цитата:

Сообщение от Человек

Серёжка, твой лайт бп нужен для затравки юзеров на покупку полнофункционала? Аргументирую. В схеме присутствует масса ошибок и неточностей. Полевый транзисторы горят чаще предохранителей (судя по отзывам пользователей, этим грешит и полная платная версия), потому что нет никаких защит от короткого замыкания и недо/перенапряжений, а так же ограничения выходного тока.

И самое интересное, есть ли человек, который собрал блок по схеме и он работает как положено, выдавая все напряжения с отклонениями в пределах нормы??? Без переделок или с небольшими переделками.

А хто ты такой, мил Человек, что бы тебе отчитывался автор схемы? Второе сообшение на форуме - и уже критика!
Хочешь паяй, хочешь покупай. Есть замечания - исправляй....

Poluprovod · 07.04.2009, 18:36

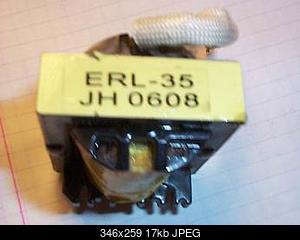

Сразу скажу с деталями напряг, в нашем городе их не купить, поэтому приходиться делать из того что есть. Есть несколько компутерных БП. Выдернул из одного вот такой транс:

Нажмите на изображение для увеличения
Название: DCP06735.JPG
Просмотров: 5187
Размер: 18.2 Кб
ID: 10437

Нажмите на изображение для увеличения
Название: DCP06736.JPG
Просмотров: 5239
Размер: 16.8 Кб
ID: 10438

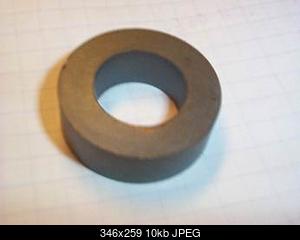

Можно ли его использовать, перемотав первичку? Если можно то как пересчитать сколько витков наматывать. Если же этот вариант отпадает, то имеется еще пара вот таких колечек:

Нажмите на изображение для увеличения
Название: DCP06734.JPG
Просмотров: 5610
Размер: 10.4 Кб
ID: 10436

M6000HM 28x16x9 - магнитная проницаемость конечно далеко не 2000, но может быть можно их использовать?
По полевикам. Из них имеются только IRF1010N, по макс. напряжению они такие же как и IRFZ44, по току 72А. Вопрос тот же, можно их использовать в схеме?

M_A_X · 09.04.2009, 00:23

Цитата:

Сообщение от Poluprovod

Сразу скажу с деталями напряг, в нашем городе их не купить, поэтому приходиться делать из того что есть. Есть несколько компутерных БП. Выдернул из одного вот такой транс:
Вложение 10437 Вложение 10438
Можно ли его использовать, перемотав первичку? Если можно то как пересчитать сколько витков наматывать. Если же этот вариант отпадает, то имеется еще пара вот таких колечек:
Вложение 10436
M6000HM 28x16x9 - магнитная проницаемость конечно далеко не 2000, но может быть можно их использовать?
По полевикам. Из них имеются только IRF1010N, по макс. напряжению они такие же как и IRFZ44, по току 72А. Вопрос тот же, можно их использовать в схеме?

По поводу использования трансов от компьютерных бп, почитайте ветку про переделку атх блоков: там ничего сложного.
Колечко подойдет, я сам делал на 6000 нм 45х28х16 (с него можно снять до 900 вт) Ваше подойдет вполне.
Тоже самое и транзисторами: Ваши перекрывают ирфз44 по допустимым параметрам: их вполне можно применить.
Удачи!

Poluprovod · 10.04.2009, 08:24

Решил все-таки использовать тороидальные колечки, поскольку у меня их пара и они в диаметре несколько меньше требуемых, для увеличения объема решено склеить их вместе.

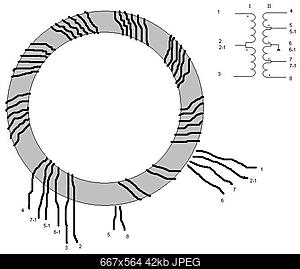

Как мотать сразу в шесть жил понятно - мотаю шестью проводами шесть витков, затем четыре провода оставляю и доматываю оставшимися двумя проводами еще два витка. Теперь по поводу того как эти самые провода скомутировать правильно. Перечитав все 56 страниц топика я для себя так и не нашел ответа, кроме как вот здесь и то остались некоторые неясности, поскольку эту самую комутацию я вижу немного иначе. Вот как ее вижу я:

Нажмите на изображение для увеличения
Название: Мои мысли мои скакуны.JPG
Просмотров: 5206
Размер: 41.6 Кб
ID: 10490

Верно или нужно как-то подругому комутировать витки???
Прошу прощения если кому-то мои вопросы покажутся глупыми, просто никогда не приходилось наматывать трансформаторы, тем более импульсные.
