03.12.2009, 14:56
|
#41 |
|
Старший Пользователь
 Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
 |
легко тока в каком формате тебе надо? я делал на автокаде и мастеркаме обработку
и все размеры сделаны с учётом моих деталей таких как транс дросели радиаторы |
|
|
|
03.12.2009, 14:59
|
#42 |
|
Старший Пользователь
Регистрация: 12.03.2008
Возраст: 50
Город: Казань
Регион: 16, 116
Машина: Nexia
Сообщений: 204
|
Layout... или какой есть, я уж разберусь...Я там под свои детальки поподвигую
|
|
|
|
|
03.12.2009, 18:17
|
#43 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
выложил в DXF
|
|
|
|
|
03.12.2009, 22:22
|
#44 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
все спаял))) с изменениям отмеченными серым работает сказка
|
|
|
|
|
04.12.2009, 10:28
|
#45 |
|
Старший Пользователь
Регистрация: 12.03.2008
Возраст: 50
Город: Казань
Регион: 16, 116
Машина: Nexia
Сообщений: 204
|
Чем открыть то???
|
|
|
|
|
04.12.2009, 10:46
|
#46 |
|
Старший Пользователь
Регистрация: 12.03.2008
Возраст: 50
Город: Казань
Регион: 16, 116
Машина: Nexia
Сообщений: 204
|
Нашел чем открыть, но возможности применить данный файл в лазерно утюжной технологии нет
 |
|
|
|
|
04.12.2009, 15:01
|
#47 | |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
Цитата:

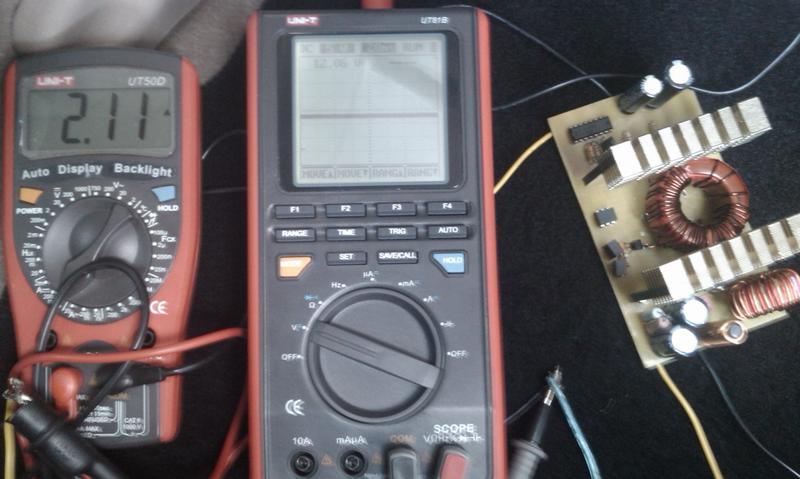

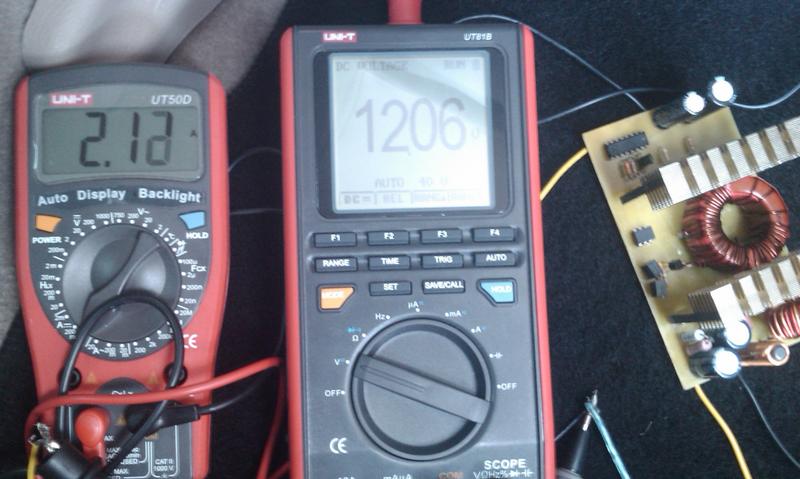

но не судь можно и перерисовать в нужной тебе программе. Так а терь по теме блок сегодня в течении 2-3 часов проходил полевые испытания. потребляемый ток составил 2,11 а без вентилятора и 2,7 с вентилятором за нагрузку выступил компьютер в машине. Система работает отлично без шумов но радиатор входной начинает постепенно нагреваться, при установке вентилятора оставался холодным во время всего тестирования. Меня всё устраивает осталось замерить кпд навсякий) |
|
|
|
|
|
04.12.2009, 16:15
|
#48 |
|
Старший Пользователь
Регистрация: 12.03.2008
Возраст: 50
Город: Казань
Регион: 16, 116
Машина: Nexia
Сообщений: 204
|
Да я уже сам нарисовал в layout. Размеры получились ~ 90х60 мм. Транзисторы и диодную сборку поставил стоя в один ряд на одном радиаторе будут... Номиналы подстроечников какие??? 1к8 и 20к???
|
|
|
|
|
04.12.2009, 16:42
|
#49 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
1k8 я его настроил и впаял.
20к выставил на 10к и при первом запуске подстроил на 12в |
|
|
|
|
13.12.2009, 14:13
|
#50 |
|
Старший Пользователь
Регистрация: 15.09.2008
Возраст: 45
Регион: Израиль
Машина: Volvo 945
Сообщений: 264
|
Выбило один транзистор...
Анализирую причины.. Скорее всего он был очень слабо прикручен и при стресс тестировании галогенкой перегрелся. болтик прижимающий его к радиатору был откручен и пластиковая прокладочка оплавлена. И по моему он сгорел где то неделю назад, и неделю ездил в машине на короткие расстояния и норм выдавал 12в) а на большие был перегрев. |
|
|
|
 |
