20.09.2010, 11:39
|
#312 |
|
Новый Пользователь
 Регистрация: 26.08.2010
Регион: 24
Сообщений: 23
|
нашлись 3,3в. сидят себе спокойно на разъеме матери. при подключении матрицы падает до 2,75в, а вот на контактах шлейфа у матрицы 0,5в. При отключении матрицы не тех же контактах вновь 3,3в. Неужели сдохла и матрица? Как проверить её?
|
|
|
|
|
20.09.2010, 11:47
|
#313 |
|
Гуру
Регистрация: 07.11.2009
Возраст: 50
Регион: 02
Машина: Hyundai Accent :)
Сообщений: 1,361
|
просил же отложить пока матрицу
разберись с правильностью разводки, на МП, далее проверяй шлейф, и уж потом проверка распиновки на матрице!!! имхо там тож косяк/на косяке...
__________________
Accent + Mystery MMT-8120S+ежик700_2Gssd_798МГц проц
|
|
|
|
|
20.09.2010, 12:04
|
#314 |
|
Новый Пользователь
Регистрация: 26.08.2010
Регион: 24
Сообщений: 23
|
а как там разводку определить 0_о. есть даташит от него и плясал. в любом случае контакты питания определены правильно, а вот как идентифицировать сигнальные провода, я не знаю, да и думаю от сигнальных проводов ничего не погорит. От чего может быть такое падение напряжение на матрице? Просто матрица от нетбука, который я пожог(протиснулось через диод 12в на 5в шину.) Сгорел южный, винт, и подключенные усб устройства. Вот думаю не дошло ли до матрицы
Как бы её на работоспособность проверить? На плате матрицы все элементы без повреждений, по крайней мере видимых. |
|
|
|
|
20.09.2010, 13:19
|
#315 |
|
Гуру
Регистрация: 07.11.2009
Возраст: 50
Регион: 02
Машина: Hyundai Accent :)
Сообщений: 1,361
|
вот по питаниям и проверяй

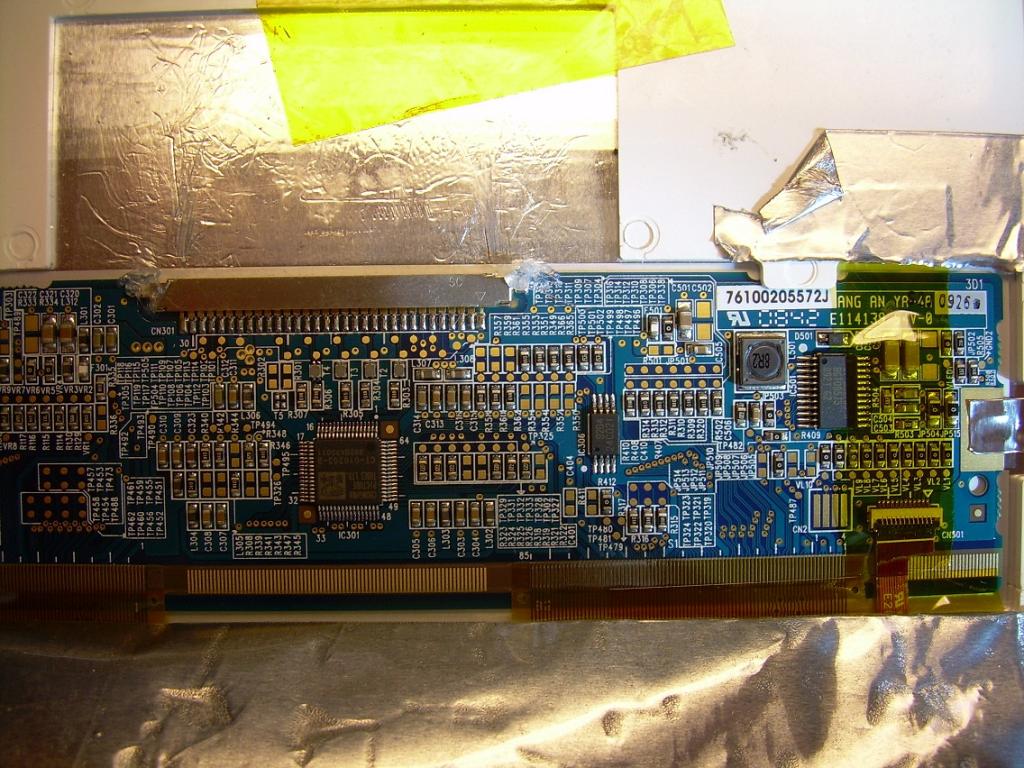

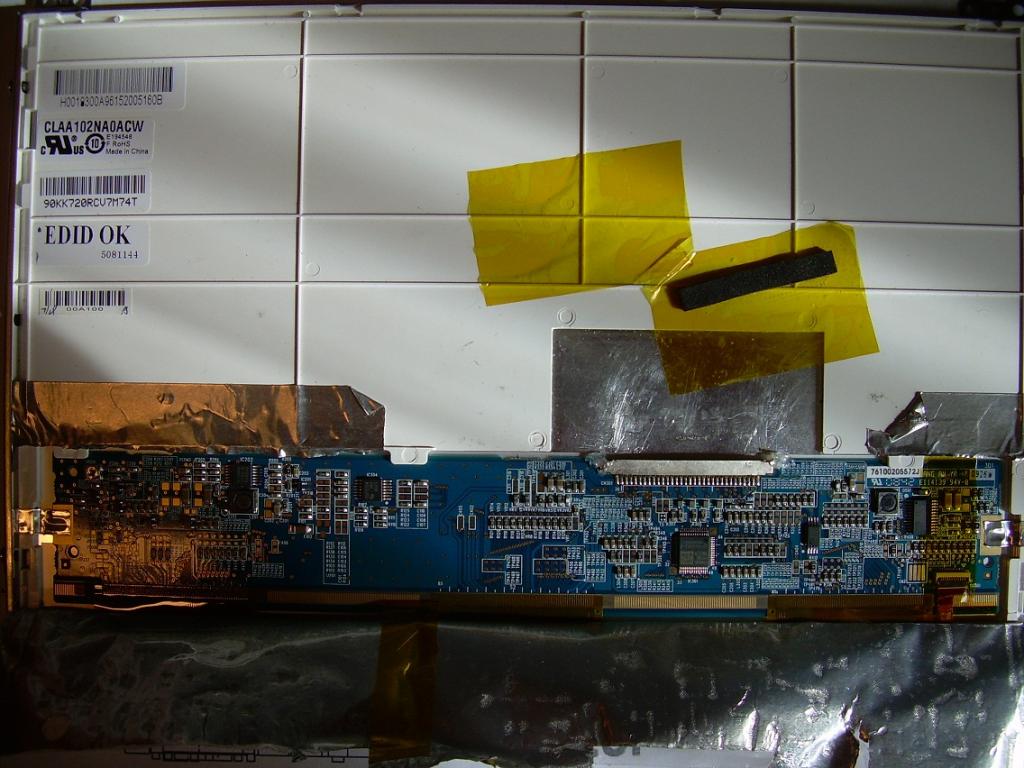

сигнальные в LVDS это в большинстве своем симметричная токовая петля, тоесть D+ D- 2 проводника примерно одинаковой длины, обычно идущие шибкопаралельно на платах, судя по фото так оно и есть., далее на матрице "EDID OK" значит гдет сидит еепромка и от нее clk и data .вот проверяй все, подключив шлейф, не подрубая к МП тестером, потом достаточно подать питающие напряжения только, желательно через пр. . и только после этоговсе собирать и повторно прозванивать а потом уж тестить.
__________________
Accent + Mystery MMT-8120S+ежик700_2Gssd_798МГц проц
|
|
|
|
|
20.09.2010, 13:36
|
#316 |
|
Новый Пользователь
Регистрация: 26.08.2010
Регион: 24
Сообщений: 23
|
на матрицу есть даташит. перепроверять указания даташита чтоли?
питание матрицы нашел правильно, в этом уверен, вопрос в другом, почему на матрице оно проседает до 0,5в?А если подам просто питалово на матрицу, от источника, как определить что она работает? сигнала то нету |
|
|
|
|
20.09.2010, 16:32
|
#317 |
|
Гуру
Регистрация: 07.11.2009
Возраст: 50
Регион: 02
Машина: Hyundai Accent :)
Сообщений: 1,361
|
как минимум не должно просесть до 0.5в (КЗ)
что почти наверняка смерть матрицы.ЗЫ проверять не даташит, а себя... ибо человеку свойственно ошибатся.
__________________
Accent + Mystery MMT-8120S+ежик700_2Gssd_798МГц проц
|
|
|
|
|
20.09.2010, 17:31
|
#318 |
|
Новый Пользователь
Регистрация: 26.08.2010
Регион: 24
Сообщений: 23
|
370 Ом между землей и Vcc. вроде не короткое
|
|
|
|
|
20.09.2010, 19:21
|
#319 |
|
Гуру
Регистрация: 07.11.2009
Возраст: 50
Регион: 02
Машина: Hyundai Accent :)
Сообщений: 1,361
|
мерял с подключенным шлейфом?
__________________
Accent + Mystery MMT-8120S+ежик700_2Gssd_798МГц проц
|
|
|
|
|
20.09.2010, 19:25
|
#320 |
|
Новый Пользователь
Регистрация: 26.08.2010
Регион: 24
Сообщений: 23
|
с отключенным, на контактах матрицы. со шлейфом тоже самое кстати, т.е. не в шлейфе дело 100%
|
|
|
|
 |
